B16.9 ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 legeringsstaal 45 graden LR Elbow

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUHONG
Certificering:	API , ABS, DNV, GL , LR, NK.
Modelnummer:	ASTM A234 WP9 CL1/CL3 legeringsstaal 180° Elmboog

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 st
Verpakking Details:	Plwood geval of Pallet
Levertijd:	7 dagen
Betalingscondities:	L/C, T/T

Contact

Alle producten

Naadloze buizen van roestvrij staal (350)

Roestvrij staal Naadloze Buis (347)

Duplexroestvrij staalpijp (137)

Duplexroestvrij staalbuis (39)

Naaldbuis (172)

Vinnenbuis (749)

warmtewisselaar (41)

warmtewisselaarbuis (479)

Warmtewisselaarbuisbundel (55)

Warmtewisselaar Tubesheet (130)

warmtewisselaarschot (39)

Luchtkoeler (14)

Drukvat (4)

roestvrij staal gelaste pijp (62)

Roestvrij staal Gelaste Buis (134)

De Pijp van de nikkellegering (275)

De Buis van de nikkellegering (110)

De Buis van de koperlegering (258)

De Buis van het legeringsstaal (223)

Titaniumbuis (22)

heldere ontharde buis (166)

Boilerbuis (163)

staalmontage (881)

Staalflens (682)

Andere (412)

Bekledingsonderdelen (9)

Gedetailleerde productomschrijving

Productnaam:	Alloy Steel Buttweld Elbow	Specificatie:	ASTM A234, ASME SA234
Afmetingsnorm:	ASME/ANSI B16.9	Materiaal:	WP9
Woedeaanval:	CL1, CL3	OD:	1/8“ NB aan 48“ NB
WT:	Programma 10s - Programma XXS	Buigradius:	R=1D, 2D, 3D, 5D, 6D, 8D, 10D of Aangepast
Type:	45 Graadelleboog

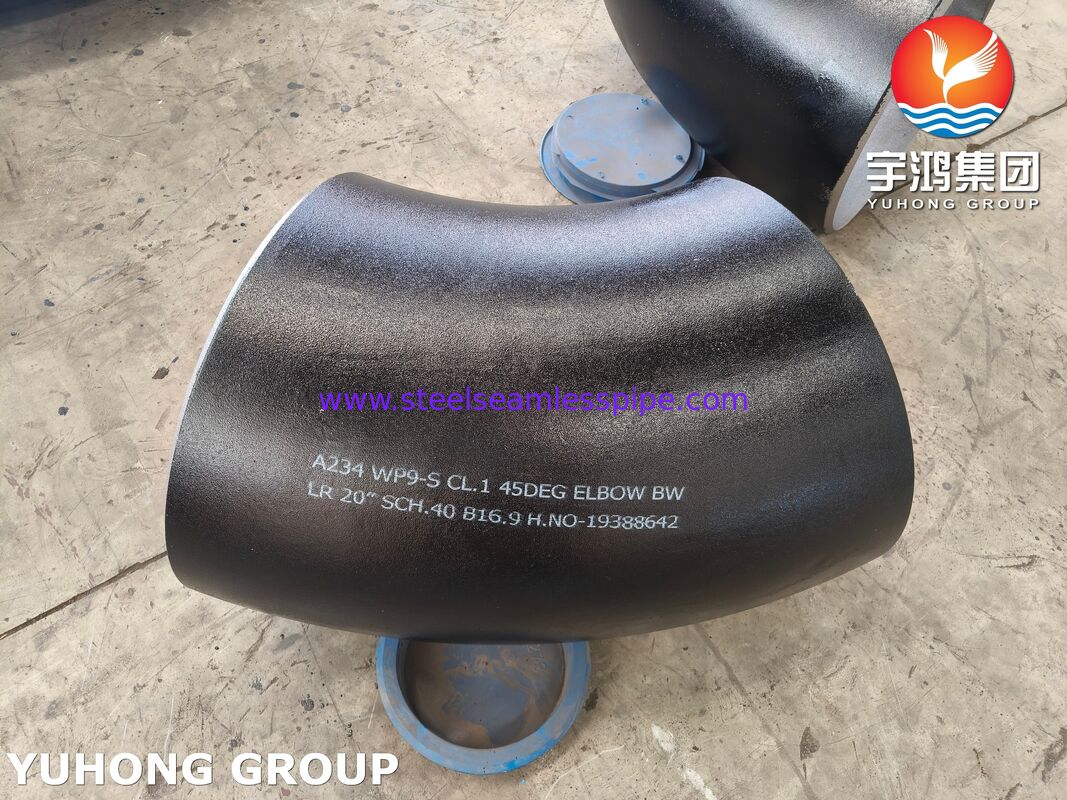

Markeren:	ASTM A234 WP9 legering stalen bocht , B16.9 Buitengeweld , SA234 WP9 CL1 LR-elleboog

ANSI B16.9 ASTM A234 WP9CL1Alloy Steel 45 DEG. LR Elbow Buttweld Pipe Fittings

ASME/ANSI B16.9 ASTM A234 WP9 CL1 legeringsstaal 45° LR Buttweld Elbowis een cruciaal onderdeel van leidingen met een hoge integriteit dat de kruipbreuksterkte van 9Cr-1Mo-staal combineert met de voordelen van een lange straalbuiging bij lage drukval,alle geleverd in een volledig gebrand toestand voor optimale prestaties in ernstige omstandigheden, omgevingen met hoge temperaturen. Klasse 1 (CL1): hiermee wordt de warmtebehandelingsplicht gespecificeerd. Voor WP9 vereist CL1 dat de bevestiging in de volledig of isothermally gegrilde toestand wordt geleverd.Dit zorgt voor een stabiele microstructuur (ferritische) met optimale ductiliteit en kruipbestandheid bij verhoogde temperaturen. (Opmerking: CL3 bestaat voor gedoofde en getemperde omstandigheden, maar CL1 wordt de voorkeur gegeven voor langdurige kruipservice bij hoge temperaturen).

Chemische samenstelling vanASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 legeringsstaal 45 graden LR Elbow

Graad	Samenstelling, %
Graad	C	Deeltjes	P	S	- Jawel.	Cr	Mo.
WP1	0.28 max.	0.30-0.90	0.045	0.045	0.10-0.50	- Wat is er?	0.44-0.65
WP12 CL1, WP12 CL2	0.05-0.20	0.30-0.80	0.045	0.045	0.60 max.	0.80-1.25	0.44-0.65
WP11 CL1,	0.05-0.15	0.30-0.60	0.030	0.030	0.50-1.00	1.00-1.50	0.44-0.65
WP11 CL2, WP11 CL3	0.05-0.20	0.30-0.80	0.040	0.040	0.50-1.00	1.00-1.50	0.44-0.65
WP22 CL1, WP22 CL3	0.05-0.15	0.30-0.60	0.040	0.040	0.50 max.	1.90-2.60	0.87-1.13
WP5 CL1, WP5 CL3	0.15 max.	0.30-0.60	0.040	0.030	0.50 max.	4.0-6.0	0.44-0.65
WP9 CL1, WP9 CL3	0.15 max.	0.30-0.60	0.030	0.030	1.00 max.	8.0-10.0	0.90-1.10
WP91	0.08-0.12	0.30-0.60	0.020	0.010	0.20-0.50	8.0-9.5	0.85-1.05
WP911	0.09-0.13	0.30-0.60	0.020	0.010	0.10-0.50	8.5-9.5	0.90-1.10

Mechanische eigenschappen van ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 legeringsstaal 45 graden LR Elbow

Graad

WPC, WP11 CL1, WP12 CL2

WP1

Voor de toepassing van deze verordening geldt de volgende voorwaarden:

WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3

WP91

Type 1 en type 2

WP92

WP911

treksterkte,

bereik Ksi [MPa]

70-95 [485-655]

55-80 [380-550)

60 tot 85

[415-585]

75-100 [520]

90 [620]

90-120 [620-840]

Kracht van de overbrenging, min, Ksi [MPa] (0,2% verschuiving of 0,5% uitbreiding - onderbelasting)

40 [275]

30 [205]

45 [310]

60 [415]

64 [450]

Specificatie

Specificaties	ASTM A234 / ASME SA234
Afmetingen	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Grootte	1/8 NB tot 48 NB. (naadloos en 100% röntgengespannen, vervaardigd)
Type	Naadloos / gelast / vervaardigd
Buigradius	R=1D, 2D, 3D, 5D, 6D, 8D, 10D of aangepast
Dikte	Sch 5, Sch 10, Sch 40, Sch 80, Sch 160, Sch XXS

Bestel- en merkinformatie

Bij de aankoop van deze uitrusting moet de volledige beschrijving de volgende gegevens bevatten:

Voor de toepassing van de in punt 1 bedoelde voorschriften:
Materiaal (ASTM A234 / SA234 WP9 CL1/CL3)
Type (45° Elmboog)
Radius (LR Long Radius)
Nominale buisgrootte (bv. NPS 6)
Schema / wanddikte (bijv. Sch 80, Sch 160 of XXS)

Toepassingen

Vanwege het vermogen van de WP9-legering om langdurige blootstelling aan hoge temperaturen (tot ~ 600 °C / 1100 °F) te weerstaan en te weerstaan aan sulfidatie en oxiderende atmosfeer, wordt deze bevestiging voornamelijk gebruikt in:

Olie- en gasraffinaderijen: Hydrocracking, katalysatoren en ontzwavelingseenheden (waterstofdienst onder hoge druk).
Thermische en nucleaire energiecentrales: superverwarming en herverwarming van leidingen.
Chemische verwerking: Hoogtemperatuurwarmtewisselaars en ovenbuizen.
Zuurservice: wanneer weerstand tegen nat waterstofsulfide (H2S) -cracking vereist is (indien gespecificeerd met passende hardheidscontroles).
