ASTM B366 UNS N10276 / WPHC276 Pipe Fitting Hastelloy C276 45 graden LR Elbow

Hastelloy C276 buisfittingen ASTM B366 UNS N10276 / WPHC276 45 graden LR-bocht

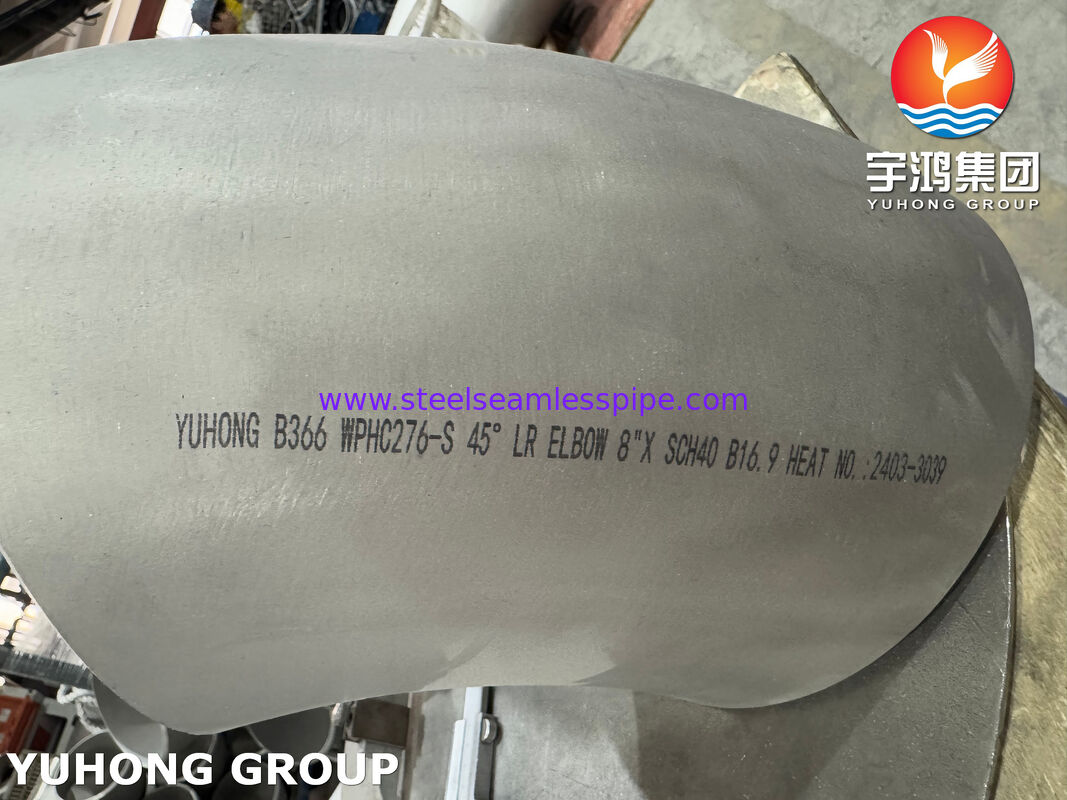

ASTM B366 UNS N10276 / WPHC276 Hastelloy C276 45° Long Radius (LR) bocht is een in de fabriek vervaardigde, gesmede buisfitting van een nikkellegering die wordt gebruikt om de stromingsrichting in een leidingsysteem permanent met 45 graden te veranderen.

Het wordt vervaardigd, getest en gecertificeerd in strikte overeenstemming met ASTM B366 – de standaardspecificatie voor fittingen van kneedlegeringen met een hoog nikkelgehalte voor drukleidingtoepassingen. De fitting is vervaardigd uit UNS N10276 (algemeen bekend onder de handelsnaam Hastelloy C276), een nikkel-chroom-molybdeenlegering (Ni-Cr-Mo) met een aanzienlijke toevoeging van wolfraam (W). De kwaliteitsaanduiding WPHC276 is de specifieke ASTM/ASME-code die is toegekend aan fittingen van kneedlegeringen gemaakt van deze specifieke legering, en definieert de chemische samenstelling en mechanische eigenschapseisen.

Materiaaleigenschappen (Waarom C276?)

Om het gebruik ervan te begrijpen, moet u de belangrijkste sterke punten kennen:

• Uitzonderlijke corrosiebestendigheid: Bestand tegen putcorrosie, spleetcorrosie en spanningscorrosie (SCC) in zowel oxiderende als reducerende omgevingen.

• Chloridebestendigheid: Zeer immuun voor lokale aantasting in zeewater en pekel met een hoog chloridegehalte.

• Lasbaarheid: Het sensibiliseert niet (geen uitscheiding van carbiden op korrelgrenzen) tijdens het lassen, wat betekent dat het kan worden gebruikt in de toestand direct na het lassen ("as-welded") zonder warmtebehandeling na het lassen (PWHT).

• Thermische stabiliteit: Bestand tegen de vorming van schadelijke intermetallische fasen (sigma-fase) tijdens blootstelling aan hoge temperaturen.


Gelijkwaardige kwaliteiten van ASTM B366 UNS N10276 / WPHC276 buisfitting Hastelloy C276 45 graden LR-bocht



Mechanische eigenschappen van ASTM B366 UNS N10276 / WPHC276 buisfitting Hastelloy C276 45 graden LR-bocht



Chemische samenstelling van van ASTM B366 UNS N10276 / WPHC276 buisfitting Hastelloy C276 45 graden LR-bocht


Belangrijke overwegingen

• Kosten: Fittingen van Alloy C276 zijn aanzienlijk duurder dan standaard roestvrijstalen fittingen vanwege het hoge nikkel-, molybdeen- en chroomgehalte.

• Namaak/Verkeerde etikettering: Zorg ervoor dat er materiaalcertificering (Mill Test Certificate - MTC) wordt verstrekt, herleidbaar naar het smeltings-/chargenummer. PMI-testen (Positive Material Identification) op locatie is een gangbare verificatiepraktijk.

• Bewerking en lassen: Vereist gespecialiseerde procedures. Bij het lassen moet passend of overgelegeerd toevoegmateriaal worden gebruikt (bijv. ERNiCrMo-4).

• Alternatieve kwaliteiten: Voor nog zwaardere oxiderende omstandigheden of hogere temperaturen kunnen kwaliteiten zoals C22 (UNS N06022) of C2000 (UNS N06200) worden overwogen.



Toepassingen

• Chemische procesindustrie: Verwerking van geconcentreerd zwavelzuur, zoutzuur, azijnzuur en fosforzuur. Gebruikt in reactorvaten, destillatiekolommen en leidingen voor warmtewisselaars.

• Rookgasontzwaveling (FGD): In kolencentrales gebruikt in gaswassystemen (scrubbers) voor de verwerking van sterk zure condensaten en chloriderijke suspensies bij gematigde temperaturen.

• Pulp- en papierindustrie: Gebruikt in bleekinstallaties voor de verwerking van chloordioxide (ClO₂) en natriumhypochloriet.

• Farmaceutische & fijnchemische industrie: Waar productzuiverheid cruciaal is en verontreiniging door metaalionen van mindere legeringen onaanvaardbaar is.

• Verwerking van nucleaire brandstof: Bestand tegen radioactieve fluoride- en chloridezouten.

• Offshore / Zeewater: Gebruikt in pekelleidingsystemen en zeewaterkoelcircuits waar spleetcorrosie onder biologische aangroei (biofouling) een ernstig risico vormt.
