ASTM A335 P22 getande ribbenbuizen voor HRSG-economisers

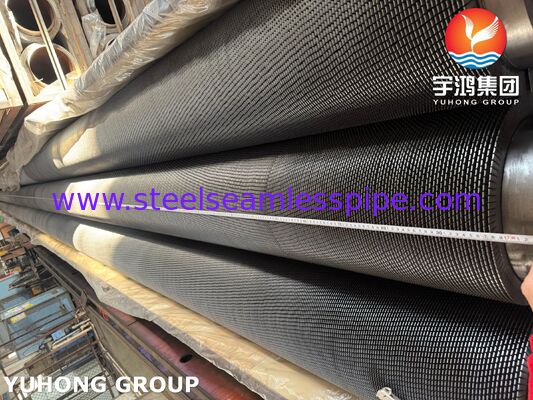

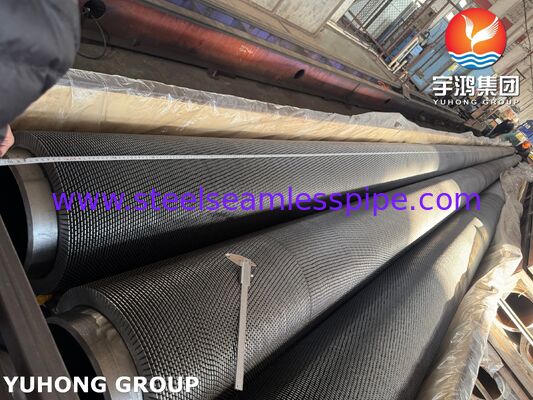

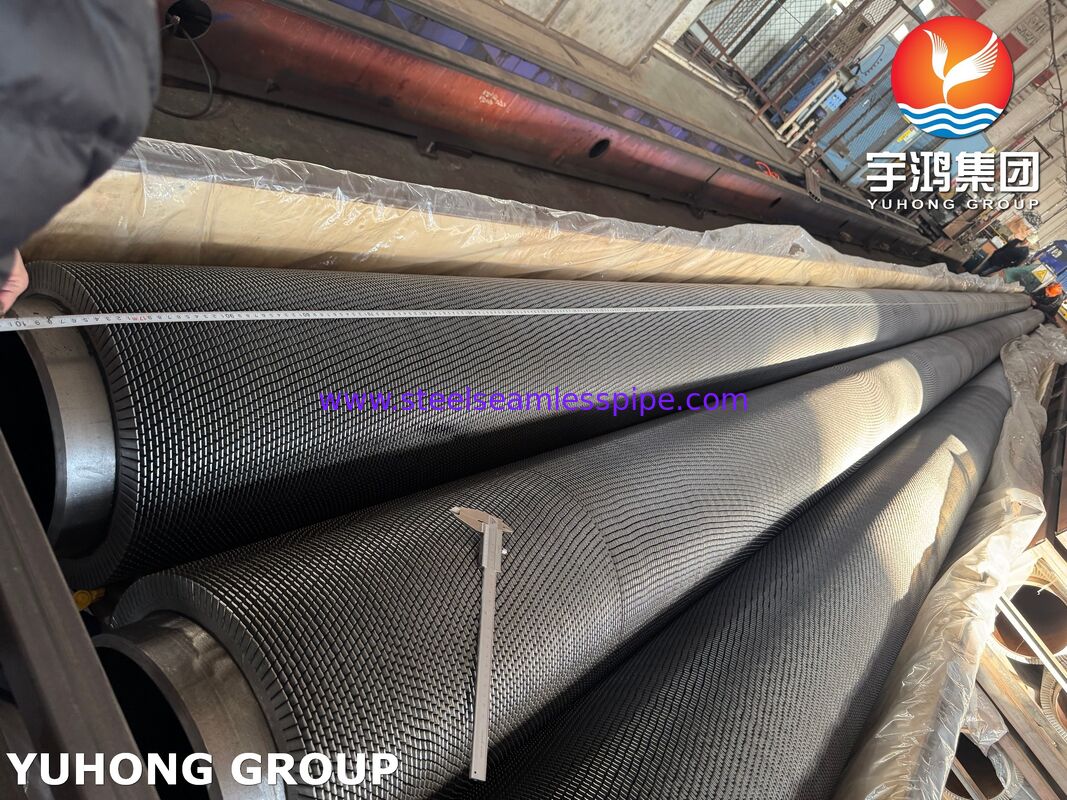

ASTM A335 P22 getande ribbenbuizen voor HRSG-economisers

  • ASTM A335 P22 getande ribbenbuizen voor HRSG-economisers
  • ASTM A335 P22 getande ribbenbuizen voor HRSG-economisers
  • ASTM A335 P22 getande ribbenbuizen voor HRSG-economisers
  • ASTM A335 P22 getande ribbenbuizen voor HRSG-economisers
ASTM A335 P22 getande ribbenbuizen voor HRSG-economisers
Productdetails:
Plaats van herkomst: China
Merknaam: YUHONG
Certificering: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Modelnummer: N.v.t
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 500 kg
Prijs: To be discussed
Verpakking Details: Multiplexkast of houten kist met ijzeren frame
Levertijd: 50-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 5000 Meters/Dag
Contact
Gedetailleerde productomschrijving
Product: Getande Vinbuis Materiaal: ASTM A335 P22
Sollicitatie: HRSG-economiser Pakket: Multiplexkast of houten kist met ijzeren frame
Markeren:

ASTM A335 P22 geribde buizen

,

gezaagde vinnenbuizen HRSG-economisers

,

P22-legeringsvinnenbuis

Gekerfde Vinstubingen voor HRSG Economizers – ASTM A335 P22

Onze Gekerfde Vinstubingen voor HRSG Economizers zijn ontworpen voor efficiënte warmteterugwinning in gecombineerde-cyclus energiecentrales, afvalwarmteketels en andere hogetemperatuursystemen. De basistubing is vervaardigd uit ASTM A335 P22, een chroom-molybdeen legeringstaal ontwikkeld voor gebruik bij hoge temperaturen.

ASTM A335 P22 bevat ongeveer 1,90-2,60% chroom en 0,87-1,13% molybdeen, wat een nuttige combinatie biedt van sterkte bij hoge temperaturen, oxidatieweerstand en weerstand tegen degradatie in veeleisende ketelomgevingen. ASTM specificeert A335 als een naadloze ferritische legering-staalpijpspecificatie voor gebruik bij hoge temperaturen.

Het gekerfde vinontwerp vergroot het externe warmteoverdrachtsoppervlak aanzienlijk in vergelijking met een kale tubing. Het gesegmenteerde vinprofiel bevordert ook turbulentie van het gas, wat helpt bij het verbeteren van de warmteoverdracht, terwijl een praktische balans wordt gehandhaafd tussen thermische prestaties, aangroeiweerstand, gewicht en productiekosten.

Deze tubingen zijn bijzonder geschikt voor HRSG economizers, waar heet uitlaatgas restwarmte-energie overdraagt aan ketelvoedingswater voordat het water hogere temperatuursecties van het stoomopwekkingssysteem binnengaat.

Belangrijkste Kenmerken

  • Basismateriaal Tubing: ASTM A335 P22 / ASME SA335 P22
  • Materiaalsoort: Chroom-molybdeen legeringstaal
  • Vin Type: Gekerfde / gesegmenteerde vin
  • Primaire Toepassing: HRSG economizers
  • Andere Toepassingen: Afvalwarmteketels, nutsbedrijfsketels, industriële ketels en raffinaderij warmteterugwinningssystemen
  • Productie: Vinnen door gecontroleerd lassen of ander overeengekomen productieproces
  • Capaciteit voor gebruik bij hoge temperaturen
  • Uitstekende verbetering van warmteoverdracht aan de gaszijde
  • Goede mechanische sterkte bij verhoogde temperaturen
  • Geschikt voor veeleisende energieopwekkingsomgevingen
  • Aangepaste tubingsdiameter, wanddikte, vinhoogte, spoed en lengte beschikbaar

Typisch Maatbereik

Werkelijke afmetingen moeten worden geselecteerd op basis van het thermische ontwerp van de HRSG, de gassnelheid, de drukval, de druk aan de tubingszijde en de installatievereisten.

Artikel Typisch Bereik
Basistubing OD 25,4–63,5 mm
Basistubing Wanddikte 2,5–8,0 mm
Totale Vinhoogte 10–25 mm
Vindikte 0,8–2,0 mm
Vinspoed 2,5–8,0 mm
Tubing Lengte 3.000–18.000 mm
Vindichtheid Ongeveer 125–400 vinnen/m
Tubing Materiaal ASTM A335 P22
Vin Materiaal Koolstofstaal / laaggelegeerd staal of project-specifiek materiaal

Opmerking: Dit zijn representatieve productiebereiken in plaats van vaste ASTM-afmetingseisen. Definitieve afmetingen moeten worden gespecificeerd volgens het thermische en mechanische ontwerp van de koper.

Chemische Samenstelling ASTM A335 P22

De volgende samenstelling is gebaseerd op de vereisten van ASTM A335 P22:

Element ASTM A335 P22 Vereiste, gew.%
Koolstof (C) 0,05–0,15
Mangaan (Mn) 0,30–0,60
Fosfor (P) ≤ 0,025
Zwavel (S) ≤ 0,025
Silicium (Si) ≤ 0,50
Chroom (Cr) 1,90–2,60
Molybdeen (Mo) 0,87–1,13

Het chroom-molybdeen legeringssysteem is de belangrijkste reden waarom P22 veel wordt gebruikt in ketel- en warmteterugwinningsapparatuur bij hoge temperaturen.

Mechanische Eigenschappen

Typische minimale mechanische vereisten voor ASTM A335 P22 omvatten:

Eigenschap Vereiste
Treksterkte ≥ 415 MPa
Vloeigrens ≥ 205 MPa
Rek Volgens de toepasselijke ASTM A335 monster- en diktevereisten
Hardheid Volgens de toepasselijke ASTM A335 vereisten

Voor standaard P22 pijp is de veelgebruikte minimale treksterkte 415 MPa (60 ksi) en de minimale vloeigrens 205 MPa (30 ksi). ASTM A335 stelt ook eisen met betrekking tot trek-, hardheids- en andere mechanische tests.

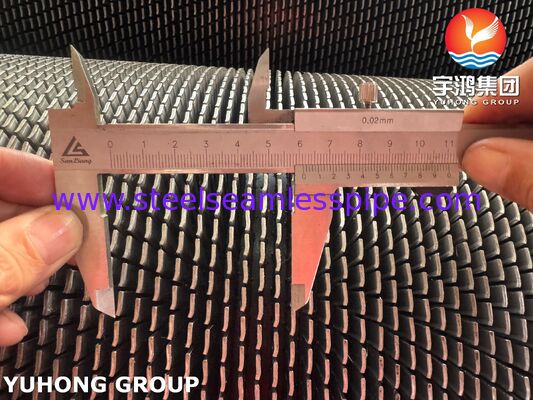

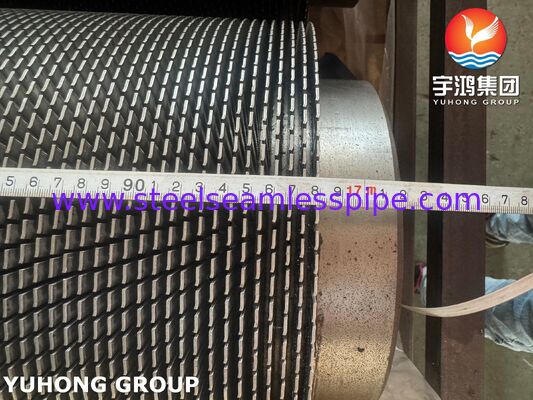

Gekerfd Vinontwerp

De gekerfde vin bestaat uit een continue vinstrip gevormd met regelmatig geplaatste sneden of sleuven. Vergeleken met een gladde continue vin, kan deze gesegmenteerde configuratie de grenslaag verstoren en de turbulentie aan de gaszijde verhogen.

Voor HRSG economizers biedt het ontwerp verschillende voordelen:

  • Verhoogd extern warmteoverdrachtsoppervlak
  • Verbeterde warmteoverdracht aan de gaszijde
  • Betere gasstroom menging rond het vin oppervlak
  • Verminderde thermische weerstand van de continue vin
  • Goede geschiktheid voor compacte warmteterugwinningsapparatuur
  • Praktische weerstand tegen thermische uitzetting en operationele spanningen
  • Flexibele optimalisatie van vinhoogte en spoed volgens vereisten voor drukval aan de gaszijde

De vin geometrie kan worden aangepast voor verschillende HRSG uitlaatgastemperaturen, gassamenstellingen, snelheden en toegestane drukval.

Productieproces

Onze gekerfde vinstubingen kunnen worden geproduceerd via een gecontroleerd vinvormings- en bevestigingsproces, ontworpen om consistente vin geometrie en betrouwbaar contact tussen tubingen en vinnen te behouden.

Typische productiestappen omvatten:

  1. Inspectie van P22 basistubing
  2. Voorbereiding van het tubingoppervlak
  3. Voorbereiding van de vinstrip
  4. Vorming van kerfing / segmentatie
  5. Gecontroleerde vinbevestiging
  6. Kalibratie van vinspoed en -hoogte
  7. Dimensionale inspectie
  8. Oppervlaktereiniging
  9. Definitieve NDT en druktest
  10. Markering, conservering en verpakking

Er wordt bijzondere aandacht besteed aan de kwaliteit van de vinbevestiging, omdat betrouwbaar thermisch contact tussen de vin en de tubing essentieel is voor het behoud van de warmteoverdrachtsprestaties gedurende de langdurige HRSG-werking.

Inspectie en Testen

Kwaliteitscontrole kan de volgende inspecties en tests omvatten volgens de toepasselijke ASTM/ASME specificatie, inkooporder en projectvereisten:

1. Chemische Analyse

Warmte- en/of productchemische analyse wordt uitgevoerd om naleving van de gespecificeerde P22 chemie te verifiëren.

2. Trektest

Trektesten verifieert de vereiste treksterkte, vloeigrens en rek van de P22 basistubing.

3. Hardheidstest

Hardheidstesten worden uitgevoerd volgens de toepasselijke ASTM A335 vereisten.

4. Hydrostatische Test

ASTM A335 vereist dat elke lengte pijp wordt onderworpen aan hydrostatische testen, onder voorbehoud van de bepalingen van de specificatie.

5. Niet-destructief Onderzoek

Afhankelijk van de order specificatie kan NDT omvatten:

  • Ultrasoon onderzoek (UT)
  • Wervelstroomonderzoek
  • Magnetische deeltjesonderzoek (MT)
  • Vloeistofpenetrantonderzoek (PT), waar van toepassing
  • Onderzoek van las/vinbevestiging

ASTM A335 vereist onderzoek door een toepasselijke niet-destructieve onderzoeksmethode, waarbij de methode en groottebeperkingen worden bepaald door de relevante vereisten.

6. Dimensionale Inspectie

De volgende parameters worden gecontroleerd:

  • Tubing buitendiameter
  • Tubing wanddikte
  • Tubing rechtheid
  • Tubing lengte
  • Vinhoogte
  • Vindikte
  • Vinspoed
  • Vindichtheid
  • Vin-naar-tubing bevestiging
  • Totale vinstubing diameter

7. Visuele en Oppervlakte Inspectie

De tubingen en vin oppervlakken worden geïnspecteerd op scheuren, overmatige oxidatie, mechanische schade, onvolledige vinbevestiging en andere fabricagefouten.

Toepassingen

HRSG Economizers

De primaire toepassing van deze P22 gekerfde vinstubingen is de economizer sectie van Heat Recovery Steam Generators (HRSG's).

In een gecombineerde-cyclus energiecentrale wint de economizer energie terug uit heet gas dat de uitlaat van de gasturbine/warmteterugwinningsroute verlaat en gebruikt deze om ketelvoedingswater voor te verwarmen. Dit vermindert de benodigde energie in volgende stoomopwekkingsfasen en draagt bij aan een verbeterde totale efficiëntie van de centrale.

Afvalwarmteketels

Ze zijn ook geschikt voor industriële afvalwarmteterugwinningssystemen waar hete uitlaatgassen beschikbaar zijn van:

  • Gasturbines
  • Procesovens
  • Raffinaderij eenheden
  • Petrochemische installaties
  • Staalproductie apparatuur
  • Industriële verbrandingssystemen

Nutsbedrijf en Industriële Ketels

P22 gekerfde vinstubingen kunnen ook worden gespecificeerd voor geselecteerde economizer en warmteterugwinningssecties van conventionele ketels waar de temperatuur, druk en ontwerpomstandigheden geschikt zijn.

Waarom Kiezen voor ASTM A335 P22?

P22 is een praktische keuze voor veeleisende toepassingen bij hoge temperaturen, omdat de chroom-molybdeen legeringssamenstelling betere prestaties bij verhoogde temperaturen biedt dan gewone koolstofstalen tubingen.

De combinatie van:

  • Sterkte bij hoge temperaturen
  • Chroom-ondersteunde oxidatieweerstand
  • Molybdeen-verbeterde prestaties bij hoge temperaturen
  • Goede lasbaarheid onder geschikte procedures
  • Compatibiliteit met ketel- en warmteterugwinningsapplicaties

maakt het zeer geschikt voor ontworpen HRSG economizer ontwerpen.

Toepasselijke Normen

Afhankelijk van de project specificatie kunnen onze gekerfde vinstubingen worden geleverd met verwijzing naar:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Toepasselijke ASME Boiler and Pressure Vessel Code vereisten
  • Project-specifieke HRSG fabricage specificaties
  • Klant-goedgekeurde tekeningen en inspectieplannen

ASTM A335 dekt specifiek naadloze ferritische legering-staalpijpen bedoeld voor gebruik bij hoge temperaturen en omvat vereisten met betrekking tot chemische samenstelling, trek eigenschappen, hardheid, hydrostatische testen en niet-destructief onderzoek.

Maatwerk Productie

Wij kunnen P22 gekerfde vinstubingen produceren volgens klanttekeningen of thermische ontwerpeisen, inclusief aangepaste:

  • Tubing OD en wanddikte
  • Tubing lengte
  • Vinhoogte
  • Vinspoed
  • Vindikte
  • Vindichtheid
  • Vin materiaal
  • Vin bevestigingsmethode
  • Kale uiteinden
  • Tubing buigconfiguratie
  • Inspectie- en testvereisten
  • Verpakking en markering

Voor HRSG projecten, het leveren van de tubing afmetingen en vin geometrie samen met de vereiste gastemperatuur, druk aan de tubingszijde, gassnelheid en toegestane drukval maakt het mogelijk om het vinstubing ontwerp te optimaliseren voor de beoogde economizer taak.

Product Samenvatting

ASTM A335 P22 Gekerfde Vinstubingen voor HRSG Economizers combineren een chroom-molybdeen legering-staal tubingen voor hoge temperaturen met een vergroot gekerfd warmteoverdrachtsoppervlak. Ze zijn primair ontworpen voor HRSG economizers en industriële afvalwarmteterugwinningssystemen, waar efficiënte warmteterugwinning, mechanische betrouwbaarheid en langdurig gebruik bij hoge temperaturen essentieel zijn.
