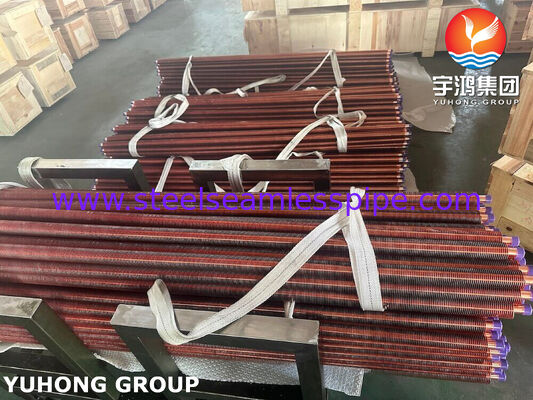

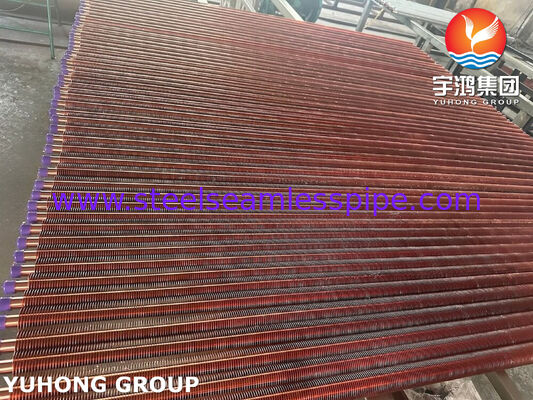

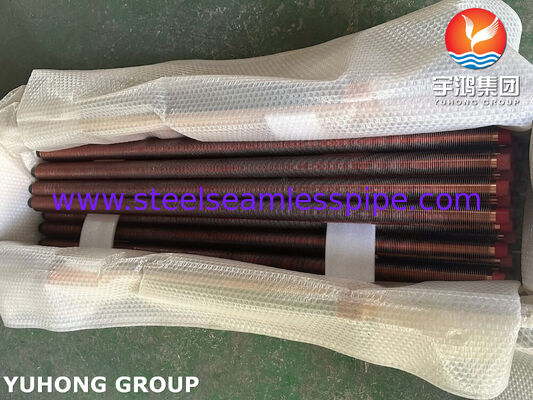

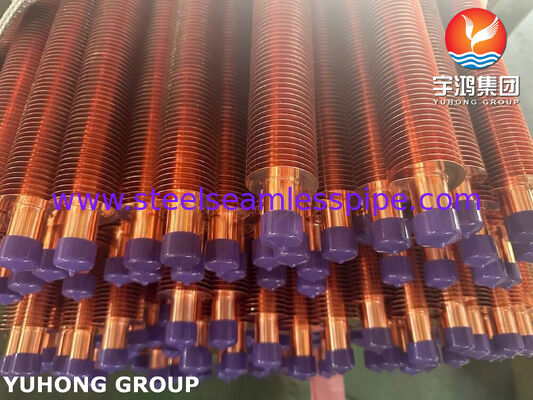

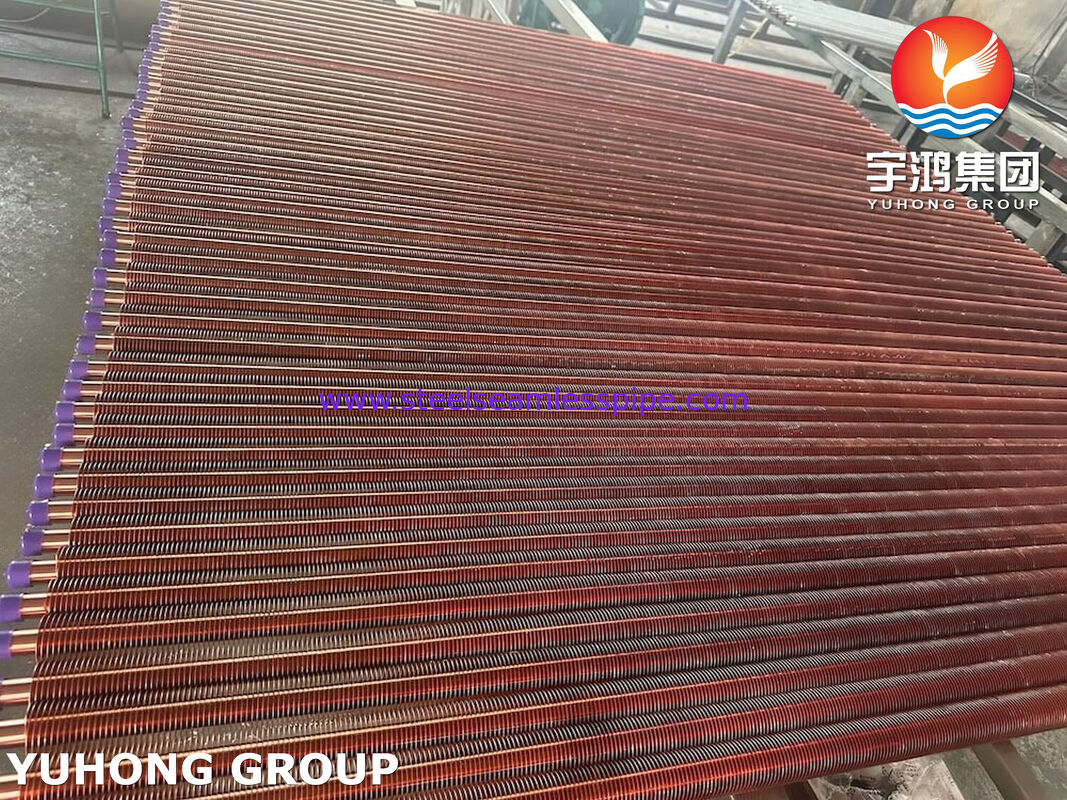

Extruded Finned Tubes for Heat Exchangers Aluminium ASTM B111 C68700
Productoverzicht
Extruded finned tubes manufactured using ASTM B111 C68700 aluminum brass are designed for heat-transfer equipment requiring a copper-alloy tube with good thermal conductivity, mechanical strength, high thermal conductivity, high thermal conductivity, high thermal conductivity, high thermal conductivity, and high thermal conductivity.en resistance to corrosion in appropriately selected water-service environments (weerstand tegen corrosie in geselecteerde water-service omgevingen).
C68700, ook bekend als aluminium brass, is een koper-zinc alloy containing aluminum and a controlled arsenic addition.ASTM B111/B111M covers seamless copper and copper-alloy tubes for condensers (Verdragen voor het verwerken van koperen en koperen-alloy tubes voor condensers)Het is de eerste keer dat de VS-Verenigde Staten een overeenkomst sluiten met de VS.
In een geëxtrudeerde finned-tube assembly, wordt een gefinneerde buitenste sleeve mechanisch uitgebreid over de basisbuis om nauw contact te creëren tussen de twee componenten.De vinnen vergroten het externe warmte-transfer gebiedHet is de eerste keer dat een waterdicht water in de lucht wordt gebruikt om warmte uit te wisselen.
Specification clarification: ASTM B111 applies to the C68700 base tube. The fin material, extrusion or expansion process, fin geometry, and finished assembly tolerances should be specified separately. De fijnmateriaal, de extrusie of het uitbreidingsproces, de fijngeometrie, en de afgewerkte assemblage toleranties moeten apart worden gespecificeerd..Als het beoogde product een C68700 base tube met een aluminium extruded fin sleeve gebruikt, moet de aluminium alloy grade ook worden geïdentificeerd.
Belangrijkste productvoordelen
-
Verbeterde warmte-overdrachtsoppervlakte: Extrudeerde vinnen vergroten de externe oppervlakte beschikbaar voor warmte-uitwisseling.
-
Copper-alloy base tube: C68700 offers a useful combination of strength and corrosion resistance for suitable condenser and heat-exchanger services.
-
Mechanical fin-to-tube contact: Een goed vervaardigde interferentie-fit helpt thermisch contact tussen de basisbuis en de fin sleeve te ondersteunen.
-
Application-specific configurations: Tube dimensions, fin height, pitch, and length can be customized to approved drawings (De grootte van de buis, de hoogte van de vin, de pitch en de lengte kunnen worden aangepast aan goedgekeurde tekeningen).
-
Material traceability: Base-tube certificates and inspection documentation can be supplied according to project requirements.
Technical Specifications and Common Size Ranges (Technische specificaties en gemeenschappelijke grootte)
The following are representative commercial dimensions for extruded finned tubes.
|
Parameter
|
Typische specificatie
|
|
Basisbuismateriaal
|
ASTM B111 / ASME SB111 C68700
|
|
Alloy-aanduiding
|
UNS C68700, aluminium koper
|
|
Base tube manufacturing
|
Seamless copper-alloy tube
|
|
Buitentijd van de basisbuis
|
12.7 ton 76.2 mm
|
|
Dikte van de wand van de basisbuis
|
0.7 ton 3.0 mm
|
|
Algemene buislengte
|
1,00012000 mm
|
|
Vinnenmateriaal
|
Aluminiumlegering of ander gespecificeerd materiaal
|
|
Vinnentype
|
Extruded integral fin sleeve of specified extruded-fin construction
|
|
Vinnenhoogte
|
5 ̊20 mm
|
|
Vinnendikte
|
0.3 × 1.0 mm, depending on design
|
|
Vinnenpijl
|
2.0·5.0 mm
|
|
Fin-aanhangsel
|
Mechanical expansion or interference fit, as designed Mechanische uitbreiding of interferentie fit, als ontworpen
|
|
Buizen
|
Plain, un-finned ends or customized end preparation Plain, un-finned ends or customized end preparation Plain, un-finned ends or customized end preparation Plain, un-finned ends or customized end preparation Plain, un-finned ends or customized end preparation
|
|
Afwerking van het oppervlak
|
As manufactured or treated as specified Als vervaardigd of behandeld zoals gespecificeerd
|
Important: These are indicative manufacturing ranges, not dimensional requirements imposed by ASTM B111. The standard covers seamless copper and copper-alloy tubing up to 80 mm in diameter.while actual dimensional limits and tolerances must be verified against the selected product form and applicable standard edition (terwijl de werkelijke dimensionale limieten en toleranties moeten worden geverifieerd tegen de geselecteerde productvorm en de toepasselijke standaardeditie).
Informatie die vereist is voor een offerte
Om de juiste configuratie te selecteren, specificeer:
-
Base tube outside diameter and wall thickness (Base buis buiten diameter en wanddikte)
-
Total tube length and finned length (totale buislengte en gevinnen lengte).
-
Fin alloy, fin height, thickness, and pitch.
-
Verplichte fin-to-tube contact of bonding criteria.
-
Operating temperature, pressure, fluid composition, and cooling medium.
-
Verplichte inspectie tests, materiaal certificaten, en hoeveelheid.
Chemische samenstelling van ASTM B111 C68700
C68700 is een aluminium brass alloy. Koper vormt de belangrijkste bestanddeel, zink maakt de balans, en aluminium en arseen zijn belangrijke alloyaddities.The composition supports the alloy's strength and corrosion resistance in suitable heat-exchanger environments De samenstelling ondersteunt de kracht en corrosiebestendigheid van de legering in geschikte warmte-uitwisselingsomgevingen.
|
Elementen
|
Composition by weight (%)
|
|
Kopper (Cu), inclusief zilver
|
76.0 ¢79.0
|
|
Aluminium (Al)
|
1.8 ¢2.5
|
|
Arseen (As)
|
0.02'0.06
|
|
IJzer (Fe)
|
0.06 max.
|
|
Lood (Pb)
|
0.07 max.
|
|
Zink (Zn)
|
Overige
|
De extrudeerde fin sleeve kan een andere alloy gebruiken en moet zijn eigen materiaal specificatie en certificering hebben.The material certificate and the applicable edition of ASTM B111/B111M should govern acceptance Het materiaalcertificaat en de toepasselijke editie van ASTM B111/B111M moeten de aanvaarding regelen.
Mechanische eigenschappen van C68700
De onderstaande waarden zijn indicatief voor geannaliseerde C68700-buizen.de purchase specification and applicable ASTM B111/B111M edition should determine the final acceptance limits (de aankoopspecificatie en de toepasselijke ASTM B111/B111M editie moeten de definitieve acceptatielimieten bepalen).
|
Mechanische eigenschappen
|
Indicative value Indicatieve waarde
|
|
Treksterkte
|
345 MPa minimum*
|
|
Kracht van de uitlaat
|
125 MPa minimum*
|
|
Verlenging
|
Afhankelijk van temperament en wanddikte
|
|
Hardheid
|
Afhankelijk van temperament en testmethode
|
* Indicative values reported for annealed C68700 tube; confirm the applicable temper-specific requirements before publishing them as guaranteed acceptance values. * Indicative values reported for annealed C68700 tube; confirm the applicable temper-specific requirements before publishing them as guaranteed acceptance values. * Indicative values reported for annealed C68700 tube; confirm the applicable temper-specific requirements before publishing them as guaranteed acceptance values.
The tube's temper is important because annealed, light-drawn, and hard-drawn conditions can have different strength and ductility. De tube's temper is important because annealed, light-drawn, and hard-drawn conditions can have different strength and ductility. De tube's temper is important because annealed, light-drawn, and hard-drawn conditions can have different strength and ductility.De voltooide gevinneerde assemblage moet ook voldoen aan de gespecificeerde dimensionale toleranties en fin-to-tube contactvereisten..
Inspectie- en testmethoden
Quality assurance should verify both the C68700 base tube and the finished extruded finned-tube assembly. Kwaliteitsborging moet zowel de C68700 basisbuis als de afgewerkte geëxtrudeerde finned-tube assembly verifiëren.Het inspectieplan moet tests vereist door ASTM B111/B111M onderscheiden van aanvullende controles gespecificeerd voor het gevinst product.
1Dimensionele inspectie.
Measure base-tube outside diameter, wall thickness, overall length, fin height, fin pitch, fin thickness, finned length, and end dimensions. Verify conformity with the approved drawing and tolerances (Verificeer conformiteit met de goedgekeurde tekening en toleranties).
2Chemische samenstelling analyse.
Verify the C68700 base alloy using heat-analysis certificates and, where required, product analysis. Controleer de fin materiaal afzonderlijk tegen zijn gespecificeerde alloy grade.
3Mechanical testing.
Perform tensile, expansion, flattening, and other applicable tests according to the required standard, temper, and purchase order. Perform tensile, expansion, flattening, and other applicable tests according to the required standard, temper, and purchase order. Perform tensile, expansion, flattening, and other applicable tests according to the required standard, temper, and purchase order. Perform tensile, expansion, flattening, and other applicable tests according to the required standard, temper, and purchase order.Deze tests helpen bij het verifiëren van mechanische eigenschappen en vormprestaties..
4Eddy-current of ander gespecificeerd nondestructief testen.
Hydrostatische of pneumatische testen kunnen ook vereist zijn, afhankelijk van de specificatie, het ontwerp van de apparatuur en het overeengekomen testplan.
5Fin attachment en visuele inspectie.
Onderzoek de afstemming van de vin, de gelijkheid van de toonhoogte, de oppervlakteconditie, de vervorming van de vin, de kwaliteit van de buis en de pasvorm tussen de sleeve en de basis.Extra contact of pull-off tests kunnen worden afgesproken waar geschikt voor het ontwerp.
ASTM B111/B111M omvat requirements for applicable mechanical and expansion testing, residual-stress testing, and specified pressure or nondestructive tests.Niet elke test die vermeld is, geldt per se voor elke order.De toepasselijke standaard editie en aankoopvereisten bepalen de test scope.
Kwaliteitsdocumentatie
Afhankelijk van de projectvereisten kunnen de volgende documenten worden verstrekt:
-
Material Test Certificate for the C68700 base tube (Materiële testcertificaat voor de C68700 basisbuis).
-
Chemische samenstelling en mechanische testrapporten.
-
Dimensionele inspectie records.
-
Eddy-current, hydrostatic, of andere vereiste test records.
-
Fin-material certification and finished-product inspection reports. De resultaten van het onderzoek zijn bekend.
-
Heat-number traceability and packing inspection records (Heat-number traceability and packing inspection records) is een systeem voor het opsporen van de kwaliteit van de verpakking.
-
Derde-partij inspectie rapporten waar contractueel vereist.
Hoofdapplicaties van C68700 Extruded Finned Tubes
C68700 is principally a condenser and heat-exchanger tube alloy.en fin materiaal.
-
Condensers and evaporators: Voor compatibele warmte-transfer diensten die koperen-alloy tubing vereisen.
-
Industrial heat exchangers: Voor geselecteerde process heating and cooling applications.
-
Watergekoelde warmte-transfer apparatuur: Waar de waterchemie en operationele omstandigheden geschikt zijn voor aluminium koper.
-
Specialized finned-tube assemblies: Where the thermal design benefits from increased external surface area and the tube-fin combination is engineered for the service: Specialized finned-tube assemblies: Where the thermal design benefits from increased external surface area and the tube-fin combination is engineered for the service
Voor zeewater of andere agressieve koelingsmedia, confir corrosion suitability with the equipment designer.
Waarom kiezen wij voor onze geextrudeerde vinnenbuizen?
Onze extrudeerbare gefiniteerde buizen kunnen worden geproduceerd naar klantteksten en project-specifieke vereisten, met aandacht voor alloy traceability, dimensionale consistentie en finished-product kwaliteit.
-
Specified base alloy: C68700 aluminium brass manufactured to the agreed ASTM B111 requirements.
-
Customized fin geometry: Fin height, pitch, thickness, and finned length tailored to the thermal design.
-
Gecontroleerde assemblage: Fin-to-tube contact en dimensionale kwaliteit geverifieerd tegen het overeengekomen inspectieplan.
-
Quality documentation: Materiële certificaten en inspectieverslagen beschikbaar volgens contractuele vereisten.
-
Project-oriented supply: Custom lengths, end preparations, packaging, and documentation for industrial heat-exchanger projects.
