Roestvrij staal U-buigbuis, warmtewisselaarbuis, condensatorbuis, 3/4" 16bwg 20ft
YUHONG GROUPde verkoop van naadloze en gelaste buizen en buizen van austenitisch roestvrij staal, nikkelgelegeerd staal ((Hastelloy, Monel, Inconel, Incoloy)) al meer dan 25 jaar,elk jaar meer dan 80000 ton stalen buizen en buizen verkopenOnze klanten bestrijken al meer dan 45 landen, zoals Italië, het Verenigd Koninkrijk, Duitsland, de VS, Canada, Chili, Colombia, Saoedi-Arabië, Korea, Singapore, Oostenrijk, Polen, Frankrijk, ...En ode filiaal van de groep en de fabriek zijn reeds goedgekeurd door:De Commissie is van oordeel dat de in de bijlage bij Verordening (EG) nr. 45/2001 vermelde maatregelen in overeenstemming zijn met de in de bijlage bij Verordening (EG) nr. 45/2001 genoemde beginselen.
Roestvrijstalen warmtewisselaarbuis U-buigtype kenmerken:
- 'U'-buigwerk wordt uitgevoerd door koudbewerking.
- De "U"-buiging wordt volgens de tekeningen van de klant tot de vereiste straal uitgevoerd.
- Het buiggedeelte en het 18 cm lange been worden verlicht door weerstandsverwarming.
- Inert gas (Argon) wordt er doorheen geleid met de vereiste doorstroming om oxidatie in ID te voorkomen.
- De straal wordt gecontroleerd op de OD en de verdunning van de wand met de aanbevolen specificatie.
- De fysische eigenschappen en de microstructuur worden op drie verschillende plaatsen gecontroleerd.
- Visuele inspectie op golvendheid en scheuren wordt uitgevoerd met een kleurstofpenetratentest.
- Elke buis wordt vervolgens met de aanbevolen druk gehydrogeproefd om te controleren of er lekkage is.
- De katoenen test wordt gedaan om de ID-schoonheid van de buis te controleren.
- Vervolgens geïsoleerd, gedroogd, gemarkeerd en verpakt.
- Alle procedures worden strikt gevolgd volgens TEMA "C" en ASTM A-688.
U Bend TubeDe warmtewisselaars worden op basis van een warmtewisselaarsysteem gebruikt.
Naadloze roestvrij staal U-buizen en gelaste roestvrij staal U-buis is essentieel in strategisch belangrijke en
kritieke velden--- nucleaire en petrochemische machinebouw.
YUHONG SPECIAL STEELSinds 2006 produceren wij U-buizen. Tot nu toe hebben wij al meer dan
30.000 ton roestvrij staal U-buigbuis naar 35 landen.
De U-buigbuis voldoet aan de volgende normen:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Materiaal van de warmtewisselaarstaal:
|
Ferriet
|
Austenite
|
Duplex
|
Super Duplex
|
Ni-legeringen
|
Titanium
|
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2
|
Buizen van andere legeringen en staalsoorten kunnen na afspraak worden geproduceerd.
Technische eisen:
Standaardspecificatie van rechte buizen voor buigen:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, enz..
Markering:Voor het buigen door het markeren van de hele buislengte (buigde sectie na verhitting)
Behandeling zonder markering)
Opmerking:Het markeren is ook mogelijk na het buigen van de rechte delen van de U-buigbuis.
U-bendbuizen:
- TEMA RCB 2.31 Norm van de Tubular Exchanger Manufacturers Association (de negende editie).
-ASTM A688/ASME SA688 Standaardspecificatie voor gelaste buizen van austenitische corrosiebestendigheid
Staalkwaliteit ontworpen voor voerwaterketels.
-ASTM B163/ASME SA163 Normale technische voorschriften voor buizen van nikkel en nikkellegering voor
Condensatoren en warmtewisselaars.
- Klantspecificaties.
Buigradius:Van 1,5*OD ((buitendeurs) tot 1500 mm
Bij het bestellen van buizen met een straal van minder dan of gelijk aan 1,5 *OD is het noodzakelijk om de nauwkeurigheid van de geometrie te garanderen.
Maximale lengte van rechte buizenVoor het buigen: 35000 mm.
Leglengte:Min 1 meter, max. 16500 mm (voor maximaal R=1500 mm)
Opmerking:Andere maten zijn beschikbaar op afspraak.
Warmtebehandeling:Stressverlichting na U-buiging (buiggebied plus 300 mm voor elk been).
Hydrostatische test na U-buiging: Maximale testdruk 600 bar, 10 seconden weken met
Gecomprimeerde luchtreiniging na hydro-test.

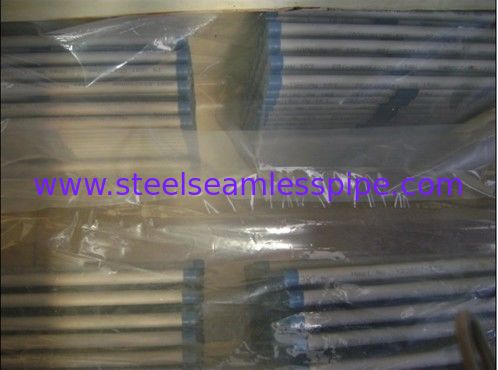

Verpakking: In sterke, voor vervoer geschikte, vooraf gefumineerde houten dozen van overeenkomstige afmetingen voor:
Elke buis lengte, straal, diameter, volgens de PO-eisen en in polyethyleen ingepakt
films met zachte plastic doppen aan beide uiteinden van de buis.
Een aantal van de door ons uitgevoerde kwaliteitscontroles omvatten:
| Corrosieproef |
Alleen uitgevoerd op speciaal verzoek van de klant |
| Chemische analyse |
Test uitgevoerd volgens de vereiste kwaliteitsnormen |
| Destructieve/mechanische tests |
Strekkend. Hardheid. Vlak maken. Vlammen. |
| Tests met achteruitbuiging en Re. flat |
Uitgevoerd in volledige overeenstemming met de relevante normen & ASTM A-450 en A-530 normen, die zorgt voor probleemloze uitbreiding, las & gebruik bij de klant einde |
| Eddy-stroomonderzoek |
Gemaakt om homogeniteiten in de ondergrond te detecteren met behulp van het Digitaal Testsysteem voor foutmerken |
| Hydrostatische testen |
100% hydrostatische test uitgevoerd volgens ASTM-A 450 normen voor het controleren van buislekken, en maximale druk die we kunnen ondersteunen 20Mpa/7s. |
| Luchtonderdrukproef |
Om eventuele aanwijzingen van luchtlekken te controleren |
| Visuele inspectie |
Na de passivatie wordt elke enkele lengte van buizen en leidingen grondig visueel gecontroleerd door opgeleid personeel om oppervlaktefouten en andere onvolkomenheden op te sporen. |
Aanvullende tests:Naast de bovengenoemde tests voeren wij ook aanvullende tests uit op de vervaardigde producten.
- Eddy-stroomonderzoek
- O.P. testen
- Radiografieonderzoek
|
- Corrosieproeven
- Microtesting
- Macro-testen
|
- IGC-testen
- Ultrasone testen
- Vloeistofpenetratieonderzoek
|
