ASTM A182 F317/317L 1.4449/1.4438 Blinde flens van roestvrij staal
Overzicht:

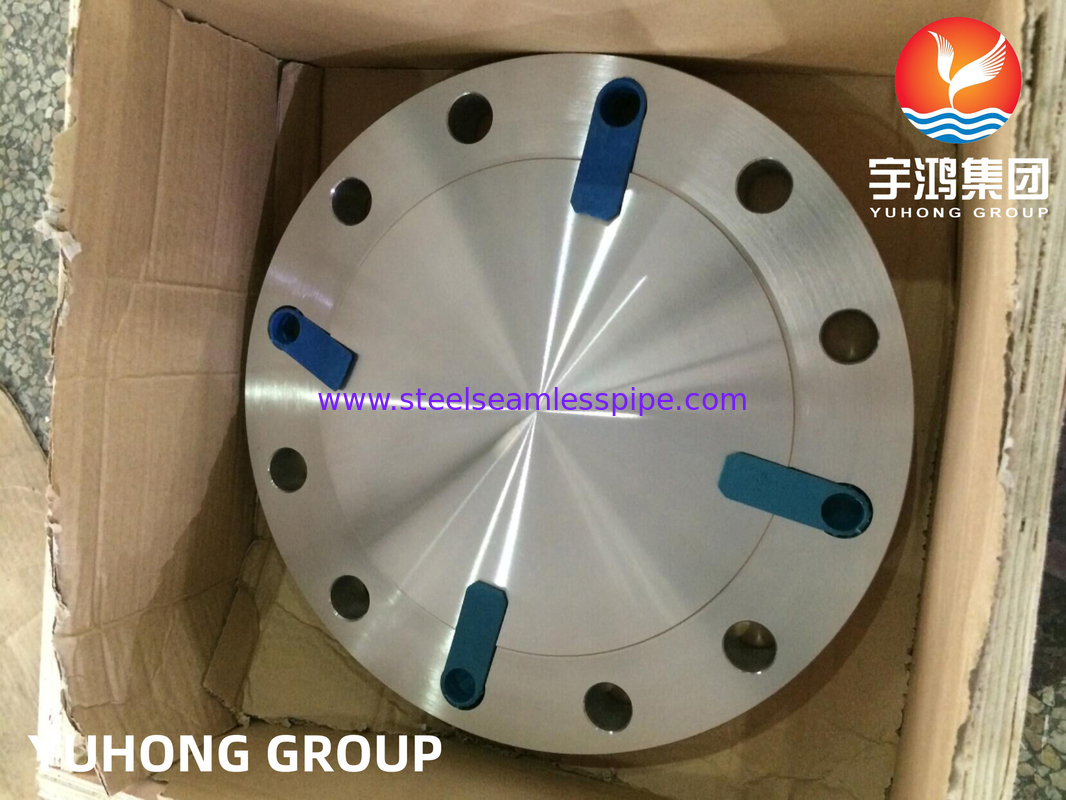

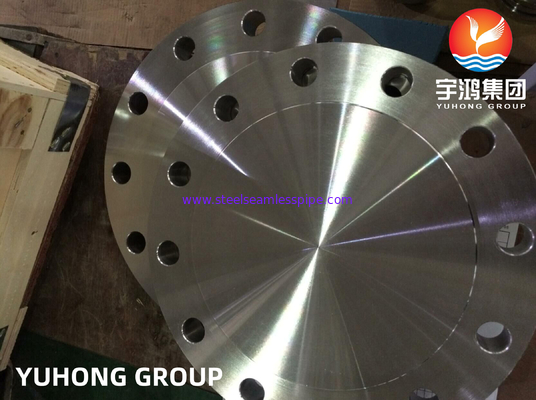

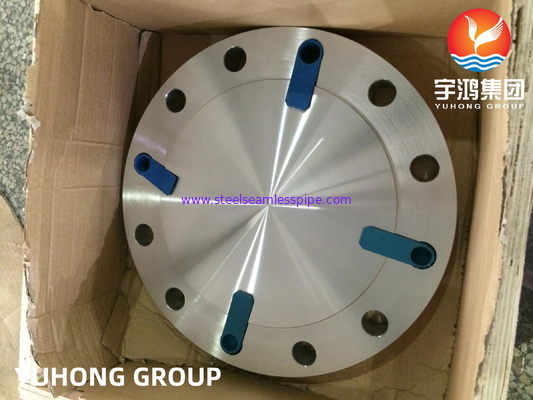

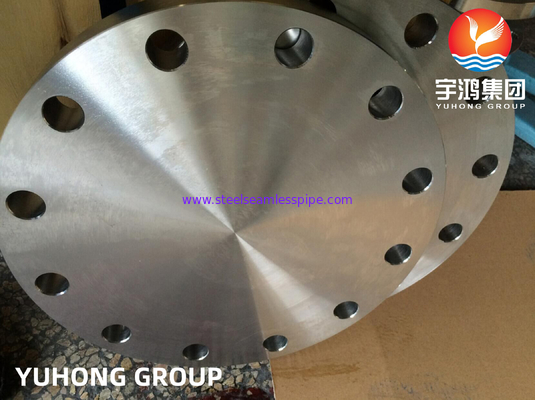

De blinde flens F317/317L is een cruciaal onderdeel dat voornamelijk in pijpsystemen wordt gebruikt om het uiteinde van een pijp te beëindigen en een drukdichte afdichting te bieden.Gemaakt van austenitisch roestvrij staal legering 317 en de koolstofarme variant 317LDeze blinde flens biedt een uitstekende corrosiebestendigheid, met name in vijandige omgevingen vanwege de aanwezigheid van chroom, nikkel en molybdeen in de samenstelling.Deze verbeterde corrosiebestendigheid maakt het ideaal voor chemische verwerking, petrochemische toepassingen en andere industrieën met agressieve media.
De ontwerpkenmerken van de blinde flens maken het mogelijk om hoge druk en temperatuur te weerstaan, waardoor de structurele integriteit onder veeleisende omstandigheden wordt gewaarborgd.deze flenzen voldoen aan industriële normen zoals ASME/ANSI, die de afmetingen, drukgegevens en materiaalspecificaties bepalen, waardoor compatibiliteit en veiligheid voor verschillende toepassingen worden gewaarborgd.
De installatie van een blinde flenst is eenvoudig en vereist het gebruik van bouten en pakkingen om een lekvrije afdichting te garanderen.Het ontbreken van een centrale opening elimineert het risico op drukvrijstelling aan het gesloten uiteinde, waardoor het een geschikte keuze is voor het isoleren van pijpleidingsonderdelen voor onderhoud of bij wijzigingen van het systeem.
Bovendien zijn F317/317L blinde flenzen verkrijgbaar in verschillende classificaties op basis van hun nominale druk (zoals 150, 300, 600 en 1500 lbs),flexibiliteit voor ingenieurs en ontwerpers bij het selecteren van componenten voor hun systemenDe flenzen kunnen worden vervaardigd in verschillende afmetingen en gezichtsconfiguraties, met inbegrip van verhoogd gezicht, plat gezicht en ring-type gewricht, voor verschillende installatiebehoeften.
Specificatie:
| Standaard |
ASTM A182/ASME SA182 |
| Materiaal |
F317/317L; 1.4449/1.4438 |
| Type |
Blinde flenst |
| Flankenwand |
Verhoogd gezicht/plat gezicht/ringgewricht |
| Grootte |
1/2"-48" ((DN15-DN1200) of maat |
| Dikte |
SCH10S-XXS |
| Verpakking |
Verpakking van triplex/pallet |
| Certificaat van de molenproef |
EN10204 3.1/EN10204 3.2 |
Chemische samenstelling:
|
Graad
|
C
|
Deeltjes
|
P
|
S
|
- Jawel.
|
Ni
|
Cr
|
Mo.
|
|
F317
|
0.08 max.
|
2.00 max.
|
0.045 max.
|
0.03 max.
|
1.00 max.
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
|
F317L
|
0.03 max.
|
2.00 max.
|
0.045 max.
|
0.03 max.
|
1.00 max.
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
Mechanische eigenschappen:
|
Graad
|
Treksterkte
Min, ksi [MPa]
|
Kracht van de opbrengst
Min, ksi [MPa]
|
Verlenging in 2 in.
[50 mm] of 4D,
Min, %
|
Vermindering van
Oppervlakte, min, %
|
|
F317
|
75 [515]
|
30 [205]
|
30
|
50
|
|
F317L
|
70 [485]
|
25 [170]
|
30
|
50
|
Toepassing:
1. Chemische verwerking: de 317/317L blinde flens wordt veel gebruikt in chemische fabrieken voor de behandeling van corrosieve stoffen, zuren en oplosmiddelen.Het biedt uitstekende weerstand tegen een breed scala aan corrosieve chemicaliën, waardoor het geschikt is voor toepassingen zoals chemische reactoren, opslagtanks en pijpleidingen.
2. Petrochemische industrie: In de petrochemische industrie vindt de 317/317L blinde flens toepassing in raffinaderijen, offshoreplatforms en olie- en gasverwerkingsinstallaties.Het wordt gebruikt in leidingen., warmtewisselaars en apparatuur die wordt blootgesteld aan corrosieve omgevingen en hoge temperaturen.
3- Farmaceutische en biotechnologische industrie: de blinde flens 317/317L wordt gebruikt in de farmaceutische en biotechnologische industrie die steriele en corrosiebestendige apparatuur vereist.Het wordt gebruikt in processen zoals de productie van medicijnen., bioreactoren en steriele verwerkingssystemen.
4Voedsel en dranken: De voedings- en drankenindustrie vertrouwt op de 317/317L blinde flenzen voor zijn corrosiebestandheid en sanitaire eigenschappen.en leidingssystemen voor de productie van levensmiddelen, dranken en zuivelproducten.
5. Energieopwekking: In elektriciteitscentrales, met name die met fossiele brandstoffen, wordt de 317/317L blinde flens gebruikt vanwege de weerstand tegen hoge temperaturen en corrosieve rookgassen.Het kan worden gevonden in ketelsystemen, gasturbines en warmtewisselaars.
6. Ontziltingsplanten: De 317/317L blinde flens is geschikt voor ontziltingsplanten waar het bestand is tegen de harde omstandigheden van zoutwateromgevingen en hoge chloride niveaus.Het wordt gebruikt in pijpleidingssystemen, pompen en apparatuur die betrokken zijn bij het ontziltingsproces.
