ASTM A182 / ASME SA182 F317L / 1.4449 Ringspacerflenzen van roestvrij staal

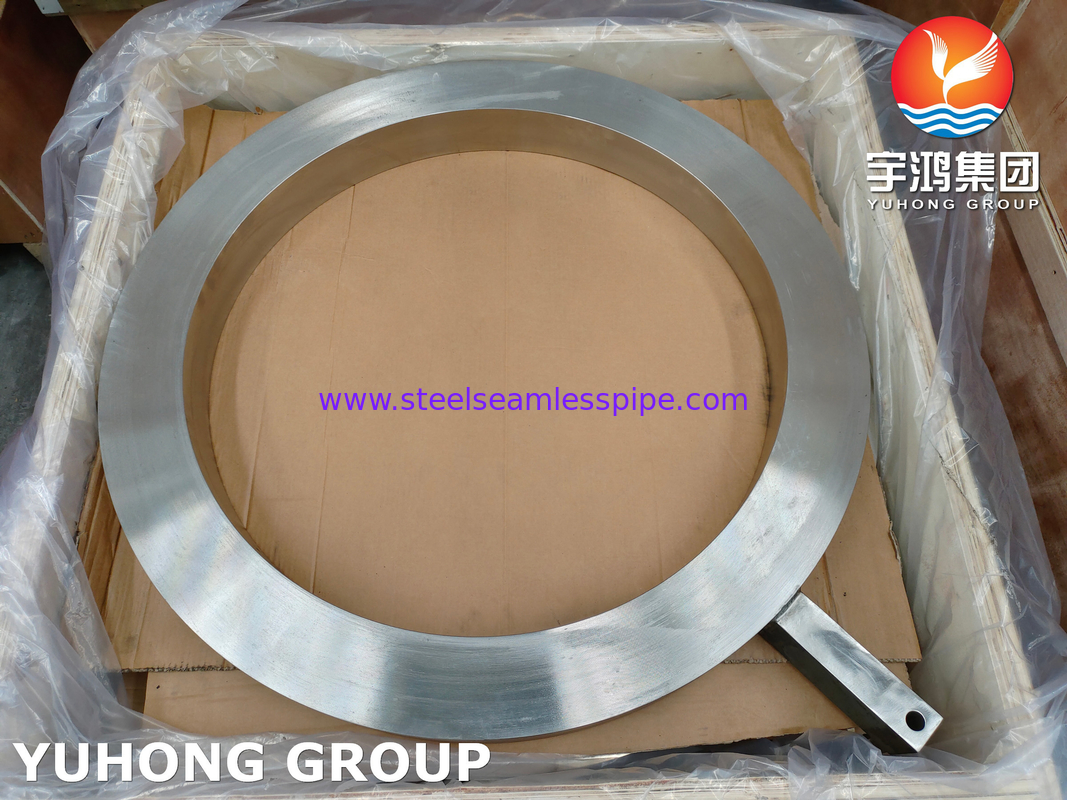

Een ringspasierflens, ook wel bekend als een brilblind, is een soort flens die wordt gebruikt om secties van een pijpleiding te scheiden of te isoleren.recht stuk metaalWanneer een ringspacer in een pijpleiding tussen twee flenzen wordt geïnstalleerd, kan een lijn eenvoudig worden onderhouden, gecontroleerd of aangepast.Ze zijn essentiële onderdelen in vele industriële toepassingen, die een betrouwbare afstand en uitlijning biedt om de efficiënte en veilige werking van leidingsystemen en -apparatuur te waarborgen.
Soorten:
-
Ringspacers: Cirkelvormige afstandsbepalers die tussen de flenzen passen om een specifieke kloof te behouden.
-
Paddel-afstandswagens: Deze afstandsbepalers hebben de vorm van een paddle en worden gebruikt in toepassingen waarbij een grotere of specifieke vorm nodig is om de afstand te behouden.
Voordelen:
-
Corrosiebestendigheid: De constructie van roestvrij staal zorgt voor een langdurige prestatie, zelfs in moeilijke omstandigheden.
-
Duurzaamheid: Door de hoge sterkte en slijtvastheid zijn deze afstandsbedienden betrouwbaar voor langdurig gebruik.
-
Precisie: zorgt voor een nauwkeurige afstand en uitlijning, wat van cruciaal belang is voor de goede werking van leidingsystemen en -apparatuur.
-
Verscheidenheid: Verkrijgbaar in verschillende maten en configuraties voor verschillende toepassingen en vereisten.
-
Gemakkelijk te installeren: ontworpen voor eenvoudige installatie en verwijdering, onderhoud en reparaties vergemakkelijken.
Bij de toepassing van deze verordening moet de in punt 1 bedoelde technische specificaties worden toegepast.
| Standaard |
WERKSTOFF NR. |
UNS |
JIS |
Vervaardiging |
| SS 317 |
1.4449 |
S31700 |
SUS 317 |
– |
| SS 317L |
1.4438 |
S31703 |
SUS 317L |
X2CrNiMo18-15-4 |
Chemische samenstelling van ASME SA182 F317L roestvrijstalen flens
| Graad |
C |
Deeltjes |
- Jawel. |
P |
S |
Cr |
Mo. |
Ni |
Fe |
| SS 317 |
0.08 max. |
2.0 max |
1.0 max |
0.045 max. |
0.030 max. |
18.00 ¢ 20.00 |
3.00 ¢ 4.00 |
11.00 ¢ 15.00 |
57.845 min. |
| SS 317L |
0.035 max. |
2.0 max |
1.0 max |
0.045 max. |
0.030 max. |
18.00 ¢ 20.00 |
3.00 ¢ 4.00 |
11.00 ¢ 15.00 |
57.89 min. |
Mechanische sterkte vanASME SA182 F317L Vlekkeloos staal
| Dichtheid |
Smeltepunt |
Treksterkte |
Opbrengststerkte (0,2% Offset) |
Verlenging |
| 70,9 g/cm3 |
1400 °C (2550 °F) |
Psi 75000, MPa 515 |
Psi 30000, MPa 205 |
35 % |
| 70,9 g/cm3 |
1400 °C (2550 °F) |
Psi 75000, MPa 515 |
Psi 30000, MPa 205 |
35 % |
ASME SA182 F317L Vlekkeloos staal
| Standaard |
Klasse |
Diameter |
Boltcirkeldiameter |
Aantal bouten |
Boltgrootte |
Diameter van het boorgat |
| AS4087 |
PN14 |
95 |
67 |
4 |
M12 |
14 |
| AS 2129 Flanke |
Tabel C |
95 |
67 |
4 |
13 |
14 |
| Tabel D |
95 |
67 |
4 |
13 |
14 |
| Tabel E |
95 |
67 |
4 |
13 |
14 |
| Tabel F |
95 |
67 |
4 |
13 |
14 |
| Tabel H |
114 |
83 |
4 |
16 |
17 |
| Tabel J |
114 |
83 |
4 |
16 |
17 |
| ANSI B16.5 |
ANSI 150 |
89 |
60 |
4 |
13 |
16 |
| ANSI 300 |
95 |
67 |
4 |
13 |
16 |
| ANSI 600 |
95 |
67 |
4 |
13 |
16 |
| ANSI 900 |
121 |
83 |
4 |
19 |
22 |
| ANSI 1500 |
121 |
83 |
4 |
19 |
22 |
| ISO 7005 (DIN) Flens |
PN6 |
80 |
55 |
4 |
M10 |
11 |
| PN10 |
95 |
65 |
4 |
M12 |
14 |
| PN16 |
95 |
65 |
4 |
M12 |
14 |
| PN20 |
90 |
60.5 |
4 |
M14 |
16 |
| PN25 |
95 |
65 |
4 |
M12 |
14 |
| PN40 |
95 |
65 |
4 |
M12 |
14 |
Flangen
Flanken van roestvrij staal: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L, enz.
Duplex staalflens: UNS S31803, 2205, S31254 (254SMO)
Super duplex staalflens: UNS S32750, UNS S32760, UNS S32304, S31500
Flanken van koolstofstaal: ASTM A105, A105N, enz.
Flangen van legeringsstaal: F1, F11, F22, F5, F9, F91 enz.
Flanken van nikkellegering als hieronder:
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Toepassing
-
Pipesystemen: wordt gebruikt in leidingen om de juiste afstand tussen de flenzen te handhaven, de juiste uitlijning te garanderen en spanning op de leidingen te voorkomen.
-
Drukvaten: gebruikt in drukvaten om een consistente afstand en uitlijning te garanderen, wat cruciaal is voor het behoud van de structurele integriteit.
-
Warmtewisselaars: gebruikt in warmtewisselaars om de noodzakelijke afstand tussen de onderdelen te behouden, waardoor een efficiënte warmteoverdracht mogelijk wordt.
-
Industriële apparatuur: In verschillende industriële machines waar precieze afstand en uitlijning van cruciaal belang zijn voor optimale prestaties.
