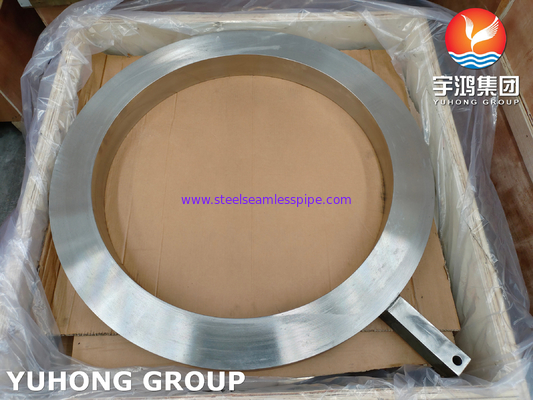

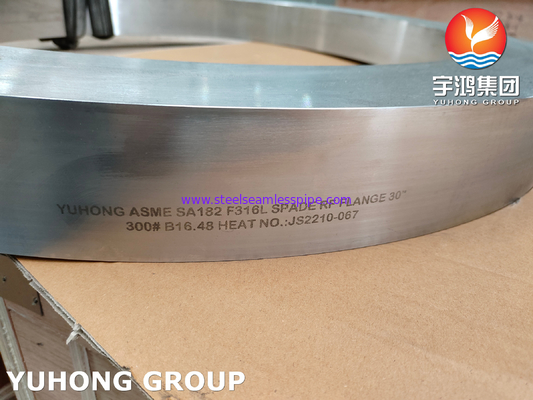

SPADEpaddle/blanks/blinds FLENZEN SA182 F317L/UNS B16.48 S31703/1,4449
Wat is een spadeflens?
De spadeflens is een rond stuk van metaal met een klein lusje en om tussen een flensverbinding ontworpen worden opgenomen en dan stevig in tempo worden vastgeklemd door de bouten vast te schroeven. Dit blokkeert de pijp en verhindert dwarsverontreiniging tussen vloeistoffen en staat ingenieurs toe om aan de pijpleiding te werken.
Uitgebreid gebruikt in de olie en de chemische procesindustrieën, kan een spadeflens op andere industrieën worden toegepast waar er een vereiste is om de stroom te blokkeren van één materiaal in een andere.
Over het algemeen wordt een spadeflens gehouden in een positie zodat de normale stroom kan plaatsvinden. Zodra de stroom moet ophouden, wordt de spadeflens geroteerd in de dichte positie en de pijp wordt totaal afgesloten zodat het nuldebiet mogelijk is.
Over het algemeen, zijn de spadeflenzen beschikbaar overeenkomstig API 590 en van ASTM 16,48 specificaties of gemaakt aan klantenvereisten.
Gelijkwaardige Rang van het Roestvrije staalflens van ASME SA182 F317L
NORM | WERKSTOFF NR. | UNS | JIS | EN |
SS 317 | 1.4449 | S31700 | SUS 317 | – |
SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
Chemische Samenstelling van het Roestvrije staalflens van ASME SA182 F317L
Rang | C | Mn | Si | P | S | Cr | Mo | Ni | Fe |
SS 317 | maximum 0,08 | 2.0 maximum | 1.0 maximum | maximum 0,045 | maximum 0,030 | 18.00 – 20,00 | 3.00 – 4,00 | 11.00 – 15,00 | 57,845 min |
SS 317L | maximum 0,035 | 2.0 maximum | 1.0 maximum | maximum 0,045 | maximum 0,030 | 18.00 – 20,00 | 3.00 – 4,00 | 11.00 – 15,00 | 57,89 min |
Mechanische Sterkte van het Roestvrije staalflens van ASME SA182 F317L
Dichtheid | Smeltpunt | Treksterkte | Opbrengststerkte (0.2%Offset) | Verlenging |
7.9 g/cm3 | 1400 °C (2550 °F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
7.9 g/cm3 | 1400 °C (2550 °F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35% |
Het Roestvrije staalflens van ASME SA182 F317L
Norm | Klasse | Diameter | De Diameter van de boutcirkel | Aantal Bouten | Boutgrootte | Diameter van Boutgat |
---|---|---|---|---|---|---|
AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
ALS Flens 2129 | Lijst C | 95 | 67 | 4 | 13 | 14 |
Lijst D | 95 | 67 | 4 | 13 | 14 | |
Lijst E | 95 | 67 | 4 | 13 | 14 | |
Lijst F | 95 | 67 | 4 | 13 | 14 | |
Lijst H | 114 | 83 | 4 | 16 | 17 | |
Lijst J | 114 | 83 | 4 | 16 | 17 | |
ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
Van ISO 7005 (DIN) de Flens | PN6 | 80 | 55 | 4 | M10 | 11 |
PN10 | 95 | 65 | 4 | M12 | 14 | |
PN16 | 95 | 65 | 4 | M12 | 14 | |
PN20 | 90 | 60.5 | 4 | M14 | 16 | |
PN25 | 95 | 65 | 4 | M12 | 14 | |
PN40 | 95 | 65 | 4 | M12 | 14 |
Van de het Roestvrije staalflens van ASME SA182 F317L de Drukclassificatie
Temperaturen. °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
---|---|---|---|---|---|---|---|
-20 tot 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Diverse Soorten Flenzen kunnen wij leveren zoals hieronder
1. Misstap-op Flenzen.
Misstap-op Flenzen hebben lagere eerste kosten dan de flenzen van de lassenhals omdat zij minder nauwkeurigheid in scherpe pijp aan lengte vereisen, en zij een groter gemak van groepering in assemblage verstrekken. Nochtans, is hun berekende sterkte onder interne druk ongeveer 2/3's de sterkte van de flenzen van de lassenhals, en hun leven onder moeheid is kortere 1/3. Misstap-op Flenzen zijn beperkt tot 1/2“ tot“ grootte 2 ½ in 1500lbs-norm.
2. Ingepaste Flenzen
De ingepaste Flenzen worden gebruikt voor speciale toepassingen. Zij kunnen zonder lassen worden geassembleerd en kunnen in uiterst de hoge drukdiensten worden gebruikt--bij of dichtbij luchtdruk--waar het legeringsstaal voor sterkte essentieel is. De ingepaste flenzen zijn niet geschikt voor voorwaarden die temperatuur of buigende spanningen impliceren, of in de cyclische omstandigheden waar de lekkage door de draden kan voorkomen.
3. De Flenzen van de lashals
De Flenzen van de lashals hebben een lange verminderde hub en een geleidelijke overgang van dikte in het gebied die van de stuiklas bij hen aansluiten zich aan de pijp. De verminderde hub verstrekt belangrijke versterking aan de flens en weerstand tegen het dishing. Dit type van flens heeft voor strenge de dienstvoorwaarden de voorkeur als gevolg van hoge druk, onder het vriespunt of hoge temperaturen.
4. Blinde Flenzen
De blinde Flenzen worden gebruikt om de einden van leidingen, kleppen en drukvatopeningen af te sluiten. De blinde Flenzen kunnen hoge spanning van interne druk behandelen en de boutlading aangezien het maximum in de blinde flens beklemtoont is buigende spanningen op het centrum.
5. De Flenzen van de contactdooslas
De Flenzen van de contactdooslas werden ontwikkeld voor gebruik bij het kleine groottehoge druk door buizen leiden. Met een interne las, zijn de flenzen van de contactdooslas sterker en hebben grotere moeheidssterkte dan dubbel lassen misstap- van een flens voorzien. Vlot droeg voorwaarden kan gemakkelijk worden bereikt door de interne las te malen. Deze flens wordt algemeen gebruikt in het chemische proces door buizen leiden.
6. Lap Joint Flanges
Lap Joint Flanges wordt gebruikt met overlappings gezamenlijke stomp. Worden de overlappings gezamenlijke flenzen algemeen gebruikt in koolstof of lage de leidingensystemen van het legeringsstaal die vaak voor inspectie en het schoonmaken moeten worden ontmanteld. Zij zouden niet op om het even welke punten moeten worden gebruikt waar de strenge buigende spanningen voorkomen.
Toepassing
