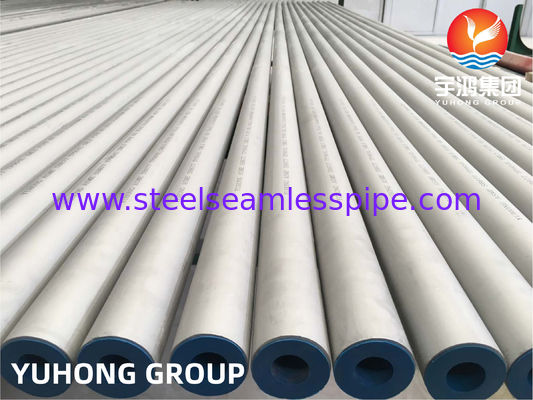

ASME SB677 TP904L Nikkellegering Pijp voor Industriële Toepassing
ASME SB677 is een materiaalstandaard in Sectie II, Deel B van de ASME Boiler and Pressure Vessel Code, getiteld "Nikkellegering Naadloze Pijp en Buis." Het specificeert de chemische samenstelling, mechanische eigenschappen, dimensionale toleranties en andere vereisten voor naadloze pijp gemaakt van nikkel- en nikkel-kobaltlegeringen. TP904L duidt een specifiek type hoogwaardig austenitisch roestvrij staal aan, vaak aangeduid als "super austenitisch roestvrij staal." Vanwege het hoge nikkelgehalte (ongeveer 25%) is de prestatie echter vergelijkbaar met die van nikkelbasislegeringen, met name wat betreft corrosiebestendigheid. Daarom wordt het in commerciële en industriële classificaties vaak aangeduid als een nikkelbasislegering.
De chemische samenstelling van 904L is C ≤ 0,03, Si ≤ 1,00, Mn ≤ 2,00, P ≤ 0,035, S ≤ 0,03, Ni: 23,0-25,0, Cr: 18,0-20,0, Mo: 3,0-4,0, Cu: 4,0-5,0. De minimale mechanische eigenschappen van 904L-legering bij kamertemperatuur: legering en toestand: 926, treksterkte (Rm N/mm2): 490, vloeigrens (RP0.2N/mm2): 216, rek A5%: 35
ASME SB677 TP904L Nikkellegering Pijp Samenstellingsbereik
| Kwaliteit |
C |
Mn |
Si |
P |
S |
Cr |
Mo |
Ni |
Cu |
| 904L |
0,020 |
2,00 |
1,00 |
0,045 |
0,035 |
19,0-23,0 |
4,0-5,0 |
23,0-28,0 |
1,0-2,0 |
Hoog nikkel kan een stabiele austenitische structuur bieden, waardoor de legering uitstekende taaiheid en weerstand tegen reducerende media en spanningscorrosiescheuren krijgt; hoog chroom biedt uitstekende weerstand tegen corrosie in oxiderende media; molybdeen kan de weerstand tegen chlorideputcorrosie en spleetcorrosie aanzienlijk verbeteren; koper is het belangrijkste element, waardoor 904L uitstekende corrosiebestendigheid heeft tegen reducerende zuren zoals zwavelzuur.
ASME SB677 TP904L Nikkellegering Pijp Mechanische Eigenschappen
| Kwaliteit |
Treksterkte (MPa) min |
Vloeigrens 0,2% Proof (MPa) min |
Rek (% in 50mm) min |
Hardheid |
| Rockwell B (HR B) |
Brinell (HB) |
| 904L |
490 |
220 |
35 |
70-90 typisch |
- |
| Rockwell Hardheid waarde bereik is alleen typisch; andere waarden zijn gespecificeerde limieten. |
ASME SB677 TP904L Nikkellegering Pijp Typische Fysische Eigenschappen
| Kwaliteit |
Dichtheid
(kg/m3) |
Elasticiteitsmodulus
(GPa) |
Gemiddelde Coëfficiënt van Thermische Expansie (m/m/C) |
Thermische Geleidbaarheid
(W/m.K) |
Specifieke Warmte 0-100C
(J/kg.K) |
Elektrische Weerstand
(n.m) |
| 0-100C |
0-315C |
0-538C |
Bij 20C |
Bij 500C |
| 904L |
8000 |
200 |
15 |
- |
- |
13 |
- |
500 |
850 |
ASME SB677 TP904L Nikkellegering Pijp Typische Toepassing
-
Petrochemie en Aardgas: Procesleidingssystemen voor offshore olie- en gasplatforms (vooral die media met chloride bevatten); warmtewisselaars en leidingen in rookgasontzwavelingssystemen; en het hanteren van zure omgevingen die waterstofsulfide en kooldioxide bevatten.
-
Proceschemische Industrieën: Apparatuur voor de productie, opslag en transport van zwavelzuur (bijv. koelers, leidingen, pompen en kleppen); apparatuur voor de productie van fosforzuur en fosfaatmeststoffen; en productiefaciliteiten voor organische zuren zoals azijnzuur en mierenzuur.
-
Milieubescherming en Waterzuivering: Zeewaterkoelingsleidingssystemen; behandeling van stortplaatsuitloging en systemen voor de behandeling van afvalwater met een hoog chloridegehalte.
-
Papier- en Farmaceutische Industrieën: Apparatuur en leidingen voor het hanteren van corrosieve chemicaliën.
