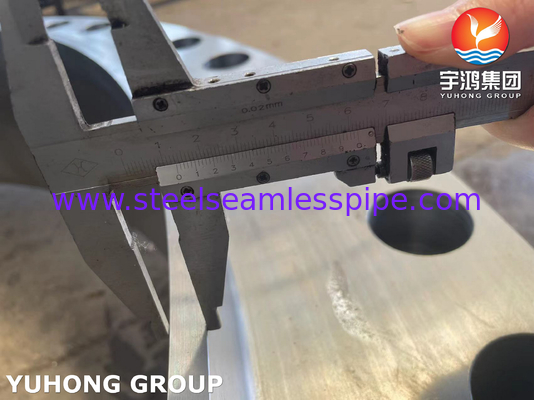

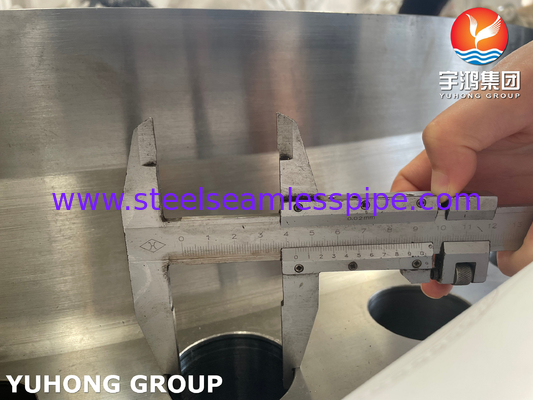

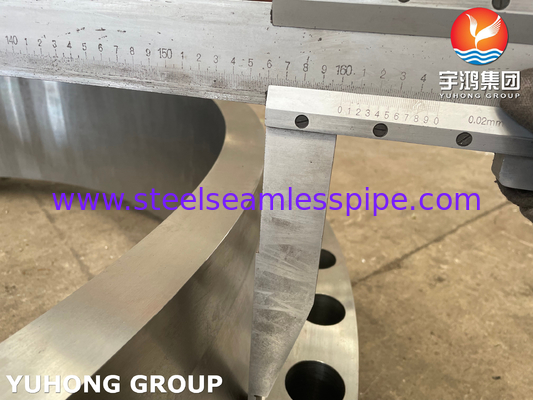

gesmeed ASTM A105 carrosserieflens van koolstofstaal voor warmtewisselaar
De flenzen van de carrosserie fungeren als verbindingen die de verschillende componenten van een warmtewisselaar verbinden en zorgen voor een veilige en afgesloten montage.De flens heeft vaak bouten gaten geplaatst voor een specifieke oriëntatie met de klep, en kunnen worden ontworpen voor elke combinatie van las- of boutentoepassingen.Flanken kunnen worden gebruikt om carrosseriepanelen of structurele elementen tijdens de montage aan elkaar te bevestigen.Het ontwerp, de grootte en het materiaal van een carrosserieflens kunnen sterk variëren afhankelijk van de specifieke toepassing en de vereisten.gekozen op basis van factoren zoals sterkte, duurzaamheid en corrosiebestendigheid.
ASTM A105 Carbon Steel Flange
| Materiaalkwaliteit |
ASTM A105 |
| Standaard |
ASTM A105 en ASME B16.5 |
| Vervaardigingsmethode |
gesmeed |
| Grootte |
1/2" tot 48", sch5S tot sch.XXS |
| Klasse |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Oppervlaktebehandeling |
Gegalvaniseerde/anti-corrosiecoating |
| Toepassing |
Voor het aansluiten van buizen |
Flangen
Flanken van roestvrij staal: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L, enz.
Duplex staalflens: UNS S31803, 2205, S31254 (254SMO)
Super duplex staalflens: UNS S32750, UNS S32760, UNS S32304, S31500
Flanken van koolstofstaal: ASTM A105, A105N, enz.
Flangen van legeringsstaal: F1, F11, F22, F5, F9, F91 enz.
Flanken van nikkellegering als hieronder:
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Verscheidene soorten flenzen kunnen we leveren als hieronder:
1- Slip-on flenzen.
Slip-on flenzen hebben een lagere aanvankelijke kosten dan lashals flenzen omdat ze minder nauwkeurigheid vereisen bij het snijden van de pijp naar lengte, en ze bieden een groter gemak van uitlijning in de assemblage.hun berekende sterkte onder interne druk is ongeveer 2/3 van de sterkte van lashalsflensSlip-on flenzen zijn beperkt tot 1/2" tot 21⁄2" afmetingen in 1500lbs standaard.
2Flangen met draad
Gedrukte flenzen worden voor speciale toepassingen gebruikt.Ze kunnen worden samengesteld zonder lassen en kunnen worden gebruikt in extreem hoge druk diensten - bij of nabij atmosferische druk - waar legering staal is essentieel voor de sterkteDe draadvliezen zijn niet geschikt voor omstandigheden waarbij de temperatuur of de buigstrekkingen aanwezig zijn, noch voor cyclische omstandigheden waarin er lekkage door de draden kan optreden.
3. gesolde halsflenzen
Sweishalsflenzen hebben een lange conische knooppunt en geleidelijke overgang van dikte in het gebied van de achterste las die ze verbindt met de pijp.De conische knooppunt zorgt voor een belangrijke versterking van de flenster en weerstand tegen vervormingDit type flens wordt de voorkeur gegeven voor moeilijke bedrijfsomstandigheden als gevolg van hoge druk, onder nul of hoge temperaturen.
4Blinde flenzen
Blinde flenzen worden gebruikt om de uiteinden van leidingen, kleppen en drukvatopeningen af te wissen.Blinde flenzen kunnen hoge spanningen van interne druk en boutenbelasting aan, omdat de maximale spanningen in de blinde flense buigspanningen in het midden zijn.
5. Socket weld flenzen
Met een interne las, zijn de flenzen ontwikkeld voor gebruik op kleine hogedrukleidingen.Socket weld flens zijn sterker en hebben een grotere vermoeidheidsterkte dan dubbel lassen een slip-on flens. Een gladde boorconditie kan gemakkelijk worden bereikt door de interne las te slijpen. Deze flens wordt vaak gebruikt in chemische procesleidingen.
6. Lap Joint Flanges
Lap Joint Flanges worden vaak gebruikt in koolstof- of laaggelegeerde stalen leidingsystemen die vaak moeten worden ontmanteld voor inspectie en reiniging.Ze mogen niet worden gebruikt op plaatsen waar ernstige buigspanningen optreden..
Een aantal gebruikelijke toepassingen van flenzen:
-
Pijpverbindingen: Flanken worden gebruikt om pijpen met elkaar te verbinden.Flangen zorgen ook voor een sterk en veilig gewricht, waardoor lekken van het aansluitpunt worden voorkomen.
-
Drukvaten: flenzen worden gebruikt in drukvaten zoals ketels, tanks en reactoren.en andere onderdelen aan het vat, met behoud van een strakke afdichting onder hoge drukomstandigheden.
-
Valven: In klepassemblages worden flenzen vaak gebruikt om de klep met het aangrenzende leidingsysteem te verbinden.Deze opstelling maakt het gemakkelijk om kleppen voor reparatie of vervanging te installeren en te verwijderen zonder de verbindingen van de leidingen te verstoren.
-
Pompen en compressoren: flenzen worden gewoonlijk gebruikt in pomp- en compressorsystemen om de in- en uitlaatopeningen van de apparatuur met de bijbehorende leidingen te verbinden.Ze zorgen voor een veilige verbinding en een goede uitlijning, wat van cruciaal belang is voor een efficiënte werking en minimale lekken.
-
Warmtewisselaars: flenzen zijn integrale onderdelen van warmtewisselaars die aansluitpunten bieden voor de buizen of kanalen die het verwarmings- of koelmiddel dragen.Flangen maken het mogelijk om het buisblad aan de omhulsel of het hoofd van de warmtewisselaar te bevestigen, het creëren van een afgesloten behuizing.
