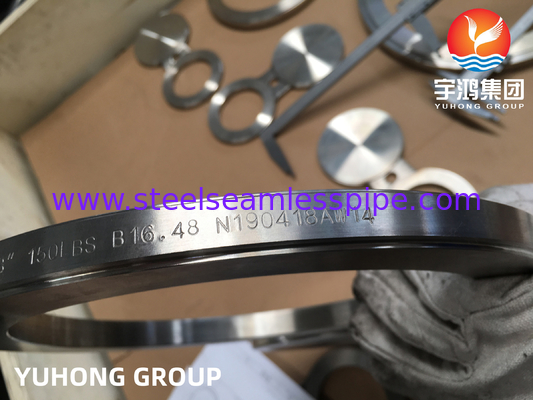

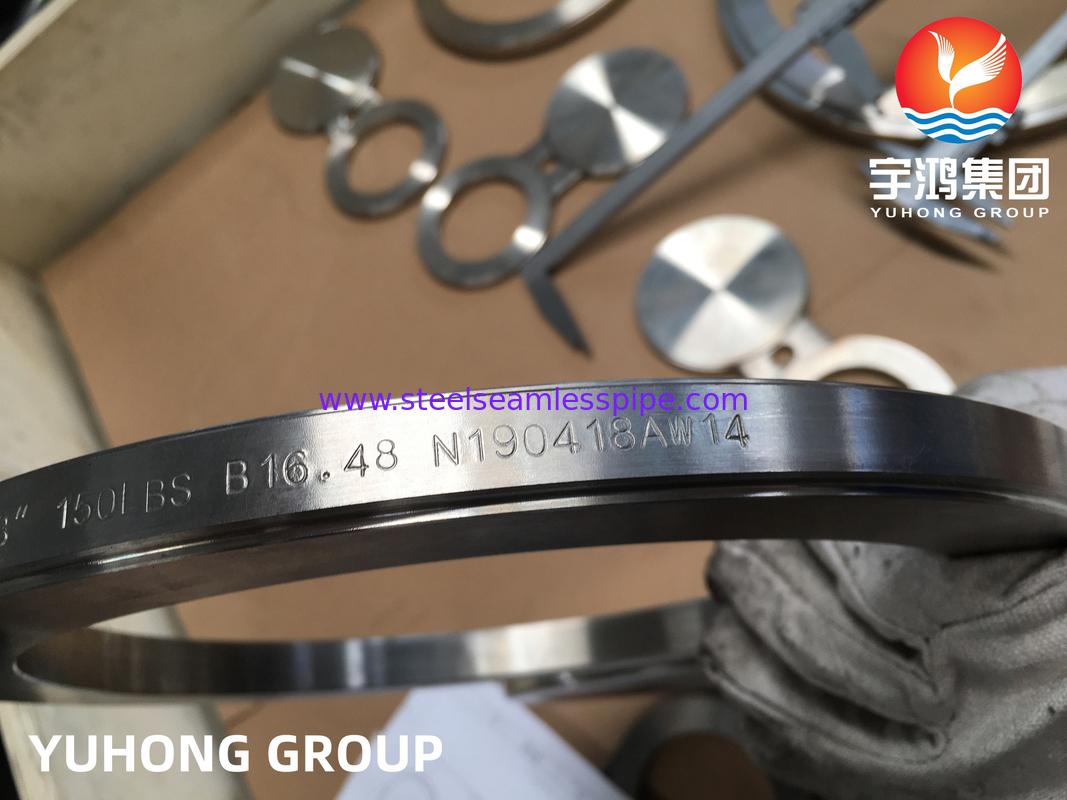

Spectacle Blind Flange, ASTM A182 F316L roestvrij staal Figuur 8 Flange, RF ASME B16.48
Spectacle Blind FlangeOok bekend alsFiguur 8 Flanke, is een combinatie van de twee die kan worden gedraaid om te functioneren als een Single Bind of een Ring Spacer.Deze flens is over het algemeen een stuk metaal dat is gesneden om te passen tussen twee buis flens en meestal ingeklemd tussen twee pakkingenEen brilblinde flens is vaak gemaakt van twee metalen schijven die met een klein stuk staal aan elkaar zijn bevestigd.Daarom heet het Spectacle Bind Flange.Onze Groep kan Spectacle Blind Flange leveren met verschillende soorten verbindingsgevel (RF, FF, RTJ) in serie klasse 150/300/600/900/1500/2500 in overeenstemming met de dimensionale normen ASME B16.48.
ASTM A182 F316Lis een standaardspecificatie voor gesmeed of gewalst legering en roestvrij staal buisflens, fittings, kleppen en onderdelen voor hoge temperatuur service.Een brilblinde flens is een soort flens die wordt gebruikt om secties van een leidingsysteem te scheiden of te isolerenHet bestaat uit een paar metalen schijven die met elkaar zijn verbonden door middel van een centrale bout of scharnier.De ASTM A182 F316L brilblinde flens is speciaal vervaardigd van roestvrij staal van de kwaliteit 316LDit materiaal biedt een verbeterde corrosiebestendigheid en wordt vaak gebruikt in toepassingen waar lassen vereist is.De brilblinde flens wordt gewoonlijk gebruikt in leidingsystemen waar regelmatig onderhoud of inspectie vereist isDoor de schijven eenvoudig te draaien, kan de vloeistofstroom gemakkelijk worden afgesloten zonder dat leidingen moeten worden verwijderd of losgekoppeld.Dit maakt het een handige en praktische oplossing voor verschillende industriële toepassingen.
Gelijkwaardige kwalificaties:
| GRAAD |
WERKSTOFF nr./ DIN |
UNS |
JIS |
BS |
GOST |
AFNOR |
| SS316L |
1.4404 / 1.4435 |
S31603 |
SUS 316L |
316S11 / 316S13 |
03Ch17N14M3 / 03Ch17N14M2 |
Z3CND17 |
Kenmerken van blindingsflenzen van roestvrij staal:
1. Corrosiebestendigheid:ASTM A182 F316L Spectacle Blind Flange is gemaakt van roestvrij staal van de kwaliteit 316L, dat bekend staat om zijn uitstekende corrosiebestendigheid in een breed scala aan corrosieve omgevingen.
2- Hoge sterkte:De ASTM A182 F316L Spectacle Blind Flange heeft een hoge treksterkte, waardoor deze geschikt is voor toepassingen onder hoge druk en hoge temperatuur.
3- Goed duurzaam:Roestvrij staal 316L staat bekend om zijn duurzaamheid en lange levensduur, waardoor de ASTM A182 F316L Spectacle Blind Flange een betrouwbare keuze is voor industriële toepassingen.
4Eenvoudige installatie:De ASTM A182 F316L brilblinde flens is gemakkelijk te installeren en vereist minimaal onderhoud, waardoor stilstandstijden en totale kosten worden verminderd.
5Verscheidenheid:De ASTM A182 F316L Spectacle Blind Flange is geschikt voor een breed scala aan toepassingen in verschillende industrieën, waaronder de olie- en gasindustrie, de petrochemische, chemische en maritieme industrie.
6Leekbestendig ontwerp:Het ontwerp van de brilblinde flens zorgt voor een strakke afdichting, waardoor lekken worden voorkomen en de integriteit van het leidingsysteem wordt gewaarborgd.
7- Naleving van normen:De ASTM A182 F316L brilblinde flens voldoet aan de ASTM- en ASME-normen, waardoor kwaliteit en prestatie consistentie worden gewaarborgd.
Chemische samenstelling ((%):
| C |
Deeltjes |
- Jawel. |
P |
S |
Cr |
Mo. |
Ni |
N |
| 0.10 max. |
2.00 max. |
0.75 max. |
0.045 max. |
0.030 max. |
16.00-18.00 |
2.00-3.00 |
10.00-14.00 |
0.10 max. |
Mechanische eigenschappen:
| Graad |
Dichtheid |
Smeltebereik |
MPa-Psi treksterkte |
MPa-Psi-opbrengststerkte (0,2% offset) |
Verlenging |
| SS316L |
80,0 g/cm3 |
1399 °C (2550 °F) |
75000 Psi ((515MPa) |
30000 Psi (205 MPa) |
35 % |
Toepassingen:
1Chemische verwerkende industrie:ASTM A182 F316L brilblinde flenzen worden vaak gebruikt in de chemische verwerkingsindustrie voor toepassingen zoals chemische reactoren, distillatie kolommen en opslagtanks.De hoge corrosiebestendigheid van ASTM A182 F316L maakt het geschikt voor de behandeling van een breed scala aan corrosieve chemicaliën.
2Petrochemische industrie:Petrochemische installaties gebruiken vaak ASTM A182 F316L brilblinde flenzen in verschillende apparatuur zoals warmtewisselaars, pijpleidingen en opslagtanks.De hoge temperatuur- en drukbestendigheid van ASTM A182 F316L maakt het ideaal voor deze veeleisende toepassingen.
3Farmaceutische industrie:De farmaceutische industrie vereist hoogwaardige en hygiënische apparatuur om de kwaliteit en zuiverheid van farmaceutische producten te waarborgen.ASTM A182 F316L brilblinde flenzen worden vaak gebruikt in farmaceutische verwerkingsapparatuur vanwege hun uitstekende corrosiebestendigheid en gemakkelijke reinigbaarheid.
4Voedsel- en drankenindustrie:ASTM A182 F316L brilblinde flenzen worden veel gebruikt in de voedings- en drankenindustrie voor toepassingen zoals verwerkingsapparatuur, opslagtanks en leidingsystemen.De hygiënische eigenschappen van ASTM A182 F316L maken het geschikt voor de behandeling van voedingsmiddelen en dranken..
5Waterbehandeling:Waterzuiveringsinstallaties gebruiken vaak ASTM A182 F316L brilblinde flenzen in verschillende apparatuur zoals pompen, kleppen en leidingsystemen.De hoge corrosiebestendigheid van ASTM A182 F316L zorgt voor de levensduur en betrouwbaarheid van waterzuiveringssystemen.
6Energieproductie:Energiecentrales hebben voor hun apparatuur hoogwaardige materialen nodig om hoge temperaturen en druk te kunnen weerstaan.ASTM A182 F316L brilblinde flenzen worden vaak gebruikt in apparatuur voor het opwekken van elektriciteit, zoals ketels, turbines en warmtewisselaars vanwege hun uitstekende mechanische eigenschappen en corrosiebestendigheid.
