ASME B16.5 ASTM A182 F310 WNRTJ-flens van roestvrij staal voor industrie

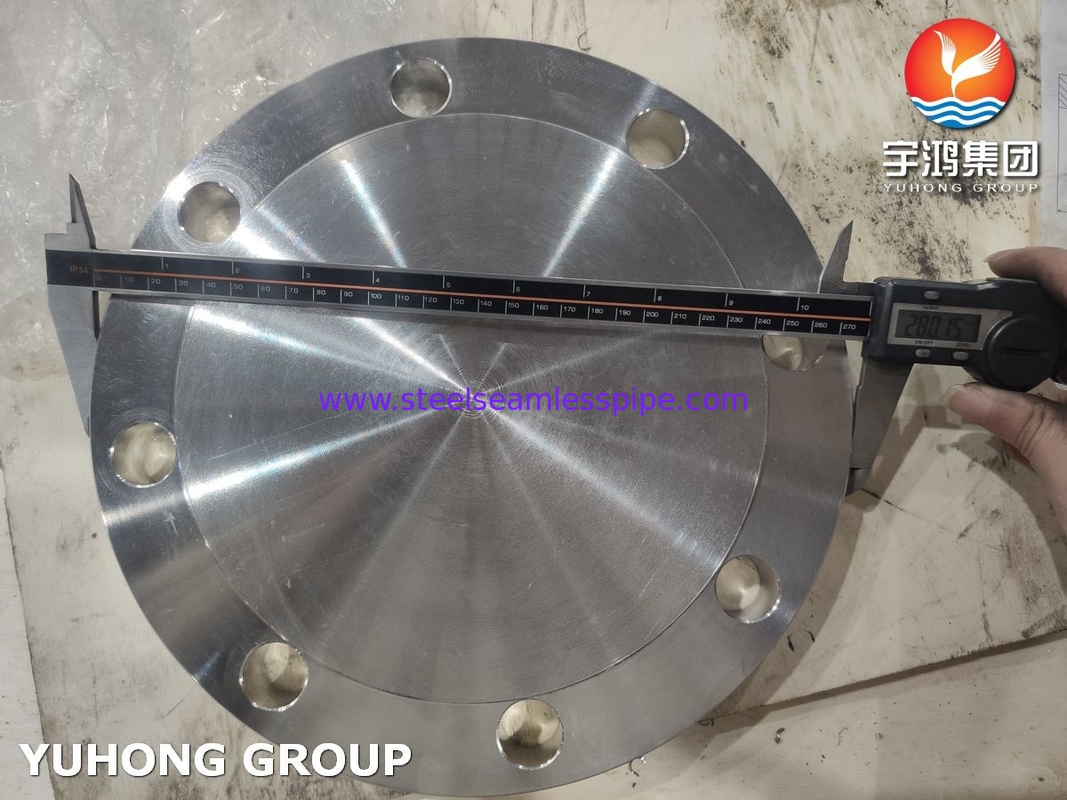

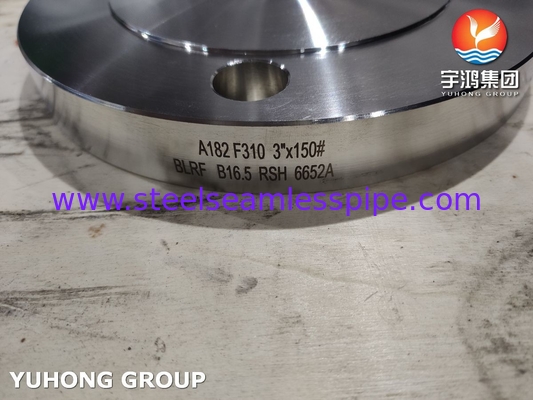

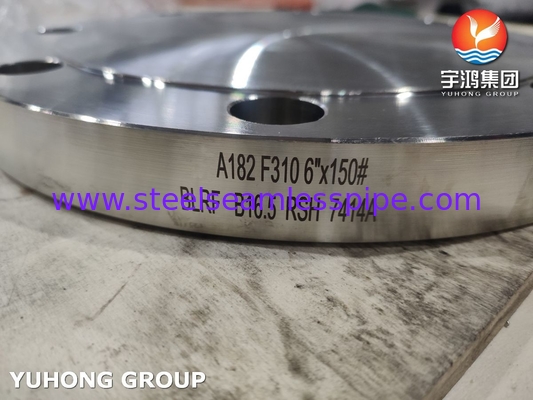

ASTM A182 F310is een specificatie voor een hoogtemperatuurlegeringsstaal dat bekend staat als roestvrij staal klasse 310.blinde flensis een soort flens die wordt gebruikt om het einde van een pijp of vat te sluiten.Blinde flenzen worden meestal gebruikt in toepassingen waarbij het noodzakelijk is om een pijpleiding te beëindigen of een afgesloten einde te creërenDeze worden ook gebruikt voor drukproeven of wanneer in de toekomst een uitbreiding van het leidingsysteem nodig is.
Blinde flenzen worden doorgaans aan de pijp of het vat bevestigd door te lassen.blinde flenzen worden vaak gebruikt in combinatie met pakkingenDe pakking wordt geplaatst tussen de blinde flens en de paringsflens of de uitrusting om een strak en lekkagebestendige afdichting te creëren.
ASTM A182 F310/310S/310H gelijkwaardige kwaliteit flens
| Standaard | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | Vervaardiging |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | – | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | – | X8CrNi25-21 |
| SS 310H | – | S31009 | – | – | – | – | –
|
ASTM A182 F310/310S/310H Chemische samenstelling van flenzen
| Graad | Ni | P | S | C | Deeltjes | - Jawel. | Cr | Mo. | Fe |
| SS 310 | 19.00 ¢ 21.00 | 0.020 max | 0.015 max | 0.015 max | 2.0 max | 0.15 max. | 24.00 ¢ 26.00 | 0.10 max. | 54.7 min. |
| SS 310S | 19.00 ¢ 21.00 | 0.045 max. | 0.030 max. | 0.08 max. | 2.0 max | 1.00 max. | 24.00 ¢ 26.00 | 0.75 max. | 53.095 min. |
| SS 310H | 19.00 ¢ 21.00 | 0.045 max. | 0.030 max. | 0.04 ¢ 0.10 | 2.0 max | 1.00 max. | 24.00 ¢ 26.00 | – | 53.885 min. |
ASTM A182 SS 310 Flenzen Mechanische eigenschappen
| Treksterkte | Opbrengststerkte (0,2% Offset) | Dichtheid | Smeltepunt | Verlenging |
| Psi 75000, MPa 515 | Psi 30000, MPa 205 | 70,9 g/cm3 | 1402 °C (2555 °F) | 40 % |
Flangen
Flanken van roestvrij staal: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L, enz.
Duplex staalflens: UNS S31803, 2205, S31254 (254SMO)
Super duplex staalflens: UNS S32750, UNS S32760, UNS S32304, S31500
Flanken van koolstofstaal: ASTM A105, A105N, enz.
Flangen van legeringsstaal: F1, F11, F22, F5, F9, F91 enz.
Flanken van nikkellegering als hieronder:
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Flangen van koperen legeringen: koper, koper en pistool
Verschillende soorten flenzen kunnen we leveren als hieronder
1- Slip-on flenzen.
Slip-on flenzen hebben een lagere aanvankelijke kosten dan lashals flenzen omdat ze minder nauwkeurigheid vereisen bij het snijden van de pijp naar lengte, en ze bieden een groter gemak van uitlijning in assemblage.hun berekende sterkte onder interne druk is ongeveer 2/3 van de sterkte van lashalsflensSlip-on flenzen zijn beperkt tot 1/2" tot 21⁄2" afmetingen in 1500lbs standaard.
2Flangen met draad
Gedrukte flenzen worden voor speciale toepassingen gebruikt.Ze kunnen worden samengesteld zonder lassen en kunnen worden gebruikt in extreem hoge druk diensten - bij of nabij atmosferische druk - waar legering staal is essentieel voor de sterkteDe draadvliezen zijn niet geschikt voor omstandigheden waarbij de temperatuur of de buigstrekkingen aanwezig zijn, noch voor cyclische omstandigheden waarin er lekkage door de draad kan optreden.
3. gesolde halsflenzen
Sweishalsflangen hebben een lange conische knooppunt en geleidelijke overgang van dikte in het gebied van de achterste las die ze verbindt met de pijp.De conische knooppunt zorgt voor een belangrijke versterking van de flenster en weerstand tegen vervormingDit type flens wordt de voorkeur gegeven voor zware bedrijfsomstandigheden als gevolg van hoge druk, onder nul of hoge temperaturen.
4Blinde flenzen
Blinde flenzen worden gebruikt om de uiteinden van leidingen, kleppen en drukvatopeningen af te wissen.Blinde flenzen kunnen hoge spanningen van interne druk en boutenbelasting aan, omdat de maximale spanningen in de blinde flense buigspanningen in het midden zijn.
5. Socket weld flenzen
Met een interne las, zijn de flenzen ontwikkeld voor gebruik op kleine hogedrukleidingen.Socket weld flens zijn sterker en hebben een grotere vermoeidheidsterkte dan dubbel lassen een slip-on flens. Glanzere boorcondities kunnen gemakkelijk worden bereikt door de interne las te slijpen. Deze flens wordt vaak gebruikt in chemische procesleidingen.
6. Lap Joint Flanges
Lap Joint Flanges worden vaak gebruikt in koolstof- of laaglegeringsstaalleidingsystemen die vaak moeten worden ontmanteld voor inspectie en reiniging.Ze mogen niet worden gebruikt op plaatsen waar ernstige buigspanningen optreden..
Toepassingen
ASTM A182 F310 blinde flenzen worden vaak gebruikt in industrieën zoals petrochemie, chemie, elektriciteitsopwekking en olie en gas.met een vermogen van niet meer dan 50 W, ketels, drukvaten en leidingsystemen.
