ANSI / ASME B16.5 ASTM A105 Carbon Steel Blind Flange Gesmeed Flange
ASTM A105 is een standaardspecificatie die betrekking heeft op gesmeed koolstofstaalleidingscomponenten voor gebruik bij omgevings- en hogere temperatuur in druksystemen.A105-flenzen worden vaak gebruikt bij hoge druk en hoge temperatuur. Ze zijn verkrijgbaar in verschillende soorten zoals lashals, slip-on, socket weld, draad, blinde en lap joint flenzen. Blinde flenzen worden gebruikt om de uiteinden van leidingsystemen of vaten te sluiten,en ze hebben geen opening voor een buis om door te gaanZe worden gewoonlijk gebruikt om de uiteinden van buizen af te sluiten om de stroom van vloeistof of gas te voorkomen.Blinde flenzen worden ook gebruikt voor drukonderzoek van een pijpleiding of een vat door het einde af te blokkeren voordat druk wordt uitgeoefend.
De verschillen tussen ASTM A105 en ASTM A105N flenzen gaan voornamelijk om warmtebehandeling, mechanische eigenschappen en toepassingsgeschiktheid:
Warmtebehandeling:
- ASTM A105: wordt gebruikt in de gesmeed toestand, wat betekent dat er geen extra warmtebehandeling buiten het smeden plaatsvindt.
- ASTM A105N: vereist normalisatie (verwarming tot een specifieke temperatuur gevolgd door luchtkoeling), verfijning van de microstructuur voor verbeterde mechanische eigenschappen.
Mechanische eigenschappen:
- A105N vertoont doorgaans verbeterde taaiheid, sterkte en buigzaamheid als gevolg van normalisatie.
- A105N vereist vaak Charpy V-notch-inslagonderzoek om voldoende taaiheid te garanderen, vooral voor toepassingen met lage temperatuur of cyclische belasting.

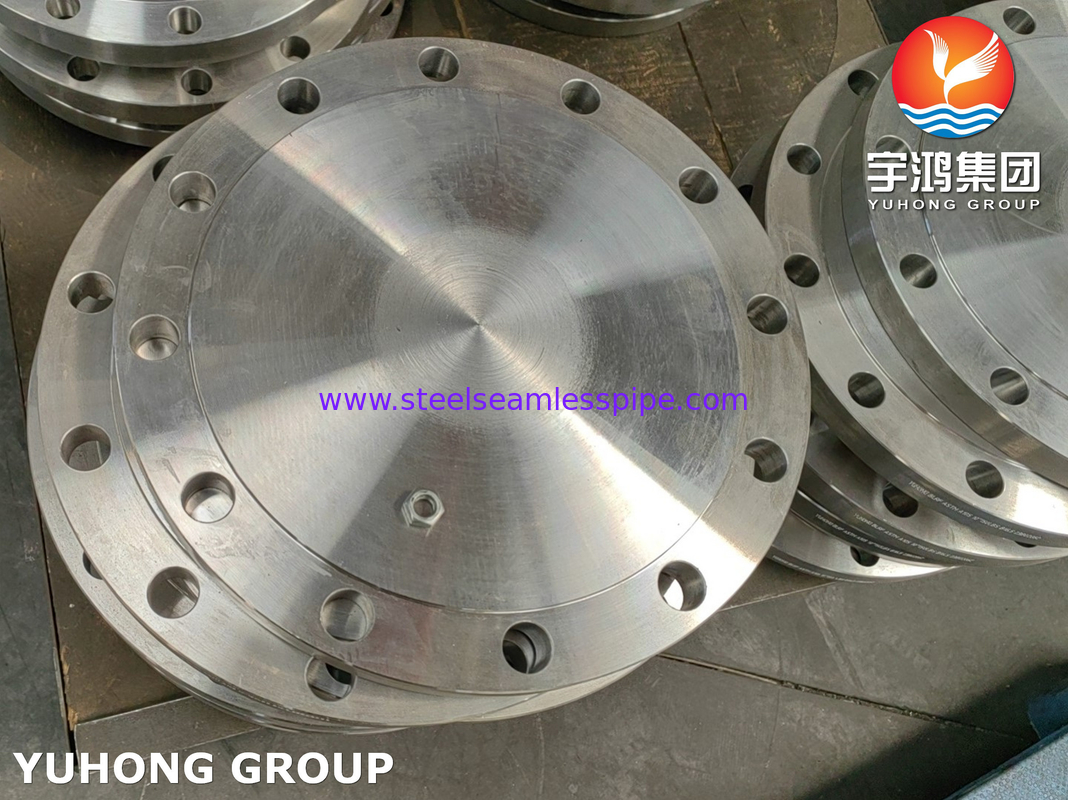

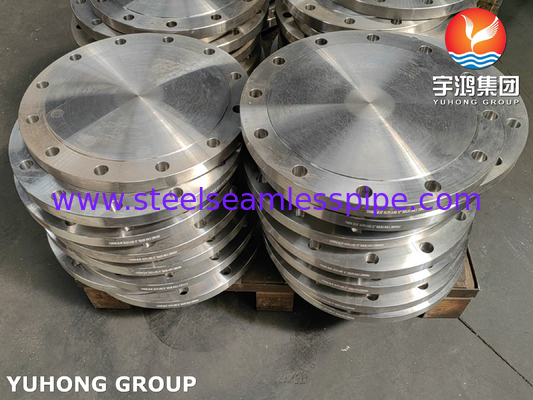

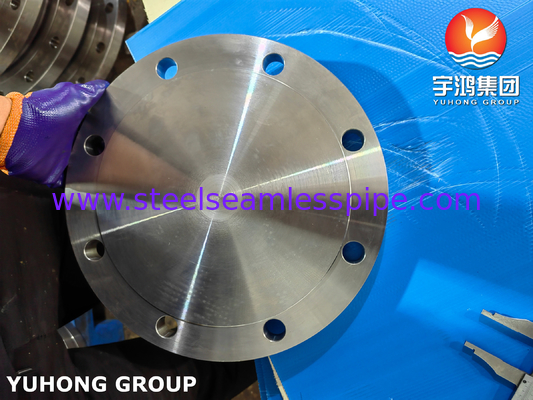

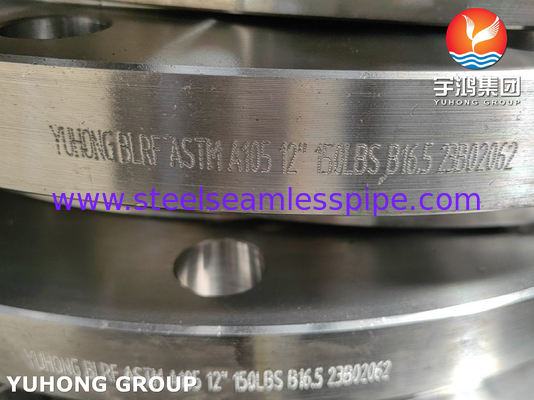

ASTM A105 blinde flens van koolstofstaal
| Materiaalkwaliteit |
ASTM A105 / ASME A105N |
| Standaard |
ANSI / ASME B16.5 |
| Vervaardigingsmethode |
gesmeed |
| Grootte |
1/2" tot 48" |
| Klasse |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Oppervlaktebehandeling |
Gegalvaniseerde/anti-corrosiecoating/zwarte verf |
| Toepassing |
Voor het aansluiten van buizen |
Flangen
Flanken van roestvrij staal: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L, enz.
Duplex staalflens: UNS S31803, 2205, S31254 (254SMO)
Super duplex staalflens: UNS S32750, UNS S32760, UNS S32304, S31500
Flanken van koolstofstaal: ASTM A105, A105N, enz.
Flangen van legeringsstaal: F1, F11, F22, F5, F9, F91 enz.
Flanken van nikkellegering als hieronder:
Monel 400 & K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Verscheidene soorten flenzen kunnen we leveren als hieronder:
1- Slip-on flenzen.
Slip-on flenzen hebben een lagere aanvankelijke kosten dan lashals flenzen omdat ze minder nauwkeurigheid vereisen bij het snijden van de pijp naar lengte, en ze bieden een groter gemak van uitlijning in de assemblage.hun berekende sterkte onder interne druk is ongeveer 2/3 van de sterkte van lashalsflensSlip-on flenzen zijn beperkt tot 1/2" tot 21⁄2" afmetingen in 1500lbs standaard.
2Flangen met draad
Gedrukte flenzen worden voor speciale toepassingen gebruikt.Ze kunnen worden samengesteld zonder lassen en kunnen worden gebruikt in extreem hoge druk diensten - bij of nabij atmosferische druk - waar legering staal is essentieel voor de sterkteDe draadvliezen zijn niet geschikt voor omstandigheden waarbij de temperatuur of de buigstrekkingen aanwezig zijn, noch voor cyclische omstandigheden waarbij er lekkage door de draden kan optreden.
3. gesolde halsflenzen
Sweishalsflenzen hebben een lange conische knoop en geleidelijke overgang van dikte in het gebied van de achterste las die ze verbindt met de pijp.De conische knooppunt zorgt voor een belangrijke versterking van de flenster en weerstand tegen vervormingDit type flens wordt de voorkeur gegeven voor moeilijke bedrijfsomstandigheden als gevolg van hoge druk, onder nul of hoge temperaturen.
4Blinde flenzen
Blinde flenzen worden gebruikt om de uiteinden van leidingen, kleppen en drukvatopeningen af te wissen.Blinde flenzen kunnen hoge spanningen van interne druk en boutenbelasting aan, omdat de maximale spanningen in de blinde flense buigspanningen in het midden zijn.
5. Socket weld flenzen
Met een interne las, zijn de flenzen ontwikkeld voor gebruik op kleine hogedrukleidingen.Socket weld flens zijn sterker en hebben een grotere vermoeidheidsterkte dan dubbel lassen een slip-on flens. Een gladde boorconditie kan gemakkelijk worden bereikt door de interne las te slijpen. Deze flens wordt vaak gebruikt in chemische procesleidingen.
6. Lap Joint Flanges
Lap Joint Flanges worden meestal gebruikt in koolstof- of laaggelegeerde stalen leidingsystemen die vaak moeten worden ontmanteld voor inspectie en reiniging.Ze mogen niet worden gebruikt op plaatsen waar ernstige buigspanningen optreden..
Toepassingen
- pijpleidingssystemen voor het vervoer van olie, gas en andere vloeistoffen
- Raffinaderij- en chemische verwerkingsapparatuur
- warmtewisselaars en -ketels
- Energieproductieapparatuur
- Buitenlandse boorplatformen
