ASTM A182 / ASME SA182 F60 UNS32205 Slip On Flanges Duplex Steel Flanges B16.5

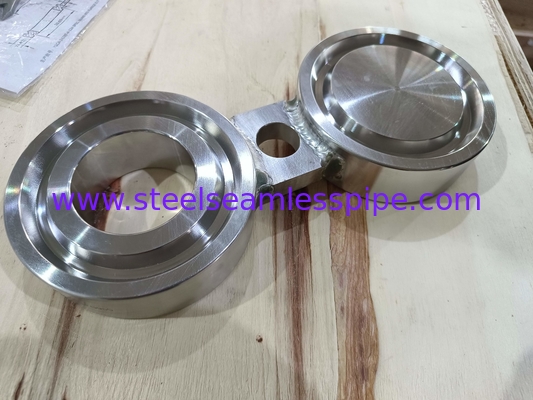

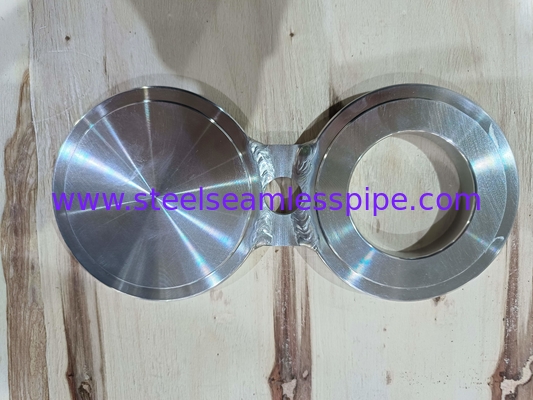

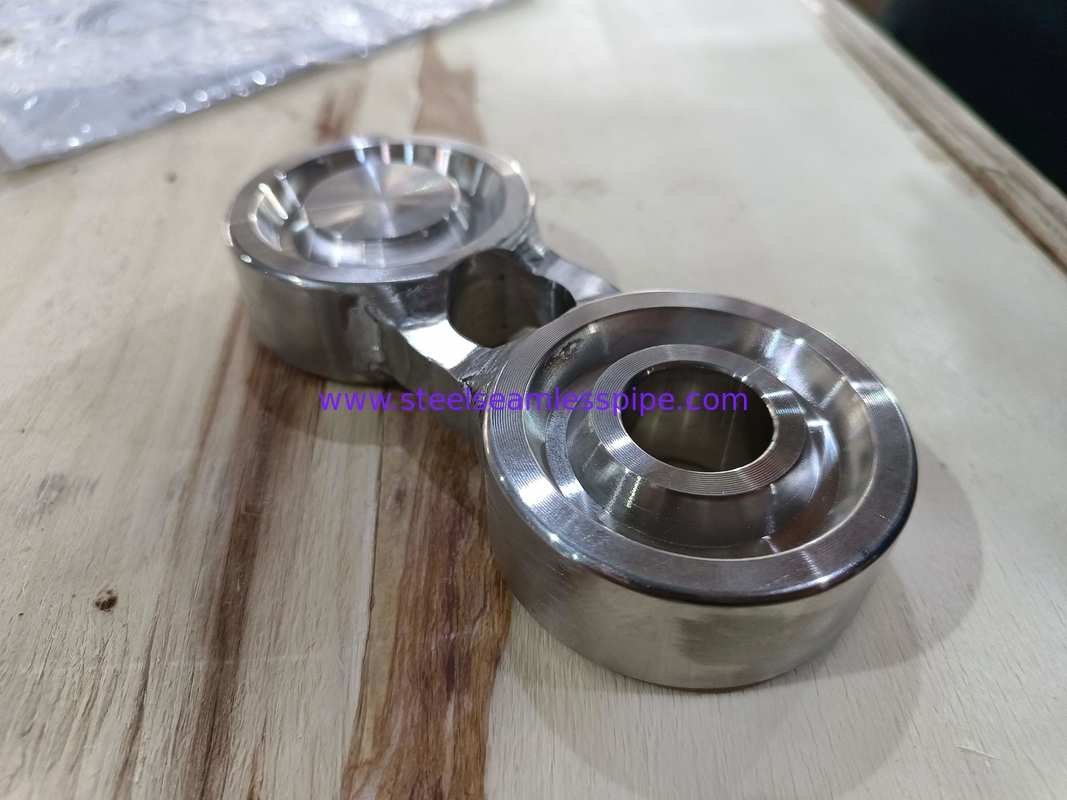

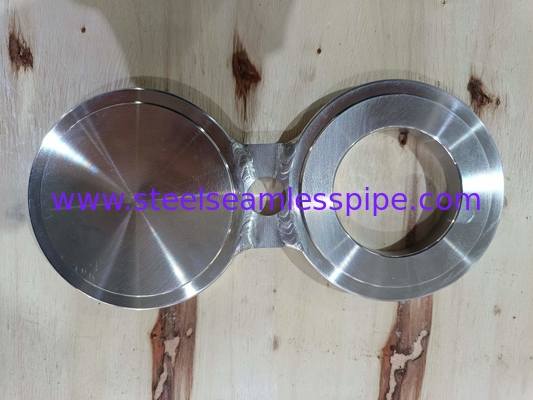

De Spectacle Blind Flange is een speciaal buisstuk dat hoofdzakelijk wordt gebruikt in industriële leidingsystemen.een flenst met gaten (die aan de buis kunnen worden aangesloten) en een vaste plaat (ook een blinde plaat of stopplaat genoemd) die ermee wordt gebruiktDe twee delen zijn met elkaar verbonden door bouten en moeren.
De belangrijkste voordelen van dit ontwerp zijn de flexibiliteit en het gemak. Wanneer de pijpleiding moet worden gereinigd, gerepareerd of tijdelijk gesloten, kan de vaste plaat worden verwijderd door de bouten te verwijderen,en vervolgens opnieuw geïnstalleerd nadat het overeenkomstige werk is voltooidIn vergelijking met permanent lassen of andere bevestigingsmethoden is het gebruik van blinde flenzen met acht tekens handiger en sneller en is het ook handig voor mogelijke toekomstige operationele aanpassingen..
In praktische toepassingen verwijst Spectacle Blind Flange meestal naar de ontwerpvorm van dit type blinde flens, die vergelijkbaar is met het Chinese karakter "acht", dat wil zeggen:smal in het midden en breed aan beide uiteindenEen dergelijke structuur is bevorderlijk voor een betere afdichting en kan tot op zekere hoogte voldoen aan de verbindingsvereisten tussen buizen van verschillende grootte.
Wat is het verschil tussen F60 en andere legeringsstaalsoorten?
Het heeft uitstekende corrosiebestendigheid en sterkte, een betere lokale corrosiebestendigheid en wordt veel gebruikt als materiaal voor chemische apparatuur.Vergeleken met 316L en 317L austenitisch roestvrij staalHet legering 2205 is superieur in de weerstand tegen pitting corrosie en corrosie.het heeft een lagere coëfficiënt van thermische uitbreiding en een hogere thermische geleidbaarheid.
Wat is het temperatuurbereik van A182 F60-flangen van legeringsstaal?
UNS S31803/S32205 warmtebehandelingsproces: de temperatuur van de oplossingbehandeling is 1020~1100°C en na de warmtebehandeling is een snelle afkoeling vereist.en de tijd van blootstelling aan het breekbare temperatuurbereik (475°C breekbare temperatuurbereik), 0 breekbaar temperatuurbereik) moet worden verkort.
chemische samenstelling in % van ASTM A182 F60-flanken
| Grenswaarden voor de chemische samenstelling |
| Gewichtspercentage |
C |
Deeltjes |
P |
S |
- Jawel. |
Cr |
Ni |
Mo. |
N |
| Duplex F60 |
0.03 max. |
2.0 max |
0.03 max. |
0.02 max |
max 1 |
21-23 |
4.5-6.5 |
2.5-3.5 |
0.80-0.20 |
Mechanische eigenschappen van ASTM A182 F60-flens
| legering |
Treksterkte N/mm² |
Bewijs van sterkte 0,2% N/mm² |
Verlenging (%) |
Hardheid Brinell |
| F60 |
95 |
50 |
35 |
170 tot en met 255 |
Toepassing
1Isolatie en afsluiting: wanneer een gedeelte van de pijpleiding tijdelijk moet worden gesloten voor onderhoud, reiniging of vervanging van apparatuur,de achtvormige blinde flens kan worden gebruikt om de vloeistofstroom snel te isoleren en af te snijdenDe unieke structuur maakt het gemakkelijk voor de werknemers om het te installeren of te verwijderen zonder het hele pijpleidingstelsel volledig te ontmantelen.
2Test en debugging: Nieuwe of gerenoveerde pijpleidingssystemen moeten gewoonlijk worden onderworpen aan drukonderzoek en andere inspectieprocessen voordat ze officieel in gebruik worden genomen.bepaalde poorten kunnen worden gesloten door achtvormige blinde flenzen te installeren om drukonderzoek van specifieke gebieden te vergemakkelijken om ervoor te zorgen dat de afdichting en veiligheid van het systeem aan de voorschriften voldoen;.
3Flexibel schakelen: voor bedrijven die de processtromen vaak kunnen aanpassen aan de productiebehoeften, bieden achtvormige blinde flenzen een eenvoudige manier om de richting van de materiaalstroom te veranderen.Eenvoudig draaien van de blinde plaat positie kan de conversie tussen de open/gesloten staat te bereiken, waardoor de operationele efficiëntie aanzienlijk wordt verbeterd.
4Veiligheidsbescherming: wanneer bepaalde belangrijke apparaten tijdelijk niet in gebruik zijn maar niet volledig kunnen worden ontkoppeld (zoals standbypompen),achtvormige blinde flenzen kunnen als fysieke barrières op de overeenkomstige plaatsen worden geplaatst om toevallige lekken of andere veiligheidsrisico's te voorkomen.
