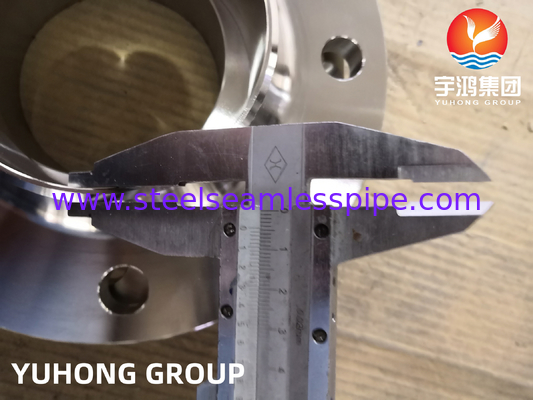

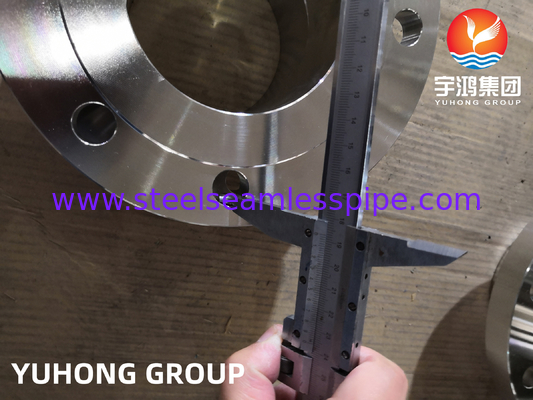

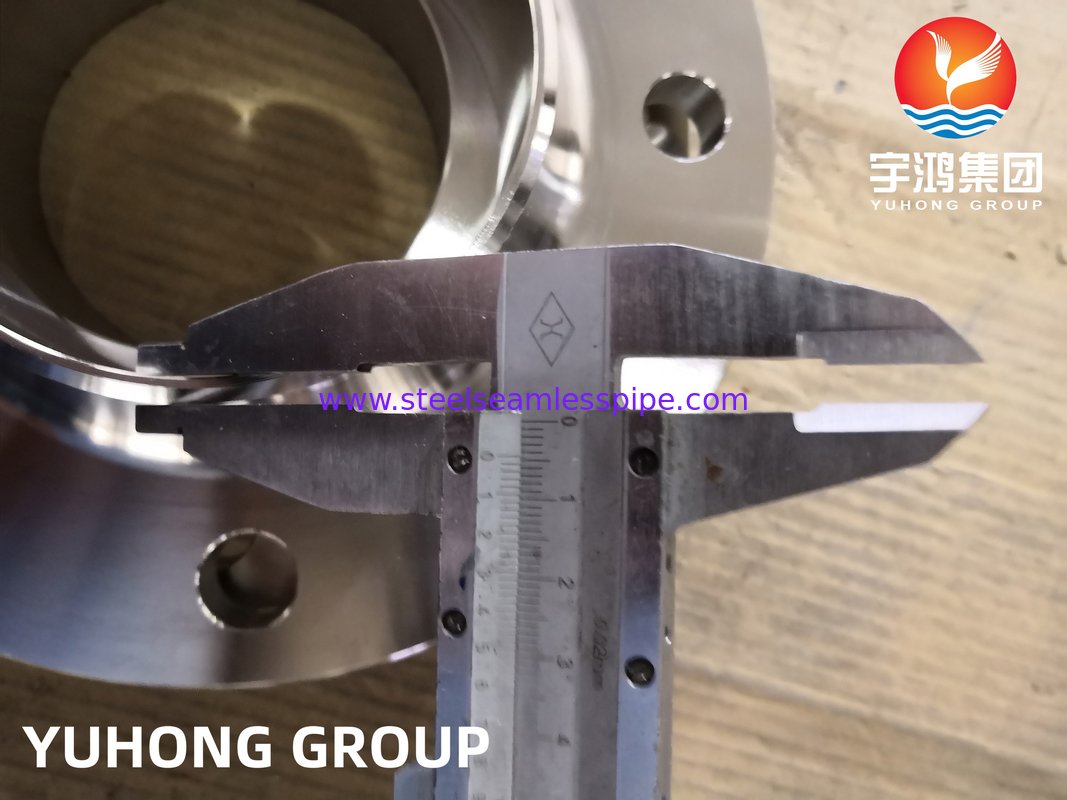

EN 1092-1 TYPE11 1.4404 Geheven gezicht Las Neck Flens Superieure sterkte Hoge duurzaamheid

EN1092-1 TYPE11 1.4404 Sweishals RF-flens

EN 1092-1 Dit is de Europese norm voor stalen flenzen, waarin typen, afmetingen, materialen en drukgegevens worden gedefinieerd.

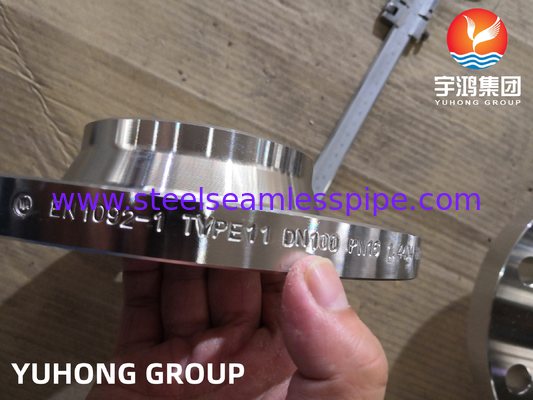

Onder EN 1092-1 wordt type 11 aangeduid als een "Hubbed Welding Neck Flange".Het verschilt van Type 05 (standaard lassen hals) door een duidelijk hubbed ontwerp voor een verbeterde sterkte.

Sweishals De flens is via een lange conische knoop aan de buis gelast, wat zorgt voor een soepele spanningsverdeling en duurzaamheid onder veeleisende omstandigheden.

RF (Raised Face): een typisch flenstertype (in EN 1092-1 wordt type B voor opgeheven gezicht gebruikt).

FF (Flat Face): Type A in EN 1092-1.

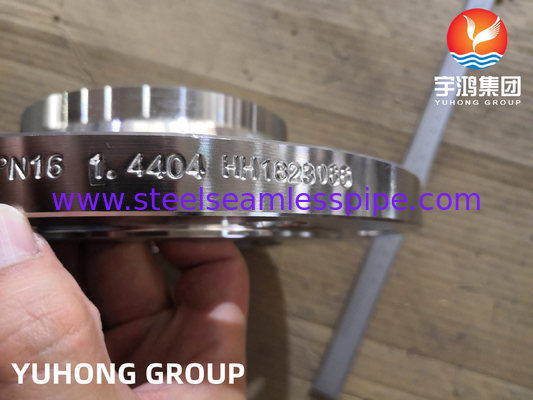

1.4404 is een roestvrij staal gehalte gestandaardiseerd onder EN 10088-3 (Europese norm voor roestvrij staal).4401 (equivalent aan AISI 316)Dit is een gedetailleerde opsomming:

Gebruik in flenzen (EN 1092-1):


1.4404 wordt niet gewoonlijk gebruikt voor de standaard EN 1092-1-flens, die meestal koolstofstaal (bv. P265GH) of hogere kwaliteit roestvrij staal (bv. 1.4301/304) gebruiken.

Het kan worden gespecificeerd voor gespecialiseerde corrosieve bedrijfsomstandigheden (bijv. chemische leidingen, maritieme toepassingen).

Belangrijkste verschil met 1.4401 (316):
Een lager koolstofgehalte (≤ 0,030% vs. ≤ 0,07% in 1.4401) minimaliseert de carbide neerslag tijdens het lassen, waardoor 1.4404 ideaal is voor gelaste onderdelen.

EN 1.4404 / AISI 316L Chemische samenstelling

Toepassing van ASME B366 C276 flens

• Olie- en gasindustrie

• Voedselverwerkende industrie

• Vervaardiging

• Pipeline

• Energie-industrie

• Scheepsbouw

• Papierindustrie

• Cementindustrie

• Chemische industrie
