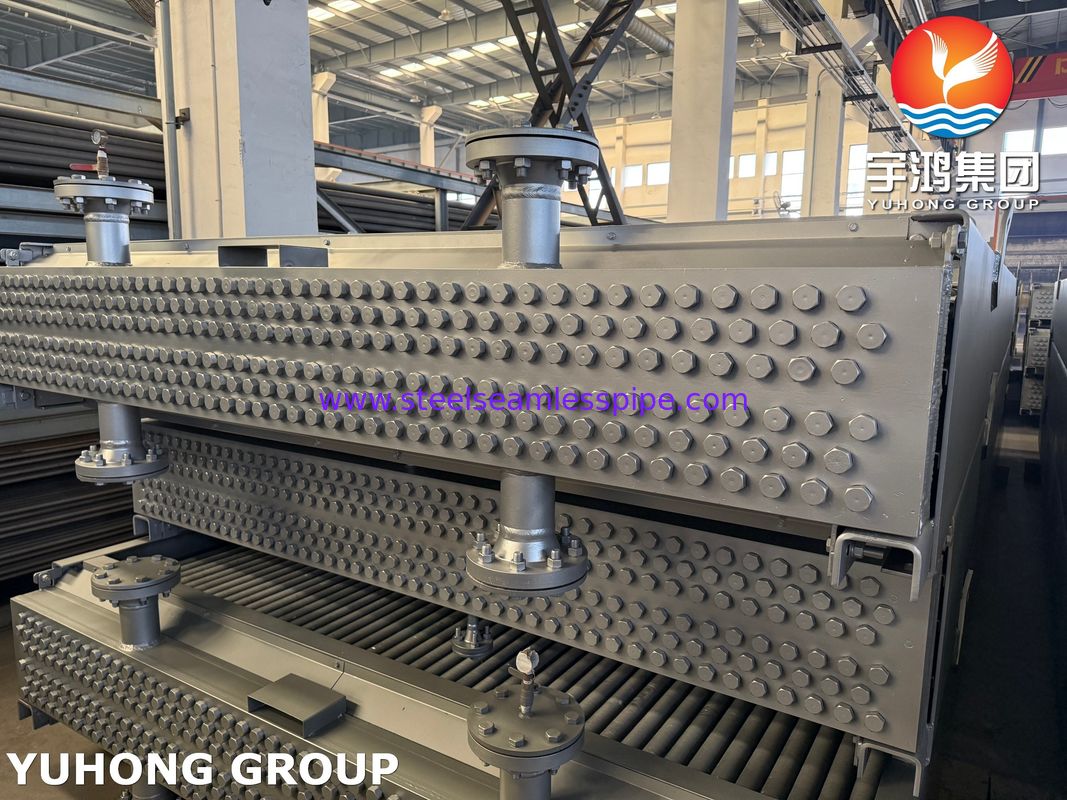

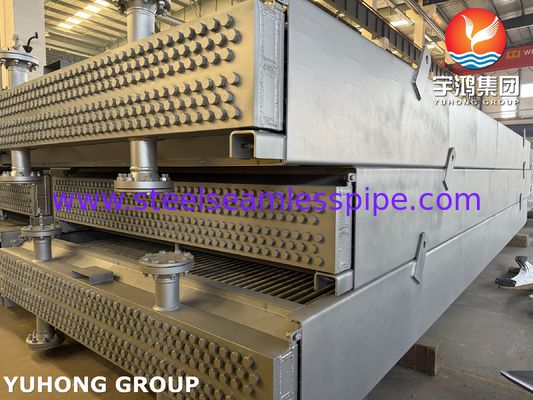

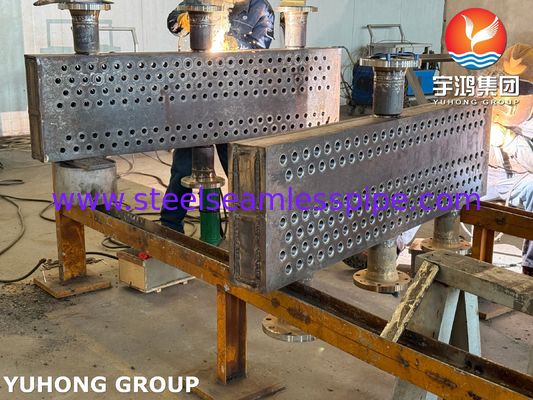

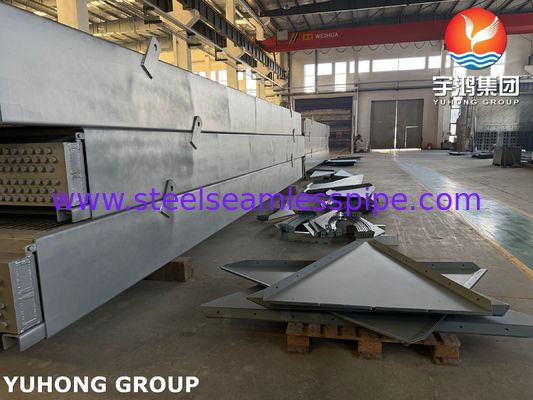

Olieraffinaderij Luchtkoeler API 661 ASME SEC VIII Div-1

 Luchtkoeler voor olieraffinaderijtoepassing, API 661, ASME SEC VIII Div-1

De luchtkoeler van Yuhong Group voor een olieraffinaderij is een cruciaal stuk apparatuur dat wordt gebruikt om procesvloeistoffen, gassen of apparatuur te koelen in raffinaderijbewerkingen. Deze koelers zijn essentieel voor het handhaven van optimale temperaturen, het waarborgen van de veiligheid en het verbeteren van de efficiëntie van raffinageprocessen. Hieronder volgt een overzicht van luchtkoelers in olieraffinaderijen, inclusief hun typen, toepassingen en belangrijke overwegingen:



Typen luchtkoelers die in olieraffinaderijen worden gebruikt:

1. Geforceerde trek luchtkoelers:
- Ventilatoren bevinden zich aan de onderkant en dwingen lucht omhoog door de geribde buizen.
- Geschikt voor toepassingen bij hoge temperaturen.
- Eenvoudiger onderhoud omdat ventilatoren toegankelijk zijn.
2. Geïnduceerde trek luchtkoelers:
- Ventilatoren bevinden zich aan de bovenkant en trekken lucht door de geribde buizen.
- Betere luchtverdeling en minder recirculatie van hete lucht.
- Veel gebruikt in raffinaderijen vanwege hun efficiëntie.
3. Horizontale luchtkoelers:
- Buizen zijn horizontaal gerangschikt en lucht stroomt loodrecht op de buizen.
- Ideaal voor het koelen van grote hoeveelheden procesvloeistoffen.
4. Verticale luchtkoelers:
- Buizen zijn verticaal gerangschikt en lucht stroomt omhoog of omlaag.
- Gebruikt in ruimtes met beperkte ruimte.
5. V-vormige of A-frame luchtkoelers:
- Buizen zijn in een V-vorm gerangschikt om het oppervlak te maximaliseren.
- Compact ontwerp, geschikt voor koeling met hoge capaciteit.







Toepassingen in olieraffinaderijen:
1. Ruwe oliekoeling: Koelen van ruwe olie na destillatie of andere processen.
2. Gaskoeling: Koelen van koolwaterstofgassen of dampen in raffinageprocessen.
3. Smeeroliekoeling: Handhaven van optimale temperaturen voor smeeroliesystemen.
4: Condensatie: Damps condenseren tot vloeistoffen voor verdere verwerking.
5: Apparatuurkoeling: Koelen van compressoren, turbines en andere machines.




Belangrijke overwegingen voor luchtkoelers in olieraffinaderijen:



1. Materiaalkeuze:
- Buizen en vinnen moeten bestand zijn tegen corrosie, hoge temperaturen en chemische blootstelling.
- Veelvoorkomende materialen zijn koolstofstaal, roestvrij staal en aluminium.
2. Warmtebelasting en capaciteit:
- De koeler moet de specifieke warmtebelasting en debieten van het raffinageproces aankunnen.
3. Omgevingsomstandigheden:
- Luchtkoelers moeten efficiënt werken bij wisselende omgevingstemperaturen en weersomstandigheden.
- Stof, vochtigheid en corrosieve omgevingen moeten in overweging worden genomen.
4. Energie-efficiëntie:
- Variabele frequentie-aandrijvingen (VFD's) op ventilatoren kunnen het energieverbruik optimaliseren.
- Juist ontwerp om drukverlies te minimaliseren en warmteoverdracht te maximaliseren.
5. Onderhoud en toegankelijkheid:
- Gemakkelijke toegang voor reiniging en onderhoud is cruciaal om vervuiling te voorkomen en de levensduur te garanderen.
- Regelmatige inspectie van vinnen, buizen en ventilatoren is noodzakelijk.
6. Veiligheid:
- Luchtkoelers moeten voldoen aan de veiligheidsnormen voor het hanteren van brandbare of gevaarlijke stoffen.
- Juiste ventilatie- en brandbeveiligingsmaatregelen zijn essentieel.





KWALITEITSDOCUMENTATIE.


De aannemer zal de klant de kwaliteitsdocumentatie verstrekken met betrekking tot de levering van goederen onder het contract binnen de scope, inclusief maar niet beperkt tot:
1: Inspectie- en testplan
2: Materiaaltestcertificaten
3: WPS, PQR voor lassen
4: NDT- en hydrotestprocedures
5: Zandstraal- en schilderprocedure
6: As Built-tekeningen
7: Alle inspectierapporten.
