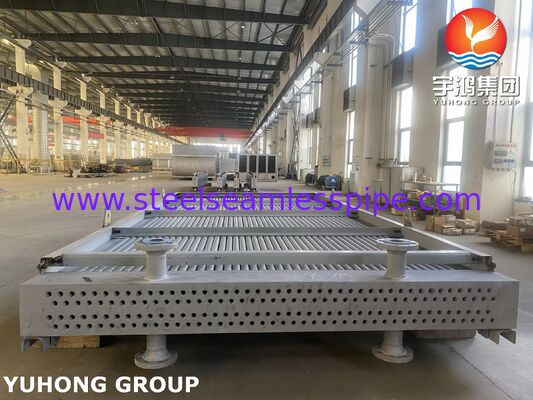

ASME VIII‐1, API 661 Luchtgekoelde warmtewisselaar voor de olie- en elektriciteitsindustrie

Productdetails:

Plaats van herkomst:	China
Merknaam:	Yuhong
Certificering:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Modelnummer:	lucht koeler

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 Instellen
Prijs:	1 - 1000000 USD
Verpakking Details:	Pallet
Levertijd:	45 - 150 dagen
Betalingscondities:	T/T,L/C
Levering vermogen:	100 sets per maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (330)

Roestvrij staal Naadloze Buis (322)

Duplexroestvrij staalpijp (134)

Duplexroestvrij staalbuis (36)

Naaldbuis (152)

Vinnenbuis (703)

warmtewisselaar (27)

warmtewisselaarbuis (458)

Warmtewisselaarbuisbundel (46)

Warmtewisselaar Tubesheet (125)

warmtewisselaarschot (39)

Luchtkoeler (11)

Drukvat (4)

roestvrij staal gelaste pijp (61)

Roestvrij staal Gelaste Buis (132)

De Pijp van de nikkellegering (273)

De Buis van de nikkellegering (100)

De Buis van de koperlegering (249)

De Buis van het legeringsstaal (210)

Titaniumbuis (20)

heldere ontharde buis (172)

Boilerbuis (152)

staalmontage (859)

Staalflens (658)

Andere (404)

Bekledingsonderdelen (8)

Gedetailleerde productomschrijving

Markeren:

ASME VIII-1 luchtkoeler voor olieraffinage

API 661 luchtkoeler voor de energiesector

industriële luchtkoeler met ASME-certificering

ASME VIII-1, API 661 Luchtgekoelde warmtewisselaar voor de olie-raffinage en energie-industrie

Yuhong Group Co., Ltd. is een toonaangevende Chinese fabrikant van warmtewisselingsapparatuur. Het bedrijf is gecertificeerd volgens ASME, ISO 9001:2015 en ISO 14001:2015, ontwerpt en produceert luchtkoelers volgens API 661 en ASME Sectie VIII Div. 1, en levert ook warmtewisselaars. Condensors, verdampers, reactoren en andere producten voor de olie-raffinage, petrochemische en energie-industrie.

Productomschrijving

De luchtkoeler (luchtgekoelde warmtewisselaar — ACHE), ontworpen en geproduceerd volgens de vereisten van API 661 en ASME Sectie VIII, is een hoog-efficiënte apparatuur voor het koelen en condenseren van procesvloeistoffen en -gassen met atmosferische lucht als koelmedium. Deze apparatuur is bedoeld voor gebruik onder zware industriële omstandigheden in olie-raffinage-, petrochemische-, gasverwerkings- en thermische energiecentrales.

Het ontwerp van de luchtkoeler omvat de volgende hoofdcomponenten:

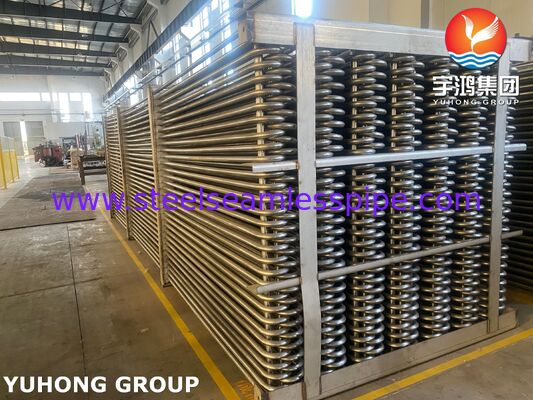

Buizenbundel — het belangrijkste warmtewisselingselement.
Axiale ventilatoren — geforceerde of geïnduceerde luchttoevoer.
Verdelers — verdeling van het procesmedium door de buizen.
Structureel frame
Kleppen — voor het regelen van de luchtstroom afhankelijk van seizoensgebonden temperaturen.

Technische specificaties

Parameter	Waarde / Beschrijving
Ontwerpcodes	API 661 (7e editie, ISO 13706), ASME Sectie VIII Div. 1
Certificering	ASME U Stamp
Type trek	Geforceerde trek of Geïnduceerde trek
Type verdeler	Plug Type, Type met verwijderbaar deksel, Verdeelstuk Type
Buis materiaal	ASME SA179, SA213-TP304/316L, SA789-S31803 (Duplex)
Vind materiaal	Aluminium (meest voorkomend), roestvrij staal
Vind type	«G» Ingebouwd, Gekarteld «L», Geëxtrudeerd, Omwikkeld
Verdeler materiaal	ASTM A516 Gr.60 / koolstofstaal / roestvrij staal
Temperatuurbereik	tot -40°C tot +600°C
Maximale werkdruk	tot 450 bar (afhankelijk van ontwerp)
Opstelling buizenbundel	Horizontaal (meest voorkomend) of verticaal

Testen en Kwaliteitscontrole

Alle luchtkoelers ondergaan een reeks tests in overeenstemming met ASME Sectie VIII Div. 1 en API 661:

Test type	Standaard/ Vereiste	Beschrijving
Hydrostatische test	ASME VIII UG-99	Testdruk: 1,3 × ontwerpdruk, Druk gedurende ten minste 4 uur aanhouden
Pneumatische test	ASME VIII UG-100	Testdruk: 1,1 × ontwerpdruk
Lektest	Lektest	Verplichte inspectie van alle gelaste en boutverbindingen
Trillingstest	API 661	Regeling van de trillingsamplitude, limiet niet meer dan 20% van de toegestane waarde volgens API 661
Geluidsmeting	API 661 Bijlage E	Geluidsniveau meting volgens de standaardprocedure
Derdeninspectie	Verplicht	Inspectie door een onafhankelijke inspecteur (op verzoek van de klant)

Opmerking. Alle kwalificatiedocumentatie (MTC) voor drukvaten wordt geleverd volgens EN 10204 3.1

Voordelen van de luchtkoeler volgens API 661 en ASME

Geen waterverbruik. In tegenstelling tot waterkoelsystemen vereist de luchtkoeler geen constante watertoevoer en creëert deze geen risico op watervervuiling door procesmedia.
Kosteneffectiviteit. Geen kosten voor waterbehandeling of afvalwaterafvoer, verminderde operationele kosten.
Milieuvriendelijkheid. Geen lozing van vervuild water en minimale impact op het milieu.
Hoge betrouwbaarheid en duurzaamheid. Ontwerp volgens API 661 zorgt voor weerstand tegen corrosie-, erosie- en trillingsbelastingen.
Flexibiliteit in lay-out. De apparatuur kan zowel op funderingen op de grond als op pijvenrekken worden geïnstalleerd.
Breed scala aan materialen. Van koolstofstaal tot titanium en duplex legeringen, waardoor gebruik mogelijk is met corrosieve en hogetemperatuurmedia.

Ontwerpkenmerken

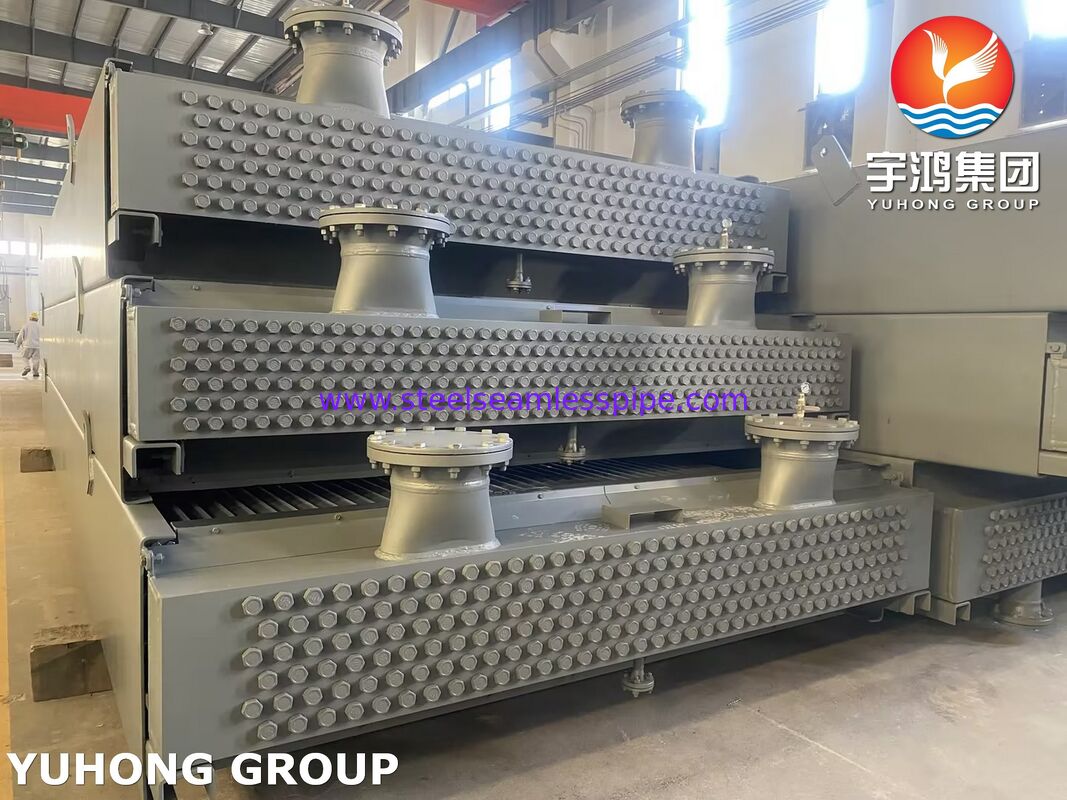

Ontwerpkenmerken van verdelerkasten. Verdelers van luchtkoelers hebben een rechthoekige doorsnede, wat de berekening van de minimale wanddikte bemoeilijkt in vergelijking met cilindrische drukvaten. Yuhong Group voert verdelerberekeningen uit met behulp van de eindige-elementenmethode (FEM) om de structurele integriteit te bevestigen, in overeenstemming met API 661 en ASME.

Thermische scheiding van de verdeler. Volgens API 661, wanneer het temperatuurverschil tussen het inlaat- en uitlaatgedeelte van de verdeler groter is dan 110 °C (200 °F), wordt verdeler scheiding toegepast om thermische vervormingen te compenseren.

Regeling van de luchtstroom. Verstelbare kleppen maken het mogelijk de koelcapaciteit aan te passen aan seizoensgebonden veranderingen in de omgevingstemperatuur.

Toepassingen

Yuhong Group luchtkoelers volgens API 661 en ASME Sectie VIII Div.1 worden veel gebruikt in de volgende industrieën en processen:

Industrie	Typische Toepassing
Olieraffinaderijen	Koeling van koolwaterstofstromen, condensatie van kolomproducten aan de bovenzijde, koeling van reactormedia
Petrochemische Installaties	Koeling van reactieproducten, condensatie na reactoren, koeling van destillatiekolommen
Gasverwerking	Condensatie van aardgasvloeistoffen (NGL) en koeling van gasstromen
Energiecentrales	Turbineoliekoeling, transformatoroliekoeling, hulpkoeling
Chemische Industrie	Koeling van chemische reactoren, condensatie in destillatieprocessen

Opmerking: Voor olie-raffinage- en petrochemische installaties is naleving van API 661 een verplichte eis voor de meeste internationale EPC-aannemers.

Beschikbare typen luchtkoelers voor bestelling

Yuhong Group produceert luchtkoelers in de volgende ontwerpconfiguraties:

Geforceerde trek — ventilatoren bevinden zich onder de buizenbundel. Biedt gemakkelijke toegang tot ventilatoren voor onderhoud. Aanbevolen voor toepassingen met hoge temperaturen.
Geïnduceerde trek — ventilatoren bevinden zich boven de buizenbundel. Zorgt voor een uniformere luchtverdeling en vermindert recirculatie van hete lucht. Meest voorkomend in olie-raffinage.
Horizontaal — buizen zijn horizontaal gerangschikt, luchtstroom loodrecht op de buizen. Optimaal voor het koelen van grote volumes procesmedia. Kenmerkt zich door een compact ontwerp en onderhoudsgemak (buizenbundel kan gemakkelijk worden verwijderd voor reiniging).
Verticaal — buizen zijn verticaal gerangschikt. Gebruikt wanneer de vloerruimte beperkt is.
V-vormig / A-frame — buizen zijn in een V-vorm gerangschikt. Maximale warmtewisselingsoppervlak in een compact ontwerp. Aanbevolen voor koeling met hoge capaciteit.
