Een luchtkoeler met geribbelde buizen is een apparaat dat een hete vloeistof (vloeistof of gas) afkoelt door omgevingslucht over een bundel buizen te blazen. De belangrijkste component is de geribbelde buis, een basisbuis met vinnen die aan de buitenkant zijn bevestigd. Deze vinnen vergroten het oppervlak voor warmteoverdracht aanzienlijk, waardoor het koelproces veel efficiënter is dan het gebruik van kale buizen.
Het basisprincipe is voelbare warmteoverdracht: de hete procesvloeistof in de buizen verliest warmte aan de koelere lucht die over de vinnen stroomt, waardoor de temperatuur van de vloeistof daalt.
Belangrijkste componenten

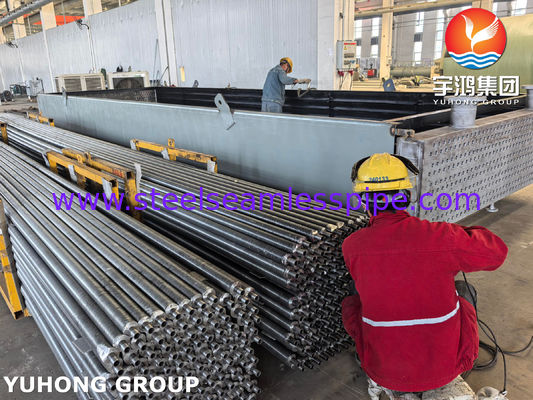

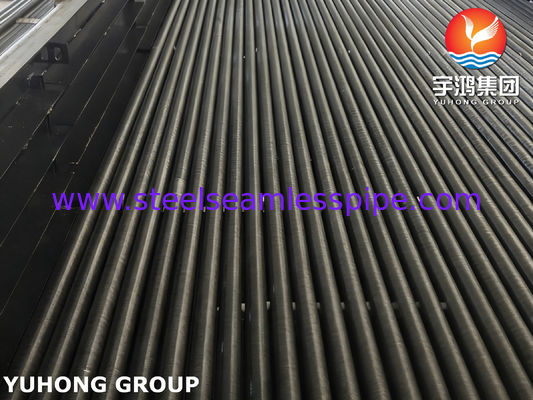

1. Geribbelde buizen (het hart van het systeem):
Basisbuis: De binnenbuis die de procesvloeistof transporteert (bijv. water, olie, chemicaliën, stoom).
Vinnen: Uitgebreide oppervlakken die aan de buitenkant van de basisbuis zijn bevestigd. Ze zijn de primaire interface voor warmteoverdracht naar de lucht.
Veelvoorkomende vintypes:
"L"-vinnen: Een strook vinmateriaal die rond de buis is gewikkeld met een "L"-vormige basis. Veelvoorkomend voor gematigde temperaturen.
"G"-vinnen: Vergelijkbaar met L-voet, maar met een strakkere vergrendeling, beter voor hogere temperaturen en thermische cycli.
Ingebedde vinnen: De vin wordt in een groef gewikkeld die in de buis is bewerkt en vervolgens onder spanning gewikkeld voor een zeer sterke, integrale verbinding. Uitstekend geschikt voor hoge temperaturen en drukken.
Geëxtrudeerde vinnen: Een vin wordt gemaakt door aluminium te extruderen uit een bimetaalbuis (bijv. een aluminium huls op een stalen kern). Dit zorgt voor een naadloze, zeer efficiënte verbinding en is zeer robuust.
2. Ventilatoren en aandrijvingen:
Axiale ventilatoren: Grote, propellerachtige ventilatoren die een grote hoeveelheid lucht over de buizenbundel verplaatsen.
Ventilatoraandrijvingen: Meestal elektromotoren, soms met frequentieregelaars (VFD's) voor nauwkeurige temperatuurregeling.
3. Structuur en plenum:
Een stevig stalen frame dat de buizenbundel en de ventilatorconstructie ondersteunt.
Een plenum is een afgesloten kamer die ervoor zorgt dat de lucht gelijkmatig door de buizenbundel wordt geleid en niet langs de zijkanten ontsnapt.
4. Headers:

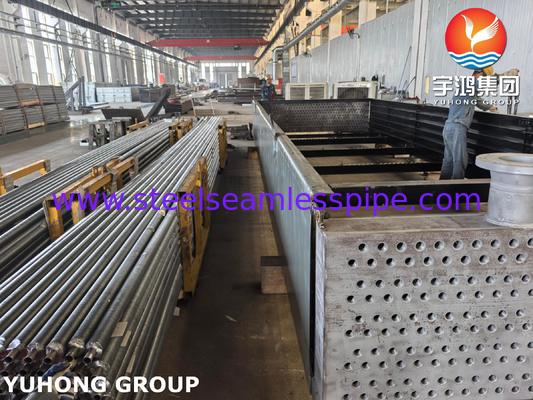

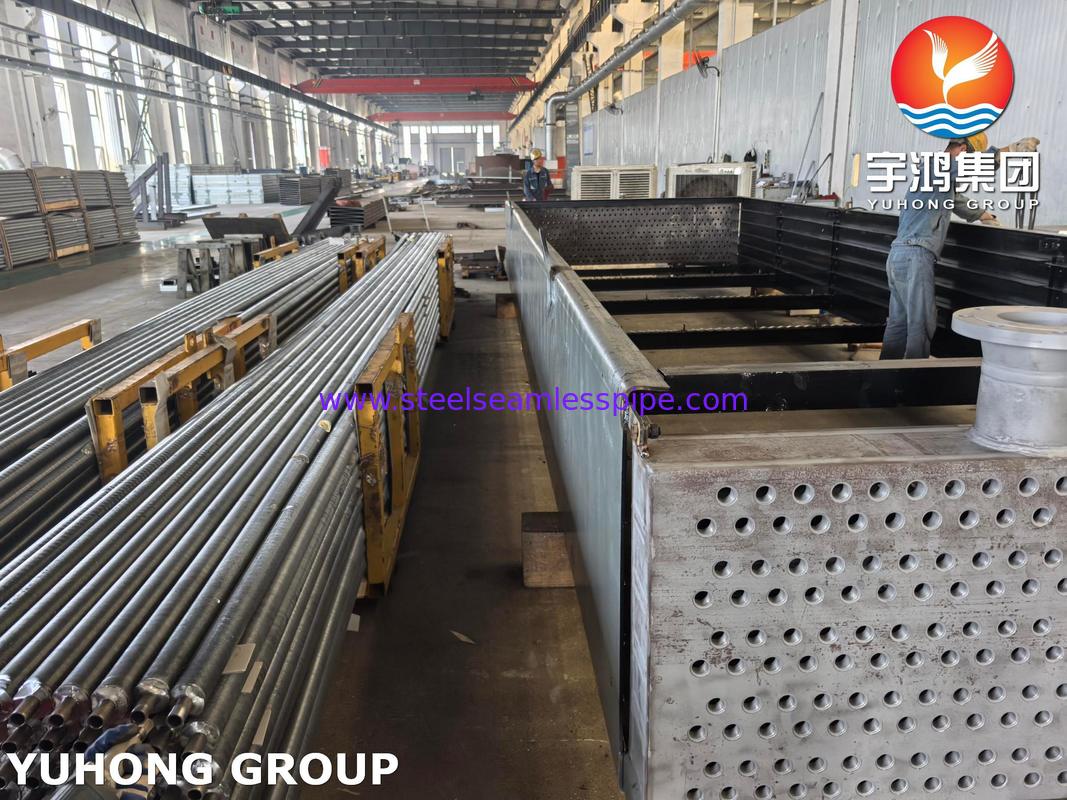

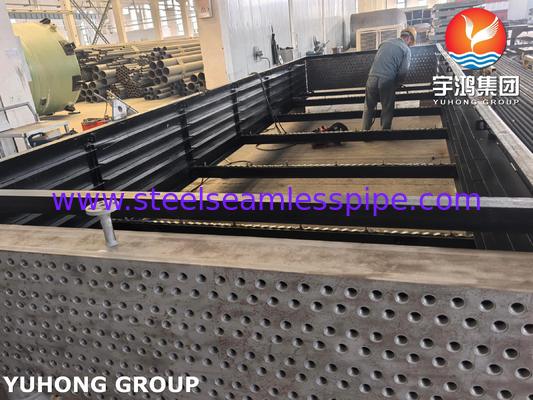

Kasten of pijpen aan elk uiteinde van de buizenbundel waar de procesvloeistof wordt verdeeld over de afzonderlijke buizen (inlaatheader) en wordt verzameld na afkoeling (uitlaatheader).
Het proces
1. Hete vloeistof in: De hete procesvloeistof komt de inlaatheader binnen.
2. Verdeling: De header verdeelt de vloeistof gelijkmatig over de meerdere geribbelde buizen.
3. Warmteoverdracht: Terwijl de vloeistof door de buizen stroomt, wordt de warmte door de buiswand en in de vinnen geleid.
4. Luchtstroom: De axiale ventilator(en) dwingen een grote stroom omgevingslucht over de buitenkant van de geribbelde buizen. Deze lucht neemt de warmte van de vinnen en buisoppervlakken op.
5. Afgekoelde vloeistof uit: De nu afgekoelde vloeistof wordt verzameld in de uitlaatheader en teruggevoerd naar het proces.
6. Hete lucht uit: De verwarmde lucht wordt afgevoerd naar de atmosfeer.
Dit hele proces is een gesloten circuit voor de procesvloeistof, wat betekent dat het niet in contact komt met de koellucht, waardoor verontreiniging en verlies worden voorkomen.
Soorten luchtkoelers
Gedwongen trek: De ventilator bevindt zich aan de inlaatzijde en duwt lucht door de buizenbundel. De buizenbundel is gemakkelijker toegankelijk voor onderhoud, maar de ventilator wordt blootgesteld aan de koude omgevingslucht.
Geïnduceerde trek: De ventilator bevindt zich aan de uitlaatzijde en trekt hete lucht door de buizenbundel. Dit zorgt voor een gelijkmatigere luchtverdeling en beschermt de ventilator tegen weersinvloeden, maar de ventilatormotor werkt in een hete omgeving.
Veelvoorkomende toepassingen
Luchtkoelers zijn alomtegenwoordig in industrieën waar water schaars, duur of waar de zuiverheid van de procesvloeistof cruciaal is.
1. Raffinaderijen en petrochemische fabrieken: Koelen van koolwaterstofstromen, overloopcondensatoren voor destillatiekolommen, koelen van reactoreffluent.
2. Energiecentrales: Koelen van de turbinesmeerolie, gesloten koelwatersystemen.
3. Compressorstations: Nakoelers en tussenkoelers voor perslucht of gas.
4. HVAC & Koeling: Als condensors (warmte afvoeren van het koelmiddel naar de lucht).
5. Industriële processen: Koelen van hydraulische olie, afschrikken en proceskoeling in de productie.
Voordelen ten opzichte van andere koelers (zoals koeltorens)
Een luchtkoeler met geribbelde buizen is een robuuste, waterbesparende en efficiënte warmtewisselaar. Het ontwerp overwint op ingenieuze wijze de slechte warmteoverdrachtseigenschappen van lucht door gebruik te maken van uitgebreide oppervlakken (vinnen), waardoor het de ideale oplossing is voor industriële koeling waar een betrouwbaar, gesloten en milieuvriendelijk systeem vereist is.
