ASME SA350 LF2 Klasse 1 Flangen voor het dekken van spuitstukken, laagtemperatuur gesmeed flangen

Laagtemperatuur smeden, ASTM A350 Klasse LF2 Klasse 1 gesmeed mondstuk dekking flens

ASME SA350 LF2 Klasse 1 is een laagtemperatuur smeden van koolstofstaal specificatie speciaal ontworpen voor flenzen, fittings, kleppen en drukcomponenten die in cryogene dienst.

Specificatie van ASTM A350/ASME SA350 LF2 CLASS1 Nozzle Cover Flange

1Materiaal: SA350 LF2

• Basiscompositie: laagkoolstofstaal gelegeerd met nikkel (Ni) voor een betere laagtemperatuursterkte.

• Doel: Nikkel verlaagt de ductiel-tot-bruisbare overgangstemperatuur (DBTT) van het materiaal, waardoor broosheid bij temperaturen onder nul wordt voorkomen.

• Voor de vervaardiging van elektrische apparaten:

2Klasse: Klasse 1

• Critische vereiste: dit geeft de laagste gebruikstemperatuur aan waarvoor het materiaal is gecertificeerd.

• Temperatuur: -46 °C (-50 °F). Het materiaal moet bij deze temperatuur voldoende slagsterkte (via Charpy V-notch-test) aantonen.

• Testing: verplichte Charpy V-notch-inslagproeven worden uitgevoerd bij -46°C (-50°F) op elke warmtepartij. Er moeten aan strikte minimale gemiddelde energieabsorptievereisten worden voldaan (bijv. 20 J gemiddeld voor standaardgroottes)

3. Onderdeel: Afdekkingsflens van het mondstuk

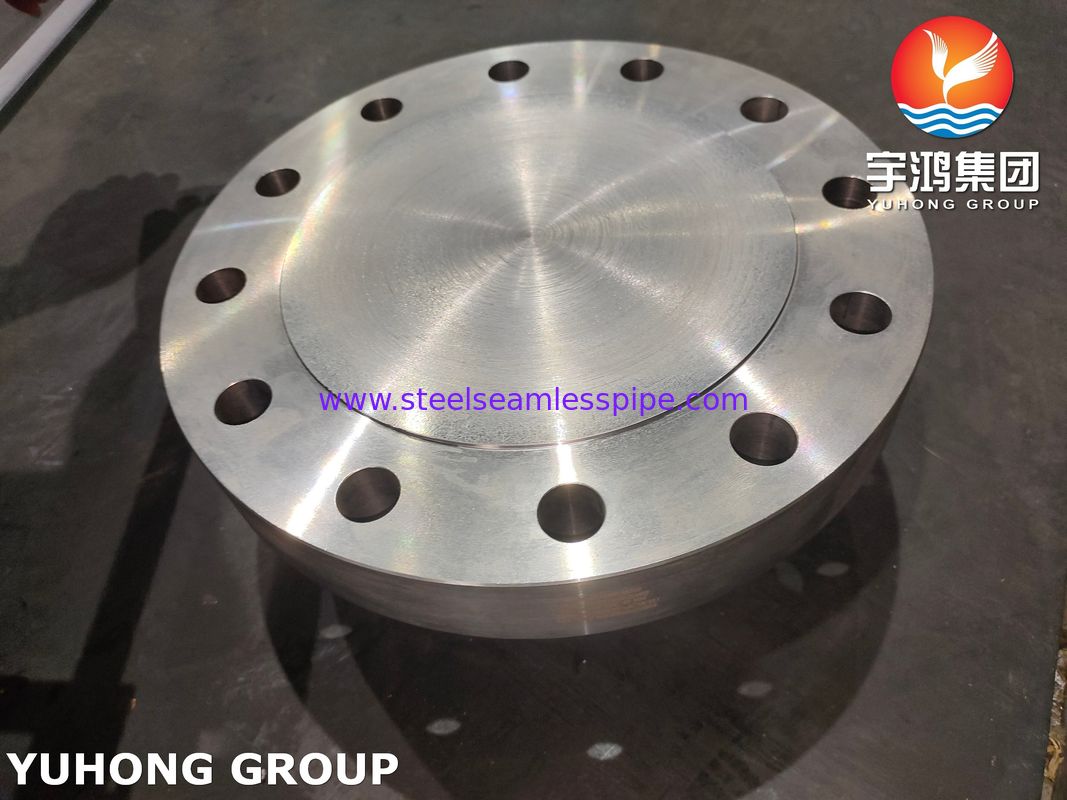

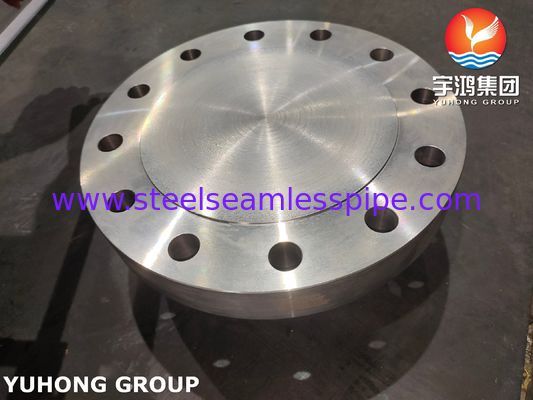

• Functie: Dit is in wezen een gespecialiseerde blinde flens (ASME B16.5 Type: Blind) die wordt gebruikt om het einde van een mondstuk op een drukvat, warmtewisselaar of leidingsysteem te verzegelen.

• Doel:

  • Isoleer secties voor onderhoud, inspectie of veiligheid.

  • Voorzien in toekomstige aansluitpunten ("nozzle covers" zijn vaak tijdelijk).

  • Als permanente afdichtingen dienen op ongebruikte sproeiers.

• Ontwerp: vervaardigd volgens de afmetingen en drukgegevens die zijn gespecificeerd in normen zoals ASME B16.5 (pijpflenzen en flenstingen) of ASME B16.47 (flenzen met grote diameter).Belangrijkste kenmerken zijn boutengaten, geconfronteerd (bijv. opgeheven gezicht - RF, ringvormig gewricht - RTJ) en een nominale dikte voor druk.

Chemische samenstelling van ASTM A350 LF2 spuitstukdoekflens

Mechanische eigenschappen van de ASTM A350 LF2 spuitstukdoekflens

Belangrijkste kenmerken en vereisten

• Niettemperatuursterkte:De belangrijkste redenvoor de specificatie SA350 LF2 Cl. 1. Zorgt voor weerstand tegen breekbaarheid bij -46°C/-50°F.

• Drukcapaciteit: de drukcapaciteit van de flens bij verschillende temperaturen wordt bepaald door de ASME-klasse B16.5/B16.47 (bijv. klasse 150, 300, 600, 900, 1500, 2500).1 materiaal moet geschikt zijn voor de ontwerpdruk/temperatuur.

• Warmtebehandeling: smeedstukken worden meestal genormaliseerd of genormaliseerd en gehard om de vereiste korrelsstructuur, mechanische eigenschappen en slagsterkte te bereiken.

• Verplichte impactonderzoek: Zoals vermeld, is Charpy-onderzoek bij -46°C/-50°F vereist voor elke hittepartij.

• NDE (Non-Destructive Examination): vereist 100% Ultrasone Testing (UT) om interne gebreken op te sporen.

• Chemische en mechanische eigenschappen: moet voldoen aan de strenge samenstellingsgrens en de in SA-350 gedefinieerde eisen inzake treksterkte/kracht.

Toepassingen:

• Vloeibare aardgasinstallaties (LNG): leidingen, opslagtanks, verwerkingseenheden.

• Verkoeling en cryogene installaties: Ammoniaksystemen, ethyleeninstallaties, luchtscheidingseenheden.

• Petrochemische en gasverwerkende industrie: apparatuur die koud gas of vloeistof verwerkt.

• Energieopwekking: Bepaalde componenten in cryogene systemen.

• Drukvaten en warmtewisselaars: sluiting van de spuitstukken in vatten die onder -29°C werken.
