Flanken, ASTM A105 Flanken met A234 WPB Teevoor de olie- en gassystemencomponent
Waarom een flens met een fitting combineren?
Pijpleidingssystemen hebben twee fundamentele soorten verbindingen:
1Permanente gewrichten: gelaste gewrichten voor sterkte, integriteit en lekkageweerstand.
2. Afneembare/afneembare verbindingen: flenseerde of draadvormige verbindingen voor onderhoud, inspectie en aansluiting van apparatuur.
Een combinatie "Flangen + Fitting" plaatst een verwijderbaar gewricht strategisch op een specifiek, kritisch punt in een anders permanent systeem.reducer) verandert de stroomrichting of de buisgrootte, terwijl de flens de gesloten, afneembare interface biedt.

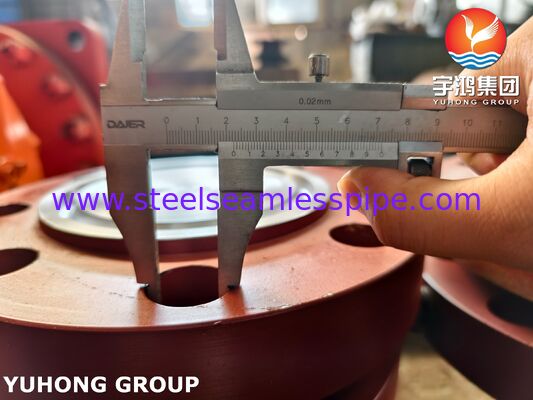

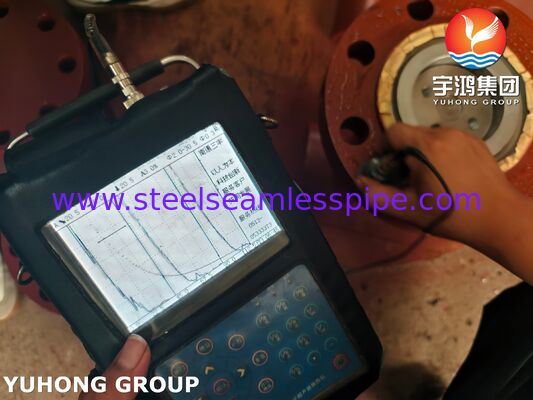

Specificatie van gesmeed flenzen
| Type |
Flanke |
| Materiaalkwaliteit |
ASTM A105, ASTM A182, ASTM A564
Koolstofstaal, legeringsstaal, roestvrij staal, nikkellegering...
|
| Standaard |
ASME B16.5, B16.47 reeks A&B |
| Vervaardigingsmethode |
gesmeed |
| Grootte |
1/2" tot 48", sch5S tot sch.XXS of op maat |
| Klasse |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Oppervlaktebehandeling |
Gegalvaniseerde/anti-corrosiecoating |
| Toepassing |
Voor het aansluiten van buizen |
Specificatie van achtersteweldfittings
| Type |
Inrichting |
| Materiaalkwaliteit |
ASTM A234, ASTM A860, ASTM A403, ASTM A815, ASTM B366
Koolstofstaal, legeringsstaal, roestvrij staal, nikkellegering...
|
| Standaard |
ASME B16.9 |
| Vervaardigingsmethode |
Buttweld |
| Grootte |
1/2" tot 48", sch5S tot sch.XXS of op maat |
| Patroon |
Elbow, Tee, Reducer, Cap |
| Oppervlaktebehandeling |
Gegalvaniseerde/anti-corrosiecoating |
| Toepassing |
Voor het aansluiten van buizen |
Gemeenschappelijke standaardconfiguraties
A. Fittings met flenzen (integral flange)
De flens wordt gegoten of gesmeed als één stuk met de passende body.
Voorbeelden:
Flankeerde elleboog: richting verandert (90° of 45°) met flankeerde uiteinden.
Flanged Tee: Creëert een tak met alle drie de uiteinden geflanst.
Flanged Reducer: wijzigt de grootte van de pijp met flanged ends.
StandaardASME B16.5 (Pipe Flanges and Flanged Fittings: NPS 1⁄2" tot 24").
B. Vervaardigde combinaties (flanken + lasstukken)
Het is de meest gebruikelijke en flexibele aanpak.
Gebruikte onderdelen:
Flanke: volgens ASME B16.5 of B16.47.
Verwelding: volgens ASME B16.9 (Butt-Weld) of B16.11 (Socket-Weld/Threaded).

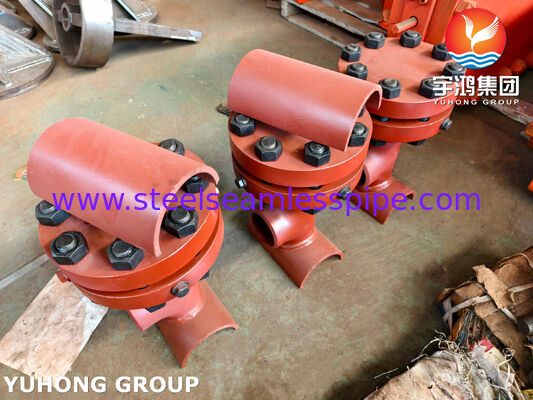

Meest voorkomend voorbeeld:Flanged Outlet Tee
Dit is een Butt-Weld Tee (B16.9) met een flens (B16.5) die is gelast aan de uitgang.
Specificatie: Tee, BW x BW x RF (Butt weld x Butt weld x Raised face flange).
Andere voorbeelden:
Flanged Stub End: een lap joint flens + een stub end (B16.9) voor systemen met een gemakkelijke uitlijning.
Flanged Nozzle: Een laskop of koppeling (B16.11) met een gesweisde flens voor instrumentverbindingen.
Toepassingen
Flanged tees worden gebruikt in verschillende industrieën waar de leidingen modulair of toegankelijk moeten zijn:
-
Water- en afvalwaterzuivering: voor het omleiden van de stroom naar verschillende verwerkingstanks of filters.
-
Chemische en petrochemische installaties: in lijnen die vaak moeten worden geperst, gereinigd of katalysatoren moeten worden geladen/ontladen.
-
Energieopwekking: In koelwater, voedingswater en hulpsystemen waar apparatuur isolatie nodig heeft.
-
Scheepsbouw & Offshore: Voor ballast-, bilge- en zeewatersystemen die robuuste, samenbonden leidingen vereisen.
-
HVAC & Industrial Plumbing: In grootschalige verkoelde water- of stoomdistributiekoppen.
