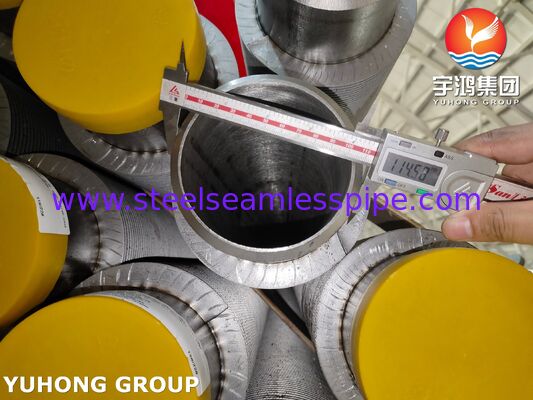

Hoogfrequent gelaste geribbelde buizen TP347H basisbuis & CS-vinnen voor boilers & verwarmers

ASTM A376 TP347H Roestvrij Stalen Basisbuis met Koolstofstalen Hoogfrequente Gelaste Vinnenbuis voor HRSG Economizers en Hoge Temperatuur Afvalwarmteterugwinning

In Heat Recovery Steam Generators (HRSG), utility boiler economizers en systemen voor afvalwarmteterugwinning bij hoge temperaturen van rookgassen die werken boven 500-650 °C, worden operators geconfronteerd met beperkte warmteoverdrachtsoppervlakte, progressieve loslating van vinnen onder thermische cycli, verhoogde contactweerstand en degradatie van de basisbuis door oxidatie en kruip. Onze ASTM A376 TP347H naadloze austenitische roestvrijstalen basisbuis, voorzien van continue koolstofstalen vinnen door middel van hoogfrequente weerstandslassen, biedt een robuuste metallurgische verbinding die de thermische prestaties handhaaft onder cyclische dienst bij hoge temperaturen, terwijl het externe oppervlak aan de rookgaszijde aanzienlijk wordt vergroot.

Productstructuur – ASTM A376 TP347H Basisbuis + Koolstofstalen Vinnen met Hoogfrequente Lasproces

De buis bestaat uit een naadloze ASTM A376 TP347H (UNS S34709) austenitische roestvrijstalen basisbuis met een continue massieve koolstofstalen vinstrip die spiraalvormig is gewikkeld en continu aan het buitenoppervlak is gelast door middel van hoogfrequente weerstandslassen (HFW).

Het HFW-proces genereert lokale smelting aan de vinwortel en het buisoppervlak onder gecontroleerde druk, waardoor een continue metallurgische verbinding ontstaat zonder vulmetaal. Dit resulteert in een hoogwaardige las met uitstekende thermische geleidbaarheid, weerstand tegen thermische schokken en langdurige stabiliteit onder trillingen en temperatuurcycli die typisch zijn voor HRSG- en boiler-economizer-toepassingen.

Chemische Samenstelling – ASTM A376 TP347H Basisbuis en Koolstofstalen Vinmateriaal

Afmetingsbereik en Tolerantie – ASTM A376 TP347H + CS Hoogfrequente Gelaste Vinnenbuis

Prestatievoordelen in HRSG en Hoge Temperatuur Rookgasdienst

• Continue metallurgische las zorgt voor bijna nul contactweerstand en elimineert de progressieve vinonthechting die gebruikelijk is bij onder spanning gewikkelde of ingebedde ontwerpen onder thermische cycli.
• TP347H basisbuis levert superieure kruipsterkte, oxidatieweerstand en weerstand tegen intergranulaire corrosie bij verhoogde temperaturen (continue dienstcapaciteit tot ongeveer 815-850 °C oxidatielimiet; drukonderdeelontwerp bepaald door ASME toelaatbare spanningen).
• Koolstofstalen vinnen bieden kosteneffectieve oppervlakteverbetering aan de rookgaszijde, terwijl de roestvrijstalen basisbuis hoge druk stoom of procesvloeistof aankan.
• Hoge hechtsterkte is bestand tegen trillingen, roetblazen en thermische schokken die typisch zijn voor HRSG-economizers en afvalwarmteboilers.
• Warmteoverdrachtsefficiëntie aanzienlijk verhoogd ten opzichte van kale buizen, waardoor hogere warmteterugwinning mogelijk is binnen de bestaande ruimte en een verminderd aantal buizenrijen.

Toepassingsfocus – HRSG Economizers, Afvalwarmteterugwinning van Utility Boilers & Petrochemische Hoge Temperatuur Dienst

Deze ASTM A376 TP347H + koolstofstalen HFW vinnenbuizen zijn gespecificeerd voor:

• Heat Recovery Steam Generator (HRSG) economizers en verdampers die turbine-uitlaatwarmte terugwinnen
• Utility boiler economizers en luchtvoorverwarmers die werken op rookgas bij hoge temperatuur
• Afvalwarmteterugwinningsunits in petrochemische en raffinaderijen
• Hoge temperatuur procesverwarmers en convectiesecties waar verbeterde externe warmteoverdracht aan de gaszijde vereist is

Het product verhoogt de terugwinbare warmte uit rookgasstromen bij hoge temperaturen, verbetert de algehele thermische efficiëntie van de installatie en vermindert het risico op falen van de basisbuis door oxidatie of kruip, terwijl de betrouwbare vinbevestiging onder cyclische dienst behouden blijft.

Verpakking, Logistiek & Commerciële Voorwaarden

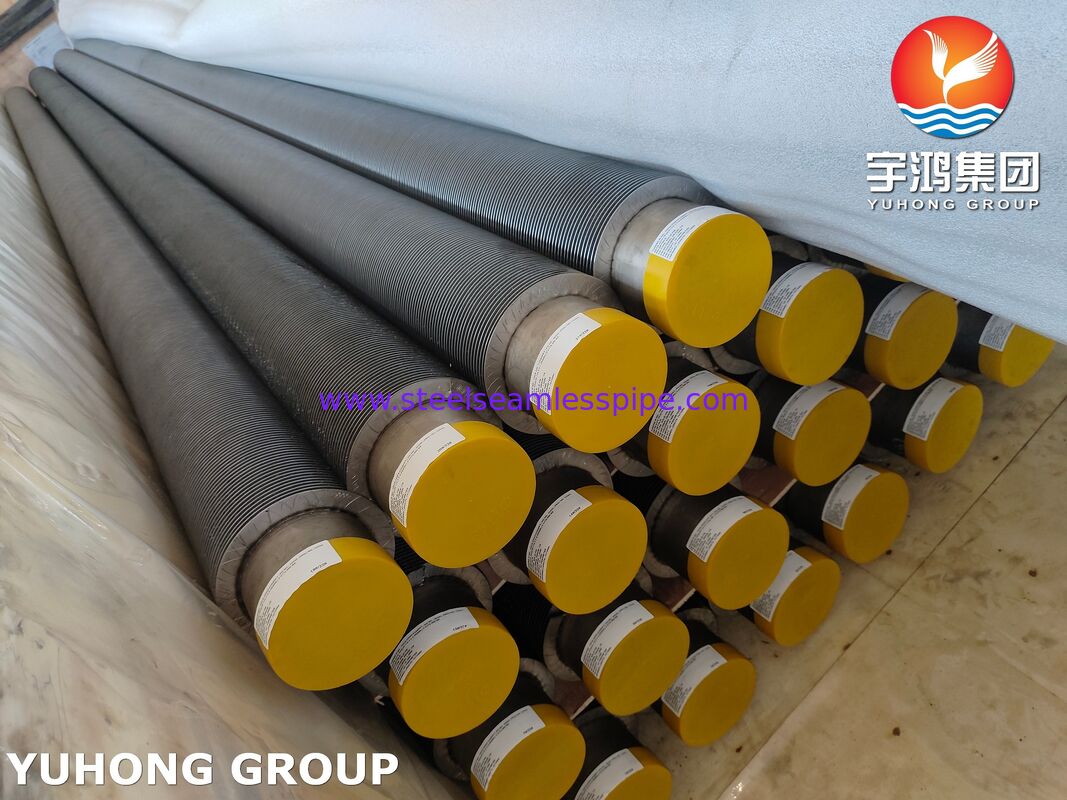

Buisen worden verpakt in robuuste multiplexkisten of houten kratten met stalen frame en interne ondersteuningen en eindbescherming om vinvervorming tijdens zee- of landtransport te voorkomen. Exportverpakking voldoet waar van toepassing aan ISPM 15-vereisten.

• MOQ: 200-500 kg of equivalente lengte (onderhandelbaar voor prototype of kleine proefpartijen)
• Prijsbasis: FOB Chinese hoofdhaven (Shanghai, Ningbo, Tianjin, etc.)
• Levertijd: 35-60 dagen na orderbevestiging en ontvangst van aanbetaling of L/C, afhankelijk van de hoeveelheid, diameter en vinconfiguratie
• Betaling: T/T of onherroepelijke L/C op zicht

Certificaten & Kwaliteitscontrole – ASTM A376 TP347H Materiaal Traceerbaarheid

Elke zending wordt geleverd met:

• EN 10204 3.1 Mill Test Certificaat met betrekking tot chemische samenstelling, mechanische eigenschappen en warmtebehandeling van de ASTM A376 TP347H basisbuis
• Dimensionale inspectierapporten en lasintegriteitsgegevens
• Hydrostatische tests en/of niet-destructieve inspectie (wervelstroom, ultrasoon of vloeistofpenetrant) zoals gespecificeerd
• ISO 9001 kwaliteitsmanagementsysteemcertificering
• Optionele inspectie door derden (SGS, BV, Lloyd's, etc.)
