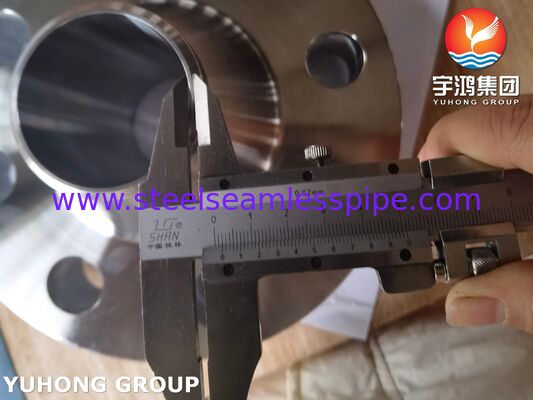

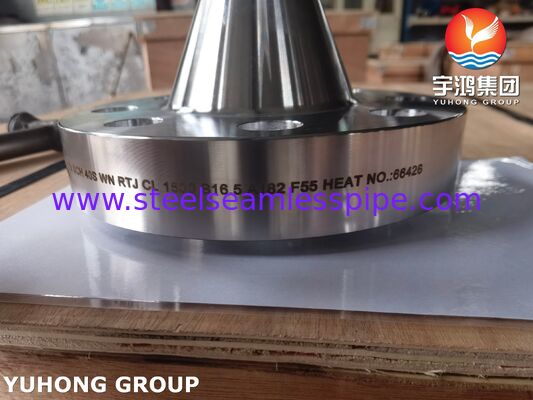

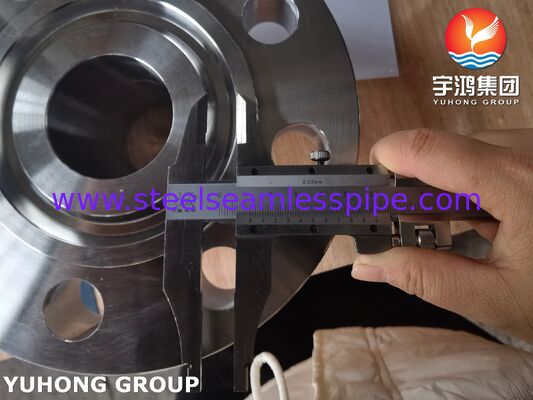

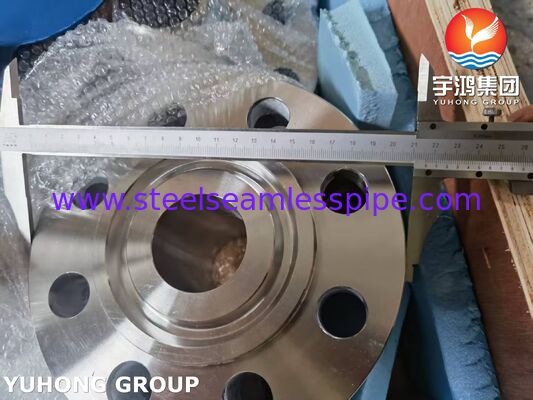

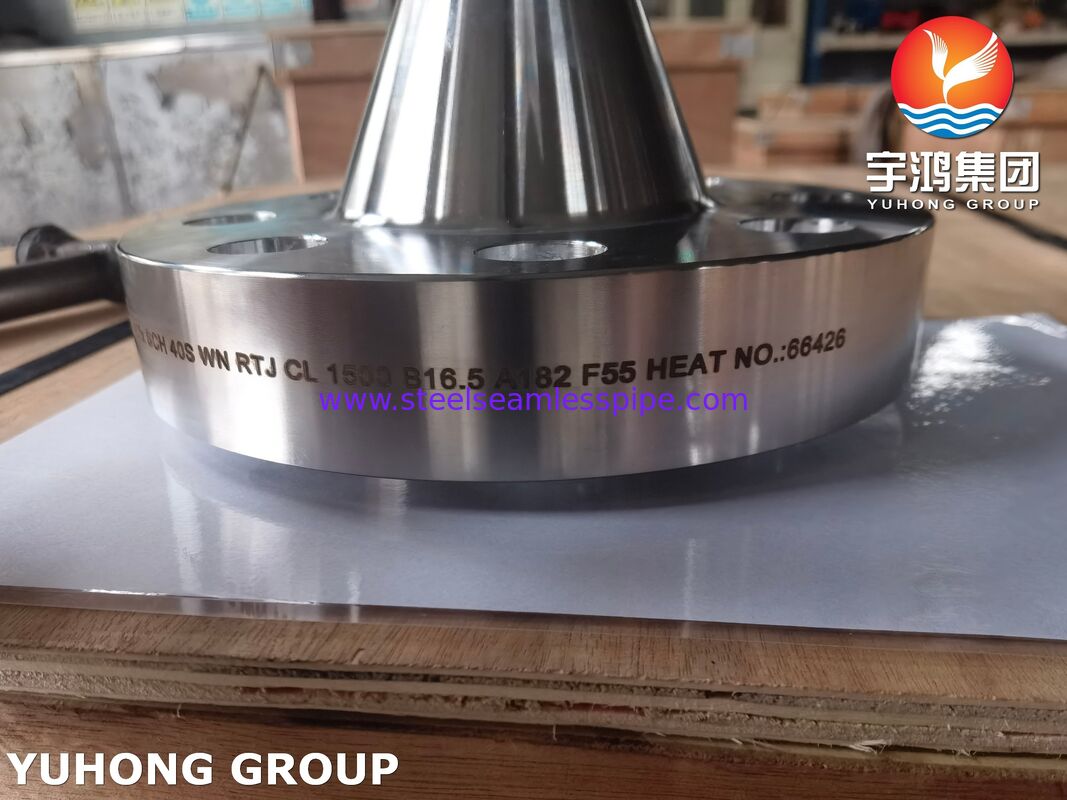

ASTM A182 F55 / 1.4501 / S32760 Super Duplex Stalen Flens Super Duplex 2507 WNRTJ Flens

ASTM A182 F55 WNRTJ-flens,UNS S32760 SUPER DUPLEX roestvrij stalen flens

ASTM A182 F55 Super Duplex Steel Weldneck RTJ Flangeis een hoogwaardig gesmeed onderdeel dat is ontworpen voor kritieke bediening in extreme omgevingen.Deze flens is voorzien van een super duplex microstructuur die bijna het dubbele van de uitgangssterkte van standaard roestvrij staal biedt en tegelijkertijd een uitzonderlijke weerstand biedt tegen pittingHet ontwerp van de lashals bevat een lange, afgekapte knoop die de spanning verdeelt en een volledige penetratie van de punt lassen mogelijk maakt.de structurele integriteit onder hoge druk te waarborgenDe RTJ (Ring Type Joint) is voorzien van een nauwkeurig bewerkte groef die een metalen pakket comprimeert om een lekbestendig metaal-metalen afdichting te vormen.waarbij het verplicht wordt gesteld voor toepassingen onder hoge druk en hoge temperatuur in olie en gas, offshore en chemische verwerking.

Gelijkwaardige graad van ASTM A182 F55 / S32760 Super Duplex Steel Flange

Chemische samenstelling in % van ASTM A182 F55 / S32760 Super Duplex Steel Flange

Mechanische eigenschappen van ASTM A182 F55 Super Duplex Steel WNFF Flange

Hier zijn de specifieke voorwaarden voor het gebruik van RTJ Flange Face:

1. Hoogdruk en hoge temperatuur (Serious Service)
RTJ is standaard voor ASME-drukklassen 600# en hoger (in het bijzonder 900#, 1500# en 2500#).de interne druk is zo hoog dat standaardpakkingen (gebruikt op RF/FF-flangen) uit het gewricht zouden extruderen of uitblazenDe metalen ringpakking die in RTJ wordt gebruikt, vervormt zich in de groef en zorgt voor een afdichting die sterker is dan de buiswand zelf.

2. Ring-type gezamenlijke pakking
RTJ-flensjes gebruiken een metalen pakking (ovaal of achtrekig), terwijl RF-flensjes een zachte / composiet spiraalwondenpakking gebruiken.

Gebruik RTJ wanneer: U moet dodelijke vloeistoffen, gassen of koolwaterstoffen bevatten met een hoge snelheid waar een standaardpakking zou falen.

3Critische cyclische omstandigheden
In omgevingen met extreme temperatuurschommelingen of trillingen (algemeen op offshoreplatforms en putkoppen) kan de spanning van de bouten ontspannen.RTJ-grooves zijn ontworpen om de afdichting te behouden, zelfs als de bout zich uitstrekt, terwijl RF-verbindingen volledig afhankelijk zijn van constante pakkingscompressie.

4Industrienormen (API)
RTJ is verplicht in de olie- en gasindustrie voor boorcollectoren, kerstbomen (putkoppen) en verstikkings-/vernietigingslijnen volgens de API 6A-specificaties.

Kenmerken van de flenzen -- RTJ-type (ringgenuw)

• Pakkettype: RTJ-flensjes maken gebruik van een metalen ringpakket (oval of achthoekig) dat in een bewerkte groef op de vloeistof van de flens zit.

• Afdichtingsmechanisme: Wanneer de flensbouten worden gespannen, wordt de metalen pakking in de groef samengeperst en vervormt zich licht om een metalen afdichting te creëren.

• Toepassing: RTJ-bekleding is speciaal ontworpen voor diensten met hoge druk en hoge temperatuur.

• Normen: De groefdimensies zijn gestandaardiseerd (meestal volgens API 6A of ASME B16.5) om specifieke ringpakketnummers te accepteren (bijv. R24, R31 enz.).

Toepassing

• Offshore olie en gas: bovenste en onderzeese pijpleidingen, vermenigvuldigingssystemen en risers.

• Chemische verwerking: behandeling van chloriden, zuren en agressieve katalysatoren.

• Ontziltingsinstallaties: hogedruk omgekeerde osmose-eenheden.

• Mariene omgevingen: schachten en schotten waar zeewatercorrosie een factor is.
