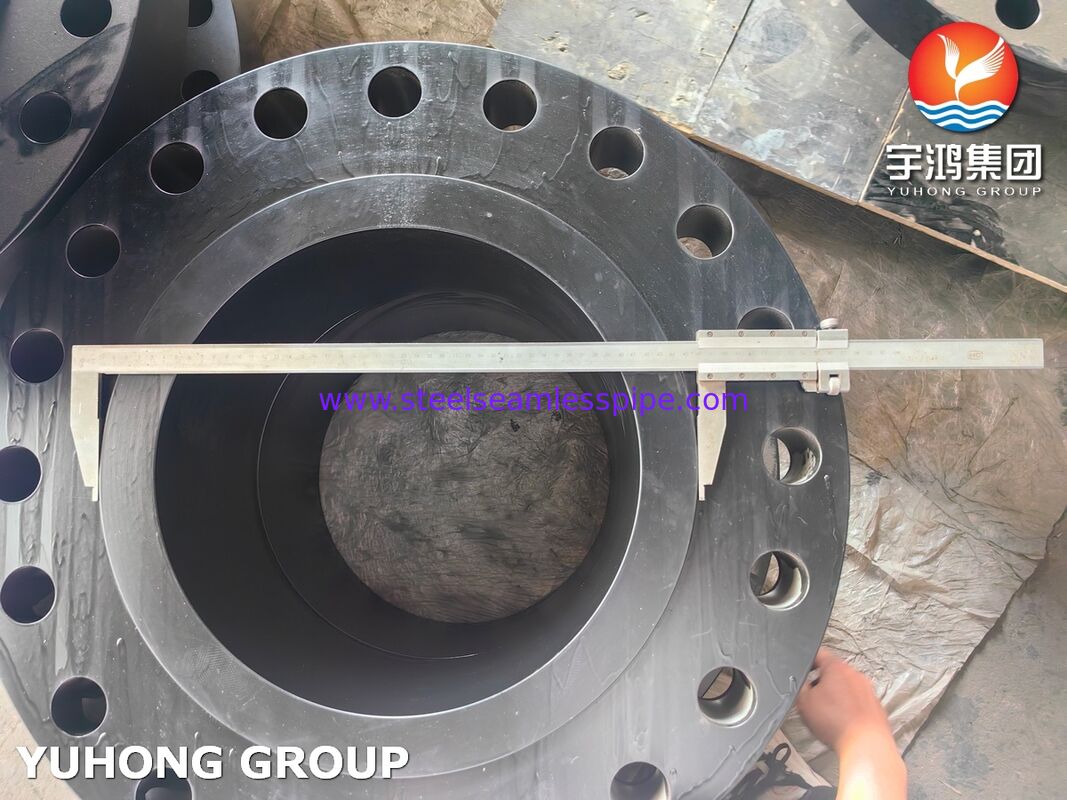

ASTM A694 F56 Carbon Steel Flenzen WNRF / Weld Neck Flens voor Hoge Druk Service

ASEME B16.5 ASTM A694 / ASME SA694 Carbon Steel WNRF Flenzen

ASTM A694 F56 koolstofstalen flenzen zijn hoogwaardige, impactgeteste smeedstukken ontworpen voor hoge druk en matige tot lage temperaturen, met name in de olie- en gasleiding- en wellheadsectoren. Hun belangrijkste sterkte is compatibiliteit met API 5L X52–X65 leidingen, gecombineerd met verplichte impacttesten en de mogelijkheid om te voldoen aan NACE MR0175 voor zure dienst. Wanneer gecombineerd met ASME B16.5 weld neck ontwerp, bieden ze een betrouwbare, code-conforme oplossing voor kritieke leidingsystemen.

Chemische samenstelling % van ASTM A694 F56 koolstofstalen WNRF flens

Afmetingen van ASTM A694 /ASME SA694 flens

Waarom deze combinatie kiezen boven A105?

Veel ingenieurs kiezen ASTM A694 F56 flenzen om deze redenen:

• Sterkte-afstemming
  Wanneer de verbindende leiding API 5L X56 (vloeigrens 56 ksi) is, zou een A105 flens (vloeigrens 36 ksi) de drukbeperkende component worden. F56 brengt de vloeigrens van de flens in lijn met de leiding.

• Impacttaaiheid
  A694 smeedstukken worden doorgaans impactgetest (Charpy V-notch) om ductiel gedrag bij lage temperaturen te garanderen, vaak vereist voor arctische, onderzeese of winterse installaties. A105 wordt niet automatisch impactgetest.

• Compatibiliteit met zure dienst
  Veel projecten specificeren A694 F56 met NACE MR0175/ISO 15156 hardheidsbeperkingen (≤22 HRC) voor H₂S-omgevingen. A105 flenzen vereisen vaak aparte, strengere verwerking om aan deze limieten te voldoen.

• Structurele integriteit
  De weld neck hub zorgt voor een geleidelijke spanningsverandering en maakt volledige radiografische inspectie van de las mogelijk. Dit is verplicht in kritieke toepassingen waar een slip-on of socket lasflens niet zou zijn toegestaan.

Toepassingen

• Olie & Gas – Upstream & Midstream

De primaire gebruiker. Deze flenzen worden aangetroffen op hogedruk wellheads, verzamelsystemen en langeafstandstransmissieleidingen.

• Petrochemische & Chemische Verwerking

Gebruikt in hogedruk reactorlussen, hydroprocessing units en leidingsystemen voor zware dienst waar cyclische belasting of lage temperaturen factoren zijn.

• Energieopwekking

Met name in gecombineerde cycluscentrales, hogedruk stoomleidingen en ketelvoedingswatersystemen die gesmede componenten met een hoge vloeigrens en vermoeiingsweerstand vereisen.

• Offshore & Onderzee

Platformen, FPSO's en onderzeese manifolds zijn afhankelijk van deze flenzen vanwege hun combinatie van hoge sterkte, impacttaaiheid en betrouwbare afdichting onder extreme omstandigheden.
