ASME VIII-1, API 661 Luchtverkoelingsapparaat voor olieverwerking en energie

Productdetails:

Plaats van herkomst:	China
Merknaam:	Yuhong
Certificering:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Modelnummer:	lucht koeler

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 Instellen
Prijs:	1 - 1000000 USD
Verpakking Details:	Pallet
Levertijd:	45 - 150 dagen
Betalingscondities:	T/T,L/C
Levering vermogen:	100 sets per maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (328)

Roestvrij staal Naadloze Buis (322)

Duplexroestvrij staalpijp (134)

Duplexroestvrij staalbuis (36)

Naaldbuis (152)

Vinnenbuis (702)

warmtewisselaar (26)

warmtewisselaarbuis (457)

Warmtewisselaarbuisbundel (46)

Warmtewisselaar Tubesheet (125)

warmtewisselaarschot (39)

Luchtkoeler (11)

Drukvat (4)

roestvrij staal gelaste pijp (61)

Roestvrij staal Gelaste Buis (132)

De Pijp van de nikkellegering (272)

De Buis van de nikkellegering (98)

De Buis van de koperlegering (248)

De Buis van het legeringsstaal (209)

Titaniumbuis (20)

heldere ontharde buis (172)

Boilerbuis (151)

staalmontage (858)

Staalflens (657)

Andere (404)

Bekledingsonderdelen (8)

Gedetailleerde productomschrijving

Markeren:

ASME VIII-1 luchtkoeler voor olieraffinage

API 661 luchtkoeler voor de energiesector

industriële luchtkoeler met ASME-certificering

ASME VIII-1, API 661 Luchtverkoelingsapparaat voor olieverwerking en energie

Yuhong Group Co., Ltd. is een toonaangevende Chinese fabrikant van warmte-uitwisselingsapparatuur.2015, ontwerpt en produceert luchtkoelers volgens API 661 en ASME Section VIII Div. 1, en levert warmtewisselaars, condensatoren, verdampers, reactoren en andere producten voor de olieverwerking,De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de situatie te verbeteren.

Productbeschrijving

Voertuigkoelmachine (Air Cooled Heat Exchanger ?? ACHE), ontworpen en vervaardigd in overeenstemming met de voorschriftenAPI 661 (zevende editie)enASME-sectie VIII, afdeling 1Het is een zeer efficiënte apparatuur voor de koeling en condensatie van technologische vloeistoffen en gassen met behulp van atmosfeerlucht als koelmiddel.Deze apparatuur is bestemd voor werken in zware industriële omstandigheden op olieverwerkingsobjecten, petrochemie, gasverwerking en warmte-energie.

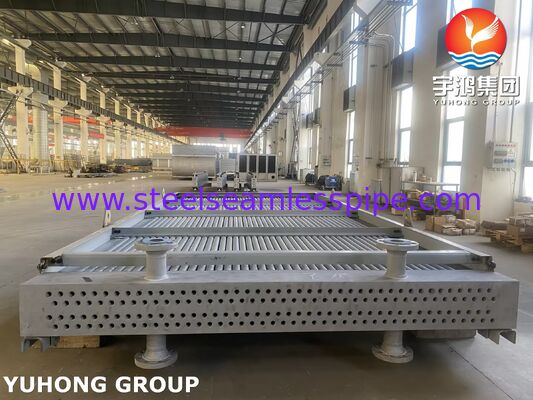

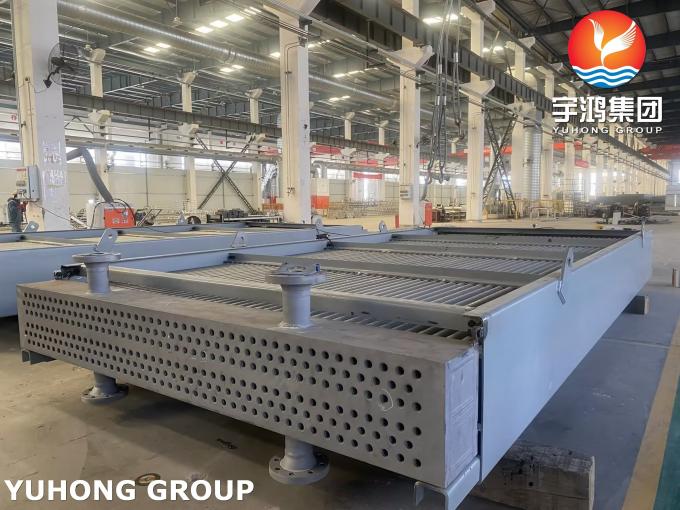

De constructie van een luchtkoeler omvat de volgende hoofdcomponenten:

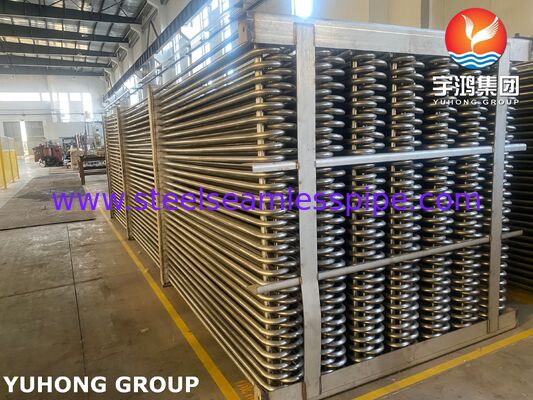

Puчок оребренных труб (Tube Bundle)- Het hoofdwarmte-uitwisselings-element.
Ventilatoren voor de aandrijving

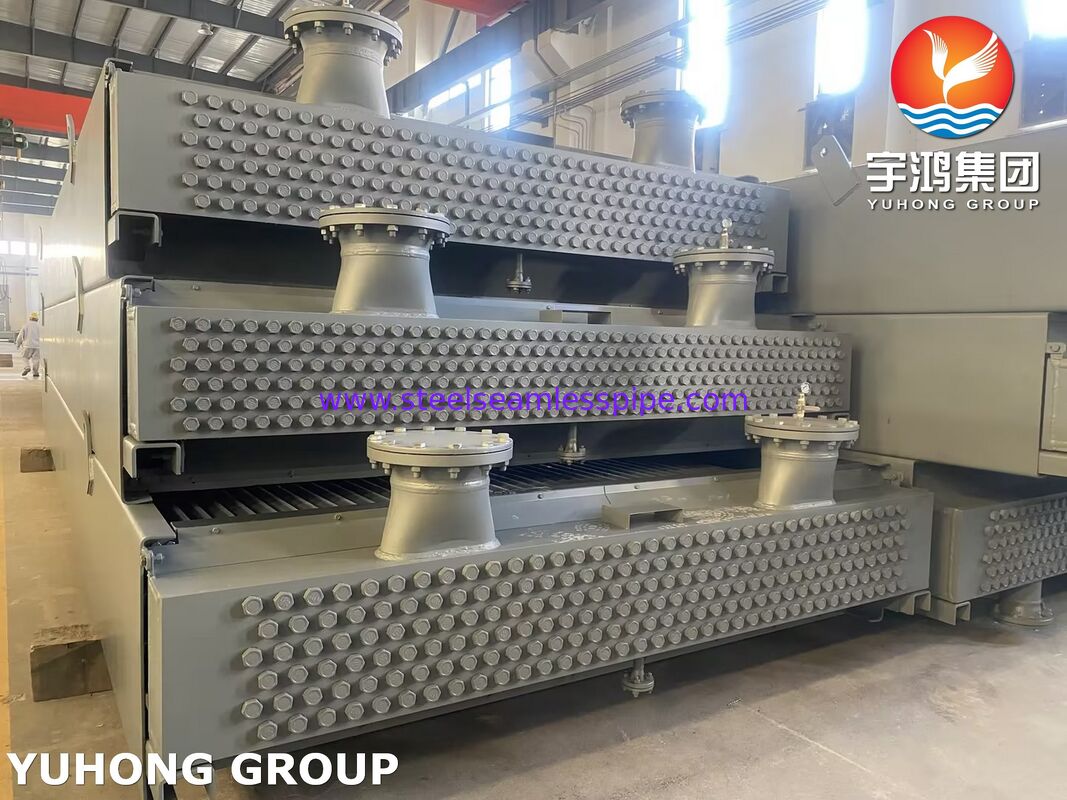

Collectors (Headers)- Verspreiding van de technologische omgeving over de buizen
Metalen constructies (structurele kader)
Verstelbare sluiers- voor het beheer van de luchtstroom afhankelijk van de seizoenstemperatuur

Technische kenmerken

Parameter	Значение / Описание
Ontwerpstandaarden	API 661 (zevende editie, ISO 13706), ASME Section VIII Div. 1
Certificaat	Klem ASME ¥U ¥ (op verzoek van de klant)
Type ventilatie	Gezwonge trek of inductieve trek
Type verzamelaar	Type stekker, afneembare dekselplaat, scharnier
Materiaalbuis	ASME SA179, SA213-TP304/316L, SA789-S31803 (Duplex)
Materiaal voor de verwerking	Aluminium (наиболее распространен), roestvrij staal
Tipe van de verpakking	G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G G
Materiaal van de verzamelaar	ASTM A516 Gr.60 / koolstofstaal / roestvrij staal
Temperatuurbereik	van -40°C tot +600°C
Maximale werkdruk	tot 450 bar (afhankelijk van de uitvoering)
Uitvoering van de pijp	Горизонтальное (наиболее распространено) или вертикальное

Test en kwaliteitscontrole

Alle luchtkoelers ondergaan complexe testen in overeenstemming met de eisen van ASME Section VIII Div. 1 en API 661:

Tipe proef	Standaard / Vereiste	Beschrijving
Hydrostatische proef	ASME VIII UG-99	Testdruk: 1,3 * berekende druk.
Pneumatische test	ASME VIII UG-100	Testdruk: 1,1 * berekende druk
Onderzoek naar sluiting	Leekproef	Verplichte controle van alle gesoldeerde en uitneembare verbindingen
Vibratieproef.	API 661	Beheersing van de trillingsamplitude, beperking van niet meer dan 20% van de toegestane API 661-waarde
Gezinsonderzoek	API 661 Bijlage E	Meting van het geluidsniveau in overeenstemming met de standaardmethode
Inspectie door een derde	Verplichte	Inspectie door een onafhankelijke inspecteur (op verzoek van de opdrachtgever)

Opmerking.Alle kwaliteitsdocumentatie (MTC) voor onder druk staande elementen wordt volgens norm EN10204 3 geleverd.1.

Voordelen van luchtkoelers volgens de normen API 661 en ASME

Geen waterverbruik.In tegenstelling tot waterkoelsystemen vereist een luchtkoeler geen constante watervoorziening en vormt hij geen risico op verontreiniging van het water door technologische omgevingen.
Economische efficiëntie.Afwezigheid van kosten voor watervoorbereiding en -afvoer, vermindering van de operationele kosten.
Milieubeveiliging.Afwezigheid van verontreinigde wateren en beperking van de impact op het milieu.
Hoge betrouwbaarheid en duurzaamheid.Het ontwerp volgens de standaard API 661 garandeert resistentie tegen corrosie, erosie en trillingsbelastingen.
De flexibiliteit van de opstelling.De apparatuur kan worden geïnstalleerd, zowel op de grondfundamenten als op de staanschaal.
Een breed scala aan materialen.Van koolstofstaal tot titanium en dubbele legeringen, die het werk met corrosie-actieve en hoogtemperatuuromgevingen mogelijk maken.
Certificering voor de Russische markt.Yuhong Group heeft ervaring met de voorbereiding van apparatuur voor de certificering van de EAE-EU (TR CU), inclusief leveringen voor Rusland met het verkrijgen van CRN voor Canada en TR CU voor de EAE-EU.

Technische kenmerken van de constructie

Bijzondere kenmerken van het ontwerpen van de verzamelaars.De collectieve luchtkoelers hebben een rechthoekige dwarsdoorsnede, wat de berekening van de minimale wanddikte in vergelijking met cilindrische drukvaten bemoeilijkt.De Yuhong Group maakt de rekeningen van de collectoren met behulp van de eindelementen methode (FEA) voor het bevestigen van de integriteit van de constructie, dat voldoet aan de eisen van API 661 en ASME.

Temperatuurverdeling van de collectoren.In overeenstemming met API 661 wordt bij een temperatuurverschil tussen de in- en uitgangssekties van de collector van meer dan 110 °C (200 °F) een scheiding van de collector toegepast om de warmtevervorming te compenseren.

Beheersing van de luchtstroom.De regeleerbare sluiers maken het mogelijk het koelvermogen aan te passen aan de seizoenswijzigingen van de temperatuur van de omringende lucht.

Toepassingsgebieden

Luchtkoelers van de Yuhong Group volgens de normen API 661 en ASME Section VIII Div. 1 worden veel gebruikt in de volgende industrieën en technologische processen:

Octro	Typische toepassing
Neftverwerking (Olie raffinaderijen)	Koeling van koolwaterstofstromen, condensatie van bovenproducten kolommen, koeling van reactoromgeving
Petrochemische installaties	Koeling van reactieproducten, condensatie na reactoren, koeling van distillatie kolommen
Gasverwerking	Concentratie van vloeibare aardgassen (LNG) en koeling van gasstromen
Vervaardiging van elektrische apparatuur	Koeling van turbine-olie, koeling van transformator-olie, hulpkoeling
Chemische industrie	Koeling van chemische reactoren, condensatie in verwarmingsprocessen

Opmerking:Voor olieverwerkende en petrochemische producties is de naleving van de norm API 661 een verplichte eis van de meeste internationale EPC-contractanten.

Typen luchtkoelers, beschikbaar voor bestelling

Yuhong Group produceert luchtkoelers in de volgende uitvoeringen:

Gedwongen dienstplicht (принудительная тяга)De ventilatoren bevinden zich onderaan de buizen en zorgen voor een gemakkelijke toegang tot de ventilatoren.
Induced Draft (inductieve trek)De ventilatoren bevinden zich bovenop de buizen en zorgen voor een meer gelijkmatige luchtverdeling en verminderen de recirculatie van hete lucht.
Horizontaal (горизонтальный)De buizen zijn horizontaal gelegen, de luchtstroom is loodrecht op de buizen.Bezit een compacte constructie en is gemakkelijk te onderhouden..
Verticaal (вертикальный)De buizen zijn verticaal geplaatst en worden gebruikt bij beperkingen op het gebied van plaatsing.
V-vormig / A-frameDe buizen zijn V-vormig gelegen, maximaal warmte-uitwisselingsoppervlak bij compacte constructie.

Contactpersonen

Voor een commercieel voorstel, technisch advies en aanvraag voor documentatie, kunt u contact met ons opnemen:

E-mail:Vladimir@steelseamlesspipe.com
