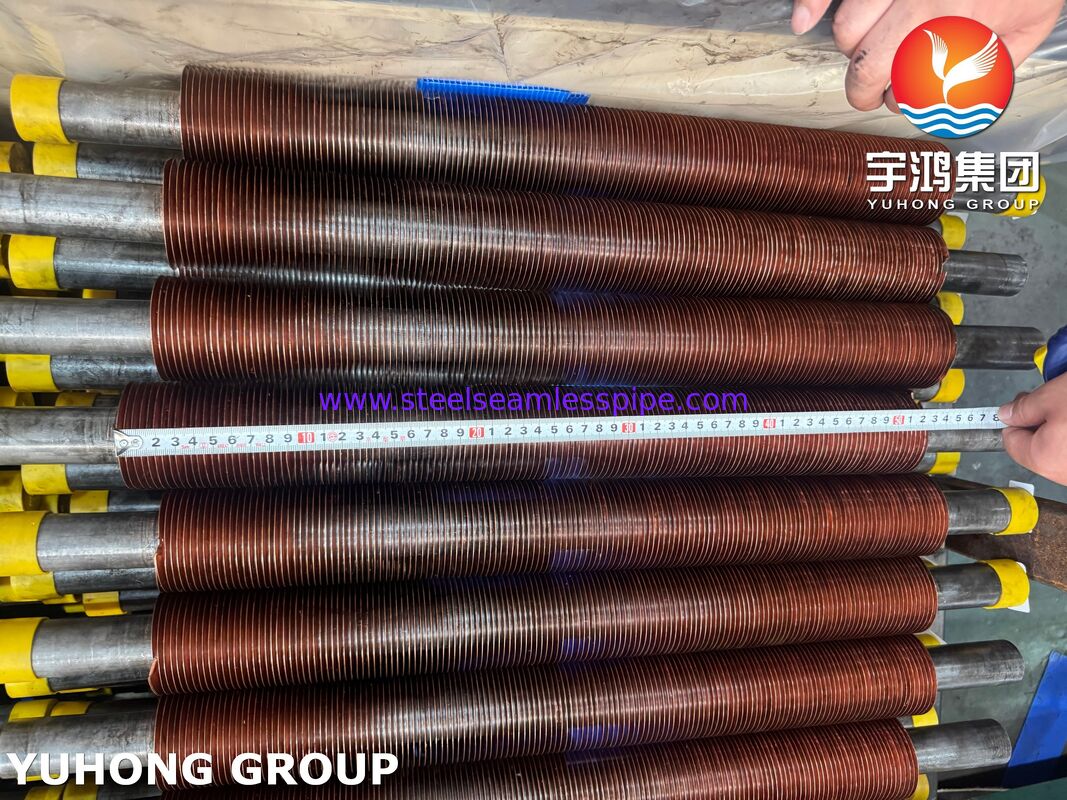

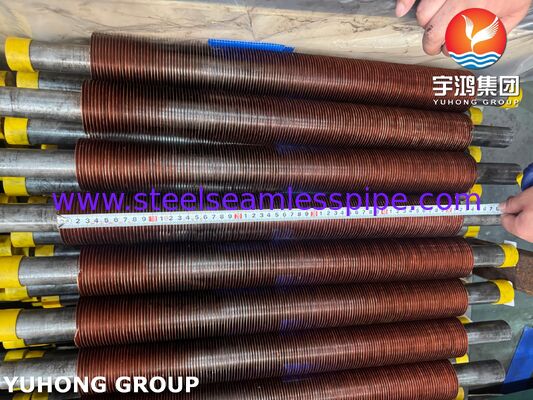

ASTM A106 Gr.B ingebedde ribbenbuizen met CU-T2 koperen vinnen voor luchtkoelers

ASTM A106 Gr.B Embedded Finned Tubes with CU-T2 copper fins are engineered for high-efficiency air-cooled heat exchangers and industrial cooling systems requiring superior thermal conductivity and long-term operational reliabilityHet ingebouwde productieproces van de vinnen brengt de koperen vinnenstrook mechanisch in een nauwkeurig bewerkte groef op het oppervlak van de koolstofstaalbuis en sluit deze.het creëren van een sterke metallurgische binding die een uitstekende warmteoverdrachtsprestatie en weerstand tegen het loslopen van vinnen bij thermische cycling garandeert.

Door de mechanische sterkte van naadloze stalen buizen van ASTM A106 Klasse B te combineren met de uitzonderlijke thermische geleidbaarheid van CU-T2 koperen vinnen, worden deze vinnenbuizen veel gebruikt in luchtkoelers,proceskoelers, gaskoelers, oliekoelers, compressornaafkoelers, elektriciteitsproductie-installaties, petrochemische installaties en HVAC-warmteherstelsystemen.

• Hoge warmteoverdracht dankzij de CU-T2-kopervinnen met een hoge geleidbaarheid.
• Uitstekende mechanische sterkte van ASTM A106 Gr.B naadloos stalen buis.
• Sterke vin-to-tube binding bereikt door ingebedde vin technologie.
• Superieure weerstand tegen trillingen en thermische vermoeidheid.
• Verminderde thermische weerstand.
• Verlengde levensduur in industriële koelingstoepassingen.
• Geschikt voor hogedrukprocessystemen.
• Geoptimaliseerd ontwerp voor een compacte warmtewisselaar.
• Lagere bedrijfskosten door betere energie-efficiëntie.

Inbouwbuizen met vinnen worden geproduceerd door het bewerken van een continue spiraalvormige groef in het buitenoppervlak van de ASTM A106 Gr.B-buis.Een CU-T2 koperen vinstrip wordt vervolgens mechanisch gewikkeld en stevig in de groef ingebedHet basisbuismateriaal wordt rond de vinwortel verplaatst om de vin stevig op zijn plaats te houden.

Deze productiemethode biedt:

• Hoge bevestigingssterkte van de vin.
• Uitstekend thermisch contact tussen vin en buis.
• Eenvormige vingeometrie.
• Betrouwbare werking onder continue thermische cyclus.
• Verminderd risico op scheiding van de vinnen in vergelijking met conventionele wondvinnenbuizen.

basisbuis (ASTM A106 Gr.B)

Buiten de diameter:

• 19.05 mm (3/4")
• 25.40 mm (1")
• 31.75 mm (1-1/4")
• 38.10 mm (1-1/2")
• 50.80 mm (2")
• 57.15 mm (2-1/4")
• 60.33 mm (2-3/8")
• 63.50 mm (2-1/2")

Wanddikte:

• 20,0 mm 8,0 mm

Lange buis:

• tot 18 000 mm

CU-T2 Koperen vin

Vinnenhoogte:

• 8 mm 16 mm

Vinnendikte:

• 00,30 mm 0,60 mm

Vinnenhoogte:

• 20,0 mm 5,0 mm

Vinnendichtheid:

• 5 FPI 13 FPI

De afmetingen kunnen worden aangepast aan de eisen van het thermische ontwerp.

Basisbuismateriaal

ASTM A106 B-klasse naadloos koolstofstaalbuis

Toepasselijke normen:

• ASTM A106
• ASME SA106

Typische toepassingen:

• warmtewisselaars
• luchtkoelers
• Procesleidingen
• Raffinaderijapparatuur
• Stroomopwekkingssystemen

Vinnenmateriaal

CU-T2 koper

Toepasselijke normen:

• ASTM B152
• GB/T 5231
• EN CW004A

Gewoonlijk:

• Hoge warmtegeleidbaarheid
• Uitstekende ductiliteit
• Goede corrosiebestendigheid
• Superieure vinnenvormende capaciteit

ASTM A106 Klasse B

CU-T2 Kopervinnenmateriaal

ASTM A106 B-groep buis

CU-T2 Koperen vin

Om een consistente kwaliteit en naleving van de specificaties van het project te waarborgen, kan elke partij van ingebouwde schalenbuizen onderworpen worden aan de volgende inspecties:

Inspectie van grondstoffen

• Verificatie van materiaalcertificaten
• Analyse van de chemische samenstelling

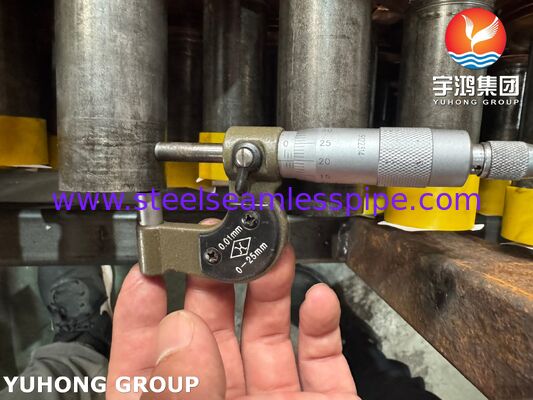

• Afmetingscontrole
• Onderzoek van de oppervlaktekwaliteit

Fabrieksinspectie

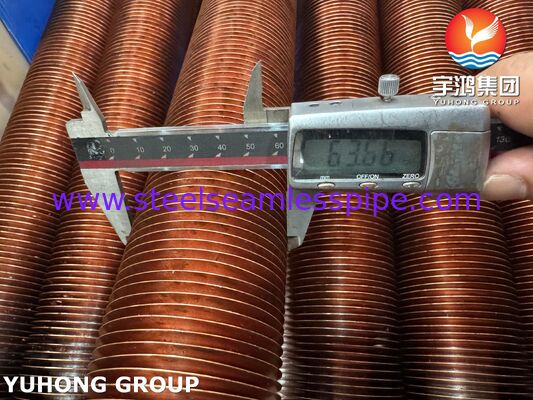

• Meting van de vleugelhoogte
• Verificatie van de vinhoogte

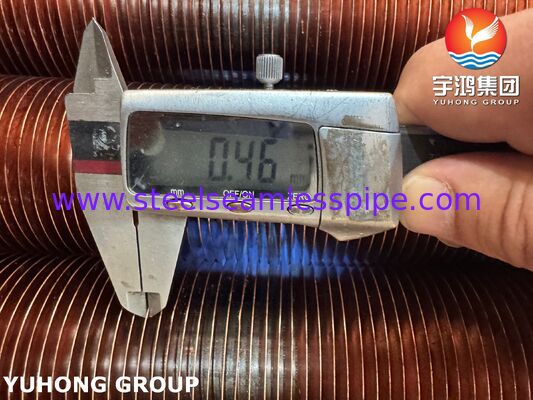

• Inspectie van de vinnendikte
• Inspectie van de groefdiepte
• Onderzoek van de integriteit van de vinbel

Mechanische tests

• Test van de sterkte van de vinbinding
• Vlakteproef
• Trekproef
• Hardheidstest

Niet-destructieve testen

• Hydrostatische drukonderzoek
• Eddy-stroomonderzoek
• Ultrasone testen (UT)
• Magnetische deeltjesonderzoek (indien vereist)

Eindinspectie

• Visuele inspectie
• Verificatie van de lengte
• Rechtelijkheidscontrole
• Verpakkingsinspectie
• Bescherming van getuigen door derden

ASTM A106 Gr.B. Inbedde vinnenbuizen met CU-T2 kopervinnen worden veel gebruikt in:

• Luchtgekoelde warmtewisselaars (ACHE)
• Petrochemische installaties
• Raffinaderijen
• Installaties voor de verwerking van aardgas
• Energiecentrales
• Verkoeling van compressoren
• Olie-koeleenheden
• Proceskoelers
• Afvalwarmteherstelsystemen
• HVAC industriële koelapparatuur

De combinatie van ASTM A106 Gr.B koolstofstaal en CU-T2 koperen vinnen biedt een ideale balans tussen mechanische sterkte en thermische prestaties.Kopervinnen vergroten het oppervlak van de externe warmteoverdracht aanzienlijk, terwijl de thermische weerstand laag blijft, waardoor een hoger koelefficiëntie en een verminderde voetafdruk van de apparatuur mogelijk zijn.
