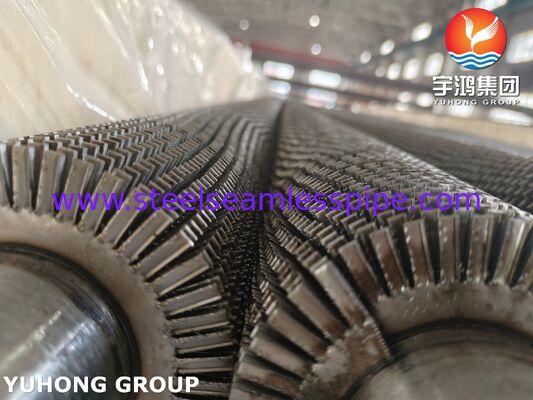

ASTM A192 Gezweefde vinnen van koolstofstaal voor warmtewisselaars

met een breedte van niet meer dan 15 mm

Hoogwaardige ingebedde geringe schalenbuizen voor een verbeterde warmteoverdracht

Onze gezaagde vinnenbuizen, voorzien van een hoogwaardige naadloze basisbuis van ASTM A192 koolstofstaal met ingebouwde gezaagde vinnen van koolstofstaal (CS),het leveren van een superieure warmteoverdracht in veeleisende industriële toepassingenDeze buizen zijn ontworpen voor hogedrukomgevingen en bieden uitstekende thermische prestaties, mechanische sterkte en betrouwbaarheid op lange termijn.

Als ervaren exporteur van warmtewisselaarcomponenten, zijn wij gespecialiseerd in de productie en levering van premium gezaagde vinnenbuizen die voldoen aan of overtreffen de internationale normen.Onze producten helpen klanten energie-efficiëntie te optimaliseren, de grootte van de apparatuur verminderen en de operationele kosten in ketels, warmtewisselaars en luchtgekoelde systemen verlagen.

Productmateriaalspecificaties

basisbuismateriaal: ASTM A192/ASME SA192 naadloze koolstofstaalketelbuizen pinmateriaal: koolstofstaal (gemeenschappelijke soorten: 08F, SPCC,of gelijkwaardig koolstofarme staal voor optimale vormbaarheid en thermische geleidbaarheid)

Chemische samenstelling

ASTM A192 chemische samenstelling van basisbuizen (in gewichtspercenten):

Chemische samenstelling (typisch voor 08F/SPCC): koolstofarm staal met C ≤ 0,08%, Mn 0,25-0,50%, P ≤ 0,035%, S ≤ 0,035%.Dit zorgt voor uitstekende ductiliteit voor het vormen van zaagstukken en een sterke mechanische binding.

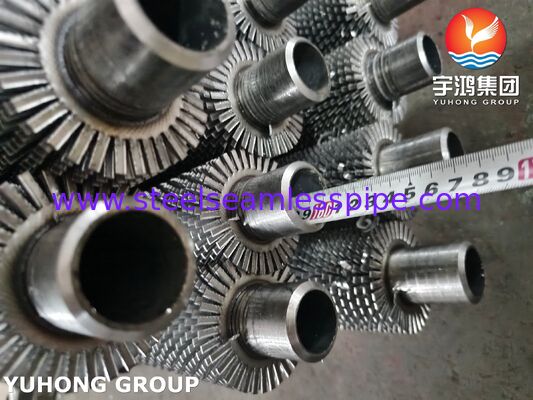

Structuur en fabricageproces van gezaagde buis

Onze gezaagde vinnenbuizen maken gebruik van een ingebed (G-type) proces voor een superieure bindsterkte:

• Basisbuis: een naadloos hogedrukbuis van ASTM A192 koolstofstaal zorgt voor de kernconstructuurintegriteit en drukbestendigheid.

• Vinnen: koolstofstaalstrook is getande ("U" of "V" inkeringen) om de oppervlakteturbulentie te verhogen en de randlagen te verstoren voor een betere convectieve warmteoverdracht.

• Ingebedde verwerking: een groef wordt nauwkeurig in de basisbuis bewerkt.De gezaagde vinstrook wordt door spanning in de groef gewikkeld en mechanisch vergrendeld door het buismateriaal terug te rollen over de vinbasisDit creëert een sterke, metallurgische binding zonder aanvullende vulmaterialen, bestand tegen trillingen, thermische cyclussen en hoge temperaturen (tot ~ 400 ° C / 752 ° F).

Dit ingebedde ontwerp biedt betere prestaties dan ingewikkelde of gelaste alternatieven in hoogspanningstoepassingen, waardoor de thermische weerstand op de schakel van de vin-buis wordt geminimaliseerd.

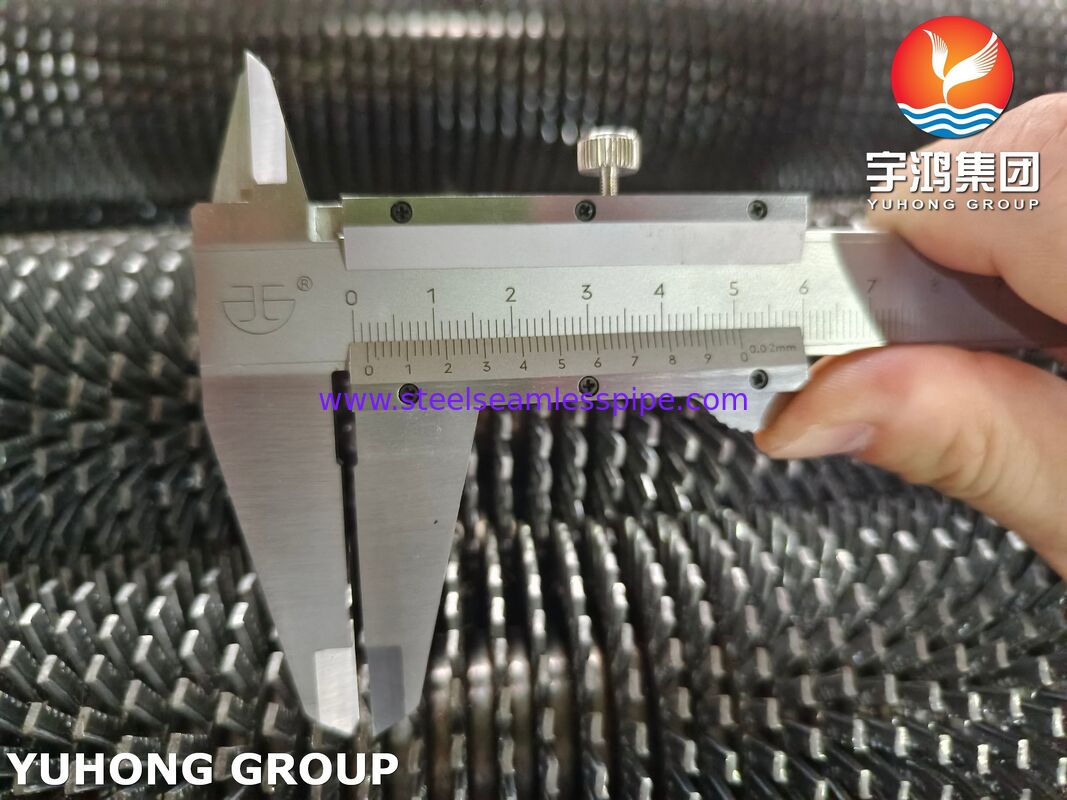

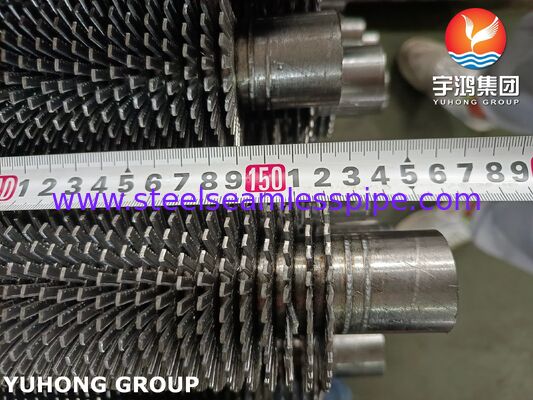

Afmetingen en toleranties

We handhaven strikte toleranties om de warmtewisselaar perfect te laten passen.

Typische afmetingen (aanpasbaar):

• OD van de basisbuis: 16 mm 63 mm (gewoon: 25-57 mm)

• Vinnenhoogte: 8 mm 35 mm

• Vinnendikte: 0,4 mm ∼1,5 mm (gegrilde)

• Vinnenspitch: 3 ¢ 333 vinnen per meter (1-8 FPI)

• Buislengte: maximaal 10-12 meter of indien vereist

Dimensionele toleranties (standaardbereiken):

• OD van de basisbuis: ± 0,1 mm tot ± 0,2 mm

• Wanddikte: ± 10% of per ASTM A192

• Vinnenhoogte: ±0,5 mm

• Vinnenspitch: ±1-2%

• Rechtheid: ≤ 1 mm per meter

Alle buizen ondergaan strenge kwaliteitscontroles, waaronder hydrostatische testen, dimensieverificatie en evaluatie van de bindsterkte.

Prestatievoordelen

• Superieure warmteoverdracht: getande vinnen vergroten het effectieve oppervlak en bevorderen turbulentie,het verbeteren van de totale warmteoverdrachtscoëfficiënt met 20-30% of meer in vergelijking met vaste vinnen in gasstroomtoepassingen.

• Sterke mechanische binding: het ingebedde ontwerp weerstaat hoge trillingen, thermische uitbreiding en drukcyclussen zonder dat de vin loskomt.

• Hoogtemperatuur- en drukbestendigheid: geschikt voor continue werking in veeleisende ketel- en superverwarmingsomstandigheden.

• Fouling Resistance & Cleanability: Gezweefd ontwerp en rechte gaspaden verminderen fouling in schonere gasstromen; eenvoudig te onderhouden.

• Kosteneffectief: koolstofstaalconstructies zorgen voor een evenwicht tussen prestaties en economie in niet- of licht corrosieve omgevingen.

• Compact ontwerp: maakt het mogelijk om kleinere warmtewisselaars te installeren met een gelijkwaardige belasting, waardoor ruimte- en materiaalkosten worden bespaard.

Gedetailleerde toepassingsgebieden

Onze ASTM A192 getande vinnenbuizen worden veel gebruikt in verschillende industrieën:

• Energieopwekking: Economisers, luchtvoorverwarmers, superverwarmers en terugwinning van afvalwarmte in ketels en elektriciteitscentrales.

• Petrochemische en chemische verwerking: warmtewisselaars voor procesverwarming/koeling, condensatoren en reboilers.

• Olie en gas: Verwarmingstoestellen, luchtgekoelde warmtewisselaars (ACHE) en toepassingen in raffinaderijen.

• HVAC en koeling: Grootschalige systemen voor luchtbehandeling en warmteherstel.

• Industriële ketels en verbrandingsinstallaties: efficiënte warmteoverdracht bij stoomopwekking en koeling van rookgassen.

• Metallurgie en cement: afvalwarmte ketels en drooginstallaties.

Deze buizen zijn uitstekend in warmte-uitwisseling gas-vloeistof of gas-gas, waarbij de warmteoverdrachtscoëfficiënt aan de gaszijde de beperkende factor is.

Onze voordelen en expertise

Met jarenlange gespecialiseerde ervaring in de productie van vinnenbuizen en internationale export, onderscheiden wij ons door:

• Geavanceerde productie: State-of-the-art ingebedde vinnenmachines die een consistente kwaliteit en strenge toleranties garanderen.
• Materiële deskundigheid: strikte inkoop van ASTM A192-buizen en hoogwaardige CS-vinnen, met volledige molentestcertificaten (MTC).
• Aanpassing: Flexibele productie voor niet-standaard maten, lengtes en vinconfiguraties om precies op uw tekeningen te passen.
• Kwaliteitsborging: ISO-conforme processen, inspectie door derden (SGS, BV, enz.) en 100% traceerbaarheid.
• Ervaring met wereldwijde export: bewezen ervaring met de levering aan Europa, het Midden-Oosten, Zuidoost-Azië en Amerika.
• Technische ondersteuning: Onze ingenieurs helpen bij het maken van thermische berekeningen, het selecteren van materialen en het geven van advies over de integratie om optimale systeemprestaties te garanderen.
• Betrouwbare doorlooptijden en concurrerende prijzen: efficiënte productie en directe fabrieksleveringen zorgen voor waarde zonder afbreuk te doen aan de kwaliteit.

Of u nu standaardvoorraad of op maat gemaakte gezaagde vinnenbuizen met A192-basis en CS-vinnen nodig heeft, wij leveren oplossingen die de efficiëntie en duurzaamheid verbeteren.

Neem vandaag nog contact met ons op voor een gedetailleerde offerte, technische gegevensblad of monsters.
