ASTM A335 P22 gepoetste vinnenbuizen
Productoverzicht
ASTM A335 P22 Studded Fin Tubes zijn warmteoverdrachtcomponenten van hoogwaardig legeringsstaal die speciaal zijn ontworpen voor gebruik bij hoge temperaturen en hoge druk.vervaardigd van ASTM A335 P22 naadloos ferritisch legerd staal, deze buizen zijn voorzien van vaste stuivers die met weerstand gelijkmatig om het buisoppervlak worden gelast,aanzienlijk verhogen van het effectieve warmteoverdrachtgebied met behoud van uitstekende mechanische integriteit.
De chroom-molybdeen samenstelling van P22 staal biedt superieure oxidatiebestendigheid, kruipsterkte en hoge temperatuurprestaties.Het maakt deze gepoetste buizen een ideale keuze voor zware bedrijfsomgevingen waar conventionele vinnenbuizen erosie of vervuiling kunnen ondervinden..
Het gebruik van de verwarmingsinstallatie is in de meeste landen van de Gemeenschap van toepassing. De verwarmingsinstallatie van de verwarmingsinstallatie is in de meeste landen van de Gemeenschap.en raffinaderijverwarmingstoestellen waar duurzaamheid en lange levensduur essentieel zijn.
Kenmerken
- Vervaardigd van ASTM A335 P22 naadloos gelegeerd staal
- Uitstekende kruipbestandheid bij hoge temperaturen
- Hoge weerstand tegen oxidatie en schaalvorming
- Superieure thermische vermoeidheidsprestaties
- Door het lassen van stengels wordt een uitstekende mechanische sterkte bereikt
- Uitstekende weerstand tegen erosie in vuile gasomgevingen
- Geschikt voor zware thermische cyclingtoepassingen
- Langere levensduur met minder onderhoud
- Verbeterde warmteoverdracht
- met een vermogen van meer dan 10 W
Typische toepassingen
ASTM A335 P22 gepropte vinnenbuizen worden veel gebruikt in:
- Verwarmingstoestellen
- Verwarmingsboilers (WHRB)
- Petrochemische ovens
- Vloeistofbedketels (CFB en BFB)
- Verwarmingstoestellen voor raffinaderijen
- Stoomketels
- Economisers
- Warmteherstelstoomgeneratoren (HRSG)
- Eenheden voor het terugwinnen van zwavel
- Verwarmingstoestellen voor thermische olie
- Cementfabrieken
- Elektriciteitscentrales
Vervaardigingsproces
Gepuppelde vinnenbuizen worden geproduceerd door middel van een geautomatiseerd weerstandslassenproces waarbij individuele stalen stuivers permanent op het buitenoppervlak van de naadloze P22-buis worden gelast.
Tot de productiestadia behoren:
- Inspectie van grondstoffen
- Snijden en bereiden van buizen
- Automatisch stuwlassen
- Verificatie van de integriteit van de las
- Rechtelijkheidscontrole
- Afmetingen
- Warmtebehandeling (indien gespecificeerd)
- Oppervlakte schoonmaken
- Eindinspectie
- Beschermende verpakking
Het eindproduct biedt een uitstekende bindsterkte en een gelijkmatige verdeling van de steken voor een consistente warmteoverdracht.
Standaard groottebereik
De volgende afmetingen vertegenwoordigen gemeenschappelijke productiecapaciteiten.
Basistub
| Artikel 1 |
Bereik |
| Buitentijdsdiameter |
25.4 mm 219,1 mm (1" 8") |
| Wanddikte |
2.5 mm 18 mm |
| Lange buizen |
tot 18 000 mm |
| Materiaalnorm |
ASTM A335 Klasse P22 |
| Vervaardiging |
met een breedte van niet meer dan 15 mm |

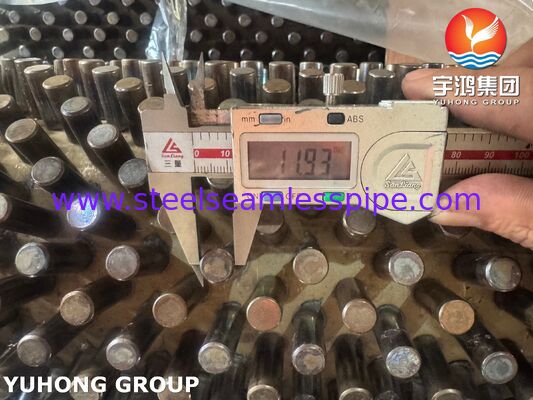

Afmetingen van de stammen
| Artikel 1 |
Typisch bereik |
| Stangdiameter |
6 mm 15 mm |
| Hoogte van de stekel |
10 mm 35 mm |
| Stud Pitch |
8 mm 30 mm |
| Stofmateriaal |
Koolstofstaal / legeringsstaal (per servicevoorwaarde) |
Aanpassingsmaatregelen zijn beschikbaar op basis van de specificaties van het project.
ASTM A335 P22 Chemische samenstelling
| Elementen |
Samenstelling (%) |
| Carbon (C) |
0.05 ̊0.15 |
| Manganese (Mn) |
0.30 ̊0.60 |
| Silicon (Si) |
Maximaal 0.50 |
| Phosphorus (P) |
Maximaal 0.025 |
| Zwavel (S) |
Maximaal 0.025 |
| Chroom (Cr) |
1.90 ¢2.60 |
| Molybdeen (Mo) |
0.87 ¢1.13 |
ASTM A335 P22 Mechanische eigenschappen
| Vastgoed |
Waarde |
| Treksterkte |
≥ 415 MPa |
| Kracht van de opbrengst |
≥205 MPa |
| Verlenging |
≥ 30% |
| Hardheid |
Volgens ASTM A335-voorschriften |
| Gebruikstemperatuur |
Tot ongeveer 600°C (afhankelijk van de toepassing) |
De chroom-molybdeenlegering biedt een uitstekende langdurige kruipbestandheid bij verhoogde bedrijfstemperaturen.
Inspectie en testen
Elke partij van ASTM A335 P22 Studded Fin Tubes kan een uitgebreide kwaliteitsinspectie ondergaan om naleving van de specificaties van de klant en internationale normen te waarborgen.
Typische inspectiemethoden zijn:
Inspectie van grondstoffen
- Identificatie van het materiaal
- Verificatie van het certificaat van de molentest (MTC)
- PMI (positieve materiaalidentificatie)

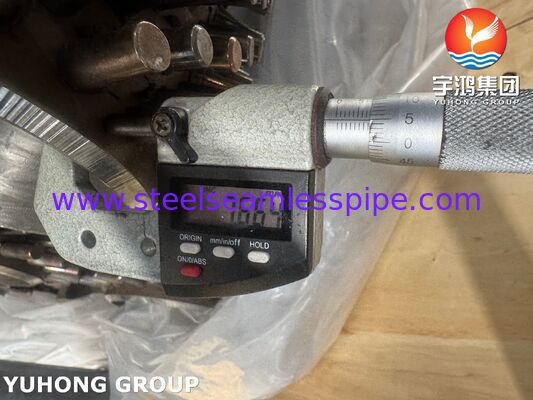

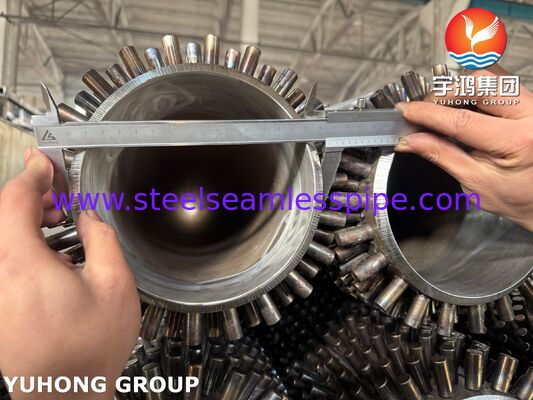

Dimensionele inspectie
- Buitendeurs
- Wanddikte
- De lengte van de buis
- Afstand tussen de stammen
- Hoogte van de stuit
- Steen uitlijning
- Regtheid meting
Mechanische tests
- Trekproef
- Vlakteproef
- Hardheidstest
- Buigproef (indien vereist)
Niet-destructieve test (NDT)
- Hydrostatische test
- Eddy-stroomtest
- Ultrasone testen (UT)
- Magnetische deeltjesinspectie (MPI)
- Inspectie van doortrekkende kleurstoffen (PT) voor gelaste studs
- Visuele inspectie van stuwlassen
Inspectie van de laskwaliteit
- Onderzoek van de integriteit van de las
- Test met aftrekking van de stuif (indien gespecificeerd)
- Verificatie van de lasparameters
Inspectie van de oppervlakte
- Onderzoek van de oppervlakte
- Oxidatie-inspectie
- Defectdetectie
- Inspectie van verpakkingen
Voordelen van ASTM A335 P22 geplukte vinnenbuizen
In vergelijking met conventionele eenvoudige buizen bieden P22-gepuppelde vinnenbuizen:
- Verhoogde oppervlakte van de externe warmteoverdracht
- Een hogere warmte-efficiëntie
- Uitstekende weerstand tegen thermische schokken
- Uitstekende prestaties in slijpgasstromen
- Verminderde asophoping in vergelijking met continue vinnen
- Lagere onderhoudskosten
- Langere levensduur
- Betrouwbare prestaties onder hoge druk en temperatuur
- Uitstekende weerstand tegen kruipvervorming
- Verbeterde efficiëntie van ketels en ovens
Kwaliteitsborging
Onze ASTM A335 P22 Studded Fin Tubes worden vervaardigd onder strenge kwaliteitsmanagementsystemen om consistente productprestaties en betrouwbaarheid te garanderen.Productie en inspectie kunnen worden uitgevoerd in overeenstemming met internationale normen en klantprojectvereistenDe traceerbaarheid van materialen, de kwaliteitscontrole van het laswerk en uitgebreide tests worden gedurende het gehele productieproces gehandhaafd om producten te leveren die geschikt zijn voor veeleisende industriële toepassingen.

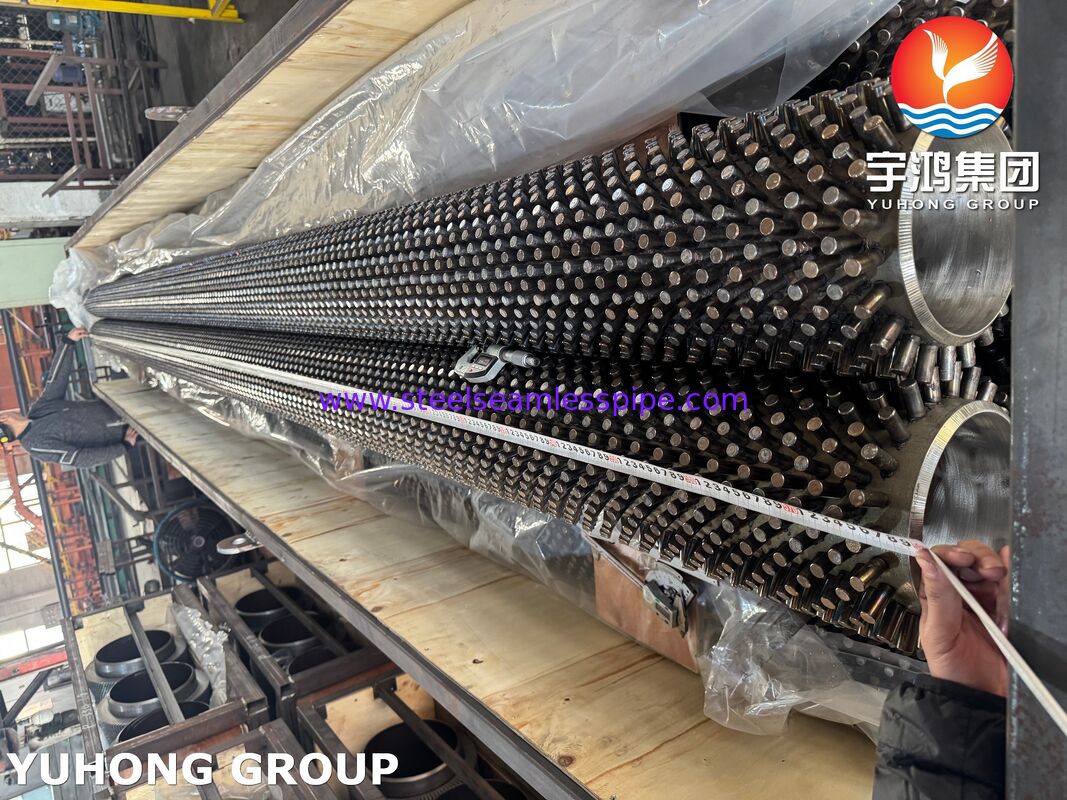

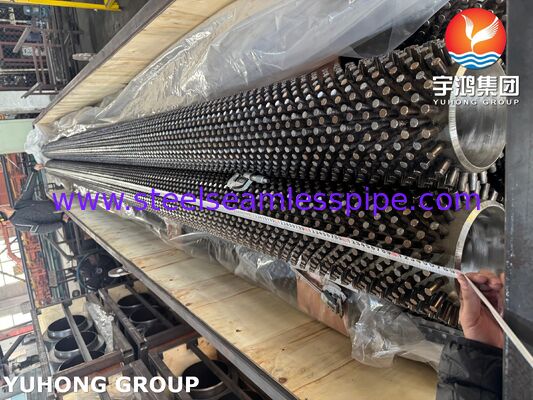

Verpakking en levering
De producten worden zorgvuldig verpakt om mechanische schade en corrosie tijdens het vervoer te voorkomen.
De verpakkingsmogelijkheden omvatten:
- met een breedte van niet meer dan 50 mm
- Houten behuizingen
- Exporteer zeevaardige verpakkingen
- van kunststof
- Vochtbestendige verpakking
- Op aanvraag op maat gemaakte verpakking
Waarom kiezen voor onze ASTM A335 P22 gepoetste vinnenbuizen?
- Ervaren fabrikant van industriële buisoplossingen met vinnen
- Geavanceerde geautomatiseerde speldweldapparatuur
- Strenge kwaliteitscontrole gedurende de gehele productie
- Productie op maat volgens de specificaties van het project
- Expertise op het gebied van hoogtemperatuurlegeringsmaterialen
- Alomvattende inspectie- en testdiensten
- Betrouwbare wereldwijde levering
- Technische ondersteuning voor warmtewisselaars, ketels en warmteverwarmingstoestellen
Onze ASTM A335 P22 Studded Fin Tubes zijn ontworpen om betrouwbare warmteoverdracht te leveren, uitstekende weerstand tegen hoge temperatuur,en verlengde levensduur van apparatuur in de elektriciteitsopwekking, petrochemische, raffinaderij- en industriële verwarmingstoepassingen.
