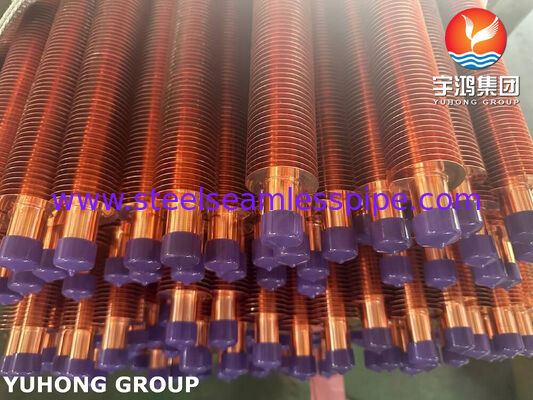

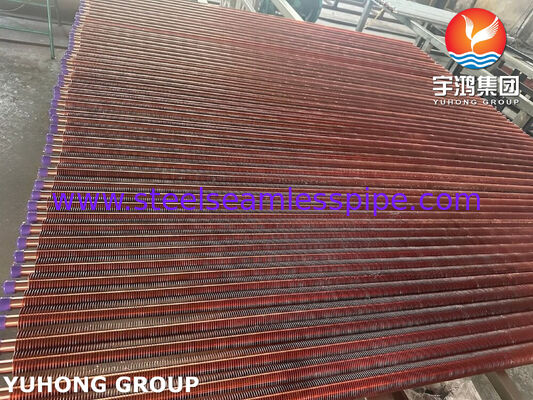

ASTM B111 C70600 geëxtrudeerde lamellenbuizen
ASTM B111 C70600 geëxtrudeerde ribbenbuizen zijn hoogwaardige warmteoverdrachtscomponenten vervaardigd uit naadloze buizen van 90/10 koper-nikkellegering. Door middel van een nauwkeurig koud extrusieproces wordt het materiaal van de basisbuis plastisch gevormd tot integrale vinnen zonder mechanisch verbinden of lassen. Deze productiemethode produceert een doorlopende vinstructuur uit één stuk die uitstekende thermische geleidbaarheid, uitstekende corrosieweerstand en uitzonderlijke mechanische integriteit biedt.
De C70600 koper-nikkellegering combineert een hoge weerstand tegen zeewatercorrosie, biofouling, erosie en chloridehoudende omgevingen met uitstekende thermische prestaties, waardoor het een van de voorkeursmaterialen is voor maritieme condensors, offshore-platforms, ontziltingsinstallaties, scheepsbouw, energieopwekking en chemische verwerkingsindustrieën.
Geëxtrudeerde ribbenbuizen maximaliseren het externe oppervlak terwijl de superieure warmteoverdrachtsefficiëntie behouden blijft, wat een langere levensduur en lagere onderhoudskosten oplevert in vergelijking met conventionele ribbenbuisconstructies.
Kenmerken en voordelen
- Integrale vinconstructie zonder weerstand tussen vin en buis
- Uitstekende thermische geleidbaarheid voor zeer efficiënte warmteoverdracht
- Uitstekende weerstand tegen zeewatercorrosie en chloride-aantasting
- Superieure weerstand tegen erosie veroorzaakt door vloeistoffen met hoge snelheid
- Uitstekende weerstand tegen biofouling uit de zee
- Hoge mechanische sterkte en lange levensduur
- Geen galvanische corrosie tussen vin en buis
- Uitstekende maatnauwkeurigheid en vinuniformiteit
- Geschikt voor continu gebruik in zware maritieme omgevingen
- Weinig onderhoud en langere levensduur
Typische toepassingen
ASTM B111 C70600 geëxtrudeerde ribbenbuizen worden veel gebruikt in:
- Maritieme warmtewisselaars
- Zeewater condensors
- Offshore olie- en gasplatforms
- Koelsystemen voor de scheepsbouw
- Ontziltingsinstallaties
- Condensatoren van elektriciteitscentrales
- Petrochemische warmtewisselaars
- LNG-terminals
- HVAC-zeewaterkoelsystemen
- Industriële koelapparatuur
Productieproces
Geëxtrudeerde ribbenbuizen worden vervaardigd door het buitenoppervlak van de koper-nikkelbuis plastisch te vervormen met behulp van gespecialiseerd walsmateriaal. Tijdens de extrusie wordt de buiswand naar buiten verplaatst om continue integrale vinnen te vormen.
Omdat zowel de vinnen als de buis uit hetzelfde moedermateriaal zijn vervaardigd, biedt het eindproduct:
- Uitstekende vinhechting
- Geen risico op scheiding van de vinnen
- Minimale thermische contactweerstand
- Superieure trillingsbestendigheid
- Betrouwbaarheid op lange termijn onder cyclische belasting
Standaardspecificaties
| Item |
Specificatie |
| Basisbuis standaard |
ASTM B111 |
| Materiaalkwaliteit |
C70600 (90/10 koper-nikkel) |
| Productieproces |
Koud geëxtrudeerde integrale vin |
| Buistype |
Naadloze koper-nikkelbuis |
| Vinnentype |
Geëxtrudeerde integrale vin |
| Oppervlakteafwerking |
Heldere of molenafwerking |
| Leveringsconditie |
Rechte lengtes |
Algemeen maatbereik
Buitendiameter basisbuis
- 12,70 mm (1/2")
- 15,88 mm (5/8")
- 19,05 mm (3/4")
- 22,23 mm (7/8")
- 25,40 mm (1")
- 31,75 mm (1-1/4")
- 38,10 mm (1-1/2")
Buiswanddikte
Buislengte
- Tot 18 meter
- Aangepaste lengtes beschikbaar
Vinhoogte
Vindikte
Finse toonhoogte
- 8-20 vinnen per inch (FPI)
- Ongeveer 1,3–3,2 mm lamelafstand
Aangepaste vingeometrieën kunnen worden vervaardigd volgens de thermische ontwerpvereisten van de klant.
Chemische samenstelling (ASTM B111 C70600)
| Element |
Samenstelling (%) |
| Koper (Cu) |
Evenwicht |
| Nikkel (Ni) |
9,0–11,0 |
| Ijzer (Fe) |
1,0–1,8 |
| Mangaan (Mn) |
Maximaal 1,0 |
| Zink (Zn) |
Maximaal 1,0 |
| Lood (Pb) |
Maximaal 0,05 |
| Koolstof (C) |
Maximaal 0,05 |
| Zwavel (S) |
Maximaal 0,02 |
Mechanische eigenschappen
| Eigendom |
Typische waarde |
| Treksterkte |
≥310 MPa |
| Opbrengststerkte (0,5% verlenging) |
≥105 MPa |
| Verlenging |
≥30% |
| Hardheid |
Typisch 70–100 HRB (afhankelijk van de temperatuur) |
| Thermische geleidbaarheid |
Ongeveer 50 W/m·K |
| Dikte |
8,94 g/cm³ |
Mechanische eigenschappen kunnen variëren afhankelijk van de temperatuur, buisafmetingen en productieomstandigheden.
Inspectie en testen
Elke batch ASTM B111 C70600 geëxtrudeerde ribbenbuizen ondergaat een uitgebreide kwaliteitscontrole om naleving van internationale normen te garanderen.
Typische inspecties zijn onder meer:
- Verificatie van grondstoffen
- Analyse van de chemische samenstelling
- Testen van mechanische eigenschappen
- Dimensionale inspectie
- Meting van de vingeometrie
- Visueel oppervlakteonderzoek
- Wervelstroom testen
- Hydrostatische druktesten
- Testen van luchtlekken
- Ultrasoon onderzoek (UT) op aanvraag
- Positieve materiaalidentificatie (PMI)
- Afvlakkingstest
- Opvlammende test
- Uitbreidingstest
- Hardheid testen
- Inspectie van de rechtheid
- Inspectie van buisuiteinden
- Verpakkingsinspectie
Inspecties door derden door SGS, TÜV, Bureau Veritas (BV), DNV, Lloyd's Register (LR), ABS en Intertek zijn op verzoek van de klant beschikbaar.
Kwaliteitsborging
Ons productieproces volgt tijdens de hele productie strenge kwaliteitsmanagementprocedures. Elke lamellenbuis wordt geproduceerd met behulp van precisie-extrusietechnologie en geïnspecteerd om te garanderen:
- Uniforme vinhoogte en -afstand
- Uitstekende concentriciteit
- Sterke integrale vinstructuur
- Hoge warmteoverdrachtsefficiëntie
- Uitstekende corrosiebestendigheid
- Betrouwbare prestaties op lange termijn
De traceerbaarheid van materialen wordt gehandhaafd vanaf de inkoop van grondstoffen tot de eindinspectie en verzending.

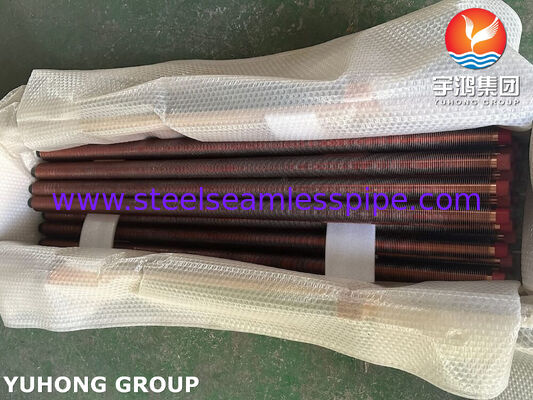

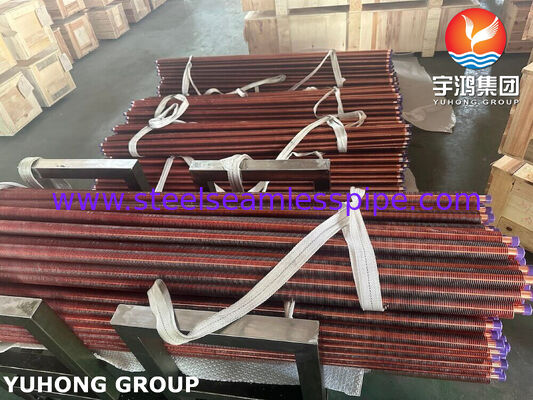

Verpakking
Producten worden zorgvuldig verpakt om schade aan de vin tijdens transport te voorkomen.
Beschikbare verpakkingsopties zijn onder meer:
- Houten kisten
- Multiplex exportkratten
- Stalen framebundels
- Beschermende plastic verpakking
- Eindkappen
- Waterdichte verpakking
- Op maat gemaakte exportverpakking
Waarom kiezen voor onze ASTM B111 C70600 geëxtrudeerde ribbenbuizen?
- Vervaardigd uit hoogwaardige ASTM B111 C70600 naadloze buizen
- Precisie koudgeëxtrudeerde integrale vintechnologie
- Uitstekende weerstand tegen zeewatercorrosie
- Hoge warmteoverdrachtsefficiëntie
- Lange operationele levensduur
- Strikte maatvoering
- Uitgebreide kwaliteitstesten
- Aangepaste maten en vinconfiguraties beschikbaar
- Snelle productie en wereldwijde levering
- Technische ondersteuning voor OEM- en EPC-projecten
Onze ASTM B111 C70600 geëxtrudeerde ribbenbuizen zijn ontworpen voor veeleisende warmtewisselingstoepassingen waarbij superieure corrosieweerstand, thermische efficiëntie en betrouwbaarheid op lange termijn van cruciaal belang zijn. Ze zijn een ideale oplossing voor maritieme, offshore-, ontziltings-, energieopwekkings- en industriële koelsystemen die betrouwbare prestaties vereisen onder agressieve bedrijfsomstandigheden.
