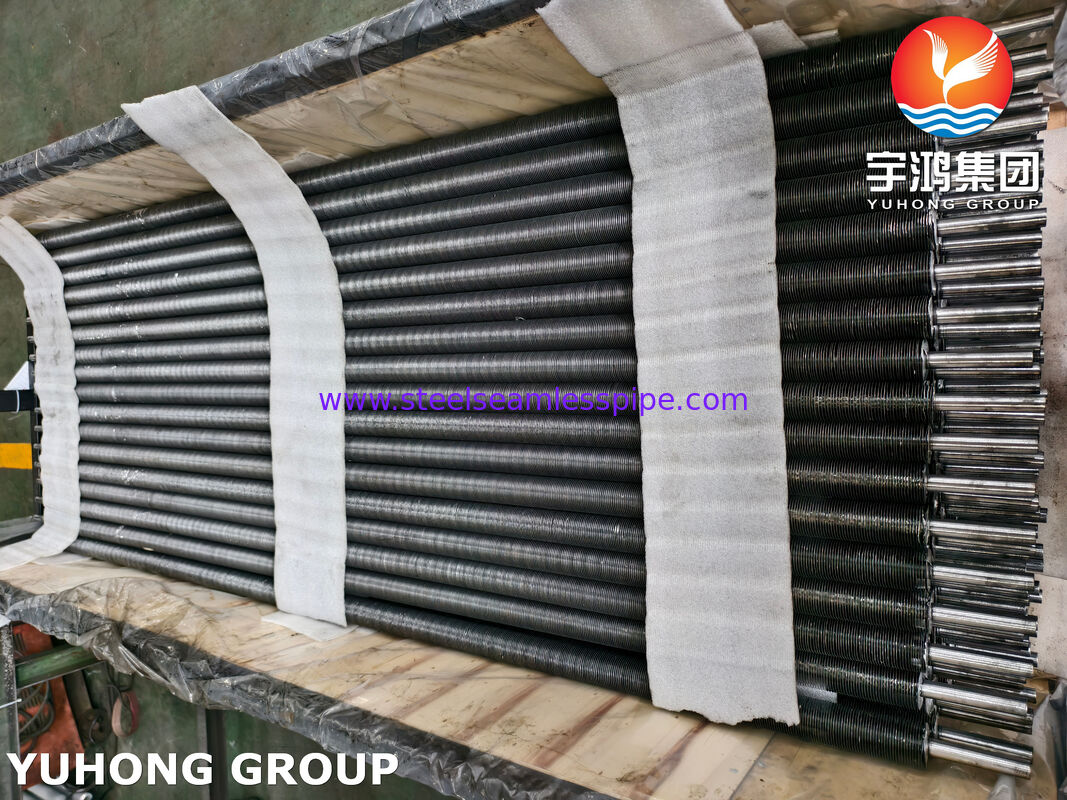

Geïntegreerde vinnenbuizen voor condensatoren voor luchtkoelers (GOST 550-2020 + AL1060)
Productoverzicht
met een vermogen van niet meer dan 50 Wzijn hoogwaardige warmteoverdrachtcomponenten ontworpen voormet luchtgekoelde condensatorsystemen (ACC)De verwarming van de lucht is een belangrijke factor in de opbouw van de luchtkwaliteit.GOST 550-2020 basisbuis van koolstofstaal gecombineerd met AL1060 aluminium ingebedde vinnen, deze buizen bieden uitstekende warmtegeleidbaarheid, mechanische sterkte en langdurige corrosiebestendigheid.
De ingebedde vinstructuur wordt geproduceerd door spiraalvormige groeven in het buitenoppervlak van de stalen buis te bewerken en aluminiumvinnen stevig in de groeven te plaatsen.Deze mechanische bindmethode zorgt voor een duurzame verbinding van de vin en de buis, waardoor een efficiënte warmteoverdracht wordt gewaarborgd, zelfs onder hoge trillingen, thermische cycli en buitenwerkingsomstandigheden.
Deze vinnenbuizen worden veel gebruikt inelektriciteitscentrales, petrochemische installaties, raffinaderijen, aardgasverwerkingsinstallaties en industriële stoomcondensatiesystemen, waarbij een betrouwbare warmteafstoting en een lange levensduur essentieel zijn.
Productkenmerken en voordelen
1. Hoge thermische efficiëntie
De AL1060-aluminiumvinnen bieden een uitstekende thermische geleidbaarheid en vergroten het externe warmteoverdrachtgebied aanzienlijk in vergelijking met blote buizen.De vergrote oppervlakte verbetert de efficiëntie van de warmteoverdracht in de lucht, waardoor compacte condensatorontwerpen mogelijk zijn.
2Sterke mechanische band tussen vin en buis
Het ingebouwde productieproces van de vin creëert een strakke mechanische verbinding tussen de aluminiumvin en de stalen buis.en langdurige werking.
3Uitstekende corrosiebestendigheid buiten
Aluminiumvinnen vormen van nature een beschermende oxidelaag, die weerstand biedt tegen atmosferische corrosie.De GOST 550-2020-staalbuis biedt een betrouwbare drukdragendheid voor condensatorservice.
4Geschikt voor harde industriële omgevingen
Ingebouwde vinnenbuizen zijn vooral geschikt voor luchtgekoelde condensatoren die worden blootgesteld aan:
- Hoge omgevingstemperaturen
- Stof en industriële atmosfeer
- Continu trillingen
- Grote temperatuurverschillen
Vervaardigingsproces
-
Voorbereiding van de basisbuis
- GOST 550-2020 koolstofstaalbuizen worden geïnspecteerd en het oppervlak gereinigd.
- De afmetingen van de buizen en de oppervlaktekwaliteit worden vóór het verven gecontroleerd.
-
Groevebewerking
- De spiraalvormige groeven worden nauwkeurig op het buitenoppervlak van de buis gevormd.
- De groefdiepte en de toonhoogte worden gecontroleerd om een goede inbouw van de aluminiumvinnen te garanderen.
-
Aluminium vinnen inbouw
- AL1060 aluminium strips worden onder gecontroleerde spanning in de groeven gewikkeld.
- Het buismateriaal wordt mechanisch rond de vinwortel uitgebreid om een veilige binding te bereiken.
-
Eindbehandeling
- Afmetingscontrole
- Onderzoek van de oppervlaktekwaliteit
- Hydraulische drukonderzoek
- Eindkwaliteitscontrole
Gemeenschappelijke specificaties
| Artikel 1 |
Specificatiebereik |
| Basisbuismateriaal |
GOST 550-2020 Koolstaal |
| Vinnenmateriaal |
AL1060 Aluminium |
| Type buis |
Naadloos stalen buisje |
| Vervaardigingsvorm |
Ingebedde / gegroeveerde L-voet mechanisch gebonden vinbuis |
| Buitentijder van de buis |
25.4 mm 76,2 mm |
| Dichtheid van de buiswand |
20,0 mm 8,0 mm |
| Lange buizen |
3,000 mm 18 000 mm |
| Vinnenhoogte |
8 mm 20 mm |
| Vinnendikte |
0.2 mm ️ 0,5 mm |
| Finnenhoogte |
20,0 mm 5,0 mm |
| Maximale werktemperatuur |
Tot ongeveer 300°C (afhankelijk van de ontwerpomstandigheden) |
Aanpassingsdimensies zijn beschikbaar op basis van de tekeningen van de klant en de eisen van het condensatorontwerp.
Typische toepassingen
met een vermogen van meer dan 10 WGOST 550-2020 + AL1060 materialenworden gewoonlijk gebruikt bij:
- met een vermogen van niet meer dan 10 kW
- Dampturbinekondensatorsystemen
- Elektriciteitscentrales
- Petrochemische proceskoelingseenheden
- Systemen voor warmterugwinning van raffinaderijen
- Verwerkingsinstallaties voor aardgas
- Industriële koelsystemen
- Grootschalige warmtewisselaars
Inspectie- en testmethoden
Om de betrouwbaarheid en de naleving van de eisen van de industriële warmtewisselaar te waarborgen, worden ingebedde vinnenbuizen aan uitgebreide inspectieprocedures onderworpen.
1. Inspectie van grondstoffen
- Verificatie van materiaalcertificaten (MTC)
- Analyse van de chemische samenstelling
- Mechanische eigenschappen testen
- Afmetingscontrole
2. Onderzoek van de basisbuis
- Ultrasone testen (UT)
- Eddy-stroomonderzoek (ECT)
- Hydraulische drukonderzoek
- Visueel oppervlakteonderzoek
3Fin Bond kwaliteitsinspectie
- Onderzoek van de binding van vinnen aan buizen

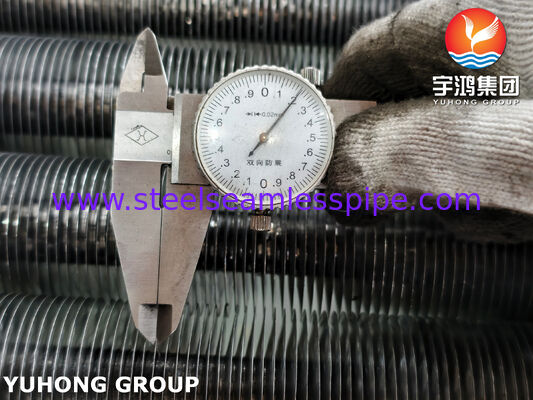

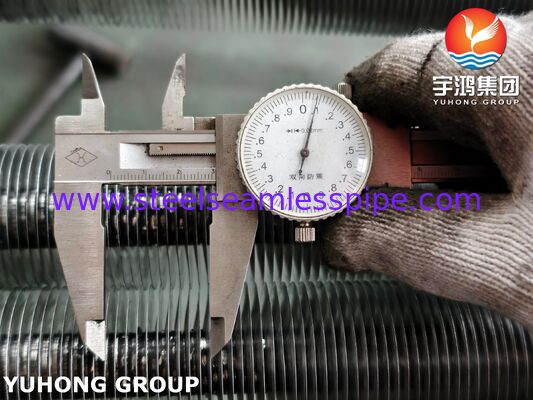

- Meting van de hoogte van de vin en de toonhoogte
- Verificatie van de treksterkte
- Inspectie van oppervlaktefouten
4Eindinspectie

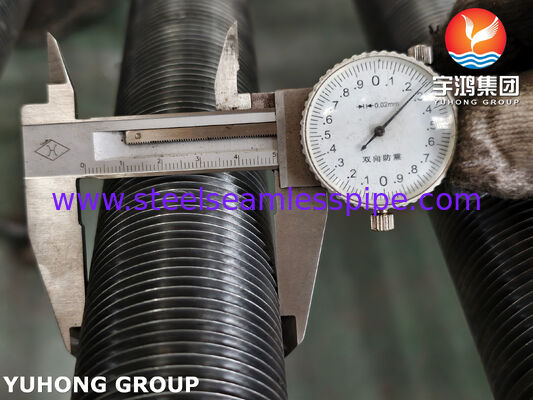

- Bepaling van de buitendiameter
- Beoordeling van de wanddikte
- Controle van de rechtheid van de buizen
- Verificatie van de lengte
- Inspectie van verpakkingen
Chemische samenstelling
GOST 550-2020 basisbuis van koolstofstaal (typisch)
| Elementen |
Typisch gehalte (%) |
| Carbon (C) |
≤ 0.25 |
| Silicon (Si) |
0.17 ¢ 0.37 |
| Manganese (Mn) |
0.35 ¢ 0.80 |
| Phosphorus (P) |
≤ 0.035 |
| Zwavel (S) |
≤ 0.035 |
| IJzer (Fe) |
Gewicht |
De chemische samenstelling kan variëren afhankelijk van de door de klant gespecificeerde specifieke GOST-staalklasse.
AL1060 Aluminiumvinnenmateriaal
| Elementen |
Typisch gehalte (%) |
| Aluminium (Al) |
≥ 99.60 |
| Silicon (Si) |
≤ 0.25 |
| IJzer (Fe) |
≤ 0.35 |
| Koperen (Cu) |
≤ 0.05 |
| Manganese (Mn) |
≤ 0.03 |
| Magnesium (Mg) |
≤ 0.03 |
| Zink (Zn) |
≤ 0.05 |
Mechanische eigenschappen
GOST 550-2020 Stalen buis (typisch)
| Vastgoed |
Verplichting |
| Treksterkte |
370,500 MPa |
| Kracht van de opbrengst |
≥ 215 MPa |
| Verlenging |
≥ 20% |
| Hardheid |
Volgens de toepasselijke kwaliteitseisen |
AL1060 Aluminiumvinnenmateriaal
| Vastgoed |
Typische waarde |
| Treksterkte |
70 ¥ 130 MPa |
| Kracht van de opbrengst |
20 80 MPa |
| Verlenging |
≥ 20% |
| Dichtheid |
20,70 g/cm3 |
| Warmtegeleidbaarheid |
Ongeveer 230 W/m·K |
Waarom onze ingebedde vinnenbuizen kiezen?
- Gemaakt volgens de internationale eisen van de warmtewisselaarindustrie
- Betrouwbare prestaties van staalbuizen volgens GOST 550-2020
- Aluminiumvinnen met een hoge geleidbaarheid AL1060
- Sterke mechanische binding van vinnen op buizen
- Geschikt voor toepassingen in condensatoren met luchtkoeling met een groot vermogen
- Strenge controle gedurende de gehele productie
- Aanpasbare afmetingen voor EPC-aannemers en OEM-warmtewisselaarfabrikanten
