Dubbele H-Type Vinned Buizen voor Afvalwarmte Terugwinningsketels – ASTM A179 Koolstofstaal
Productoverzicht
Dubbele H-Type Vinned Buizen zijn hoog-efficiënte warmteoverdrachtcomponenten die speciaal zijn ontworpen voor afvalwarmte terugwinningsketels, industriële economizers en energiebesparende warmtewisselaarsystemen. Vervaardigd met ASTM A179 naadloze koolstofstalen buizen, bieden deze vinned buizen uitstekende thermische prestaties, mechanische betrouwbaarheid en een lange levensduur in toepassingen waar het terugwinnen van warmte uit uitlaatgassen cruciaal is.

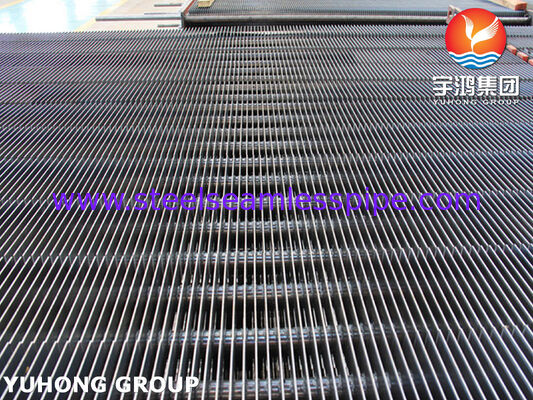

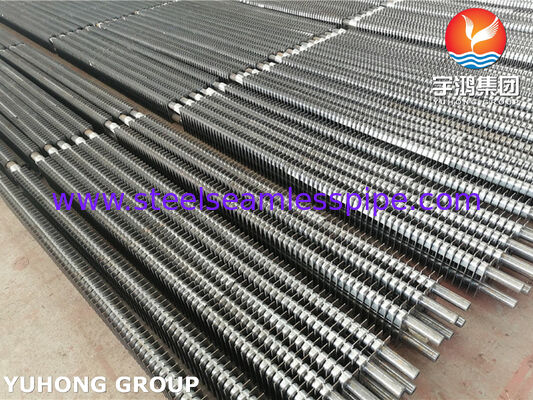

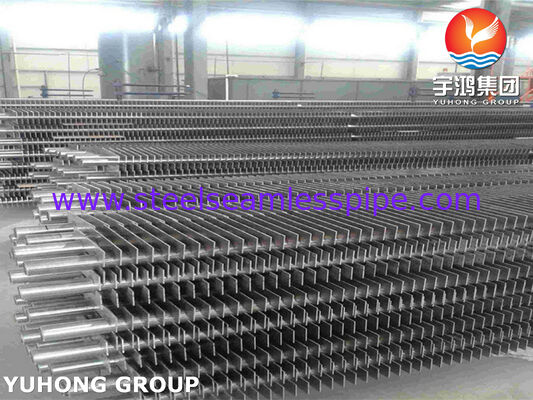

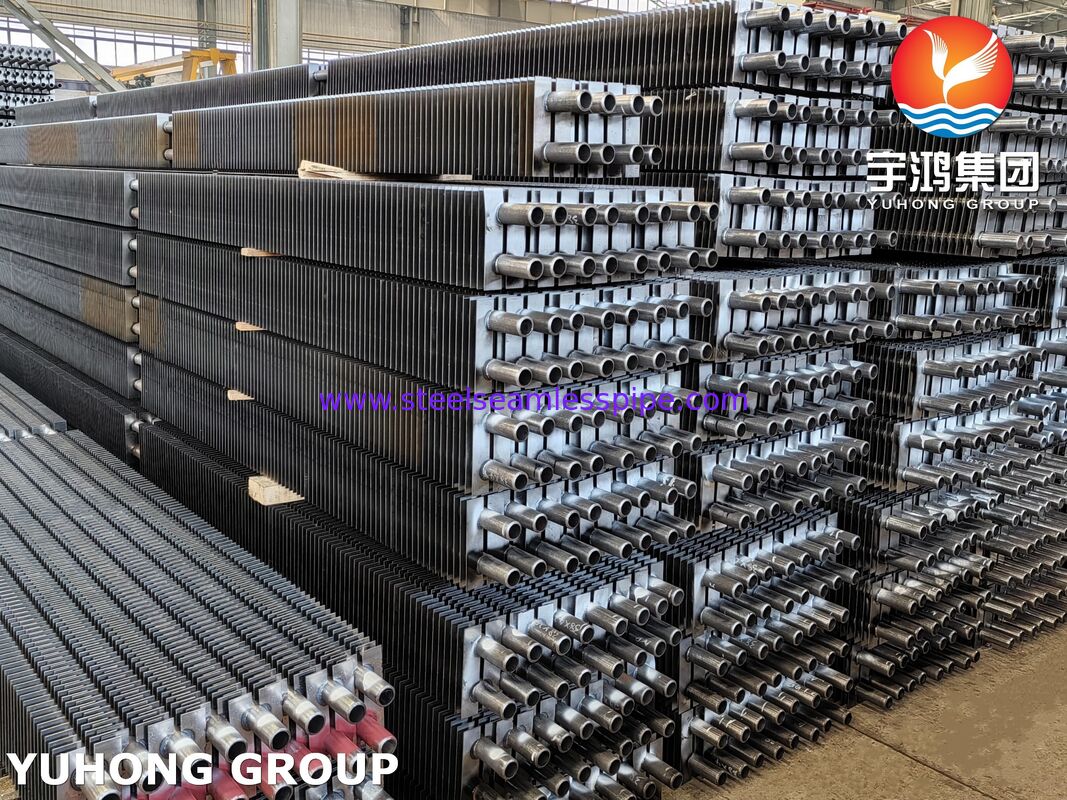

De unieke dubbele H-vinstructuur bestaat uit twee symmetrische rechthoekige vinnen die aan de tegenovergestelde zijden van de basistube zijn gelast, waardoor een geoptimaliseerd gasdoorstromingskanaal ontstaat. Vergeleken met conventionele gladde buizen of standaard spiraalvinned buizen, vergroten dubbele H-type vinned buizen significant het externe warmteoverdrachtsoppervlak, terwijl ze asophoping verminderen en de weerstand tegen vervuiling aan de gaszijde verbeteren.
ASTM A179 materiaal biedt uitstekende thermische geleidbaarheid, goede lasbaarheid en stabiele mechanische prestaties, waardoor deze buizen veelvuldig worden gebruikt in kolengestookte ketels, gasgestookte ketels, biomassa ketels, afvalverbrandingsinstallaties, energieopwekkingssystemen en industriële afvalwarmteterugwinningsunits.
Belangrijkste Kenmerken van Dubbele H-Type Vinned Buizen
1. Hoge Warmteoverdrachtsefficiëntie
Het dubbele H-vinontwerp vergroot het warmtewisselingsoppervlak en verbetert de turbulentie in de rookgasstroom, wat de algehele ketel efficiëntie verbetert en het brandstofverbruik vermindert.
2. Uitstekende Anti-Vervuilingsprestaties
De open gaspassage tussen de H-vormige vinnen minimaliseert stofophoping en maakt eenvoudigere reiniging mogelijk in vergelijking met dicht opeengepakte vinstructuren, waardoor ze geschikt zijn voor vuile uitlaatgasomgevingen.
3. Sterke Mechanische Sterkte
De vinnen zijn stevig aan het ASTM A179 buisoppervlak gelast, wat zorgt voor een hoge structurele stabiliteit onder thermische cycli, trillingen en langdurige werking.
4. Geoptimaliseerd voor Afvalwarmte Terugwinningssystemen
Dubbele H-type vinned buizen worden vaak geïnstalleerd in:
- Afvalwarmte terugwinningsketels (WHRB)
- Ketels economizers
- Gas-naar-water warmtewisselaars
- Industriële uitlaatwarmteterugwinningssystemen
- Energiecentrale warmteterugwinningsapparatuur
- Cementfabriek en staalfabriek afvalwarmtesystemen
Technische Specificaties
Basismateriaal van de buis
ASTM A179 / ASME SA179
Naadloze staalbuis met laag koolstofgehalte, ontworpen voor warmtewisselaar- en condensorapplicaties.
Typische Toepassingen:
- Economizer buizenbanken
- Afvalwarmte terugwinningsketels
- Voedingswater voorverwarmers
- Industriële warmtewisselaars
Standaard Maatbereik
De afmetingen van dubbele H-type vinned buizen kunnen worden aangepast aan de ontwerpeisen van de ketel.
Veelvoorkomende Basistube Maten
| Parameter |
Standaardbereik |
| Buitendiameter (OD) |
25,4 mm – 63,5 mm |
| Wanddikte |
2,0 mm – 6,0 mm |
| Buislengte |
3000 mm – 12000 mm |
| Vinhoogte |
10 mm – 30 mm |
| Vindikte |
1,0 mm – 2,5 mm |
| Vinsteek |
8 mm – 20 mm |
| Vinbreedte |
20 mm – 50 mm |
Typische Productiematen
- 31,8 * 2,0 mm
- 38,1 * 2,5 mm
- 44,5 * 3,0 mm
- 50,8 * 3,5 mm
- 57,2 * 4,0 mm
(Aangepaste afmetingen beschikbaar volgens klanttekeningen en warmteoverdrachtsvereisten.)
Productieproces
Het productieproces van dubbele H-type vinned buizen omvat:
- Inspectie van ASTM A179 naadloze buizen
- Reiniging en voorbereiding van het buisoppervlak
- Precisie snijden van H-vormige vinnen
- Automatisch weerstandlassen of hoogwaardig vinlassen
- Dimensionale inspectie
- Oppervlaktebehandeling en definitieve kwaliteitscontrole
Het lasproces zorgt voor een sterke hechting tussen vinnen en buizen met behoud van uitstekende thermische geleidbaarheid.
Chemische Samenstelling van ASTM A179 Materiaal
| Element |
Maximaal Gehalte (%) |
| Koolstof (C) |
0,06 – 0,18 |
| Mangaan (Mn) |
0,27 – 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Zwavel (S) |
≤ 0,035 |
ASTM A179 is een staalsoort met laag koolstofgehalte, geoptimaliseerd voor warmtewisselaartoepassingen, met een goede vormbaarheid en corrosiebestendigheid onder normale ketelbedrijfsomstandigheden.
Mechanische Eigenschappen van ASTM A179
| Eigenschap |
Vereiste |
| Treksterkte |
≥ 325 MPa |
| Vloeigrens |
≥ 180 MPa |
| Rek |
≥ 35% |
| Hardheid |
Max. 72 HRB |
Deze mechanische eigenschappen bieden voldoende sterkte voor continue werking onder thermische uitzetting, drukvariatie en herhaalde verwarmingscycli.
Inspectie- en Testmethoden
Om betrouwbaarheid en naleving van internationale warmtewisselaarstandaarden te garanderen, ondergaan dubbele H-type vinned buizen uitgebreide kwaliteitsinspecties.
1. Inspectie van Grondstoffen
- Verificatie van materiaalcertificaat (MTC)
- Analyse van chemische samenstelling
- Testen van mechanische eigenschappen
2. Buizeninspectie
- Meting van buitendiameter
- Meting van wanddikte
- Inspectie van rechtlijnigheid
- Onderzoek van oppervlaktefouten
3. Inspectie van Las Kwaliteit
- Inspectie van lasuiterlijk vin-naar-buis
- Verificatie van lassterkte
- Inspectie van dimensionale nauwkeurigheid
4. Niet-Destructieve Testen (NDT)
Beschikbare testmethoden omvatten:
- Wervelstroomtesten
- Ultrasoon testen
- Magnetische deeltjes testen (indien van toepassing)
- Vloeistofpenetrant testen (indien vereist)
5. Hydraulische Druktest
ASTM A179 buizen worden hydraulisch getest om drukbestendigheid en lekdichtheid te verifiëren.
6. Eindinspectie
Eindinspectie omvat:
- Meting van vinsteek
- Verificatie van buislengte
- Inspectie van oppervlaktekwaliteit
- Verpakkingsinspectie
Inspectiedocumenten kunnen worden geleverd volgens klanteisen, waaronder:
- EN 10204 3.1 Materiaalcertificaat
- Inspectierapporten
- Testrecords
- Dimensionale rapporten
Voordelen Vergeleken met Traditionele Vinned Buizen
| Kenmerk |
Dubbele H-Type Vinned Buis |
Conventionele Spiraalvin Buis |
| Warmteoverdrachtsoppervlak |
Hoog |
Gemiddeld |
| Stofbestendigheid |
Uitstekend |
Matig |
| Gasdoorstromingsweerstand |
Lager |
Hoger |
| Reinigingsprestaties |
Gemakkelijk |
Moeilijker |
| Geschikt voor Afvalgas |
Uitstekend |
Beperkt |
Typische Toepassingen
Dubbele H-type vinned buizen vervaardigd uit ASTM A179 worden veelvuldig gebruikt in:
Afvalwarmte Terugwinningsketels
Terugwinnen van energie uit uitlaatgassen op hoge temperatuur om stoom of proceswater te produceren.
Industriële Economizers
Verbeteren van de ketel efficiëntie door voedingswater voor te verwarmen voordat het de ketel binnenkomt.
Energieopwekkingssystemen
Verhogen van de energie terugwinnings efficiëntie in thermische centrales.
Productie-industrieën
Toegepast in:
- Staalfabrieken
- Cementfabrieken
- Chemische fabrieken
- Petrochemische installaties
- Afval-naar-energiecentrales
Waarom Kiezen voor Onze ASTM A179 Dubbele H-Type Vinned Buizen?
- Vervaardigd volgens ASTM A179 / ASME SA179 normen
- Geoptimaliseerd ontwerp voor afvalwarmte terugwinningsapplicaties
- Hoge kwaliteit van vin-naar-buis lassen
- Uitstekende weerstand tegen vervuiling en stofophoping
- Aangepaste afmetingen beschikbaar
- Volledige inspectiedocumentatie geleverd
- Geschikt voor langdurige industriële werking
Onze dubbele H-type vinned buizen bieden een betrouwbare oplossing voor het verbeteren van de ketel efficiëntie en het maximaliseren van energie terugwinning uit industriële afvalwarmtebronnen.
