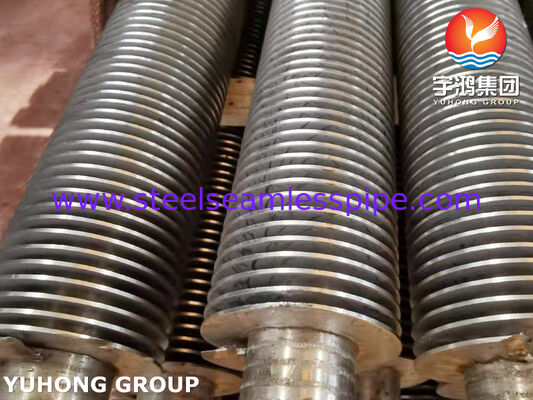

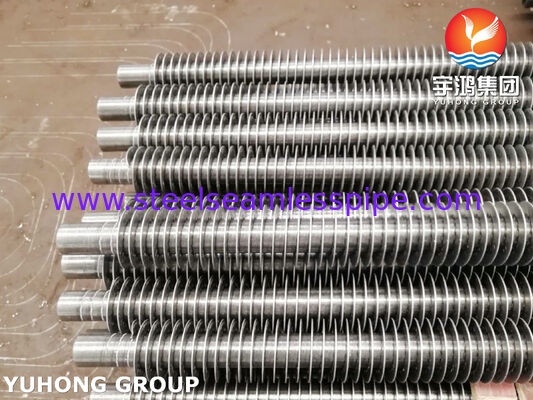

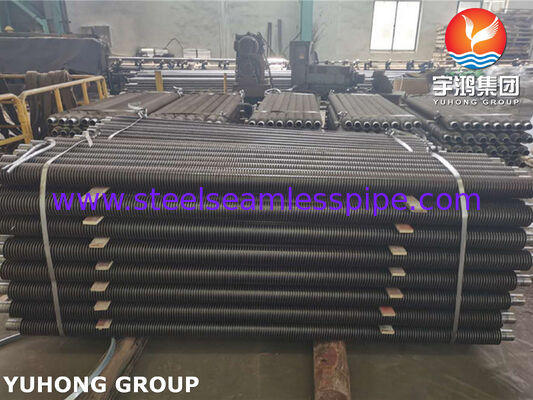

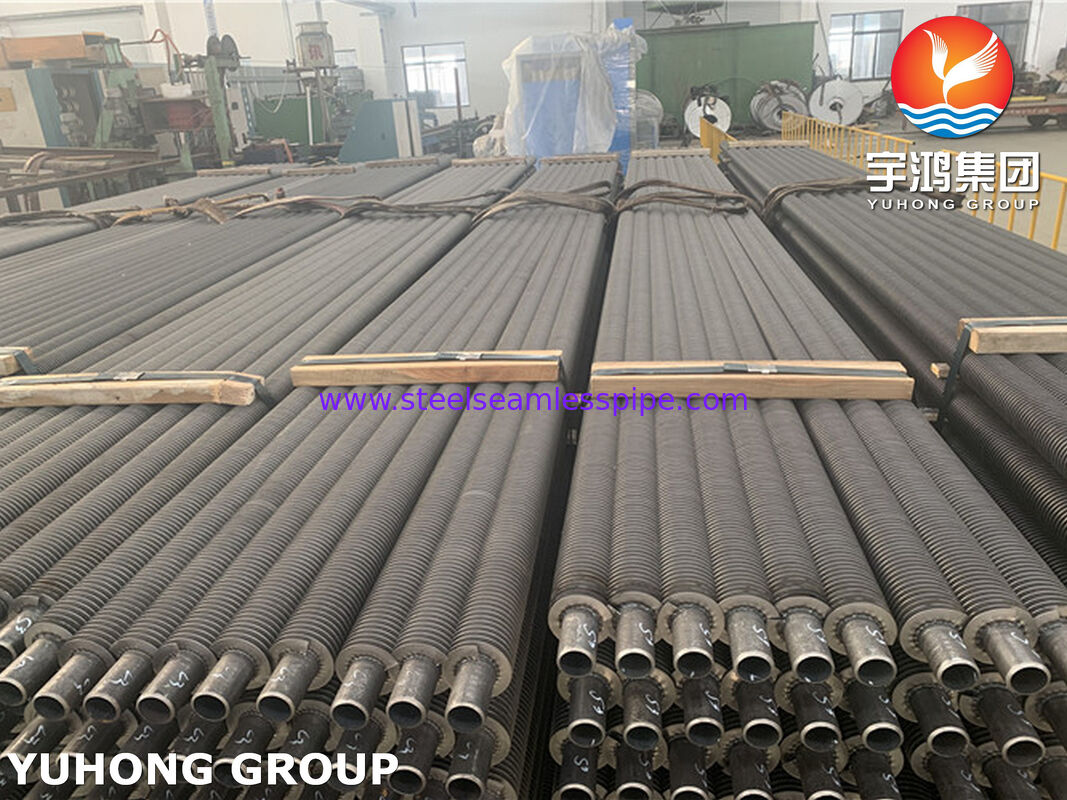

ASTM A213 TP316 Spiralen met vinnen voor economisers
Productoverzicht
ASTM A213 TP316 spiraalvinnenbuizen zijn hoogwaardige warmteoverdrachtcomponenten die zijn ontworpen voor economisersystemen, afvalwarmteherstelinstallaties, ketels en industriële warmtewisselaars.Vervaardigd van hoogwaardig austenitisch roestvrij staalASTM A213 TP316, combineren deze vinnenbuizen een uitstekende corrosiebestendigheid, een superieure warmtegeleidbaarheid en een lange mechanische stabiliteit onder veeleisende bedrijfsomstandigheden.
Het ontwerp van de spiraalvinnen verhoogt het oppervlak van de externe warmteoverdracht aanzienlijk in vergelijking met gewone buizen, waardoor de warmtehersteldoeltreffendheid wordt verbeterd en tegelijkertijd de grootte van de apparatuur en de operationele kosten worden verlaagd.TP316 roestvrij staal biedt een verbeterde weerstand tegen chloridecorrosie, oxidatie en hoge temperatuur omgevingen vanwege het gehalte aan molybdeen (Mo),om deze buizen geschikt te maken voor elektriciteitsopwekking, chemische verwerking, mariene, petrochemische en industriële verwarmingstoepassingen.
Onze ASTM A213 TP316 spiraalvinnenbuizen worden vervaardigd volgens strenge internationale normen, met nauwkeurige afmetingscontrole, betrouwbare lasprestaties,en uitgebreide inspectieprocedures om consistente kwaliteit en langere levensduur te garanderen.
Productkenmerken
1. Superieure corrosiebestendigheid
ASTM A213 TP316 roestvrij staal bevat molybdeen, dat de weerstand tegen pitting en spleetcorrosie verbetert, vooral in omgevingen met chloriden, zuren en industriële verontreinigende stoffen.
2Verbeterde warmteoverdracht
De spiraalvormige schelpstructuur vergroot het effectieve warmte-uitwisselingsgebied, verbetert de warmteoverdracht en maakt het mogelijk dat de spaarmachines meer restwarmte uit de uitlaatgassen kunnen terugwinnen.
3. Hoogtemperatuurstabiliteit
TP316-materiaal behoudt een uitstekende mechanische sterkte en corrosiebestandheid tijdens continue werking bij verhoogde temperaturen.het waarborgen van betrouwbare prestaties in ketel- en warmterugwinningstoepassingen.
4. Lange levensduur
Hoogwaardige grondstoffen, gecontroleerde productieprocessen en strikte inspectieprocedures helpen de buis te minimaliseren aan vervorming, corrosiebeschadiging en vroegtijdig falen.
Typische toepassingen
ASTM A213 TP316 spiraalvormige buizen met vinnen worden veel gebruikt in:
- Koelers en koelmachines
- Systemen voor terugwinning van afvalwarmte
- industriële ketels
- Warmtewisselaars voor elektriciteitscentrales
- Chemische verwerkingsapparatuur
- Petrochemische verwarmingssystemen
- Verwarmingseenheden van raffinaderijen
- Maritieme uitlaatgasverbruikers
- warmtewisselaarsystemen van roestvrij staal
Standaard groottebereik
De afmetingen van spiraalvormige buizen kunnen worden aangepast aan de behoeften van de klant.
| Artikel 1 |
Standaardbereik |
| Basisbuismateriaal |
ASTM A213 TP316 roestvrij staal |
| Buitentijder van de buis |
15 mm 76 mm |
| Dichtheid van de buiswand |
1.5 mm 8 mm |
| Lange buizen |
tot 18 000 mm |
| Vinnenhoogte |
5 mm 30 mm |
| Vinnendikte |
0.3 mm 1.5 mm |
| Finnenhoogte |
2.0 mm 10 mm |
| Vinnentype |
Spiraalvormige wond / met spiraalvormige vinnen |
| Vinnenmateriaal |
TP316 Roestvrij staal of gespecificeerde legering |
| Fabrieksnorm |
ASTM A213 / Klantspecificatie |
Opmerking: Speciale afmetingen, vinnenconfiguraties en oppervlaktebehandelingen zijn beschikbaar voor verschillende ontwerpen van economisers.
Vervaardigingsproces
Het productieproces van ASTM A213 TP316 spiraalvormige buizen met vinnen omvat:
- Inspectie van grondstoffen
Rostvrijstalen buizen en vinnenstroken worden geïnspecteerd op chemische samenstelling, afmetingen en oppervlakkegehalte.
- Voorbereiding van buizen
De buizen worden schoongemaakt en voorbereid om de juiste binding tussen het buisoppervlak en het vinmateriaal te waarborgen.
- Spiraalvinnen lassen
De vinnenstrook wordt met behulp van gecontroleerde lastechnologie continu om de buis heen gewikkeld om een sterke mechanische binding en een stabiele warmteoverdracht te bereiken.
- Warmtebehandeling (indien nodig)
Warmtebehandeling kan volgens de specificaties van de klant worden toegepast om de materiaalstructuur en de stressverlichting te optimaliseren.
- Afwerking van het oppervlak
De buizen worden schoongemaakt, gepolijst of behandeld volgens de toepassingsvereisten.
- Eindinspectie
Elke buis ondergaat vóór verzending een dimensionele inspectie en prestatietests.
ASTM A213 TP316 Chemische samenstelling
De chemische samenstelling van ASTM A213 TP316 roestvrij staal is als volgt:
| Elementen |
Samenstelling (%) |
| Carbon (C) |
≤ 0.08 |
| Silicon (Si) |
≤ 0.75 |
| Manganese (Mn) |
≤ 200 |
| Phosphorus (P) |
≤ 0.045 |
| Zwavel (S) |
≤ 0.030 |
| Chroom (Cr) |
16.0 ¢ 18.0 |
| Nikkel (Ni) |
10.0 ¢ 14.0 |
| Molybdeen (Mo) |
2.00 ¢ 3.00 |
| IJzer (Fe) |
Gewicht |
ASTM A213 TP316 Mechanische eigenschappen
Typische mechanische voorschriften voor naadloze buizen volgens ASTM A213 TP316:
| Vastgoed |
Verplichting |
| Treksterkte |
≥ 515 MPa |
| Rentevermogen (0,2% Offset) |
≥ 205 MPa |
| Verlenging |
≥ 35% |
| Hardheid (typisch) |
≤ 217 HB |
| Dichtheid |
Ongeveer 8,0 g/cm3 |
Deze mechanische eigenschappen zorgen voor uitstekende sterkte, buigzaamheid en duurzaamheid voor warmtewisselaars bij hoge temperaturen.
Testing en kwaliteitscontrole
Om een betrouwbare werking in veeleisende omgevingen te garanderen, worden ASTM A213 TP316 spiraalvormige buizen met vinnen uitgebreid getest, met inbegrip van:
Analyse van de chemische samenstelling
- Optische emissiespectrometer (OES) -onderzoek
- Verificatie van legeringselementen, met inbegrip van Cr, Ni en Mo
Mechanische tests
- Trekproeven
- Beproeving van de sterkte van het vermogen
- Verlengingstests
- Hardheidstesten
Niet-destructieve test (NDT)
- Hydrostatische test: Zorgt voor drukbestendigheid en lekvrije prestaties
- Eddy-stroomonderzoek: detecteert oppervlakte- en ondergrondse defecten
- Ultrasone testen (UT): Identificeert innerlijke onvolmaaktheden
- Vloeistofpenetranttesten (PT): Controles van oppervlakte scheuren en lasfouten
Dimensionele inspectie
- Meting van de buitendiameter van de buis
- Bevestiging van de wanddikte
- Inspectie van de hoogte van de vinnen en de hoogte van de vleugels
- Lange en rechte controle
Inspectie van de oppervlaktekwaliteit
- Visueel onderzoek
- Inspectie van de laskwaliteit
- Beoordeling van de zuiverheid van de oppervlakken
Waarom ASTM A213 TP316 spiraalvormige buisjes kiezen?
- Vervaardigd van corrosiebestendig roestvrij staal TP316
- Verhoogde warmteoverdracht door middel van spiraalvinnen
- Geschikt voor hoge temperaturen en corrosieve omgevingen
- Aanpasbare afmetingen voor verschillende economisersystemen
- Strikte naleving van ASTM A213
- Betrouwbare prestaties met een langere levensduur
