TEMA BEM Schil en buiswarmtewisselaar ASME SA240 316 Roestvrijstalen warmtewisselaar buisbundel

Productdetails:

Plaats van herkomst:	China, Korea
Merknaam:	YUHONG
Certificering:	TEMA Class R / ASME Section VIII Division 1
Modelnummer:	TEMA Type BEM verticale shell-and-tube-warmtewisselaar

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1set
Prijs:	USD 50,000 - USD 1,000,000 PER SET
Verpakking Details:	Standaard houten kratten of op maat gemaakte verpakkingen op basis van de eisen van de klant.
Levertijd:	60-90 dagen
Betalingscondities:	T/T, D/P, D/A, L/C, Western Union
Levering vermogen:	500 sets/maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (348)

Roestvrij staal Naadloze Buis (343)

Duplexroestvrij staalpijp (137)

Duplexroestvrij staalbuis (39)

Naaldbuis (171)

Vinnenbuis (745)

warmtewisselaar (36)

warmtewisselaarbuis (476)

Warmtewisselaarbuisbundel (54)

Warmtewisselaar Tubesheet (129)

warmtewisselaarschot (39)

Luchtkoeler (14)

Drukvat (4)

roestvrij staal gelaste pijp (62)

Roestvrij staal Gelaste Buis (134)

De Pijp van de nikkellegering (276)

De Buis van de nikkellegering (108)

De Buis van de koperlegering (258)

De Buis van het legeringsstaal (222)

Titaniumbuis (22)

heldere ontharde buis (166)

Boilerbuis (161)

staalmontage (876)

Staalflens (679)

Andere (412)

Bekledingsonderdelen (9)

Gedetailleerde productomschrijving

Warmtewisselingsbuizen:	ASME SA213 / SA249 TP316 roestvrij staal (17 Cr, 12 Ni)	Shell vat:	ASME SA516 Gr 70 / Koolstofstaal
Afmetingen van de schelp:	ID: 550,00 mm \| Buitendiameter: 570,00 mm \| Dikte: 10 mm	Buisspecificatie:	368 Tel \| Buitendiameter: 19.000 mm \| Dikte: 2.000 mm \| Lengte: 3.000 m \| Driehoekige indeling van 3
Buisdoorgang/baffle-snede:	4 metropassen \| Enkel-segmentale schotten met een snede van 30% (tussenruimte van 350,00 mm)	Applicatieapparatuur:	Schoon koelwater en olie
Markeren:	ASME SA240 316 warmtewisselaar van roestvrij staal , shell-and-tube warmtewisselaar buisbundel , TEMA BEM warmtewisselaar van roestvrij staal

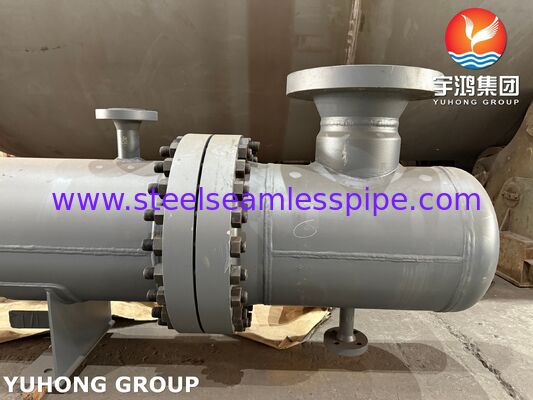

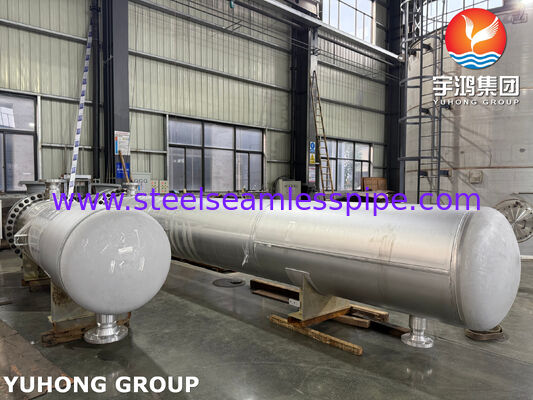

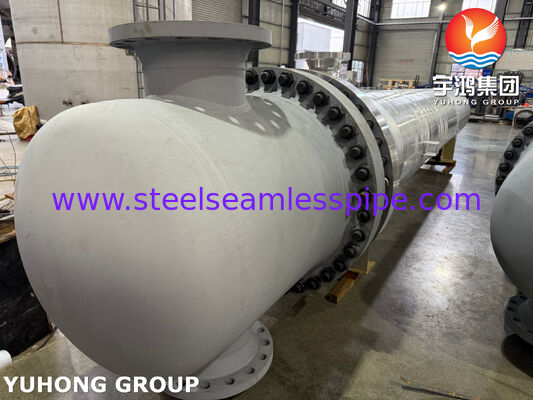

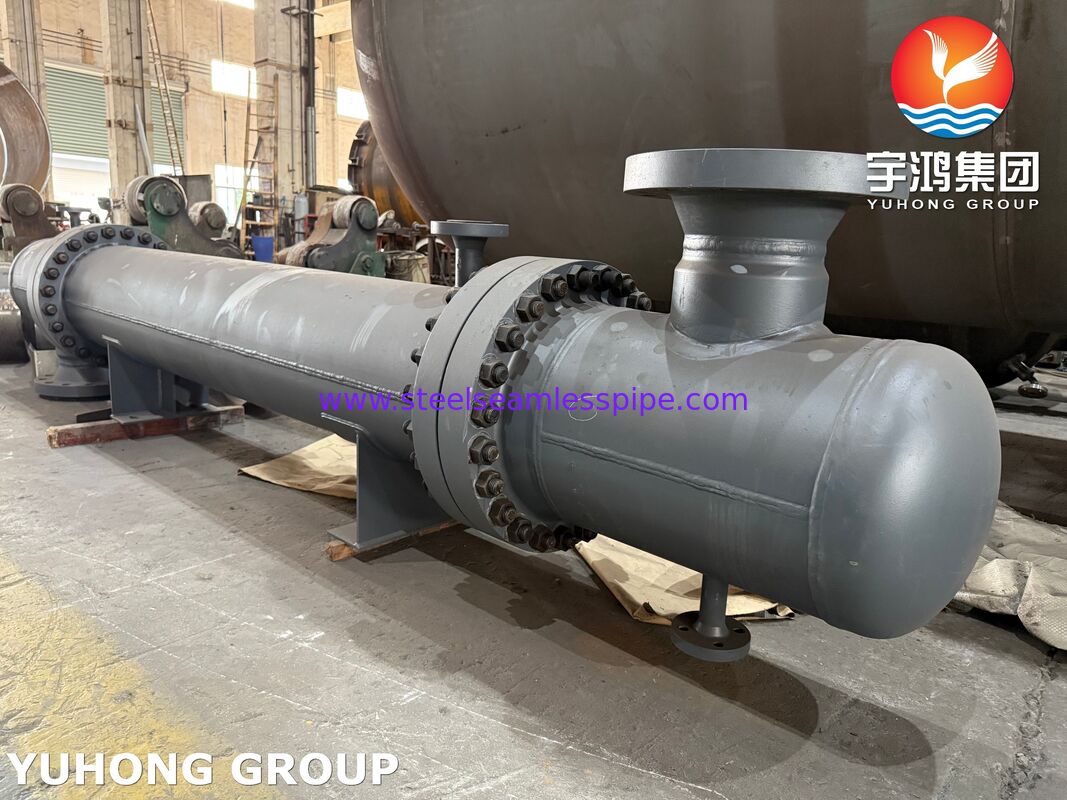

TEMA BEM Shell en Buizen Warmtewisselaar ASME SA240 316 Roestvrij Staal Warmtewisselaar Buisbundel

ASME SA240 316 Roestvrij Staal Warmtewisselaar Buisbundel ontworpen voor industriële koeloperaties met schone koelwater (schelpkant) en olie (buiskant). Thermische overdrachtsprestaties behandelen een warmtebelasting van 130,0 kW over een effectief warmteoverdrachtsoppervlak van 64,294 m². Ontwerpintegriteit voldoet strikt aan TEMA Klasse R normen voor zware industriële en chemische procesinstallaties.

Kernmateriaal Specificaties

Component	Materiaalspecificatie / Productienorm	Belangrijkste Parameters
Warmtewisseling Buizen	ASME SA213 / SA249 TP316 Roestvrij Staal (17 Cr, 12 Ni)	368 stuks, 19,000 mm OD, 2,000 mm dikte, 3,000 m lengte
Schelp Cilinder	ASME SA516 Gr 70 / Koolstofstaal	550,00 mm ID, 570,00 mm OD, 10 mm dikte, 1,000 mm corrosie-toeslag
Buisplaat	ASME SA516 Gr 70 Koolstofstaal / SA240 316 Roestvrij Staal Bekleding	Vaste stationaire buisplaten, geëxpandeerde niet-gegroefde buis-naar-buisplaat verbindingen
Expansie Gewricht / Stromingsinrichting	Rho-V2 Type Inlaatmondstuk Expansie Gewricht	Berekende Rho-V2 inlaatwaarde: 775,41 m²
Schotten & Tie Rods	Koolstofstalen Schotten met Roestvrijstalen Tie Rods	Enkel-segmentaal, 30% doorsnede, 350,00 mm steekafstand, 6 tie rods, 3 doorgangsafdichtingsstaven
Pakkings	Spiraalvormige Metalen Pakkingen (SS316 met Grafiet/PTFE Vulling)	Toegepast op schelp- en buiskant afdichtingsvlakken volgens TEMA Klasse R vereisten
Mondstukken	Koolstofstaal / ASME B16.5 Flenzen	Schelp Inlaat/Uitlaat: 86,35 mm OD (80,00 mm nominale ID); Buis Inlaat/Uitlaat: 104,76 mm OD (100,00 mm nominale ID)

Kern Technische Ambacht

Buis Expansie Constructie: Buisuiteinden ondergaan mechanische expansie in niet-gegroefde buisplaatgaten onder gecontroleerd koppel om 1.000,00 kPaG buiskant ontwerpdruk te weerstaan.
Bypass en Stromingsregeling: Beschikt over 8 kruisgangen met enkel-segmentale schotten op 350,00 mm afstand, aangevuld met 3 doorgangsafdichtingsstaven om interne dwarsstroomfracties te reguleren.
Thermische Spanningsbeheer: Integreert een ontworpen Rho-V2 expansiecomponent aan de scheepinlaat om differentiële thermische expansie tussen koolstofstalen schelpmaterialen en SA240 TP316 roestvrijstalen buizen te absorberen.
Drukval Verificatie: Werkdrukvallen meten 1,358 kPa aan de schelpkant (water bij 15.887 kg/uur) en 26,041 kPa aan de buiskant (olie bij 29.200 kg/uur) tegen toelaatbare limieten van 50,00 kPa.
Buispatroon Verdeling: 368 platte buizen geplaatst in een 30° driehoekige lay-out (25,000 mm steek, 1,3158 steekverhouding) verdeeld in 4 buisgangen (Gang 1: 99, Gang 2: 99, Gang 3: 85, Gang 4: 85).

QA/QC Specificatie

Hydrostatische Druktest: Schelpkant getest op 1,5x ontwerpdruk (hydrotest geverifieerd op 750,00 kPaG); Buitenkant hydrotested op 1,5x ontwerpdruk (hydrotest geverifieerd op 1.500,00 kPaG).
Niet-destructief Onderzoek (NDE): 100% Radiografische Test (RT) op schelp lange naad en cirkelvormige lassen; Vloeistof Penetrant Test (PT) op buisplaat lasoppervlakken en mondstukverbindingen.
Materiaalcertificering: Mill Test Certificates (MTC) verstrekt per EN 10204 3.1 voor alle ASME SA213/SA249 TP316 en SA516 Gr 70 drukdragende grondstoffen.
Dimensionale Tolerantie Controle: Productieklaringen voldoen strikt aan TEMA Klasse R normen voor schelp ID, schot-naar-schelp speling, en mondstuk projectie uitlijning.

Verzending en Ondersteuning

Hef- & Structurele Montage: Geïntegreerd met 4 zijdelingse montage steunogen (435 mm breedte, 228 mm speling) voor verticale installatie.
Export Verpakking: Zware zeevracht houten kist verpakking met vochtbarrière vacuümverpakking en anti-corrosie coating aangebracht op externe koolstofstalen oppervlakken.
Douane Conformiteit: Verzending documentatiepakket omvat Commerciële Factuur, Paklijst, Oorsprongscertificaat (CO / Formulier E), EN 10204 3.1 MTC, en Derden Inspectie (TPI) rapporten (SGS / BV / TÜV conform).
Dimensionale Samenvatting voor Transport: Totale apparatuurhoogte 3.814 mm, maximale buitendiameter over flenzen 570 mm, drooggewicht 1.760,2 kg, bundel extractiegewicht 1.053,8 kg.
