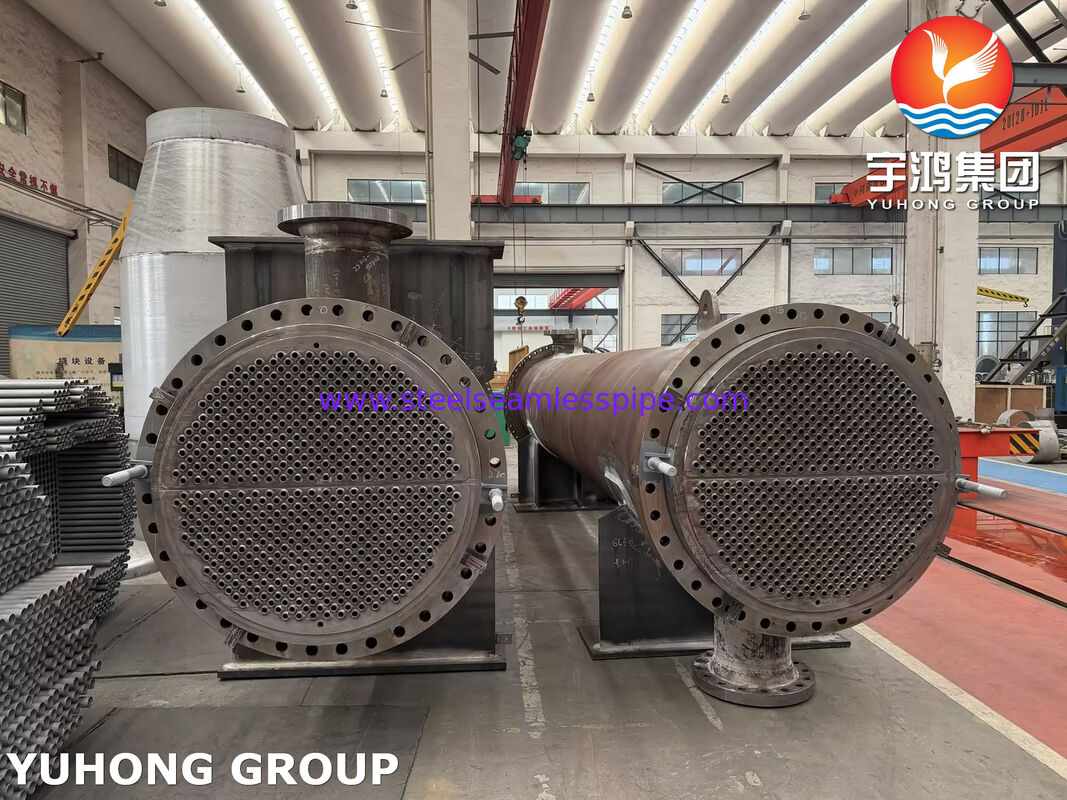

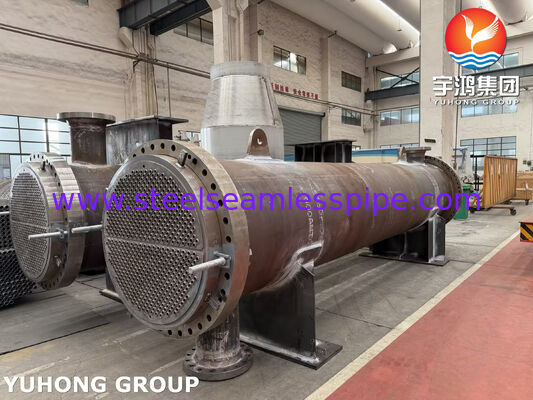

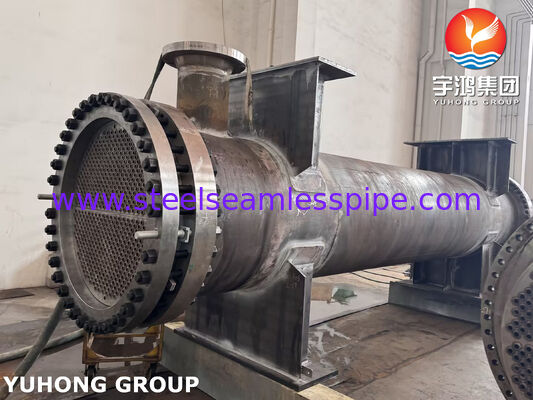

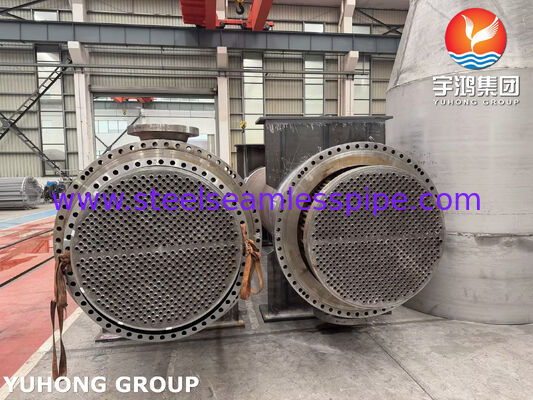

ASME U-stempel TEMA-warmtewisselaar Klasse R voor raffinaderijwaterstof Stage 1-ontladingsintercooler

ASME U Stamp TEMA-warmtewisselaar klasse R voor waterstofrefinery-intercooler van stap 1

Onze op maat gemaakte ASME TEMA Klasse R-warmtewisselaar is zorgvuldig vervaardigd als een premium vervangend onderdeel voor zware raffinaderijtoepassingen,specifiek gemeten tegen de strenge P-428302 Stage-1 Discharge Intercooler specificatieOntworpen in absolute overeenstemming met ASME Section VIII Div.1, TEMA-klasse R en API-660, deze warmtewisselaar met drijvende kop is structureel en metallurgisch geoptimaliseerd voor ernstige waterstofservice (H2-service) aan de schelpzijde,werken onder strenge milieuprotokollen zoals PETROBRAS N-1704Het dient als een essentieel onderdeel in Diesel Hydrotreating Units (HDT) en petrochemische downstream raffinaderijen.

Kerncomponenten en materialspecificaties

Om te zorgen voor een nulrisico op waterstofbrekbaarheid en catastrofaal falen onder thermische spanning, worden alle materialen geavanceerd opgeknapt:

• Warmtewisselaarbuizen: 236 stukken SA-179 naadloze koolstofstaalbuizen. Strikt 100% naadloze configuratie om de gevaren van gelaste SA-214-opties in waterstofomgevingen te elimineren.

• Tubesheets (vast en zwevend): vervaardigd van hoogwaardig gesmeed staal SA-266 Gr. 2, waardoor de ruwe integriteit van de basisplaten SA-516 Gr. 70 wordt verbeterd om een superieure microstructurele dichtheid in de buurt van de gewrichten te bieden.

• Baffels & Support Plates: nauwkeurig bewerkbaar volgens ASTM A-36 / SA-516 Gr. 60, met exacte buitendiametertoleranties die strikt naar beneden worden gescaald volgens TEMA Table RCB-4.3 om een perfecte interne uitlijning van de schil te garanderen zonder omloop.

• Tie Rods & Spacers: hoogvast koolstofstaal/roestvrij staal, gebouwd volgens tekeningstandaarden voor robuuste bundelstijfheid.

• Onderhoudsaccessoires:Geïntegreerde gespecialiseerde opheffingsopties en precieze draadvormige stopgaten in roestvrij staal op het buisblad om veilige veldextractie te ondersteunen tijdens de onderhoudsperiodes van de raffinaderij.

Kerntechnologie en productievoordelen

• ASME-gekwalificeerd waterstof-service lassen: elke drukhoudende gewricht en buis-to-buisverbinding ondergaat een elite lassen uitvoering geregeld door gekwalificeerde WPS / PQR documentatie.De buisverbindingen zijn nauwkeurig uitgebreid en sterk gelast om een luchtdichte, lekkagebestendige afdichting.

• TEMA RCB-4.3 Strikt voldoen aan tolerantie: de afstanden en de diameters van de buffer zijn gekruist met behulp van op maat gemaakte productiegiggen om de absolute uitlijning te garanderen.volledig voorkomen van bypass aan de schelpzijde en het garanderen van het ontwerp thermisch rendement.

• Simulatie van PWHT-capaciteit: materialen worden verwerkt volgens geavanceerde thermische behandelingsprotocollen,met inbegrip van gesimuleerde warmtebehandeling na het lassen (gesimuleerde PWHT) volgens de voorschriften van PETROBRAS N-268/N-1704, waardoor maximale stressverlichting wordt gewaarborgd in de warmtegebieden.

• Integratie van schuifbanden: ingebouwde schuifbalken voor zware gebruikers (barras de deslizamento) zijn op het dragerframe geconfigureerd om wrijving te minimaliseren,het vergemakkelijken van een soepele schuifinstallatie en toekomstige inspectie-uittrekkingen.

Strikte kwaliteitscontrole en -tests (QA/QC-specificatie)

• 100% niet-destructieve test (NDT): uitgebreide inspectieonderzoek, met inbegrip van radiografische test (RT), ultrasone test (UT), vloeistofpenetratent test (PT),en magnetische deeltjesonderzoek (MT) over alle hoogspannings smeedgebieden en laspaden.

• Garantie van de dichtheid van buis tot buis:Geavanceerde elektronische buis-uitbreidingslogging in combinatie met continue uitbreidingscontroles (ondersteund door fotografische documentatie voor elke steekproefpartij) om de uiteindelijke integriteit van de gewrichten te waarborgen.

• Uitgebreid turnaround-databoek: de levering omvat een volledig traceerbaar technisch databoek dat is gestempeld door gekwalificeerde technische inspecteurs, waarin materiaalproefrapporten (MTR's), laslogboeken,Dimensionale uitlijningsrapporten, en NDT-verificatie.

Internationale logistiek en marktondersteuning

• 6 maanden onbeveiligde opslag: de complete bundel is verpakt met behulp van zware conserveringsmethoden voor zeevracht.De kritieke buisplaten en afdichtingsoppervlakken worden beschermd met gespecialiseerde roestbestrijdende coatings en hoogduurzame afschermingspakkingen, gecertificeerd om ten minste 6 maanden openlucht, onbeveiligde opslagomstandigheden op projectlocaties te weerstaan.

• Global EPC Logistics & Documentation Compliance: Volledige ervaring met het afhandelen van complexe internationale logistiek, documentatieopsporing en verificatiekaders.We leveren uitgebreide exportverpakkingen., laden van voertuigen en ondersteuning van de naleving van de documentatie in de belangrijkste wereldregio's, met inbegrip van de regelgeving inzake invoer voor Zuid-Amerika, het Midden-Oosten,en West-Afrika (SONCAP/Form M-verwerking).
