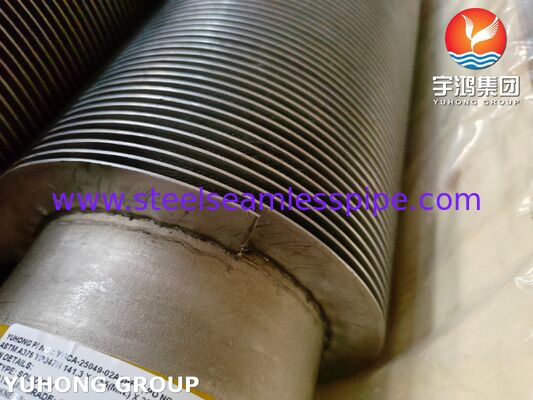

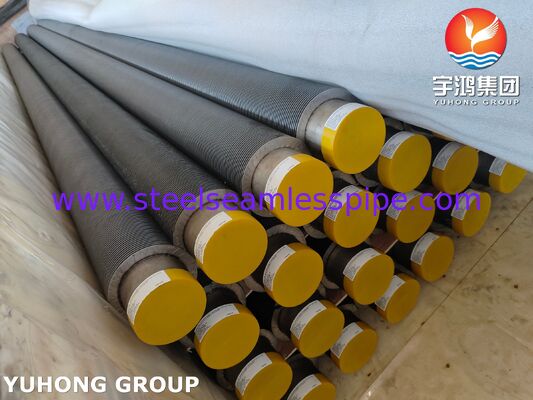

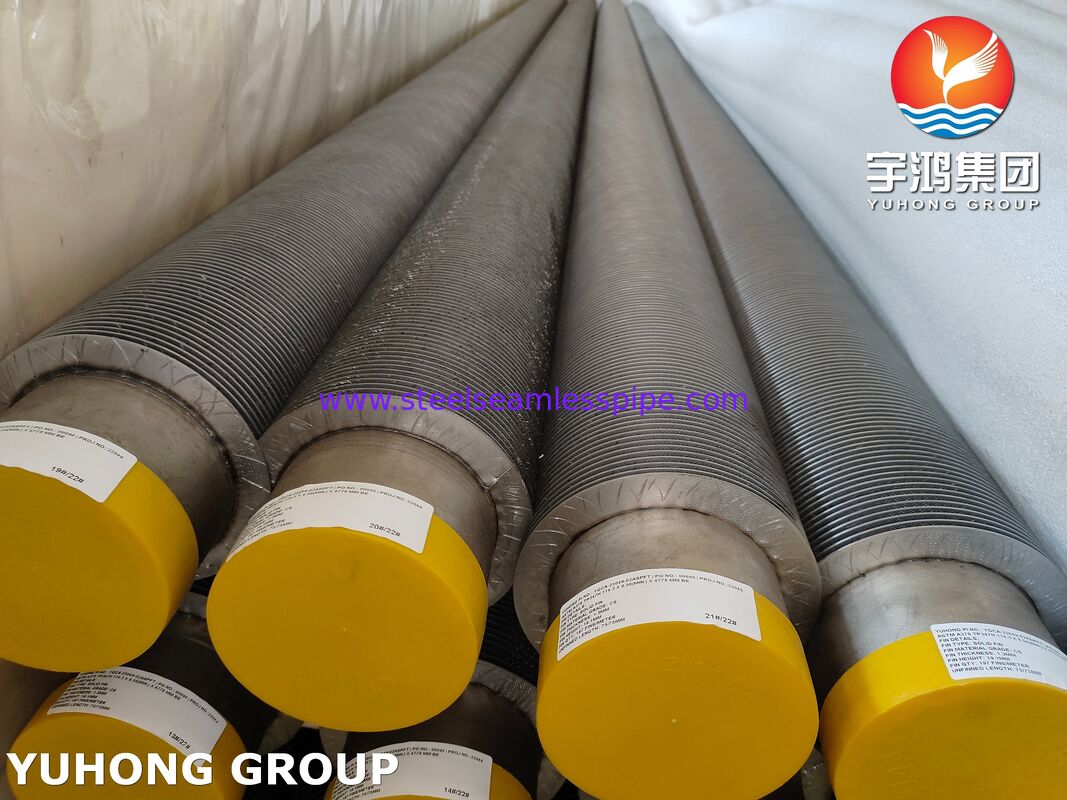

Hoogfrequente gelaste schroefbuizen voor energiecentrales TP347H
Productoverzicht
Onzemet een breedte van niet meer dan 50 mm,zijn ontworpen warmteoverdrachtcomponenten die zijn ontworpen voor hoge temperatuurketels, warmteherstel, superverwarming, herverwarming, economisator en andere thermische energie toepassingen.TP347H austenitisch buismateriaal van roestvrij staal,Deze vinnenbuizen combineren de uitstekende hoogtemperatuursterkte en corrosiebestendigheid van gestabiliseerd roestvrij staal met het verbeterde warmteoverdrachtoppervlak dat wordt geleverd door continu gelaste vinnen.
TP347H is een door niobium gestabiliseerd austenitisch roestvrij staal dat is ontwikkeld voor hoge temperatuur.De gestabiliseerde chemische samenstelling helpt het risico op corrosie tussen de korrels te verminderenHet hoge gehalte aan chroom en nikkel zorgt voor een goede weerstand tegen oxidatie en corrosieve omgevingen.TP347H is vooral geschikt wanneer buizen langdurig aan hoge temperaturen worden blootgesteld.
Bij warmteoverdrachtapparatuur van energiecentrales vergroot de vleugelconstructie het externe warmteoverdrachtoppervlak aanzienlijk in vergelijking met een gewone buis met dezelfde diameter.Dit stelt ontwerpers van apparatuur in staat de vereiste thermische belasting te bereiken met een compacter verwarmingsoppervlak, terwijl het hoogfrequente lasproces een continue en mechanisch robuuste verbinding tussen de vin en de buis biedt.
Technische aantekening:TP347H wordt gewoonlijk gespecificeerd onder ASTM A213 voor naadloze ketel/superverwarmer/warmtewisselaarbuizen en ASTM A249 voor gelaste austenitische ketel-, superverwarmer-, warmtewisselaar- en condensatorbuizen.De exacte buisstandaard, vinmateriaal, afmetingen en lasvereisten moeten worden bevestigd tegen de projectspecificatie van de klant.
Belangrijkste voordelen
- Hoogtemperatuurprestaties:De TP347H is ontworpen voor veeleisende hoge temperatuurdiensten en biedt een goede kruip- en oxidatiebestendigheid.
- Uitstekende corrosiebestendigheid:Chroom-nikkel austenitisch roestvrij staal biedt een sterke weerstand tegen veel corrosieve omgevingen bij hoge temperaturen.
- Niobiumstabilisatie:De gestabiliseerde samenstelling helpt de weerstand tegen sensibilisatie bij langdurige blootstelling aan verhoogde temperaturen te verbeteren.
- Hoog warmte-overdrachts-efficiënt:Vinnen bieden een aanzienlijk groter oppervlak dan gewone buizen.
- Continu bevestiging van de vinnen aan de buis:Hoogfrequente lassen zorgt voor een consistente band langs de buislengte.
- geschikt voor compacte warmtewisselaarsEen groter oppervlak kan de vereiste oppervlaktevoetafdruk voor warmteoverdracht verminderen.
- Goed mechanisch integriteit:Door goed gecontroleerd vinnenlassen worden de spleten tussen de vin en de buis die anders de warmteweerstand zouden kunnen verhogen, tot een minimum beperkt.
- Geschiktheid voor elektriciteitsopwekking:Geschikt voor ketels, superverwarmers, herverwarmers, apparatuur voor het terugwinnen van restwarmte en andere hoogtemperatuurwarmteoverdrachtsystemen.
Typische toepassingen in energiecentrales
TP347H hoogfrequente gelaste vinnenbuizen kunnen worden geleverd voor een verscheidenheid aan toepassingen op het gebied van warmteoverdracht voor elektriciteitsopwekking, waaronder:
1. Superverwarmers
Superverwarmingsonderdelen werken bij hoge temperaturen en vereisen buizen met een goede oxidatiebestendigheid, kruipsterkte en lange termijn dimensionale stabiliteit.TP347H is geschikt voor geselecteerde toepassingen op superverwarmingstoestellen met hoge temperatuur.
2. Verwarmers
Rewarmingsbuizen worden herhaaldelijk blootgesteld aan hoge temperatuur damp en verbrandingsgassen.De combinatie van de hoge temperatuurcapaciteit van TP347H en het verhoogde oppervlak van de vinnen kan een effectieve oplossing bieden voor warmteherstel en stoomtemperatuurregeling.
3. Economizers
Met een vinnenbuis kan het warmteoverdrachtsoppervlak aan de gaszijde van een zuiniger worden vergroot, waardoor de warmte van de uitlaatgassen beter kan worden teruggewonnen en de algemene boilerefficiëntie verbetert.De materiaalkeuze moet gebaseerd zijn op de werkelijke gastemperatuur, corrosieomstandigheden, dew-point overwegingen en ontwerpvereisten.
4. Systemen voor het terugwinnen van afvalwarmte
Hoogfrequente gelaste vinnenbuizen kunnen worden gebruikt in boilers voor afvalwarmte en warmterugwinningsapparatuur waar een hoog warmteoverdrachtsysteem aan de gaszijde en een betrouwbare bevestiging van de buisvinnen vereist zijn.
5. Kesselwarmteherstelonderdelen
De technologie is toepasbaar op geselecteerde warmteterugwinningssecties waar een groter warmteoverdrachtoppervlak vereist is zonder de totale grootte van de apparatuur evenredig te vergroten.
Vervaardigingsproces
Onze met hoge frequentie gelaste vinnenbuizen worden vervaardigd met behulp van gecontroleerde buisvoorbereiding, vinnenvorming, hoogfrequente las, dimensiecontrole en eindinspectie.
De typische productiesequentie omvat:
- Voorbereiding van buizen¢ TP347H-buis wordt geïnspecteerd op dimensie-nauwkeurigheid en oppervlakteconditie.
- Voorbereiding van de vinnenstrookHet materiaal van de vin wordt geselecteerd op basis van temperatuur, corrosie, thermische uitbreiding en projectvereisten.
- VinnenvormingDe band is gevormd volgens de gespecificeerde vingeometrie.
- Hoogfrequente las¢ Hoogfrequente elektrische energie genereert lokaal warmte aan de interface tussen de vin en de buis, waardoor de vin continu aan de buis kan worden gelast.
- Bewaking van lassen¢ Lasparameters zoals frequentie, vermogen, lijnsnelheid en contactomstandigheden worden gecontroleerd om een consistente bevestiging te behouden.

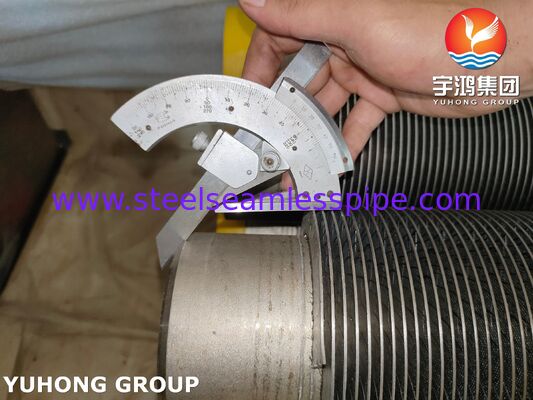

- Afmeting van de vinnen en buis¢ De eindbuis wordt gecontroleerd op de schommeling van de vin, de hoogte, de uitlijning, de rechtheid en de totale afmetingen.
- Eindinspectie en testenHet eindproduct wordt overeenkomstig de aankoopspecificatie onderworpen aan toepasselijke dimensionale, visuele, materiële, lasintegriteit en niet-destructieve onderzoeken.
The high-frequency welding process is particularly valuable for finned tubes because a continuous fin-to-tube connection can provide better thermal conductivity than mechanically attached fins where an air gap may develop between the fin and tube.
Gemeenschappelijke afmetingen van buizen en vinnen
De afmetingen kunnen worden aangepast volgens de ontwerpvereisten van de warmtewisselaar.
| Parameter |
Typisch bereik |
| Buitendeurs van de buis |
120,7 ∼ 63,5 mm |
| Dikte van de buiswand |
1.5·6.0 mm |
| Algemene buislengte |
Tot ongeveer 18 m, afhankelijk van apparatuur- en vervoersvereisten |
| Vinnenhoogte |
6 ̊25 mm |
| Vinnendikte |
00,8 ∼2,5 mm |
| Vinnenpijl |
Ongeveer 2,0 ∼ 10,0 mm |
| Finning ratio |
Ongeveer 2 ̊10 maal de buitenoppervlakte van de blote buis |
| Finnenconfiguratie |
met een breedte van niet meer dan 50 mm |
| Vinnenmateriaal |
van niet-gelegeerd staal, koolstofstaal, laaggelegeerd staal of andere gespecificeerde legeringen |
Dit zijn...typische technische waarden in plaats van universele ASTM-vereistenDe definitieve afmetingen moeten worden vastgesteld volgens de warmteoverdrachtsberekening, de toelaatbare drukdaling, de gas snelheid, de werktemperatuur, de thermische uitbreiding, de buisplaat,en tekeningen van de klant.
Voor elektriciteitscentrales kunnen de doorgaans aangeboden buisgroottes ongeveer25.4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm en 63,5 mm buitendiameter, afhankelijk van de projectvereisten.
TP347H Chemische samenstelling
TP347H is een gestabiliseerd austenitisch roestvrij staal.
| Elementen |
TP347H Vereiste, % |
| Carbon (C) |
0.04'0.10 |
| Manganese (Mn) |
2.00 max. |
| Silicon (Si) |
1.00 max. |
| Phosphorus (P) |
0.045 max. |
| Zwavel (S) |
0.030 max. |
| Chroom (Cr) |
17.0 ¥19.0 |
| Nikkel (Ni) |
9.0 ¢ 13.0 |
| Molybdeen (Mo) |
Niet gespecificeerd |
| Niobium (Nb) |
8 × C minimaal tot maximaal 1,10 C. |
| IJzer (Fe) |
Gewicht |
De bovenstaande samenstelling van TP347H volgt de algemeen gepubliceerde ASTM-vereisten voor TP347H-buizen.
De toevoeging van niobium is een belangrijk kenmerk van TP347H. Niobium stabiliseert koolstof en helpt bij het verminderen van chromiumcarbide gerelateerde sensitisatie tijdens blootstelling aan verhoogde temperaturen.Dit maakt de TP347H aantrekkelijk voor hoge temperatuur ketels en warmteherstel toepassingen.
TP347H Mechanische eigenschappen
Typische minimale mechanische eisen voor TP347H-buizen bij kamertemperatuur zijn:
| Vastgoed |
Verplichting |
| Treksterkte |
515 MPa min. |
| Kracht van de uitlaat |
205 MPa min. |
| Verlenging in 50 mm |
35% min. |
| Hardheid |
192 HBW / 200 HV max.; 90 HRB max. |
Deze waarden komen overeen met de doorgaans gespecificeerde eisen voor TP347H-buizen.
De werkelijke mechanische eigenschappen van de afgewerkte vinnenbuis zijn afhankelijk van de fabricagevoorwaarden van de buis, de warmtebehandeling, de koudbewerking, het lasproces, de afmetingen en de toepasselijke productstandaard.
Hoogfrequente gelaste vinkwaliteit
De kwaliteit van de vinnen-in-buis lassen is van cruciaal belang voor de prestaties van een vinnen warmteoverdraagend oppervlak.
- Continu bevestiging van de vin
- Eenvormig lassen langs de buislengte
- Gecontroleerde laspenetratie
- Consistente vinnenhoogte
- De juiste hoogte en dikte van de vin
- Laag lasdiscontinuïteit
- Een goede uitlijning van buis tot vin
- Gecontroleerde warmte-invoer
- Minimale thermische vervorming
- Toereikende mechanische bevestigingssterkte
Voor de werking van hoogtemperatuurcentrales moeten het vinmateriaal en de lasparameters worden geselecteerd met inachtneming van het verschil in thermische uitbreiding tussen de buis en de vin.
Inspectie en testen
Afhankelijk van de aankoopspecificatie, de toepassing en de toepasselijke buisstandaard kan de inspectie omvatten:
Chemische analyse
Voor de controle van de samenstelling van de TP347H-legering kan een positieve materiaalidentificatie of een chemische laboratoriumanalyse worden uitgevoerd.met een breedte van niet meer dan 50 mm,.
Trekproeven
De ASTM-vereisten voor TP347H-buizen stellen minimale mechanische eigenschappen bij kamertemperatuur vast.
Hardheidstesten
Rockwell-, Brinell- of Vickers-hardheidstests kunnen volgens de toepasselijke specificatie worden uitgevoerd.
Hydrostatische testen
Hydrostatische drukonderzoek kan op de buis worden uitgevoerd in overeenstemming met de toepasselijke buisspecificatie en de eisen van de klant.
Eddy-stroom / niet-destructieve elektrische testen
Niet-destructieve elektrische testen kunnen worden gebruikt om discontinuïteiten te detecteren die de integriteit van de buis kunnen beïnvloeden.vereist dat elke buis ofwel een niet-destructieve elektrische test of een hydrostatische test ondergaat.
Vlakteproef
De platte test beoordeelt de ductiliteit van de buizen en de weerstand tegen vervorming en maakt deel uit van de standaardtestvereisten voor toepasselijke austenitische buizen.
Flaringtest
Indien vereist door de toepasselijke buisspecificatie, wordt door middel van een vlammetest beoordeeld of de buis bestand is tegen gecontroleerde uitbreiding zonder barsten.
Visuele en dimensionale inspectie
De gefinaliseerde vinnenbuizen worden gecontroleerd op:
- Buitendeurs van de buis
- Wanddikte
- De lengte van de buis
- Vinnenhoogte
- Vinnendikte
- Vinnenpijl
- Finnen uitlijning
- Rechtheid
- Oppervlakteconditie
- Uiterlijk van de vinnen naar de buizen
Beproeving van de integriteit van de vleugelsweis
Afhankelijk van de projectspecificatie kan de kwaliteit van de schommel naar de buis worden beoordeeld door visuele controle, dimensiecontrole, destructieve bemonstering, metallografisch onderzoek,of een mechanische bandsterkte-test.
Bijkomende NDT-methoden kunnen worden verstrekt indien de afnemer of de technische specificatie dit vereist.
Toepasselijke normen
De exacte standaardcombinatie dient vóór de aankoop te worden bevestigd.
- ASTM A213/A213M Naadloze ketels, superverwarmers en warmtewisselaars van ferritisch en austenitisch legeringsstaal.
- ASTM A249/A249M Lasten van austenitische stalen ketels, superverwarmers, warmtewisselaars en condensatorbuizen.
- ASME SA213 ASME-equivalente specificatie die gewoonlijk wordt gebruikt voor ketels, superverwarmers en warmtewisselaars.
- ASME SA249- ASME-specificatie voor gelaste austenitische ketels, superverwarmers, warmtewisselaars en condensatorbuizen.
ASTM bevestigt dat A213 betrekking heeft op naadloze ketels, superverwarmers en warmtewisselaars van ferritisch en austenitisch legerd staal,terwijl A249 betrekking heeft op gelaste austenitietbuizen en specifiek TP347H als hoogtemperatuurkwaliteit identificeert.
Waarom kiezen voor TP347H-slangen voor de opwekking van elektriciteit?
De warmtetransferapparatuur van een energiecentrale moet betrouwbaar werken bij hoge temperaturen, thermische cycli, oxidatie, corrosie, trillingen en lange bedrijfsperioden.TP347H biedt een combinatie van austenitisch-roestvrij staal corrosiebestendigheid, hoge temperatuursterkte en niobiumstabilisatie.
In combinatie met hoogfrequente gelaste vinnen zorgt de buis voor een aanzienlijk uitgebreid warmteoverdrachtsoppervlak, terwijl een continue verbinding tussen de vinger en de buis wordt gehandhaafd.Dit maakt de constructie bijzonder nuttig wanneer ontwerpers een hoge warmteoverdracht aan de gaszijde binnen een gecontroleerde apparatuur nodig hebben.
De juiste materiaalkeuze blijft van essentieel belang.en de levensduur van het ontwerp moeten allemaal worden overwogen voordat de TP347H wordt gekozen.
Beschikbare aanpassing
Wij kunnen hoogfrequente gelaste vinnenbuizen produceren volgens de tekeningen van de klant en de eisen van de warmteoverdracht, waaronder:
- Materialen voor buizen: TP347H
- Buis OD en wanddikte
- Vinnenmateriaal
- Vinnenhoogte
- Vinnendikte
- Vinnenpijl
- Vinnenprofiel
- Kaarsjes
- De lengte van de buis
- Vinnenlengte
- Finning ratio
- Verplichtingen inzake las
- Oppervlaktebehandeling
- Inspectie- en testvereisten
- Verpakkings- en markeringseisen
Productoverzicht
Hoogfrequente gelaste TP347H vinnenbuizenzijn hoogwaardige warmteoverdrachtcomponenten die zijn ontwikkeld voor veeleisende toepassingen voor energieopwekking en warmteherstel bij hoge temperaturen.De combinatie van de hoge temperatuur eigenschappen van TP347H en de continu gelaste vinconstructie biedt een effectieve oplossing voor het vergroten van het warmteoverdrachtsgebied, het verbeteren van de thermische efficiëntie en het optimaliseren van de grootte van de warmtewisselaar.
Voor elektriciteitscentrales die betrouwbare warmteoverdrachtoppervlakken vereisen in superverwarmers, herverwarmers, economisers, systemen voor terugwinning van afvalwarmte en andere apparatuur voor hoge temperaturen:TP347H hoogfrequente gelaste vinnenbuizen kunnen worden ontworpen om te voldoen aan specifieke thermische, mechanische, dimensionale en inspectievereisten.
