Productoverzicht

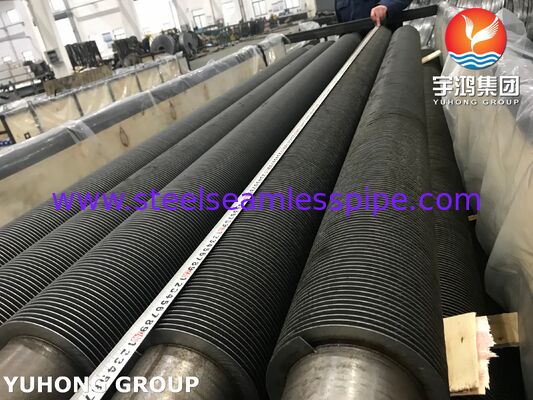

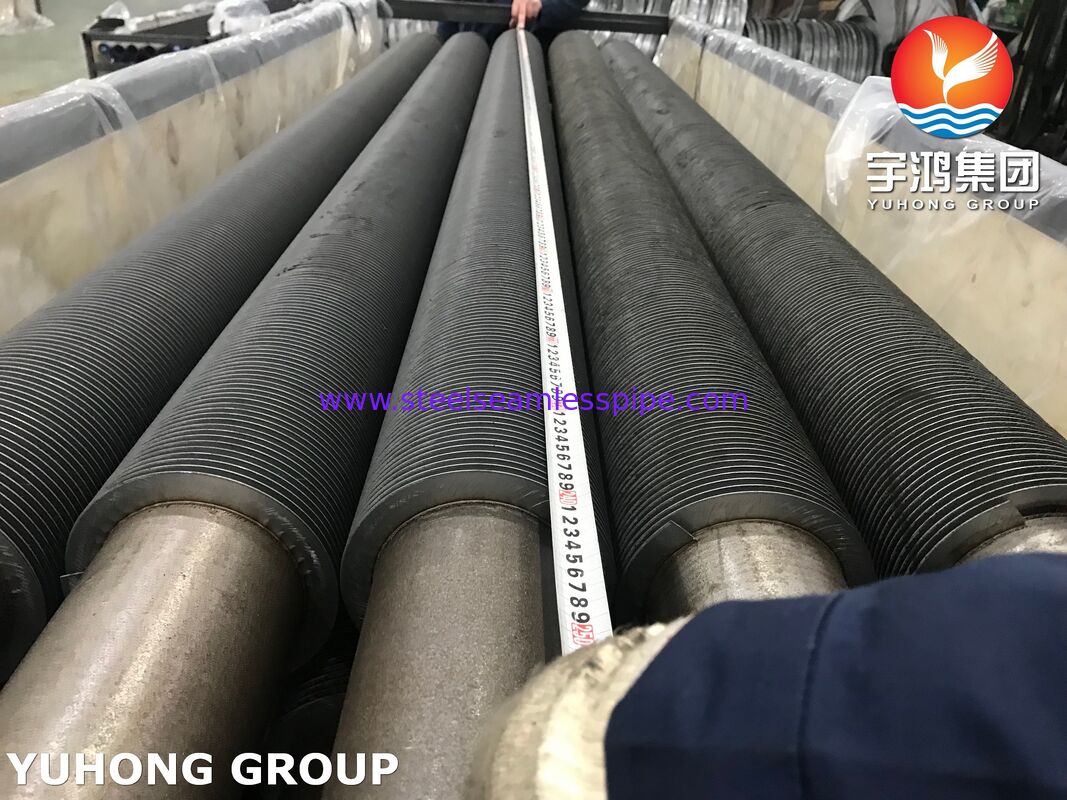

ASTM A213 T9 hoogfrequent gelaste vinstubingen voor superverwarmers zijn warmteoverdrachtcomponenten voor hoge temperaturen, ontworpen voor veeleisende toepassingen in ketels, energieopwekking, terugwinning van afvalwarmte en industriële verwarming. De buizen gebruiken ASTM A213 T9 legeringstaal als basismateriaal, terwijl vinnen continu op het buisoppervlak worden gelast met behulp van een hoogfrequent elektrisch weerstandslasproces.
T9 is een chroom-molybdeen legeringstaal ontwikkeld voor gebruik bij verhoogde temperaturen. De combinatie van chroom, molybdeen, sterkte bij hoge temperaturen, oxidatieweerstand en thermische stabiliteit maakt het geschikt voor superverwarmers die worden blootgesteld aan hete verbrandingsgassen.
De hoogfrequent gelaste vinconstructie vergroot het externe warmteoverdrachtsoppervlak aanzienlijk in vergelijking met een kale buis. Hierdoor kan de superverwarmer efficiënte warmteoverdracht aan de gaszijde bereiken met behoud van een compact warmteoverdrachtsoppervlak.
Voor superverwarmertoepassingen kunnen deze buizen worden vervaardigd volgens de door de klant vereiste buitendiameter, wanddikte, vinhoogte, vin dikte, vinsteek, buislengte, vinconfiguratie en materiaaleisen.
Belangrijkste kenmerken
- Basismateriaal buis: ASTM A213 T9 / ASME SA213 T9
- Productie: Hoogfrequent gelaste vinnen
- Toepassing: Ketelsuperverwarmers en warmteterugwinningsapparatuur voor hoge temperaturen
- Capaciteit bij hoge temperaturen: Geschikt voor gebruik bij verhoogde temperaturen
- Bevestiging van de vin: Continue hoogfrequent gelaste verbinding
- Warmteoverdrachtsprestaties: Vergroot extern oppervlak vergeleken met kale buizen
- Mechanische integriteit: Sterke en continue vin-naar-buisbevestiging
- Maatwerk: Afmetingen van buis en vin kunnen worden vervaardigd volgens tekeningen of technische specificaties
- Inspectie: Dimensionale, visuele, lasintegriteit, mechanische en hydrostatische tests indien van toepassing
Waarom T9 HFW Vinstubingen gebruiken in Superverwarmers?
Een superverwarmer zet warmte om van rookgas met hoge temperatuur naar verzadigde of gedeeltelijk verwarmde stoom, waardoor superverwarmde stoom met hogere temperatuur wordt geproduceerd voor turbine- of procesgebruik verderop.
Het warmteoverdrachtsoppervlak moet bestand zijn tegen:
- Hoge gastemperaturen
- Verhoogde buis-metaaltemperaturen
- Thermische cycli
- Oxiderende verbrandingsatmosferen
- Langdurige blootstelling aan druk en temperatuur
ASTM A213 T9 is voordelig in deze omgeving omdat de chroom- en molybdeenlegering betere prestaties bij verhoogde temperaturen biedt dan conventionele koolstofstalen buizen.
Het hoogfrequent gelaste vin verbetert de warmteoverdrachtsefficiëntie verder door het gaszijde-oppervlak te vergroten. Dit kan een grotere warmteoverdracht mogelijk maken binnen een relatief compacte superverwarmeropstelling.
Typische toepassingen
ASTM A213 T9 HFW vinstubingen zijn bijzonder geschikt voor:
1. Ketelsuperverwarmers
Dit is de primaire toepassing voor dit product. T9 vinstubingen kunnen worden gebruikt in superverwarmers van het convectietype waar heet rookgas warmte overdraagt aan stoom.
2. Energiecentrales
Ze kunnen worden opgenomen in hogedruk- en hogetemperatuur-warmteoverdrachtsoppervlakken van ketels die worden gebruikt in energiecentrales.
3. Ketels voor terugwinning van afvalwarmte
T9 vinstubingen kunnen worden gebruikt waar uitlaatgassen met hoge temperatuur worden teruggewonnen om stoom te genereren of superverwarmen.
4. HRSG-systemen
Ze kunnen worden overwogen voor geselecteerde warmteoverdrachtsecties met hoge temperatuur van stoomgeneratoren voor warmteterugwinning, afhankelijk van de temperatuur-, druk-, metallurgie- en lasvereisten van de HRSG-ontwerper.
5. Industriële ketels
Procesindustrieën die stoomopwekking bij hoge temperaturen vereisen, kunnen legeringstalen vinstubingen gebruiken in geschikte superverwarmer- en warmteterugwinningssecties.
Gangbare afmetingen
De definitieve afmetingen moeten altijd worden bepaald door het ketel- of warmtewisselaarontwerp. De volgende bereiken zijn typische productiemogelijkheden en geen beperking van het product.

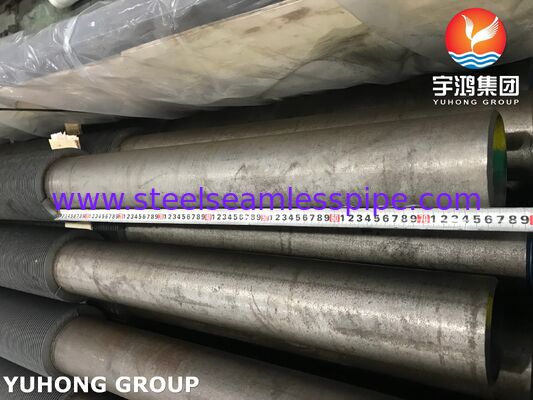

Afmetingen basismateriaal buis
| Artikel |
Gangbaar bereik |
| Buitendiameter |
25,4–63,5 mm |
| Wanddikte |
2,5–8,0 mm |
| Buis lengte |
3.000–15.000 mm |
| Vinhoogte |
8–25 mm |
| Vin dikte |
0,8–2,5 mm |
| Vinsteek |
2,5–10 mm |
| Vintype |
Massief / gekarteld, afhankelijk van ontwerp |
Voor grote industriële projecten kunnen speciale buisdiameters, wanddiktes, vin afmetingen en lengtes worden vervaardigd volgens klanttekeningen en projectspecificaties.
Typische superverwarmerconfiguratie
Een veelvoorkomende configuratie kan bestaan uit:
ASTM A213 T9 buis + koolstof/legeringstaal vin + continue HFW bevestiging
Het vinmateriaal moet worden geselecteerd op basis van de rookgastemperatuur, corrosieomgeving, thermische uitzettingsvereisten, lasprocedure en specificatie van de koper.
ASTM A213 T9 Chemische samenstelling
De volgende waarden vertegenwoordigen de typische chemische vereisten voor ASTM A213 T9. De toepasselijke editie van de standaard en de inkoop specificatie moeten worden gebruikt voor definitieve acceptatie.
| Element |
Typische ASTM A213 T9 vereiste, % |
| Koolstof (C) |
0,15 max. |
| Mangaan (Mn) |
0,30–0,60 |
| Fosfor (P) |
0,025 max. |
| Zwavel (S) |
0,025 max. |
| Silicium (Si) |
0,25–1,00 |
| Chroom (Cr) |
8,00–10,00 |
| Molybdeen (Mo) |
0,90–1,10 |
Het Cr-Mo legeringssysteem is bijzonder belangrijk voor gebruik bij verhoogde temperaturen. Chroom draagt bij aan de oxidatieweerstand, terwijl molybdeen de sterkte bij hoge temperaturen en de weerstand tegen vervorming verbetert.
Opmerking: De chemische samenstelling moet worden geverifieerd aan de hand van de exacte ASTM A213/ASME SA213 editie die is gespecificeerd in de inkooporder.
Mechanische eigenschappen van ASTM A213 T9
Typische minimale mechanische vereisten voor ASTM A213 T9 omvatten:
| Eigenschap |
ASTM A213 T9 vereiste |
| Treksterkte |
415 MPa min. |
| Vloeigrens |
205 MPa min. |
| Rek |
30% min. |
Mechanische eigenschappen worden normaal gesproken geverifieerd met behulp van materiaaltestcertificaten en toepasselijke mechanische testprocedures.
Voor daadwerkelijke inkoop zijn de laatste toepasselijke ASTM/ASME editie en project specificatie prevalerend boven de algemene waarden die hierboven worden getoond.
Hoogfrequent lasproces
De vin wordt continu aan de T9 buis bevestigd met behulp van een gecontroleerd hoogfrequent weerstandslasproces.
Tijdens de productie:
- De T9 buis wordt voorbereid en geïnspecteerd.
- De vinstrip wordt nauwkeurig tegen de buis gepositioneerd.
- Hoogfrequente elektrische stroom genereert lokale warmte op het contactvlak.
- Druk wordt uitgeoefend om een continue metallurgische binding te creëren.
- De gelaste vinbuis wordt gekoeld en rechtgezet indien nodig.
- De afgewerkte buis ondergaat dimensionale inspectie en inspectie van de las-kwaliteit.
- De buizen worden op de vereiste lengte gesneden en voorbereid voor verzending.
In tegenstelling tot mechanisch bevestigde vinnen, biedt een correct geproduceerde HFW vin een continue bevestiging langs het vin-naar-buis contactvlak, wat belangrijk is voor warmtegeleiding en betrouwbaarheid op lange termijn.
Testen en inspectie
Kwaliteitscontrole moet zowel de ASTM A213 T9 basismateriaal buis als de hoogfrequent gelaste vinbevestiging.
1. Analyse van de chemische samenstelling
Spectrometrische of andere geschikte chemische analyse kan worden gebruikt om de T9 legeringssamenstelling te verifiëren.
2. Trekproef
Trekproeven verifiëren de vereiste treksterkte, vloeigrens en rek van het basismateriaal van de buis.
3. Hardheidstest
Hardheidstesten kunnen worden uitgevoerd om de materiaalconditie en productieconsistentie te verifiëren indien vereist door de toepasselijke specificatie.
4. Hydrostatische test
Hydrostatische druktesten kunnen worden uitgevoerd op de basismaterialen van de buis of de afgewerkte assemblages volgens de toepasselijke ASTM/ASME-standaard en de vereisten van de koper.

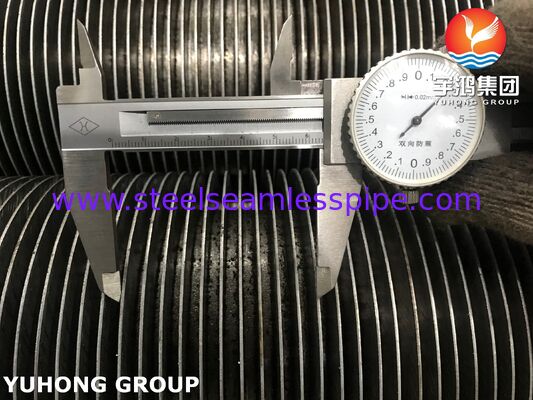

5. Dimensionale inspectie
Typische dimensionale inspecties omvatten:
- Buis buitendiameter
- Wanddikte
- Buis lengte
- Vinhoogte
- Vin dikte
- Vinsteek
- Vin breedte
- Algehele rechtheid
- Vin uitlijning
6. Visuele inspectie
De buis- en vin oppervlakken worden visueel geïnspecteerd op:
- Scheuren
- Overmatige oxidatie
- Oppervlakteschade
- Slechte vinbevestiging
- Onregelmatige vin geometrie
- Lasafwijkingen
7. Inspectie van de vin-naar-buis las
De HFW naad moet worden geëvalueerd volgens de kwaliteitsvereisten van de koper. Destructieve lascontroles, metallografisch onderzoek, peel/bevestigingstesten of andere toepasselijke inspectiemethoden kunnen worden gespecificeerd voor kwalificatie en productiecontrole.
8. Niet-destructief onderzoek (NDO)
Indien vereist door de project specificatie, kunnen toepasselijke NDO-methoden omvatten:
- Ultrasoon onderzoek
- Wervelstroomonderzoek
- Kleurstofpenetrantonderzoek
- Radiografisch onderzoek
De exacte NDO-methode moet worden geselecteerd op basis van de buis specificatie, ontwerpcode, serviceomstandigheden en het inspectieplan van de koper.
Voordelen van ASTM A213 T9 HFW Vinstubingen
Uitstekende prestaties bij hoge temperaturen
T9 Cr-Mo staal is ontworpen voor gebruik bij verhoogde temperaturen in ketels en warmtewisselaars.
Vergroot warmteoverdrachtsoppervlak
De vinnen bieden aanzienlijk meer gaszijde-oppervlak dan een kale buis met dezelfde diameter.
Efficiënte warmteoverdracht van vin naar buis
Continue HFW bevestiging biedt een direct warmteoverdrachtspad tussen de buis en de vin.
Compact warmtewisselaarontwerp
Hogere oppervlakte-dichtheid kan ingenieurs helpen de vereiste warmteoverdracht te bereiken binnen een kleiner warmtewisselaargedeelte.
Geschikt voor veeleisende ketelomgevingen
De combinatie van T9 legeringstaal en gelaste vinconstructie maakt het product geschikt voor geselecteerde toepassingen in superverwarmers en warmteterugwinning bij hoge temperaturen.
Kwaliteitsborging
Elke productbatch kan worden geleverd met passende kwalificatiedocumentatie, zoals:
- Materiaaltestcertificaat (MTC)
- Rapport chemische samenstelling
- Resultaten mechanische tests
- Rapport dimensionale inspectie
- Resultaten hydrostatische tests, indien van toepassing
- NDO-rapporten, indien gespecificeerd
- Registraties van vinlasinspectie
- Documentatie voor traceerbaarheid van warmte/lot
- Conformiteitscertificaat
Inspectievereisten kunnen worden aangepast volgens ASME, ASTM, EN, API, project specificaties, of door de koper goedgekeurde inspectie- en testplannen.
Verpakking en levering
Afgebouwde vinstubingen worden normaal gesproken beschermd tegen mechanische schade tijdens transport. Afhankelijk van de buislengte en klantvereisten kan de verpakking omvatten:
- Gebundelde buispakketten
- Beschermende eindkappen
- Vochtbestendige verpakking
- Stalen of houten frames
- Duidelijk gemarkeerde identificatielabels
- Markeringen voor traceerbaarheid van warmte/lot
Voor internationale zendingen moet de verpakking worden geselecteerd volgens buislengte, gewicht, bestemming, behandelingsmethode en klantvereisten.
ASTM A213 T9 HFW Vinstubingen voor Superverwarmer – Samenvatting
ASTM A213 T9 hoogfrequent gelaste vinstubingen zijn ontworpen warmteoverdrachtcomponenten voor ketel- en warmteterugwinnings-toepassingen bij hoge temperaturen. Hun belangrijkste voordeel is de combinatie van een Cr-Mo legeringstaal T9 basismateriaal buis met een continue hoogfrequent gelaste vin, die zowel prestaties van het materiaal bij verhoogde temperaturen als een vergroot gaszijde-warmteoverdrachtsoppervlak biedt.
Ze zijn bijzonder geschikt voor superverwarmers, reheaters, energiecentrales, ketels voor afvalwarmteterugwinning, HRSG's en geselecteerde industriële warmteterugwinningssystemen.
Voor een fabrikant van superverwarmers of een EPC-aannemer zijn de belangrijkste inkoop parameters T9 buis specificatie, buis OD en wanddikte, vinmateriaal, vinhoogte, vin dikte, vinsteek, kwaliteit van de vinbevestiging, ontwerptemperatuur, ontwerpdruk en toepasselijke inspectievereisten.
