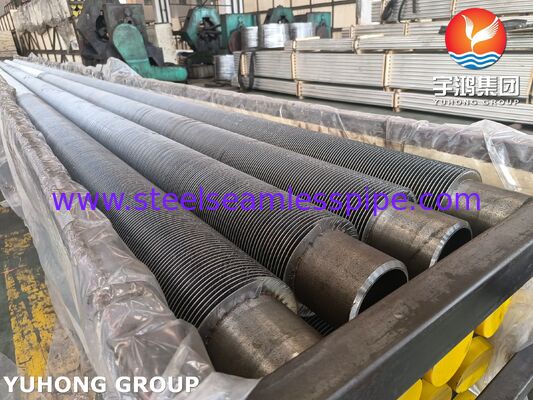

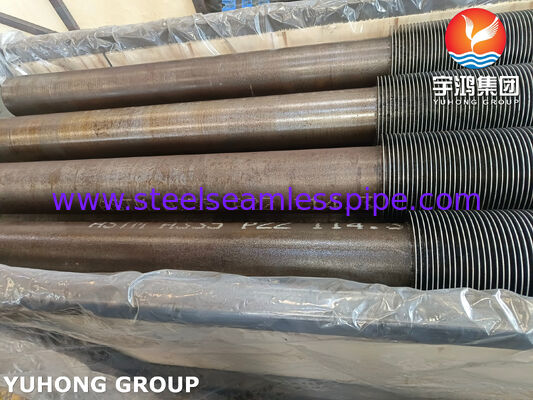

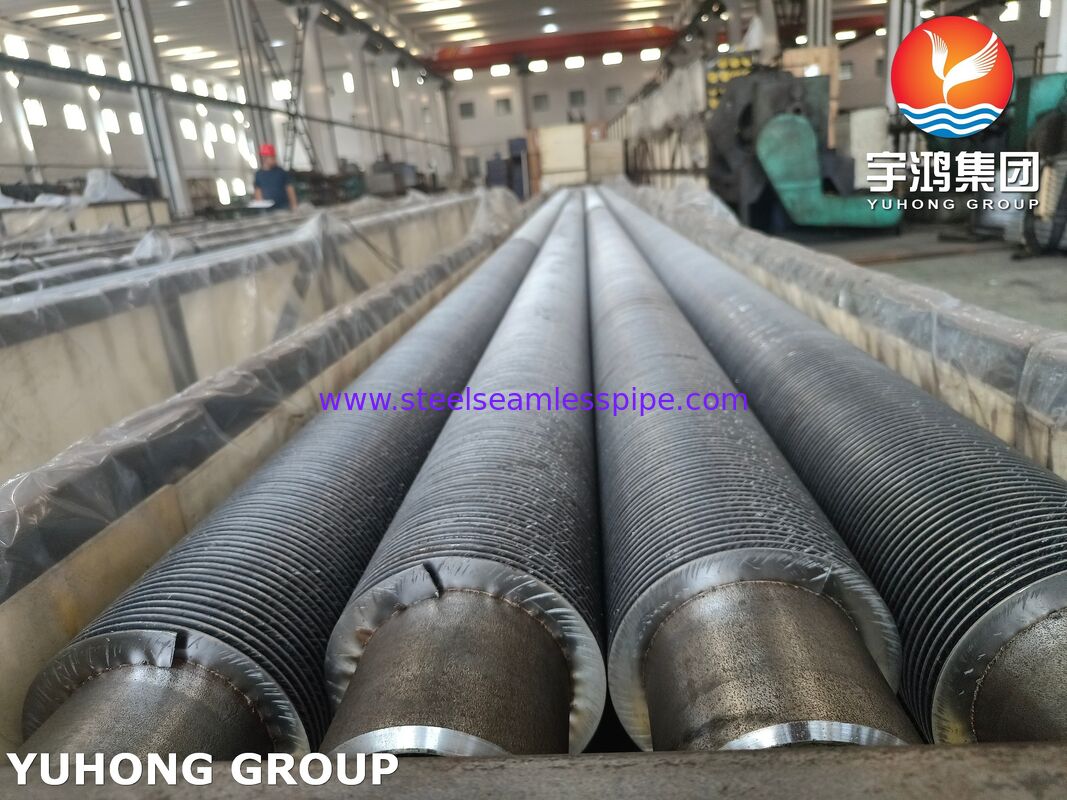

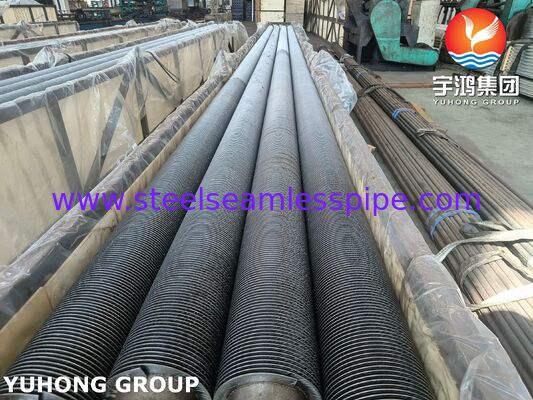

ASTM A335 P22 Hoogfrequente gelaste vinstubingen voor economizers
Productoverzicht
bieden een praktische combinatie van prestaties van gelegeerd staal bij verhoogde temperatuur en efficiënte warmteoverdracht met vinnen. Hun belangrijkste toepassing is zijn ontworpen warmteoverdrachtstubingen voor economizers bij hoge temperaturen, warmteterugwinningssecties van ketels, HRSG-systemen en industriële apparatuur voor warmteterugwinning uit afvalwarmte. Vervaardigd met eenP22 gelegeerd stalen buis en continu gelaste vinnen, bieden deze buizen een aanzienlijk groter extern warmteoverdrachtsoppervlak dan gladde buizen, terwijl ze betrouwbare mechanische en thermische prestaties behouden onder veeleisende bedrijfsomstandigheden.
ASTM A335 P22 is een chroom-molybdeen gelegeerd staal dat ongeveer2,25% chroom en 1% molybdeen bevat. De sterkte bij verhoogde temperatuur, oxidatieweerstand en weerstand tegen thermische degradatie maken het bijzonder geschikt voor ketel- en warmteterugwinningsapplicaties waar conventionele koolstofstalen buizen mogelijk niet voldoende temperatuurcapaciteit bieden.
Het hoogfrequente lasproces creëert een continue metallurgische verbinding tussen de vinstrip en het buisoppervlak. Dit zorgt voor efficiënte warmteoverdracht van heet rookgas naar de werkende vloeistof in de buis, terwijl een goede weerstand tegen trillingen en herhaalde thermische cycli behouden blijft.
Voor economizer-applicaties worden P22 HFW vinstubingen voornamelijk gebruikt om latente warmte uit keteluitlaatgas terug te winnen en over te dragen aan voedingswater of een andere procesvloeistof. Dit vermindert het brandstofverbruik, verbetert de ketel efficiëntie en verlaagt de temperatuur van het afgevoerde rookgas.
Waarom P22 HFW vinstubingen gebruiken in economizers?
De warmteoverdrachtsprestaties van een economizer zijn sterk afhankelijk van het beschikbare oppervlak en de temperatuur van het rookgas. Een vinstubing vergroot het externe warmteoverdrachtsoppervlak zonder een proportionele toename van de buislengte of de voetafdruk van de apparatuur te vereisen.
De combinatie vanASTM A335 P22 buismateriaal + hoogfrequente gelaste vinconstructie biedt verschillende voordelen:
- Servicecapaciteit bij hoge temperaturen
- Verbeterde weerstand tegen oxidatie en thermische degradatie
- Hoog extern warmteoverdrachtsoppervlak
- Efficiënte warmteoverdracht aan de gaszijde
- Sterke vin-naar-buisbevestiging
- Goede weerstand tegen thermische cycli
- Geschikt voor rookgas bij hoge temperaturen in ketels
- Compact economizer ontwerp
- Verbeterde efficiëntie van warmteterugwinning
- Lange levensduur bij correct ontwerp en gebruik
P22 is bijzonder nuttig in economizersecties die worden blootgesteld aan relatief hoge rookgastemperaturen of zware thermische omstandigheden.
Typische toepassingen
ASTM A335 P22 HFW vinstubingen worden voornamelijk gebruikt in:
1. Ketel economizers
Dit is de belangrijkste toepassing. De vinstubingen winnen warmte terug uit ketelrookgas en gebruiken deze om ketelvoedingswater voor te verwarmen voordat het water het stoomgeneratiesysteem binnenkomt.
2. HRSG warmteterugwinningsapparatuur
P22 vinstubingen kunnen worden gebruikt in geselecteerde warmteterugwinningssecties bij hoge temperaturen vanstoomgeneratoren voor warmteterugwinning (HRSG's) waar gelegeerd stalen buizen bij verhoogde temperatuur vereist zijn.
3. Afvalwarmteketels
Industriële installaties kunnen P22 HFW vinstubingen gebruiken om energie terug te winnen uit hete uitlaatstromen die worden gegenereerd door ovens, procesapparatuur, motoren, turbines en andere systemen bij hoge temperaturen.
4. Energiecentrale ketels
Ze zijn geschikt voor warmteoverdrachtsecties in nuttige en industriële energieopwekkingsapparatuur waar sterkte bij hoge temperaturen en betrouwbare warmteterugwinning vereist zijn.
5. Industriële warmteterugwinning uit processen
Toepassingen omvatten raffinaderijen, petrochemische, chemische, metallurgische en andere industriële installaties die warmteterugwinning uit hete uitlaatgassen vereisen.
Typische constructie
Een P22 HFW vinstubing bestaat over het algemeen uit:
P22 gelegeerd stalen buis → hoogfrequente gelaste vin → continue vinstubing warmteoverdrachtsoppervlak
De vin wordt continu aan de externe buiswand gelast met behulp van een hoogfrequent elektrisch weerstandslasproces. In tegenstelling tot mechanisch gemonteerde vinarrangementen, zorgt de gelaste verbinding voor een sterk en continu warmteoverdrachtspad tussen de buis en de vin.
Afhankelijk van het economizerontwerp kunnen klanten verschillende combinaties specificeren van:
- Buis buitendiameter
- Buiswanddikte
- Vinsteek
- Massief of gekarteld vinontwerp
- Vindikte
- Vinconfiguratie
- Vinhoogte
- Ongevinte buiseinden
- Vinmateriaal
- Buis materiaal
- Vereisten voor vin-naar-buis lassen
Gangbare buismaatbereiken
De uiteindelijke afmetingen moeten altijd worden vastgesteld volgens het thermische ontwerp van de economizer, drukvereisten, gas snelheid, vervuilingsomstandigheden en de toepasselijke project specificatie.
Typische buisafmetingen omvatten:
| Parameter |
Gangbaar bereik |
| Wanddikte |
25–76 mm |
| Buiswanddikte |
2,5–8,0 mm |
| Vinhoogte |
1.000–12.000 mm |
| Vinsteek |
8–30 mm |
| Massief of gekarteld vinontwerp |
0,8–2,5 mm |
| Vindikte |
2,5–12 mm |
| Ongevinte buiseinden |
50–300 mm of volgens tekening |
Gangbare buisdiameters zoals25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm en 63,5 mm kunnen worden vervaardigd, afhankelijk van het economizerontwerp van de klant.
Deze waarden zijn representatieve productiebereiken in plaats van vaste ASTM A335 afmetingsvereisten. Exacte buis- en vin afmetingen moeten worden bevestigd aan de goedgekeurde technische tekening en inkoop specificatie.
ASTM A335 P22 Chemische samenstelling
ASTM A335 P22 is een ferritische gelegeerde staalsoort die chroom en molybdeen bevat voor gebruik bij verhoogde temperaturen.
| Element |
Typische ASTM A335 P22 vereiste, wt.% |
| Koolstof (C) |
0,05–0,15 |
| Mangaan (Mn) |
0,30–0,60 |
| Fosfor (P) |
≤0,025 |
| Zwavel (S) |
≤0,025 |
| Silicium (Si) |
≤0,50 |
| Chroom (Cr) |
1,90–2,60 |
| Molybdeen (Mo) |
0,87–1,13 |
Het chroomgehalte verbetert de oxidatie- en corrosieweerstand bij verhoogde temperatuur, terwijl molybdeen bijdraagt aan de sterkte bij hoge temperaturen en de kruipweerstand.
De bovengenoemde chemische samenstelling moet worden geverifieerd aan de hand van de toepasselijke editie vanASTM A335/A335M en het specifieke materiaalcertificaat dat bij het product wordt geleverd.
Mechanische eigenschappen van ASTM A335 P22
Typische minimale mechanische vereisten voor ASTM A335 P22 omvatten:
| Eigenschap |
Vereiste |
| Treksterkte |
≥415 MPa |
| Vloeigrens |
≥205 MPa |
| Rek |
≥30% |
Werkelijke mechanische eigenschappen kunnen de gespecificeerde minimumwaarden overschrijden, afhankelijk van de productieomstandigheden en warmtebehandeling.
Voor economizer-applicaties is de prestatie van het materiaal bij verhoogde temperatuur bijzonder belangrijk, omdat de buis wordt blootgesteld aan temperatuurschommelingen en druk tijdens het overdragen van warmte van het rookgas naar de interne vloeistof.
Hoogfrequent lasproces
De vinstrip wordt continu aan de P22 buis bevestigd met behulp van een hoogfrequent lasproces.
Tijdens het lassen produceert hoogfrequente elektrische stroom lokale verwarming aan het vin-naar-buis-interface. Vervolgens wordt druk uitgeoefend om een continue gelaste verbinding tot stand te brengen.
Het productieproces omvat normaal gesproken:
- Voorbereiding van de P22 buis
- Oppervlaktereiniging
- Voorbereiding van de vinstrip
- Helicale vinwikkeling
- Hoogfrequente verwarming
- Continue druk lassen
- Dimensionale controle
- Inspectie van de vin-naar-buis verbinding
- Definitieve rechtzetting en afwerking
- Inspectie en testen
- Markering en verpakking
Correcte lasparameters zijn essentieel, omdat een te hoge warmte-inbreng het buismateriaal negatief kan beïnvloeden, terwijl onvoldoende warmte-inbreng kan leiden tot onvoldoende vinbinding.
Inspectie en testen
Kwaliteitscontrole moet zowel deASTM A335 P22 buis als dehoogfrequente gelaste vinstructuurVoor projecten die een hoge warmteoverdrachtscapaciteit, compacte afmetingen van de apparatuur en betrouwbare werking bij verhoogde temperaturen vereisen, zijn P22 HFW vinstubingen een sterke oplossing voor warmteoverdrachtsoppervlakken van economizers.
Chemische analyse
Positieve materiaalidentificatie of laboratoriumchemische analyse kan worden gebruikt om de P22 legeringssamenstelling te verifiëren.
Trekproef
Trekproeven verifiëren treksterkte, vloeigrens en rek ten opzichte van de toepasselijke materialspecificatie.
Hardheidstest
Hardheidstesten kunnen worden uitgevoerd om de materiaalconditie en de consistentie van de warmtebehandeling te verifiëren.
Hydrostatische of druktest
De buis kan worden onderworpen aan hydrostatische testen volgens de toepasselijke ASTM specificatie, projectvereisten of de specificatie van de koper.
Wervelstroomonderzoek
Wervelstroomonderzoek kan worden gebruikt om bepaalde oppervlakte- en nabij-oppervlakte-discontinuïteiten in de buis te detecteren.
Ultrasoon onderzoek
Ultrasoon onderzoek kan worden gespecificeerd voor het detecteren van interne of volumetrische discontinuïteiten in het buismateriaal of het lasgebied.
Inspectie van de vin-naar-buis las
De gelaste vinverbinding moet worden onderzocht op continuïteit, bindingskwaliteit, ondersnijding, overmatige las onregelmatigheid, scheiding en andere defecten.
Dimensionale inspectie
Belangrijke afmetingen omvatten:
Buis OD
- Wanddikte
- Vinstubing lengte
- Vinhoogte
- Vinsteek
- Massief of gekarteld vinontwerp
- Vindikte
- Lengte van ongevinte uiteinden
- Totale lengte
- Visuele inspectie
De afgewerkte buis moet visueel worden geïnspecteerd op oppervlakschade, vinvervorming, onvolledig lassen, scheuren, corrosie, overmatige oxidatie en andere fabricagedefecten.
Testvereisten moeten vóór de productie worden overeengekomen, omdat het toepasselijke inspectieplan afhankelijk is van de project specificatie van de klant en de geldende code.
Voordelen van ASTM A335 P22 HFW economizer buizen
Hoge warmteoverdrachtsefficiëntie
De gelaste vinnen vergroten het externe warmteoverdrachtsoppervlak, waardoor de economizer meer warmte kan overdragen binnen een relatief compacte installatie.
Prestaties bij verhoogde temperatuur
P22 chroom-molybdeen staal biedt betere prestaties bij hoge temperaturen dan veel conventionele koolstofstalen buisgraden.
Sterke vinbevestiging
Continue hoogfrequente lassen creëren een betrouwbare verbinding tussen de vin en de buis, wat de warmteoverdrachtsefficiëntie en de weerstand tegen mechanische trillingen verbetert.
Gereduceerde voetafdruk van apparatuur
Het vergrote oppervlak van de vinstubing stelt ontwerpers in staat om de vereiste warmteoverdracht te bereiken met een compactere buizenbundel.
Geschikt voor thermische cycli
Correct vervaardigde HFW vinstubingen kunnen herhaalde verwarmings- en koelcycli weerstaan die voorkomen in ketel- en afvalwarmteterugwinningssystemen.
P22 HFW vinstubingen versus gladde buizen
Een gladde buis zorgt voor warmteoverdracht voornamelijk via het externe buisoppervlak. In een economizer is de warmteoverdrachtscoëfficiënt aan de gaszijde echter vaak veel lager dan de vloeistofzijde coëfficiënt.
Het toevoegen van vinnen vergroot het oppervlak aan de gaszijde en helpt daardoor de warmteoverdrachtsweerstand te balanceren.
Dit maakt HFW vinstubingen bijzonder aantrekkelijk voor:
Heet rookgas → vin oppervlak → gelaste vin/buis interface → P22 buiswand → voedingswater
Het resultaat is een efficiënter gebruik van het beschikbare warmteoverdrachtsoppervlak.
Aanbevolen economizer toepassingen
ASTM A335 P22 HFW vinstubingen zijn bijzonder geschikt voor:
Ketel economizers bij hoge temperaturen
- Industriële ketel economizers
- Energieopwekkingsketelsystemen
- HRSG warmteterugwinningssecties
- Afvalwarmteketels
- Raffinaderij warmteterugwinningssystemen
- Petrochemische proces warmteterugwinning
- Oven uitlaat warmteterugwinning
- Warmtewisselaars van hoge temperatuur gas naar vloeistof
- De uiteindelijke materiaalkeuze moet rekening houden met
rookgastemperatuur, voedingswatertemperatuur, druk, corrosieomgeving, zwavelgehalte, as/vervuilingskenmerken, thermische cycli en ontwerplevensduur.Voor projecten die een hoge warmteoverdrachtscapaciteit, compacte afmetingen van de apparatuur en betrouwbare werking bij verhoogde temperaturen vereisen, zijn P22 HFW vinstubingen een sterke oplossing voor warmteoverdrachtsoppervlakken van economizers.
P22 HFW vinstubingen kunnen worden geleverd volgens klanttekeningen of ontworpen specificaties. Afhankelijk van het project kan maatwerk omvatten:
Buisdiameter en wanddikte
- Vinhoogte
- Vinsteek
- Vindikte
- Massief of gekarteld vinontwerp
- Keuze van vinmateriaal
- Lengtes van gevinde en ongevinde buizen
- Configuratie van buiseinden
- Lasvereisten
- Inspectieniveau
- Verpakkingsvereisten
- Materiaalcertificering
- Elke productbatch kan worden geleverd met relevante kwaliteitsdocumentatie, zoals
Materiaaltestcertificaten (MTC's), rapporten van dimensionale inspectie, resultaten van mechanische tests, resultaten van chemische analyses en toepasselijke niet-destructieve testgegevens.Kwaliteitsborging
Voor kritische ketel- en warmteterugwinningsapplicaties moet de kwaliteitscontrole het gehele productieproces omvatten - van de verificatie van de binnenkomende P22 buis tot het lassen van de vinnen en de eindinspectie.
Bijzondere aandacht moet worden besteed aan:
Correcte P22 materiaalidentificatie
- Dimensionale nauwkeurigheid van de buis
- Chemische samenstelling
- Mechanische eigenschappen
- Warmtebehandelingsconditie
- Vin afmetingen
- Continue vinlassen
- Kwaliteit van de vin-naar-buis binding
- Oppervlakteconditie
- Rechtheid
- Definitieve dimensionale toleranties
- Traceerbaarheid en documentatie
- Deze aanpak helpt ervoor te zorgen dat de afgewerkte vinstubingen voldoen aan de technische vereisten van veeleisende economizer-applicaties.
Conclusie
ASTM A335 P22 hoogfrequente gelaste vinstubingen
bieden een praktische combinatie van prestaties van gelegeerd staal bij verhoogde temperatuur en efficiënte warmteoverdracht met vinnen. Hun belangrijkste toepassing isketel economizers, waar ze warmte terugwinnen uit heet rookgas en deze overdragen aan ketelvoedingswater.Hun gebruik kan zich ook uitstrekken tot
HRSG's, afvalwarmteketels, energiecentrales, raffinaderijen, petrochemische installaties en industriële oven warmteterugwinningssystemen.Voor projecten die een hoge warmteoverdrachtscapaciteit, compacte afmetingen van de apparatuur en betrouwbare werking bij verhoogde temperaturen vereisen, zijn P22 HFW vinstubingen een sterke oplossing voor warmteoverdrachtsoppervlakken van economizers.
