Geëxtrudeerde vinstubingen voor droge koelers – ASME SB163 UNS N08825

Geëxtrudeerde vinstubingen voor droge koelers vervaardigd met ASME SB163 UNS N08825 (Incoloy 825) basistubingen zijn ontworpen voor veeleisende luchtgekoelde warmteoverdrachttoepassingen waar corrosiebestendigheid, mechanische integriteit en betrouwbare langdurige werking belangrijk zijn.

UNS N08825 is een nikkel-ijzer-chroom-molybdeen-koperlegering met titaniumstabilisatie. De combinatie van chroom, molybdeen, koper en nikkel biedt een sterke weerstand tegen een breed scala aan corrosieve omgevingen. Voor droge koeler toepassingen kan deze legering worden gekozen wanneer de warmteoverdrachtsapparatuur een hoger niveau van corrosiebestendigheid vereist dan conventionele koolstofstaal- of roestvrijstalen buizen kunnen bieden.

Onze geëxtrudeerde vinstubingen gebruiken een aluminium huls of vinmateriaal dat mechanisch is gebonden over de gespecificeerde N08825 basistubing. Het extrusieproces creëert een nauw en continu contact tussen de vin en de buis, wat zorgt voor een efficiënt warmteoverdrachtspad van de buiswand naar de omringende lucht.

De resulterende buisassemblage is geschikt voor droge koelers, luchtgekoelde warmtewisselaars, luchtgekoelde condensors, proceskoelers en andere geforceerde of geïnduceerde luchtkoelapparatuur.

Producthoogtepunten

• Basismateriaal buis: ASME SB163 UNS N08825
• Legering: Nikkel-ijzer-chroom-molybdeen-koperlegering 825
• Gangbare naam: Incoloy 825
• Type buis: Naadloze nikkel-legering buis
• Type vin: Geëxtrudeerde / gebonden aluminium vin
• Toepassing: Droge koelers en luchtgekoelde warmteoverdrachtsapparatuur
• Productie: Mechanische extrusie over de basistubing
• Contact vin-buis: Continu metallisch/mechanisch contact afhankelijk van gespecificeerde constructie
• Warmteoverdracht: Groot extern oppervlak voor warmteoverdracht aan de luchtzijde
• Servicevoordeel: Corrosiebestendige basistubing gecombineerd met aluminium vinnen met hoge geleidbaarheid
• Leveringsvorm: Rechte lengtes; vinstubingen kunnen worden geleverd volgens projectvereisten

ASME/ASTM B163 behandelt naadloze nikkel- en nikkel-legering buizen voor condensor- en warmtewisselaarstoepassingen en omvat UNS N08825 onder de gespecificeerde legeringen.

Waarom UNS N08825 gebruiken voor droge koeler vinstubingen?

Droge koelers zijn sterk afhankelijk van efficiënte warmteoverdracht aan de luchtzijde. Omdat lucht een relatief lage thermische geleidbaarheid heeft in vergelijking met water, is over het algemeen een groot extern warmteoverdrachtsoppervlak vereist. Geëxtrudeerde vinnen vergroten het effectieve buitenoppervlak aanzienlijk, terwijl een compacte warmtewisselaarconfiguratie behouden blijft.

De UNS N08825 basistubing is bijzonder nuttig waar de omgeving aan de buiszijde de warmtewisselaar kan blootstellen aan corrosieve media of waar verbeterde legeringsprestaties vereist zijn.

De legering bevat ongeveer 38-46% nikkel, 19,5-23,5% chroom, 2,5-3,5% molybdeen en 1,5-3,0% koper, met toegevoegd titanium voor stabilisatie.

De combinatie van de corrosiebestendige N08825 buis en de geëxtrudeerde aluminium vinnen met hoge geleidbaarheid biedt een praktische oplossing voor toepassingen die zowel corrosiebestendigheid aan de buiszijde als efficiënte warmteafvoer aan de luchtzijde.

Typische toepassingen

Onze ASME SB163 UNS N08825 geëxtrudeerde vinstubingen kunnen worden ontworpen voor:

1. Droge koelers

Gebruikt in gesloten koelsystemen waar procesvloeistof of water/glycolmengsels worden gekoeld door omgevingslucht in plaats van door directe waterverdamping.

2. Luchtgekoelde warmtewisselaars

Geschikt voor apparatuur waarbij warmte moet worden overgedragen van procesvloeistof naar atmosferische lucht via vinstubingenbundels.

3. Industriële proceskoeling

Kan worden gespecificeerd voor chemische en procesindustrieën waar corrosiebestendigheid een belangrijke overweging is.

4. Energie- en energiesystemen

Toepasbaar op hulpkoelsystemen en andere luchtgekoelde warmteoverdrachtsapparatuur waar de legeringskeuze wordt bepaald door de operationele omgeving.

5. Corrosiegevoelige koelsystemen

UNS N08825 kan worden overwogen waar conventionele roestvrijstalen of koolstofstalen buismaterialen mogelijk niet de gewenste corrosiebestendigheid bieden.

Constructie van geëxtrudeerde vinstubing

Een geëxtrudeerde vinstubing bestaat normaal gesproken uit:

UNS N08825 naadloze basistubing + aluminium vin-huls + geëxtrudeerd vinprofiel

Tijdens de productie wordt een aluminium buis of huls rond de basistubing geplaatst en mechanisch geëxtrudeerd om de vinnen te vormen. Het extrusieproces zorgt voor een nauwe verbinding van het vinmateriaal met het buisoppervlak.

Deze constructie biedt verschillende belangrijke voordelen:

• Groot extern warmteoverdrachtsoppervlak
• Efficiënte warmtegeleiding van buis naar vin
• Sterke mechanische bevestiging
• Goede weerstand tegen losraken van vinnen
• Consistente vin-geometrie
• Compact warmtewisselaarontwerp
• Geschikt voor warmteoverdracht aan de luchtzijde met hoog volume

Voor droge koelers moet de exacte vinhoogte, dikte, spoed, aantal vinnen per lengte-eenheid en aluminiumlegering worden geselecteerd op basis van de vereiste thermische capaciteit, luchtsnelheid, drukval, omgevingsomstandigheden en mechanische vereisten.

Standaard / gangbaar formaatbereik

De ASME SB163 buisspecificatie omvat naadloze nikkel- en nikkel-legering buizen tot 3 inch (76,2 mm) buitendiameter, met gespecificeerde wanddiktebeperkingen.

Voor geëxtrudeerde vinstubingen die worden gebruikt in droge koelers, omvatten veelvoorkomende ontworpen basistubingmaten:

Opmerking: Dit zijn gangbare ontwerpbereiken in plaats van universele SB163 dimensionale vereisten. Definitieve afmetingen moeten worden bevestigd volgens het thermische ontwerp van de droge koeler en de specificatie van de koper.

ASTM B163 erkent specifiek buiten-diameter/gemiddelde-wand en buiten-diameter/minimale-wand buisconfiguraties.

Chemische samenstelling van ASME SB163 UNS N08825

Typische gespecificeerde chemische vereisten voor UNS N08825 omvatten:

Nikkel, chroom, molybdeen en koper zijn bijzonder belangrijk voor de corrosiebestendigheidskenmerken van de legering, terwijl titanium stabilisatie biedt.

Mechanische eigenschappen

Voor UNS N08825 buis, zijn mechanische vereisten afhankelijk van de toepasselijke product specificatie en geleverde conditie. Een veelgebruikte set minimale eigenschappen voor gegloeide buis omvat:

De toepasselijke ASME/ASTM specificatie en inkooporder moeten de definitieve acceptatiewaarden voor de geleverde buis bepalen. Gepubliceerde B163 informatie identificeert treksterkte, vloeigrens, rek en hardheid onder de vereiste mechanische kenmerken.

Inspectie en testen

Om betrouwbare prestaties in droge koeler toepassingen te garanderen, kunnen onze geëxtrudeerde vinstubingen worden geïnspecteerd op zowel de basistubing fase als de afgewerkte vinstubing fase.

1. Chemische analyse

Positieve materiaalidentificatie en/of laboratorium chemische analyse kan worden uitgevoerd om de UNS N08825 samenstelling te verifiëren.

2. Trektest

Trektesten verifieert:

• Treksterkte
• Vloeigrens
• Rek

Dit zijn enkele van de mechanische vereisten die door ASTM B163 worden behandeld.

3. Hardheidstest

Rockwell hardheidstesten kunnen worden uitgevoerd volgens de toepasselijke specificatie.

4. Hydrostatische test

Hydrostatische testen kunnen worden gespecificeerd om lekkage of drukdragende defecten in de basistubing te identificeren.

5. Eddy Current / Niet-destructieve elektrische testen

Niet-destructief elektrisch onderzoek kan worden toegepast om discontinuïteiten in naadloze nikkel-legering buizen te identificeren. Toepasselijke buisnormen specificeren niet-destructieve testvereisten en procedures.

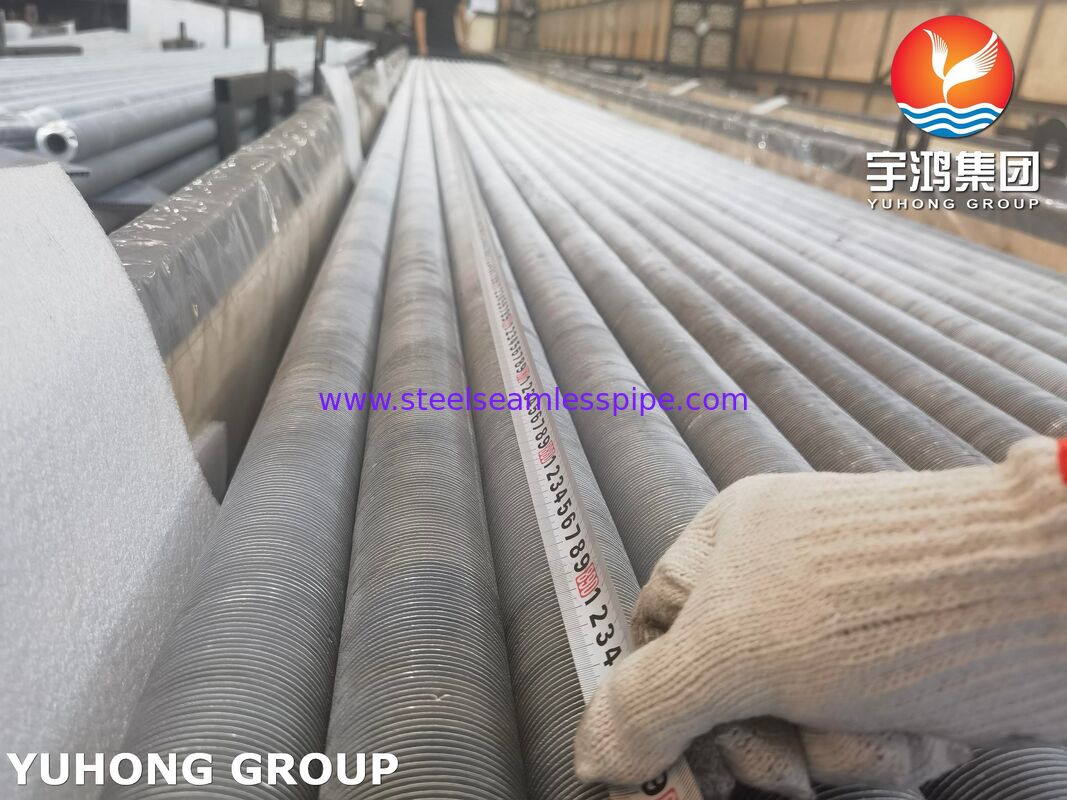

6. Dimensionale inspectie

Afgeleverde buizen kunnen worden gecontroleerd op:

• Buis buitendiameter
• Wanddikte
• Buis lengte

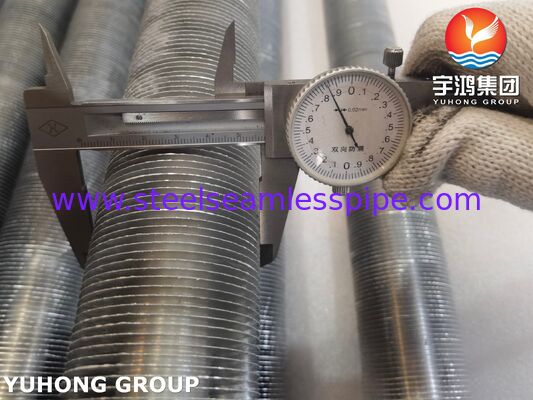

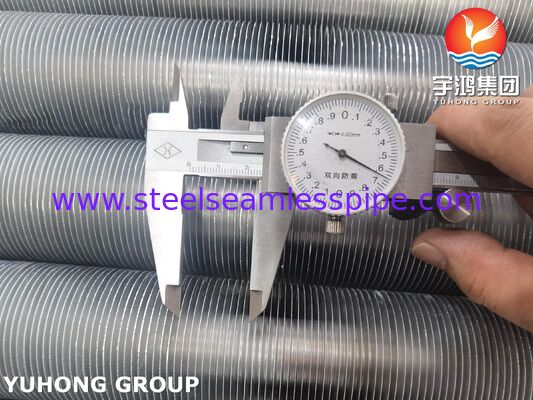

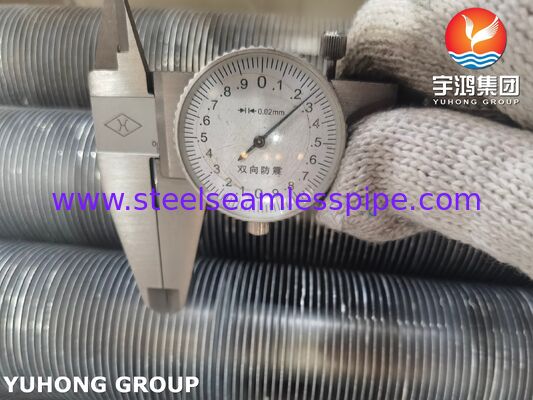

• Vin buitendiameter
• Vinhoogte
• Vindikte
• Vinspoed
• Vin concentriciteit
• Totale rechtheid

7. Vinbinding / Contact inspectie

Het extrusieproces en de afgewerkte assemblage kunnen worden geïnspecteerd om de juiste mechanische verbinding tussen de aluminium vin en de N08825 basistubing te verifiëren.

8. Visuele en oppervlakte-inspectie

De buis- en vin oppervlakken worden onderzocht op zichtbare defecten, deuken, scheuren, overmatige krassen, vervorming, vinbeschadiging en andere productieafwijkingen.

9. PMI Inspectie

Positieve Materiaal Identificatie kan worden aangeboden waar vereist om te bevestigen dat de basistubing overeenkomt met UNS N08825.

Productieproces

Onze typische productieroute is:

UNS N08825 naadloze buis → Inkomende inspectie → Oppervlaktevoorbereiding → Aluminium huls assemblage → Extrusie → Vinvorming → Dimensionale inspectie → Vin/buis binding inspectie → Snijden → Eindinspectie → Verpakking

Het extrusieproces wordt zorgvuldig gecontroleerd om een uniforme vin-geometrie en nauw contact tussen de aluminium vin en de nikkel-legering buis te verkrijgen.

Voor grote droge koeler projecten kan de vin-geometrie worden aangepast aan:

• Vereiste warmteoverdrachtscapaciteit
• Drukval aan de luchtzijde
• Ventilatorcapaciteit
• Ontwerpluchttemperatuur
• Procesvloeistof temperatuur
• Druk aan de buiszijde
• Buisopstelling
• Vereiste corrosiebestendigheid
• Totale bundelafmetingen

Voordelen van onze ASME SB163 N08825 geëxtrudeerde vinstubingen

Corrosiebestendige basistubing
UNS N08825 biedt een nikkel-legering oplossing voor veeleisende omgevingen.

Hoge efficiëntie van warmteoverdracht aan de luchtzijde
Geëxtrudeerde vinnen vergroten het externe oppervlak dat beschikbaar is voor warmteoverdracht.

Sterk vin-naar-buis contact
Het extrusieproces zorgt voor nauw mechanisch contact tussen de vin en de buis.

Compact warmtewisselaarontwerp
Een groter effectief oppervlak maakt een hoge warmteoverdrachtscapaciteit mogelijk binnen een relatief compacte bundel.

Aanpasbare geometrie
Buisdiameter, wanddikte, vinhoogte, spoed, dikte en totale lengte kunnen worden geproduceerd volgens projectvereisten.

Geschikt voor ontworpen droge koeler systemen
De vinstubingen kunnen worden opgenomen in geforceerde of geïnduceerde luchtkoelapparatuur.

Kwaliteitsdocumentatie

Op aanvraag kan het leveringspakket omvatten:

• Materiaal Test Certificaat (MTC)
• Chemisch analyse rapport
• Mechanisch test rapport
• Dimensionaal inspectie rapport
• Hydrostatisch test rapport
• Eddy-current/NDT rapport
• PMI rapport
• Vin dimensionaal inspectie record
• Conformiteitscertificaat
• Documentatie van inspectie door derden
• Paklijst en traceerbaarheidsrecords

Warmtenummers kunnen worden gehandhaafd vanaf de ruwe N08825 buis tot de productie van de afgewerkte vinstubing voor project traceerbaarheid.

Product Specificatie Samenvatting
