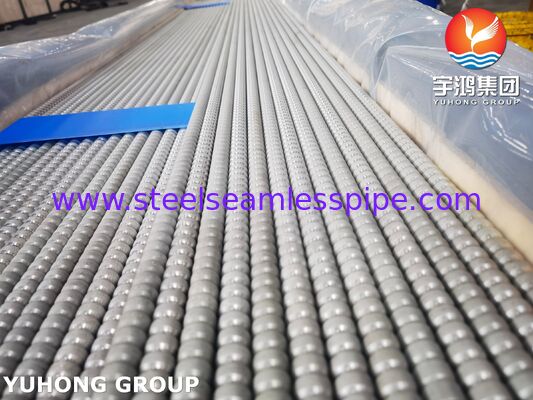

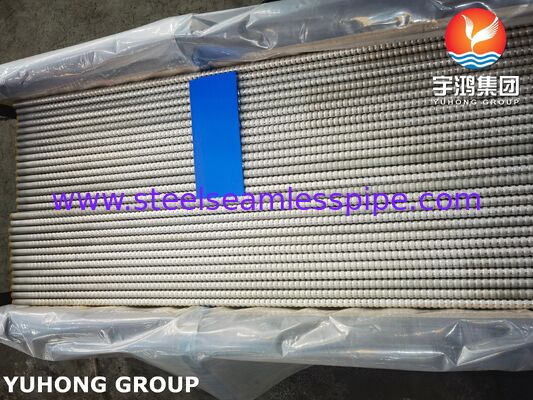

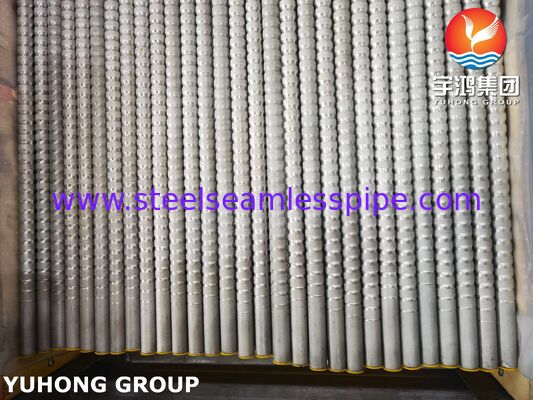

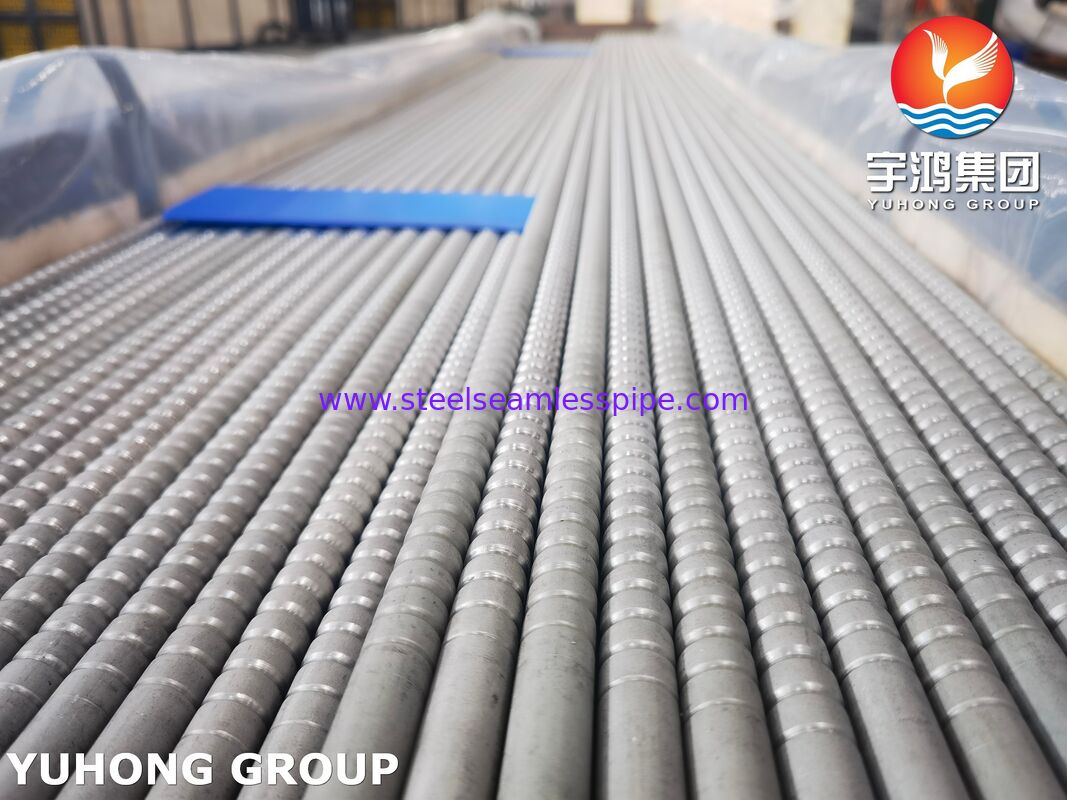

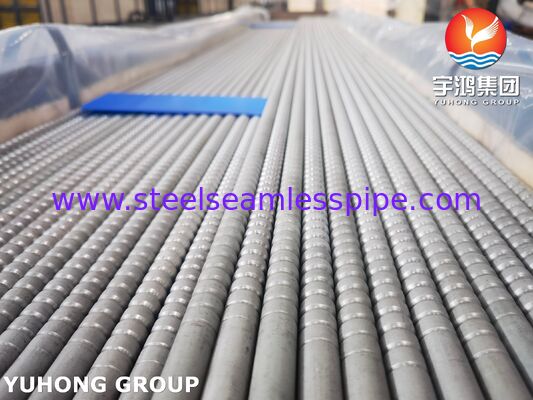

Gegolfde buizen voor condensors – ASTM A269 TP316L
Productoverzicht
ASTM A269 TP316L gegolfde buizen voor condensors zijn roestvrijstalen warmteoverdrachtbuizen die zijn ontworpen om de thermische prestaties te verbeteren door een speciaal gevormd gegolfd buisprofiel. Vervaardigd uit koolstofarm TP316L austenitisch roestvrij staal, combineren deze buizen verbeterde warmteoverdrachtkarakteristieken met een sterke weerstand tegen corrosie, met name in toepassingen met vocht, chloriden, proceschemicaliën en verontreinigde koelmedia.
Golving creëert een turbulent stromingspatroon in vergelijking met een conventionele gladde buis. Dit kan de vloeistof menging aan de buiswand verhogen, de efficiëntie van de warmteoverdracht verbeteren en een compacter warmtewisselaar- of condensorontwerp mogelijk maken wanneer deze correct is ontworpen voor de bedrijfsomstandigheden.
TP316L bevat molybdeen en heeft een laag koolstofgehalte, wat zorgt voor een verbeterde weerstand tegen lokale corrosie in vergelijking met conventioneel 304L roestvrij staal in veel gebruiksomgevingen. De kwaliteit is daarom bijzonder geschikt voor industriële condensors, chemisch-proces condensors, maritieme koelsystemen, koelapparatuur en andere corrosiegevoelige warmteoverdrachttoepassingen.
ASTM A269/A269M omvat naadloze en gelaste austenitische roestvrijstalen buizen met nominale wanddikte en vereist dat het materiaal in warmtebehandelde staat wordt geleverd. De norm omvat ook mechanische tests en ofwel niet-destructieve elektrische tests of hydrostatische tests.
Belangrijkste kenmerken
- Materiaal: ASTM A269 TP316L / UNS S31603
- Buis type: Gegolfde warmteoverdrachtbuis
- Productie: Naadloze of gelaste buis, afhankelijk van ontwerp en specificatie
- Warmtebehandeling: Oplossingsgehard / warmtebehandeld
- Uitstekende corrosiebestendigheid
- Verbeterde weerstand tegen putcorrosie gerelateerd aan chloriden vergeleken met standaard 304L
- Verbeterde turbulentie en warmteoverdrachtprestaties
- Geschikt voor condensor- en warmtewisselaar service
- Goede lasbaarheid en vervormbaarheid
- Geschikt voor aangepaste golfgeometrie
- Verkrijgbaar in rechte lengtes of andere configuraties volgens projectvereisten
Typische toepassingen
ASTM A269 TP316L gegolfde buizen zijn bijzonder geschikt voor:
1. Industriële condensors
Deze buizen kunnen worden gebruikt in condensors waarbij procesdamp moet worden omgezet in vloeistof door indirecte warmte-uitwisseling. Golving bevordert vloeistofturbulentie en kan bijdragen aan verbeterde warmteoverdracht.
Typische toepassingen zijn:
- Procescondensors
- Chemische condensors
- Petrochemische condensors
- Oplosmiddelcondensors
- Stoomcondensors
- Productcondensors
2. Chemische en petrochemische warmtewisselaars
TP316L wordt vaak gekozen voor warmteoverdrachtapparatuur die is blootgesteld aan corrosieve procesomgevingen. De combinatie van laag koolstofgehalte en molybdeen maakt het geschikt voor veel chemische proceswerkzaamheden.
3. Maritieme en zeewatergerelateerde koeling
316L wordt vaak overwogen voor koelapparatuur die is blootgesteld aan maritieme omgevingen of water dat chloriden bevat. Echter, daadwerkelijk zeewatergebruik moet zorgvuldig worden geëvalueerd omdat 316L niet immuun is voor lokale corrosie onder ernstige chlorideomstandigheden.
4. Koel- en HVAC-condensors
Gegolfde buizen kunnen worden gebruikt in koel- en industriële koelsystemen waar verbeterde warmteoverdracht en compacte apparatuur wenselijk zijn.
5. Voedingsmiddelen-, dranken- en farmaceutische verwerking
De corrosiebestendige roestvrijstalen constructie en reinigbare oppervlakte maken TP316L geschikt voor geselecteerde hygiënische warmteoverdrachttoepassingen, onderhevig aan de vereiste oppervlakteafwerking en sanitaire ontwerp.
6. Ontziltings- en waterbehandelingsapparatuur
De buizen kunnen worden overwogen voor geselecteerde waterbehandelings- en ontziltingswarmteoverdrachttoepassingen waarbij de vloeistofchemie compatibel is met 316L.
Standaardspecificaties
| Artikel |
Typische specificatie |
| Product |
Gegolfde buizen voor condensors |
| Materiaal |
ASTM A269 TP316L |
| UNS |
S31603 |
| Buis type |
Naadloos / Gelast |
| Productieconditie |
Warmtebehandeld |
| Buisvorm |
Gegolfd |
| Buitendiameter |
Ca. 6,35–127 mm |
| Wanddikte |
Ca. 0,5–8,0 mm |
| Standaardlengte |
3.000–12.000 mm |
| Oppervlak |
Gehard, gebeitst, helder gehard of aangepast |
| Eindconditie |
Glad einde / snij-einde / aangepast |
| Inspectie |
Dimensionaal, visueel, chemisch, mechanisch en NDT |
| Certificering |
EN 10204 3.1 / 3.2 beschikbaar op aanvraag |
De ASTM-specificatie omvat doorgaans buizen met nominale wanddiktes vanaf ongeveer 0,020 inch (0,51 mm) en hoger, terwijl de werkelijke commercieel geleverde maten kunnen variëren afhankelijk van de productiecapaciteit en aankoopvereisten.
Typische buisafmetingen
Veelvoorkomende condensorbuisafmetingen kunnen zijn:
- 9,52 x 0,5 mm
- 12,7 x 0,6 mm
- 15,88 x 0,8 mm
- 19,05 x 1,0 mm
- 25,4 x 1,2 mm
- 31,75 x 1,5 mm
- 38,1 x 1,5–2,0 mm
- 50,8 x 1,5–2,5 mm
- 63,5 x 2,0–3,0 mm
- Andere afmetingen volgens condensorontwerp
Belangrijk: Dit zijn typische productiebereiken in plaats van verplichte ASTM A269-afmetingen. De uiteindelijke buitendiameter, wanddikte, golfsteek, golfdiepte, lengte en toleranties moeten worden bevestigd aan de tekening van de warmtewisselaar van de klant of de aankoopspecificatie.
Golfontwerp
Het gegolfde profiel is ontworpen volgens de vereiste warmteoverdracht en drukval.
Typische ontwerpparameters omvatten:
- Golfsteek
- Golfdiepte
- Buitendiameter van de buis
- Wanddikte van de buis
- Gegolfde lengte
- Interne stromingsruimte
- Externe warmteoverdrachtsoppervlak
- Drukval aan buiszijde
De golving kan secundaire stroming en grotere vloeistof menging genereren, waardoor de warmteoverdrachtscoëfficiënt potentieel kan toenemen in vergelijking met een gladde buis. Het uiteindelijke ontwerp moet daarom een balans vinden tussen verbetering van de warmteoverdracht, drukval, aangroei-eigenschappen, mechanische sterkte en maakbaarheid.
Voor condensorprojecten kunnen we de golfgeometrie aanpassen volgens:
- Warmtelast
- Condenserend medium
- Koelwatertemperatuur
- Ontwerpdruk
- Ontwerptemperatuur
- Debiet
- Toegestane drukval
- Aangroeifactor
- Buisplaatindeling
ASTM A269 TP316L Chemische samenstelling
De typische chemische vereisten voor ASTM A269 TP316L zijn:
| Element |
Vereiste, gew.% |
| Koolstof (C) |
≤ 0,035 |
| Mangaan (Mn) |
≤ 2,00 |
| Silicium (Si) |
≤ 1,00 |
| Fosfor (P) |
≤ 0,045 |
| Zwavel (S) |
≤ 0,030 |
| Chroom (Cr) |
16,0–18,0 |
| Nikkel (Ni) |
10,0–15,0 |
| Molybdeen (Mo) |
2,0–3,0 |
| IJzer (Fe) |
Balans |
Deze limieten zijn consistent met de ASTM A269 TP316L-kwaliteitsvereisten. Voor buizen met kleine diameter of lichte wanddikte die veel trekpassen vereisen, bevat ASTM A269 een specifieke koolstofbepaling.
De 2–3% molybdeeninhoud is een belangrijk kenmerk van TP316L omdat het de weerstand tegen lokale corrosie in veel chloridehoudende omgevingen verbetert.
Mechanische eigenschappen
Typische minimale mechanische vereisten voor ASTM A269 TP316L buizen omvatten:
| Eigenschap |
Minimale / Maximale vereiste |
| Treksterkte |
≥ 485 MPa |
| Vloeigrens, 0,2% offset |
≥ 170 MPa |
| Rek |
≥ 35% |
| Hardheid |
≤ 90 HRB / ongeveer 192 HBW |
De koolstofarme TP316L-kwaliteit biedt goede ductiliteit en vormkenmerken, terwijl de corrosiebestendigheid die van de 316-familie van roestvrij staal wordt verwacht, behouden blijft.
Productieproces
Onze typische productieroute voor gegolfde TP316L condensorbuizen omvat:
Selectie grondstof → Vorming buis → Lassen/naadloze verwerking → Warmtebehandeling → Oppervlaktebehandeling → Vorming van golving → Kalibratie → Snijden → Inspectie → Reiniging → Verpakking
Voor gelaste buizen wordt de lasnaad zorgvuldig gecontroleerd voordat de buis verdere vormings- en golfprocessen ondergaat.
Het golfproces wordt gecontroleerd om consistente:
- Golfsteek
- Golfdiepte
- Buisdiameter
- Wandintegriteit
- Rechtheid
- Oppervlaktekwaliteit
Oplossingswarmtebehandeling wordt gebruikt om de vereiste metallurgische toestand en corrosiebestendigheid van de roestvrijstalen buis te verkrijgen.
Testen en inspectie
Kwaliteitscontrole wordt uitgevoerd volgens ASTM A269 en de toepasselijke aankoopspecificatie.
1. Chemische analyse
Positieve materiaalidentificatie en chemische analyse verifiëren de TP316L-samenstelling, inclusief:
Een fabriekstestcertificaat kan met de zending worden meegeleverd.
2. Trektest
Trektesten verifiëren:
- Treksterkte
- Vloeigrens
- Rek
De mechanische vereisten worden gecontroleerd aan de hand van de toepasselijke ASTM A269-kwaliteitsvereisten.
3. Hardheidstest
Hardheidstesten bevestigen dat de afgewerkte buis binnen de gespecificeerde hardheidslimiet blijft.
4. Hydrostatische test
Hydrostatische testen kunnen worden uitgevoerd om de drukintegriteit te verifiëren en lekkage te detecteren.
ASTM A269 vereist dat elke buis wordt onderworpen aan ofwel een niet-destructieve elektrische test of een hydrostatische test, afhankelijk van de toepasselijke vereisten en bestelvoorwaarden.
5. Eddy-stroom / Elektromagnetische testen
Eddy-stroomonderzoek kan worden gebruikt als een niet-destructieve methode voor het detecteren van discontinuïteiten in roestvrijstalen buizen. ASTM E426 biedt een praktijk voor elektromagnetisch onderzoek van naadloze en gelaste buisproducten gemaakt van austenitische roestvrij staal en vergelijkbare legeringen.
6. Afvlaktest
Voor toepasselijke gelaste buizen kan een afvlak-/omgekeerde afvlakinspectie worden gebruikt om de integriteit van de buis en de las te beoordelen.
7. Flare-test
Waar van toepassing, evalueert de flare-test de ductiliteit en vormkwaliteit van de buis.
8. Dimensionale inspectie
Elke productielot kan worden gecontroleerd op:
- Buitendiameter
- Wanddikte
- Golfsteek
- Golfdiepte
- Lengte
- Rechtheid
- Eindconditie
9. Visuele inspectie
Het buisoppervlak wordt geïnspecteerd op:
- Scheuren
- Krasjes
- Pits
- Oppervlaktefouten
- Schade aan de golving
- Lasafwijkingen
10. PMI-inspectie
Positieve Materiaalidentificatie kan worden verstrekt voor projecten die aanvullende verificatie van TP316L-materiaal vereisen.
Oppervlakteafwerking
Beschikbare oppervlaktecondities kunnen omvatten:
- Gehard en gebeitst
- Helder gehard
- Mechanisch gepolijst
- Elektrolytisch gepolijst
- Aangepaste oppervlakteafwerking
Voor condensor- en procesapplicaties moet de juiste oppervlakteconditie worden gekozen op basis van de vloeistof, reinigingsmethode, aangroei-neiging en hygiënevereisten.
Voordelen van ASTM A269 TP316L Gegolfde Buisen
Verbeterde warmteoverdracht
De gegolfde geometrie bevordert turbulentie en vloeistof menging, wat de warmteoverdrachtsprestaties kan verbeteren.
Corrosiebestendigheid
TP316L biedt een betere weerstand tegen veel corrosieve omgevingen dan conventioneel 304/304L roestvrij staal.
Koolstofarme kwaliteit
Het lage koolstofgehalte helpt het risico op sensibilisatie en bijbehorende intergranulaire corrosie na lassen of thermische blootstelling te verminderen.
Compact warmtewisselaarontwerp
Verbeterde warmteoverdracht kan ontwerpers potentieel in staat stellen de vereiste thermische prestaties te bereiken met een compacter warmteoverdrachtsoppervlak.
Goede vervormbaarheid
TP316L biedt goede ductiliteit, waardoor het geschikt is voor buisvormings- en golfprocessen.
Aanpasbare constructie
Buisafmetingen en golfparameters kunnen worden vervaardigd volgens de ontwerpvereisten van de condensor.
Waarom kiezen voor onze ASTM A269 TP316L Gegolfde Buisen?
Wij produceren gegolfde warmteoverdrachtbuizen met een focus op dimensionale consistentie, buisintegriteit, corrosiebestendigheid en betrouwbare warmteoverdrachtsprestaties.
Onze productiecapaciteit ondersteunt aangepaste:
- Buisdiameter
- Wanddikte
- Golfsteek
- Golfdiepte
- Buislengte
- Oppervlakteafwerking
- Eindvoorbereiding
- Testvereisten
- Materiaalcertificering
Voor condensorfabrikanten en EPC-aannemers kunnen we buizen produceren volgens klanttekeningen, technische specificaties en toepasselijke ASTM-vereisten.
Typische industrieën: chemische verwerking, petrochemie, olie & gas, koeling, HVAC, maritieme techniek, waterbehandeling, ontzilting, voedselverwerking, farmaceutische verwerking en industriële warmteterugwinning.
Productsamenvatting
Gegolfde buizen voor condensors – ASTM A269 TP316L bieden een combinatie van verbeterde warmteoverdrachtkarakteristieken, corrosiebestendigheid, koolstofarme roestvrijstalen constructie en aanpasbare golfgeometrie.
Ze zijn bijzonder geschikt voor condensor- en warmtewisselaartoepassingen waar conventionele gladde buizen mogelijk niet de gewenste balans bieden tussen thermische prestaties, compactheid van apparatuur en corrosiebestendigheid.
Voor veeleisende toepassingen moeten buisafmetingen en golfgeometrie worden geselecteerd op basis van het volledige thermische en mechanische ontwerp en niet alleen op basis van de buismaat.
