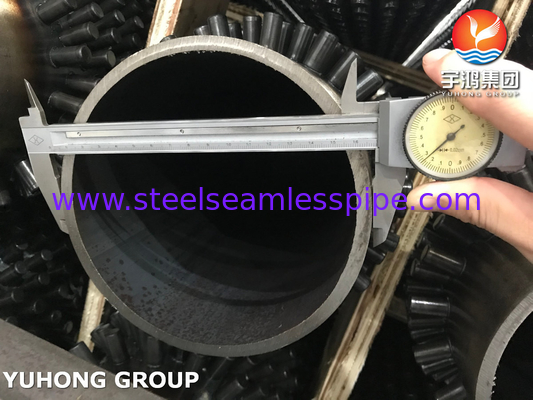

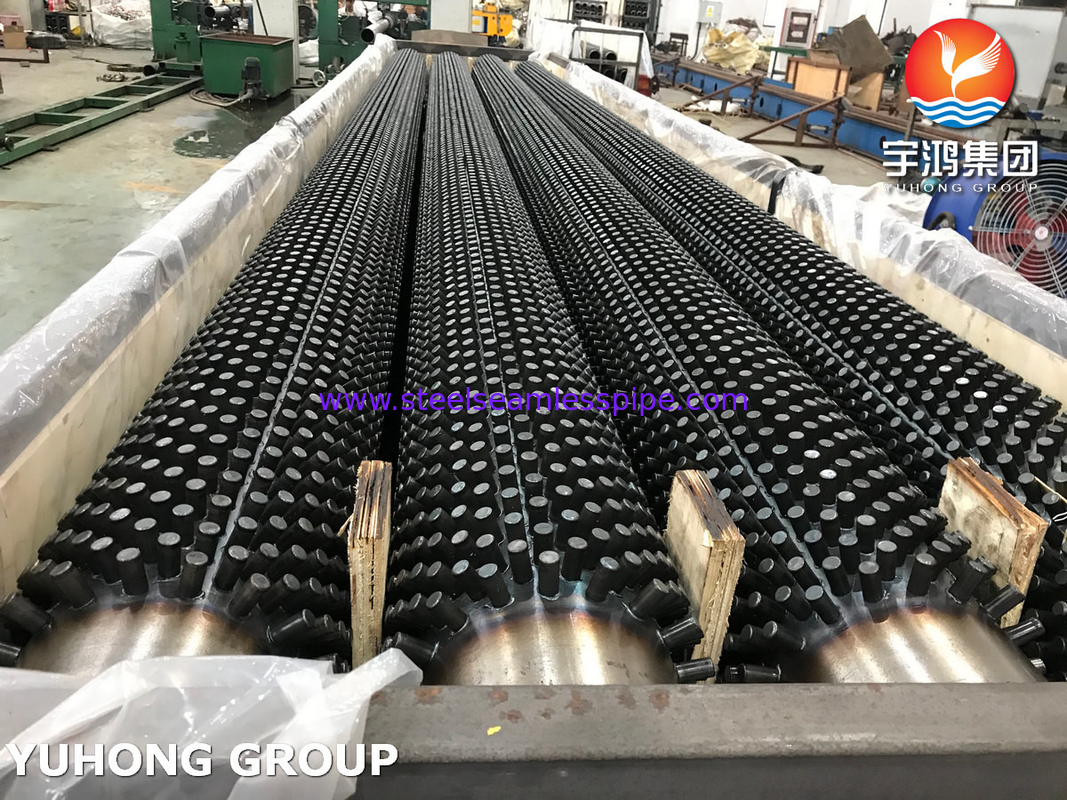

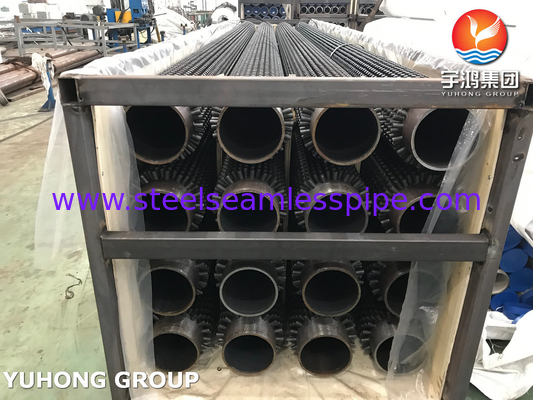

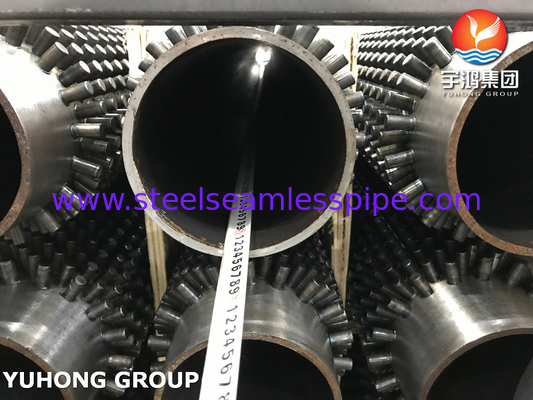

ASTM A106 / ASME SA106 GR.B Spuitplaat van koolstofstaal voor raffinaderijen
Overzicht:
SA106 GR.B verwijst naar een specifieke kwaliteit van koolstofstaal dat voldoet aan de ASTM-norm A106.Het wordt vaak gebruikt bij hoge temperatuur en hoge druk, zoals in de olie- en gasindustrie, elektriciteitsopwekking en meer.
Gepuddelde vinnenbuizen zijn onderdelen die in warmtewisselaars en ketels worden gebruikt om de warmteoverdrachts-efficiëntie te verhogen.vergroting van het oppervlak voor warmteoverdrachtDit ontwerp verbetert de algemene thermische prestaties van de warmtewisselaar of ketel door een betere warmtewisseling tussen de vloeistof in de buis en de buitenomgeving te vergemakkelijken.
Wanneer SA106 GR.B-materiaal wordt gebruikt voor de fabricage van gepoetste vinnenbuizen, zorgt dit voor hoge sterkte, corrosiebestendigheid en betrouwbare prestaties onder veeleisende omstandigheden.Deze buizen zijn ontworpen om hoge temperaturen en druk te weerstaan en hun structurele integriteit gedurende langere tijd te behouden.
De Yuhong Group levert een verscheidenheid aan hoogwaardige, gestuurd vinnenbuis.
Beschrijving:
| Standaard |
ASME SA106 |
| Basisbuismateriaal |
Gr.B. |
| Vinnentype |
Gepoetst |
| Vinnenmateriaal |
Koolstofstaal |
| Base Tube overdosis. |
Meer dan 100 mm |
| Hoogte van de stekel |
25.4 mm |
| Stangdiameter |
Standaardgrootte is cirkelvormig voor uitgebreide portie 0,5 ̊ (12,7 mm) of op maat |
| Stamverdeling |
0.625 ′′ (15.875 mm) of 63 studs per vlak per meter of op maat |
| Einde van de buis |
Eenvoudige en gebogen uiteinden |
| Kauw einde |
Op verzoek van de klant |
| Productiecapaciteit |
Meer dan 2000 meter per dag |
Chemische samenstelling van de basisbuis:
| Graad |
C |
Deeltjes |
P |
S |
- Jawel. |
Cr |
C. |
Mo. |
Ni |
V |
| B. |
0.30 max. |
0.29-1.06 |
0.035 max. |
0.035 max. |
0.10 min. |
0.40 max. |
0.40 max. |
0.15 max. |
0.40 max. |
0.08 max. |
Mechanische eigenschappen van basisbuizen:
| Graad |
Treksterkte, min, ksi (MPa) |
Verliessterkte,
Min, ksi (MPa) |
Verlenging in 2 in.
of 50 mm, min (%) |
Temperatuur van de warmtebehandeling
Min, °F(°C) |
| Langetermijn |
Transversaal |
| B. |
60(415) |
35 (((240) |
30 |
16.5 |
1200 ((650) |
Applicatie en werkingsbeginsel van de gepetteerde vinnenbuis:
1Het apparaat wordt uitsluitend gebruikt voor het lassen van stuwbuizen. De stuwbuizen die met dit apparaat worden geproduceerd zijn een energiezuinig warmtewisselaar.Het wordt gekenmerkt door een hoge warmteoverdracht en een hoge lagerdrukHet wordt hoofdzakelijk gebruikt in afvalwarmteherstel, petrochemie, warmtewisselaarsystemen van boilers van elektriciteitscentrales en andere industrieën.
De toepassing van stuwbuizen in de convectiekamer van de verwarmingsovens van de petrochemische industrie kan de warmteoverdrachtscoëfficiënt aan de rookzijde verhogen.De oppervlakte van de gepropte buizen is 2 tot 3 keer groter dan die van de lichtbuizenOnder de voorwaarden van een redelijk ontwerp kan met behulp van stuwbuizen dezelfde warmteintensiteit worden verkregen als bij straling.
2. een geïntegreerd warmtewisselaarsonderdeel dat wordt verwerkt met behulp van vermogensfrequentie contact type weerstandswelding en verwarming fusiewelding.
3. De apparatuur gebruikt dubbel-vlammetalen tumorvrije las. Een stappenmotor wordt gebruikt voor de speldkopverdeling; en een lineaire gids maakt gebruik van de machine-kopglijbaan.
4Het elektrische besturingsdeel gebruikt PLC-programmabeheer en het instellen van de parameters van de mens-machine-interface.en de werking is eenvoudig en betrouwbaarDe lasparameters worden ingesteld op een enkele computer.
YUHONG GROUP Studded Tube belangrijkste technische parameters:
1Nominale invoercapaciteit: 90 KVA
2Nominale ingangsspanning: 380V±10%
3Diameter van gelaste stalen buizen: 60-220 mm
4Diameter van gelaste spannen 6-14 mm (en andere spannen met een afwijkende vorm)
5Effectieve lengte van gelaste stalen buizen: 13 m
6.Axial-afstand van gelaste steken: vrij instelbaar
7- Rangschikking van radialgesweisde knopen: even aantal
8Bij het lassen van roestvrijstalen materialen is een voorverwarmer vereist (door de gebruiker zelf gemaakt).
Als u geïnteresseerd bent in onze Yuhong producten, voel je dan vrij om te bellen of e-mail ons, zullen we uw vraag zo snel mogelijk te behandelen en geef u de beste ondersteuning
