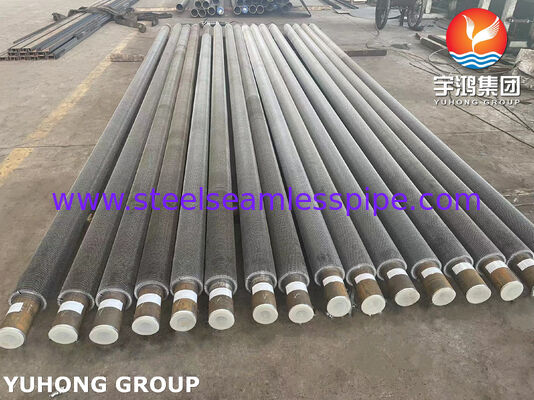

ASTM A335 P9 Gezweefde vinnenbuizen voor systemen voor terugwinning van afvalwarmte

ASTM A335 P9 getande vingertubes zijn hittetransferbuizen voor hoge temperaturen, ontworpen voor veeleisende warmteterugwinningssystemen, ketel economizers, HRSG's, gestookte verwarmingen en industriële warmteterugwinningsapparatuur. De buis gebruikt ASTM A335 P9 legeringstaal, een chroom-molybdeen materiaal ontwikkeld voor gebruik bij verhoogde temperaturen, terwijl de getande vin-geometrie het externe hittetransferoppervlak aanzienlijk vergroot.

In warmteterugwinningsapplicaties stroomt heet uitlaat- of rookgas over het vinbuisoppervlak, terwijl water, stoom, thermische vloeistof of een ander procesmedium door de buis stroomt. Het vergrote vin-oppervlak maakt meer warmte-terugwinning mogelijk binnen een relatief compact warmtewisselaarspakket.

Het getande ontwerp bevat regelmatig geplaatste onderbrekingen in de vinstrip. Vergeleken met een continue massieve vin, kunnen deze openingen turbulentie aan de gaszijde bevorderen en het contact tussen het hete gas en het vin-oppervlak verbeteren. Dit maakt getande vingertubes bijzonder geschikt waar hoge hittetransferprestaties, compacte apparatuur en weerstand tegen gebruik bij verhoogde temperaturen vereist zijn.

ASTM A335 P9 is een chroom-molybdeen legeringstaal met ongeveer 9% chroom en 1% molybdeen. De legering biedt een combinatie van sterkte bij verhoogde temperaturen, oxidatieweerstand en duurzaamheid die nuttig is in warmteterugwinningsapparatuur voor hoge temperaturen.

De getande vinconstructie biedt verschillende praktische voordelen:

• Hoog extern hittetransferoppervlak voor warmteterugwinning aan de gaszijde
• Verbeterde gasturbulentie vergeleken met een gladde buis
• Geschikt voor uitlaat- en rookgasomgevingen bij hoge temperaturen
• Goede mechanische sterkte bij verhoogde bedrijfstemperaturen
• Chroomgehalte biedt verbeterde weerstand tegen oxidatie bij hoge temperaturen
• Compact warmtewisselaarontwerp met een hoge oppervlakte-tot-volume-verhouding
• Geschikt voor economizers en andere warmteterugwinningssecties
• Verkrijgbaar in aangepaste buis-, vin- en lengteconfiguraties

ASTM A335 P9 getande vingertubes worden vaak overwogen voor:

Ze worden gebruikt om thermische energie terug te winnen uit hete uitlaatgassen die worden gegenereerd door Gasturbines, industriële ovens, procesapparatuur, motoren en andere systemen met hoge temperaturen.

Getande vingertubes kunnen worden gebruikt in economizersecties om warmte over te dragen van rookgas naar ketelvoedingswater, waardoor de hoeveelheid brandstof die nodig is om stoom te produceren, wordt verminderd.

In warmteterugwinningsstoomgeneratoren worden vingertubes gebruikt in hittetransfersecties die worden blootgesteld aan uitlaatgas van turbines. P9 is met name relevant waar constructie van legeringstaal bij verhoogde temperaturen vereist is.

Restwarmte van verbrandingsgassen kan worden teruggewonnen via hittetransfersecties met vingertubes, waardoor de algehele thermische efficiëntie wordt verbeterd.

Raffinaderijen en petrochemische installaties genereren grote hoeveelheden proces- en verbrandingsgassen bij hoge temperaturen. Getande vingertubes kunnen worden opgenomen in warmteterugwinningsapparatuur om deze anderszins verspilde energie terug te winnen.

Ze kunnen ook worden toegepast op aangepaste gas-naar-vloeistof- of gas-naar-stoomwarmtewisselaars waarbij de hittetransfercoëfficiënt aan de gaszijde relatief laag is en extra oppervlakte nodig is.

Een getande vingertube bestaat over het algemeen uit:

ASTM A335 P9 basistube + continu gelaste of mechanisch bevestigde getande vinstrip

De basistube transporteert de interne vloeistof, terwijl de externe vinnen extra hittetransferoppervlak bieden.

Typische ontwerpparameters omvatten:

Deze afmetingen zijn typische technische bereiken in plaats van ASTM A335 dimensionale vereisten. De uiteindelijke buisdiameter, wanddikte, vinhoogte, vin-dikte, vin-dichtheid en lengte moeten worden geselecteerd op basis van de hittetransferberekening, drukontwerp, temperatuur, gassnelheid, vervuilingskenmerken en tekeningen van de apparatuur van de klant.

ASTM A335 P9 is een ferritische legeringstaalkwaliteit op basis van een chroom-molybdeen samenstelling. Typische chemische vereisten omvatten:

De exacte chemische samenstelling moet altijd worden geverifieerd tegen de huidige toepasselijke editie van ASTM A335/A335M en de materiaalspecificatie van de koper.

Typische ASTM A335 P9 mechanische vereisten omvatten:

*Toepasselijke rekvereisten kunnen variëren met de oriëntatie van het monster en de afmetingen van de buis. De definitieve MTC moet worden gecontroleerd tegen de toepasselijke specificatie en inkooporder.

P9's combinatie van chroom en molybdeen draagt bij aan zijn prestaties onder omstandigheden met verhoogde temperaturen, waardoor het een praktische materiaalkeuze is voor geselecteerde warmteterugwinningsapplicaties bij hoge temperaturen.

Het productieproces kan worden gecontroleerd volgens de technische vereisten van de klant:

1. P9 buisvoorbereiding — ASTM A335 P9 naadloze legeringstubes worden geselecteerd op basis van de vereiste OD en wanddikte.
2. Oppervlaktevoorbereiding — het buisoppervlak wordt gereinigd om een betrouwbare vinbevestiging te garanderen.
3. Vinstripvoorbereiding — stalen vinstrip wordt gevormd en getand volgens de gespecificeerde geometrie.
4. Vinbevestiging — de vin wordt aan de buis gelast of bevestigd met behulp van het gespecificeerde productieproces.

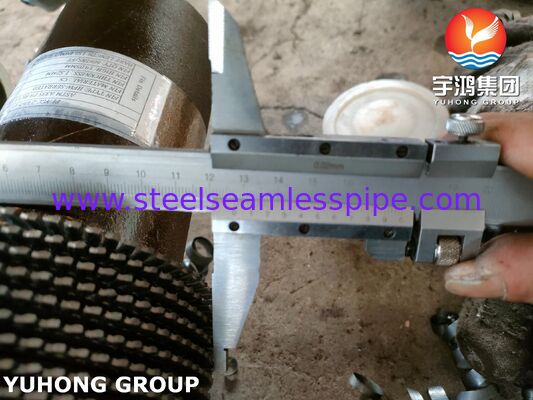

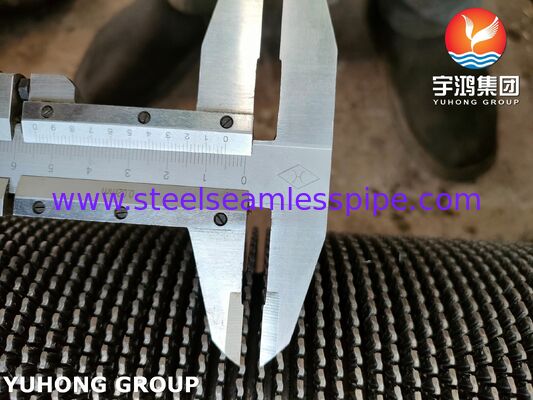

5. Dimensionale controle — buisdiameter, wanddikte, vinhoogte, vin-dikte, vin-afstand en totale lengte worden geïnspecteerd.
6. Eindinspectie — de afgewerkte vingertube wordt geïnspecteerd volgens de toepasselijke materiaalstandaard, klantspecificatie en inkoopvereisten.

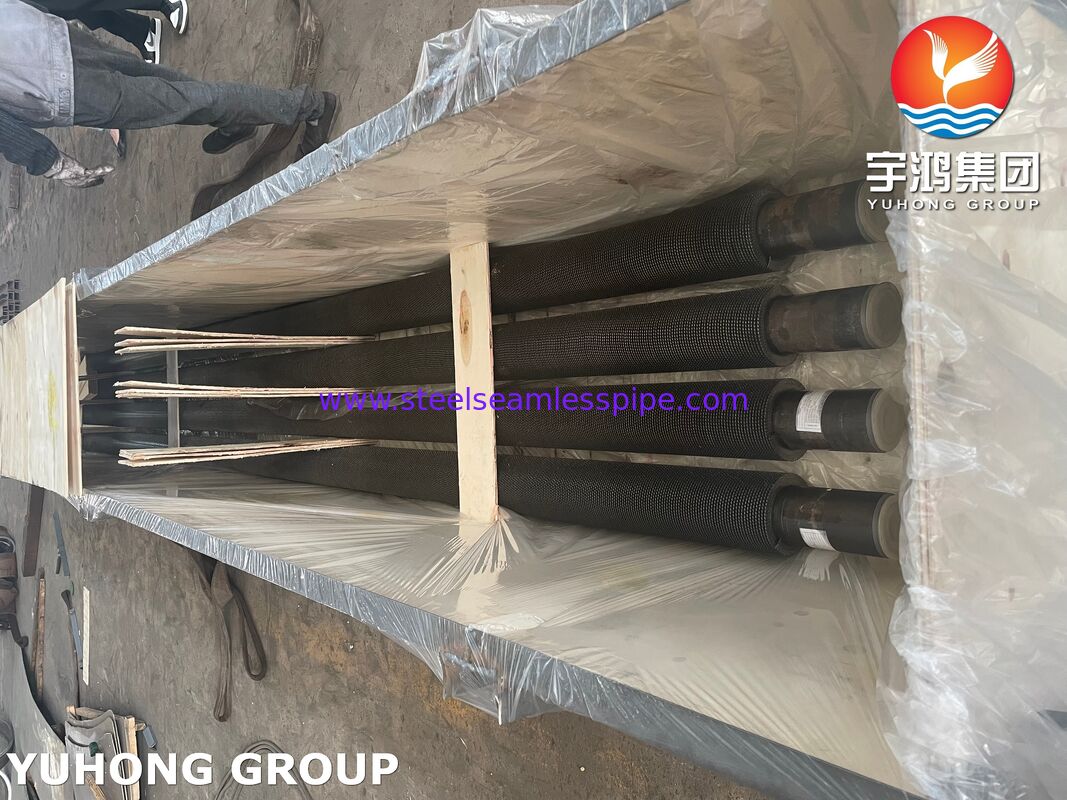

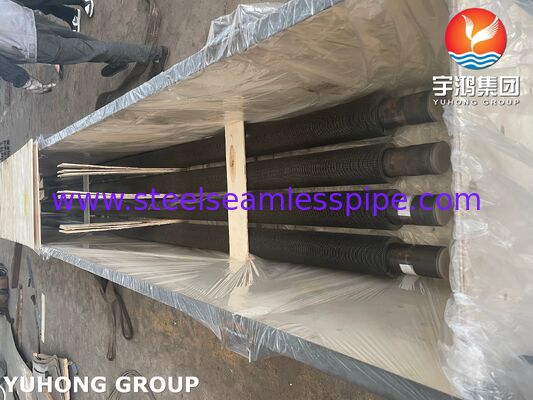

7. Markering en verpakking — tubes worden geïdentificeerd en beschermd voor transport en installatie.

Kwaliteitscontrole voor ASTM A335 P9 getande vingertubes kan de volgende inspecties en tests omvatten:

• Analyse van chemische samenstelling
• Trekproeven
• Vloeigrensmetingen
• Rekmetingen
• Hardheidsmetingen
• Hydrostatische of niet-destructieve elektrische tests zoals vereist door ASTM A335
• Dimensionale inspectie
• Visuele inspectie

• Inspectie van de totale buislengte
• Inspectie van buis OD en wanddikte
• Meting van vinhoogte
• Meting van vin-dikte
• Meting van vin-pitch/dichtheid
• Inspectie van vin-rechtheid
• Inspectie van vin-naar-buisbevestiging
• Visuele inspectie van lascontinuïteit
• Lasintegriteit of NDT-onderzoek indien gespecificeerd
• Willekeurige bemonstering of 100% inspectie volgens de inkoop specificatie

Voor kritieke warmteterugwinningsapparatuur kunnen aanvullende inspectievereisten zoals ultrasone tests, radiografische tests, positieve materiaalidentificatie of inspectie door derden worden geregeld indien vereist door de project specificatie.

De belangrijkste reden voor het gebruik van getande vinnen is om het hittetransferoppervlak dat aan de gasstroom is blootgesteld, te vergroten.

Een gladde buis heeft een relatief klein extern oppervlak. Het toevoegen van vinnen vergroot het beschikbare oppervlak aanzienlijk zonder een proportionele toename van het volume van de apparatuur. De getande configuratie creëert ook onderbrekingen in het vin-oppervlak, die de gasgrenslaag kunnen verstoren en menging kunnen bevorderen.

Dit kan met name gunstig zijn bij warmteterugwinning, omdat hittetransfer aan de gaszijde vaak een belangrijke beperking is in gas-naar-vloeistof- en gas-naar-stoomwarmtewisselaars.

Werkelijke prestaties zijn afhankelijk van:

• Gas temperatuur
• Gasstroom
• Gassamenstelling
• Gassnelheid
• Interne vloeistoftemperatuur en -stroom
• Vin efficiëntie
• Vin afstand
• Vin hoogte
• Buis diameter
• Vervuiling en asbelasting
• Drukval beperkingen
• Warmtewisselaar opstelling

Daarom moet de vin-geometrie worden geselecteerd op basis van een volledige thermische en mechanische ontwerpberekening en niet alleen op basis van vin-afmetingen.

ASTM A335 P9 getande vingertubes kunnen een effectieve combinatie bieden van materiaalsterkte en verbeterd hittetransferoppervlak voor toepassingen bij hoge temperaturen.

Belangrijkste voordelen zijn:

Hoog hittetransferoppervlak: Getande vinnen vergroten het externe oppervlak voor hittetransfer aan de gaszijde aanzienlijk.

Capaciteit bij hoge temperaturen: P9 chroom-molybdeen legeringstaal is bedoeld voor gebruik bij verhoogde temperaturen.

Verbeterde compactheid van apparatuur: Meer hittetransferoppervlak kan worden geïnstalleerd binnen een gegeven omvang van de apparatuur.

Geschikt voor veeleisende industriële omgevingen: De legeringssamenstelling biedt nuttige weerstand tegen oxidatie bij hoge temperaturen vergeleken met gewoon koolstofstaal.

Flexibel ontwerp: Buisafmetingen en vin-geometrie kunnen worden aangepast om te voldoen aan specifieke hittetransfer- en drukvalvereisten.

Potentiële eindgebruikers en apparatuurfabrikanten omvatten:

• Energieopwekking
• Gecombineerde-cyclus energiecentrales
• HRSG fabrikanten
• Fabrikanten van warmteterugwinningsapparatuur
• Raffinaderijen
• Petrochemische installaties
• Chemische procesinstallaties
• Staal- en metallurgische industrieën
• Cementfabrieken
• Industriële ovens
• Fabrikanten van gestookte verwarmingen
• Projecten voor warmteterugwinning uit Gasturbine-uitlaatgassen

Elke productbatch kan worden geleverd met passende kwaliteitsdocumentatie, waaronder Materiaaltestcertificaten (MTC), chemische analyse, resultaten van mechanische tests, documentatie van dimensionale inspecties, hydrostatische/NDT-records waar van toepassing, en inspectiecertificaten volgens de overeengekomen inkoop specificatie.

Voor export- en engineeringprojecten kan inspectie ook worden gecoördineerd met onafhankelijke externe bureaus indien vereist.

Bij het aanvragen van een offerte voor ASTM A335 P9 getande vingertubes, moeten klanten het volgende verstrekken:

• Basistube standaard en kwaliteit
• Buis buitendiameter
• Buis wanddikte
• Buislengte
• Vin materiaal
• Vin hoogte
• Vin dikte
• Vin dichtheid of pitch
• Methode voor vinbevestiging
• Vereiste hoeveelheid
• Bedrijfstemperatuur
• Bedrijfsdruk
• Gassamenstelling en stromingsomstandigheden
• Toepasselijke inspectie standaard
• Vereiste certificering
• Projecttekeningen of technische specificaties

Wij kunnen getande vingertubes produceren volgens ASTM/ASME vereisten, klanttekeningen, hittetransferberekeningen en projectspecifieke specificaties.

ASTM A335 P9 getande vingertubes zijn een gespecialiseerde hittetransferoplossing voor warmteterugwinning bij hoge temperaturen. Hun combinatie van een 9Cr-1Mo legeringstube en een vergroot getand extern oppervlak maakt ze bijzonder geschikt voor economizers, HRSG's, warmteterugwinning uit gestookte verwarmingen, industriële ovens en andere hittetransferapparatuur bij hoge temperaturen aan de gaszijde.

Voor projecten waarbij thermische efficiëntie, materiaaleigenschappen bij verhoogde temperaturen, compacte constructie en betrouwbare vinbevestiging belangrijk zijn, kunnen P9 getande vingertubes een robuuste basis vormen voor ontworpen warmteterugwinningssystemen.
