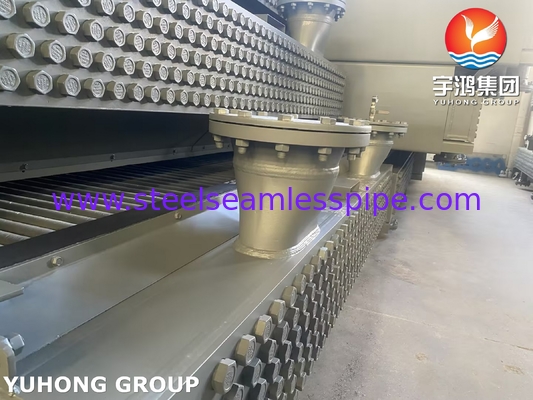

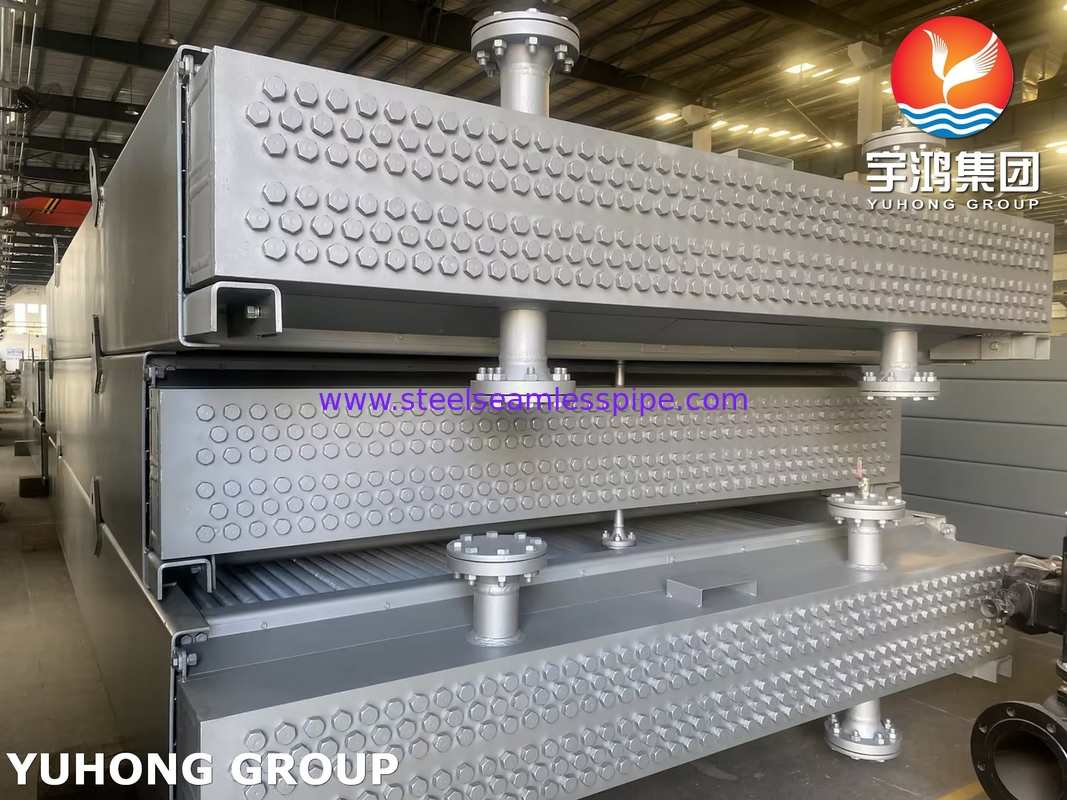

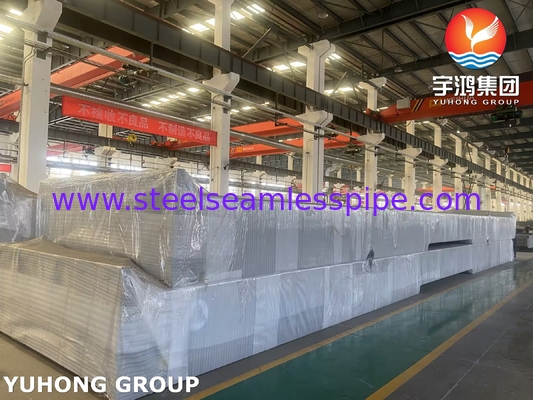

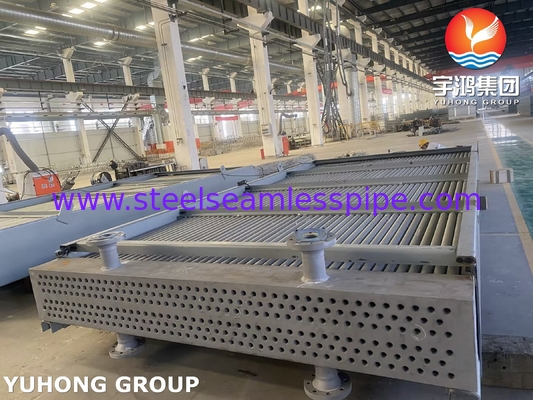

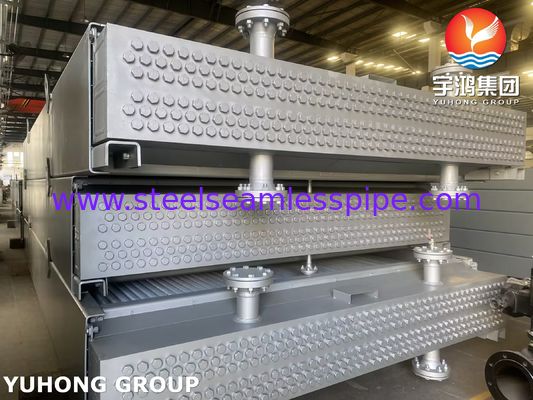

API 661 Luchtkoelerwarmtewisselaar voor olieraffinaderijen

API 661 Luchtkoelerwarmtewisselaar voor olieraffinaderijen


Toepassingsgebied van API 661

• Gebruikelijk voormet een vermogen van niet meer dan 50 W.

• Hoofdstukkenmechanisch ontwerp,thermische prestaties, enoperationele vereisten.

• Is dat zo?- Nee.van toepassing op:

  • HVAC-systemen.

  • Koelinstallaties.

  • Radiatoren voor verbrandingsmotoren.


  • Buizenbundels:

    • Buizen die gewoonlijk invan koolstofstaal, roestvrij staal of van legeringen(bv. Cu/Ni, titanium).

    • Georganiseerd inhorizontale, A- of V-framede configuratie.

  • Fans en bestuurders:

    • Elektrische motoren, stoomturbines of hydraulische aandrijvingen.

    • De diameter van de ventilator ≤6.7 m (22 ft)(grootere afmetingen vereisen bijzondere aandacht).

  • Hoofdstukken en sproeiers:

    • Ontworpen perASME BPVC-sectie VIII.

    • De sproeiers moeten de mogelijkheid biedenthermische uitbreiding.

      Materialen en corrosiebescherming

    • Vinnenbuizen:

      • Aluminiumvinnen (meestal) of roestvrij staal voor corrosieve omgevingen.

    • Structurele steun:

      • van koolstofstaalbeschermende coatings(galvanisatie, epoxyverf).

    • Corrosievergunning:

      • Minimaal1.5 mm (1/16 inch)tenzij anders is bepaald.


        Prestatie- en testvereisten

        A. Thermische prestaties

      • Ontwerpomgevingstemperatuur: Typisch38°C (100°F)tenzij anders bepaald.

      • Verificatie van de warmtefunctie: De verkoper moet de prestaties garanderen.

      • B. Mechanische tests

      • Hydrostatische test:

        • 1.5 × ontwerpdrukvoor buizen en koppen.

      • C. Inspectie en kwaliteitscontrole

      • Afmetingscontroles(uitlijning van de buizen, afstanden tussen de vinnen).

      • Niet-destructieve test (NDT):

      • Radiografie (RT)voor kritieke lassen.

      • Kleurstofpenetranter (PT) of magnetisch deeltje (MT)voor oppervlaktefouten.

      • • API 661 versus andere normen

          Kenmerken	API 661	ISO 13706	ASME BPVC
          Toepassingsgebied	ACHE's van raffinaderijen	Algemene ACHE's	Alleen onderdrukonderdelen
          Ontwerpregels	Gedetailleerde mechanische en thermische	Vergelijkbaar met API 661	Alleen drukcontainment
          Beproeving	Hydro, trillingen, NDT	Gelijkaardig	Hydro & NDT
          Materialen	met een gewicht van niet meer dan 50 kg	Gelijkaardig	Alle door de ASME goedgekeurde















          Radiografie (RT)voor kritieke lassen.

        • Kleurstofpenetranter (PT) of magnetisch deeltje (MT)voor oppervlaktefouten.

      •

      • Luchtlekketest:- Stabiliteit.
