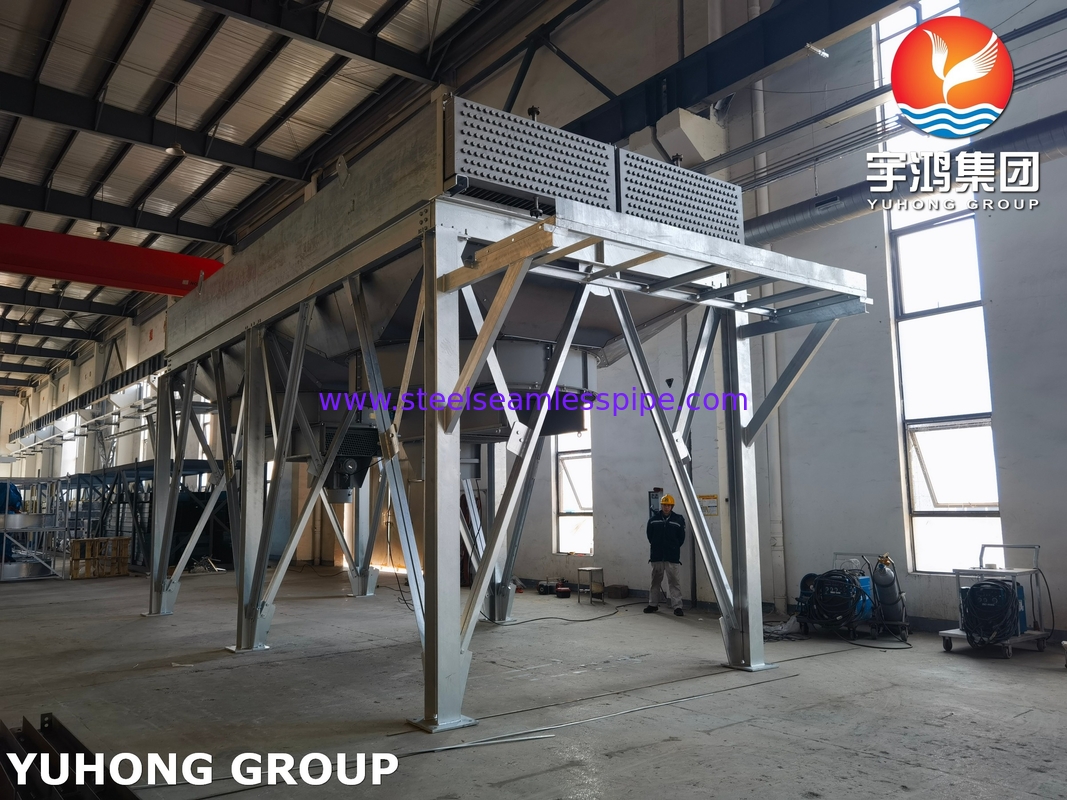

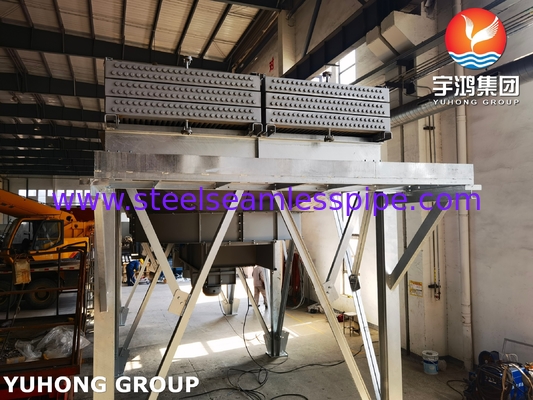

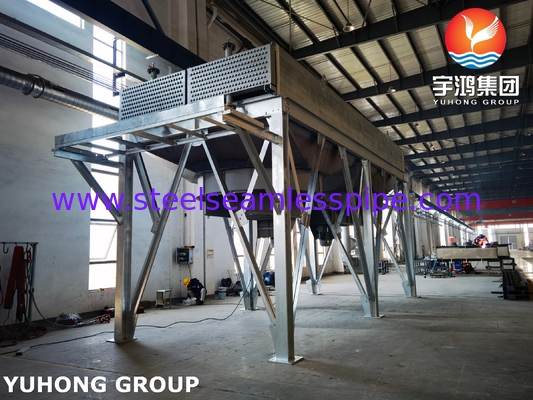

Air Blast Type Horizontale luchtgekoelde warmtewisselaar G Fin Tube API 661 ASME VIII Div.1, ISO 13706

Air Blast Type Horizontale luchtgekoelde warmtewisselaar, ingebouwde G Fin buis, API 661, ASME VIII Div.1, ISO 13706


Hhorizontale luchtgekoelde warmtewisselaar (ACHE)is een type warmtewisselaar waarbijwarm procesvloeistof stroomt door horizontale buizen terwijl omgevingslucht er doorheen wordt gedwongen of geïnduceerdDeze worden veel gebruikt inraffinaderijen, petrochemische installaties, energiecentrales en gasverwerkingsinstallatiesvanwege hun efficiëntie en ruimtebesparende ontwerp.



1. Belangrijkste kenmerken van horizontale ACHE's

A. Ontwerp en onderdelen

1. Buisbundel

   • van de soort gebruikt voor de vervaardiging van motorvoertuigen(typisch gevlekt voor een betere warmteoverdracht).

   • Materiaal:Koolstofstaal, roestvrij staal, koper-nikkel, titanium.

   • met een breedte van niet meer dan 15 mmAluminium (meestal), roestvrij staal of gegalvaniseerd staal.

2. Fans en bestuurders

   • Gedwongen trek (ventilatoren onder de bundel)ofInduced draft (ventilatoren boven bundel).

   • Types ventilatoren:met een diameter van niet meer dan 50 mm.

   • Bestuurders:Elektrische motoren, stoomturbines of hydraulische systemen.

3. Hoofdstukken en sproeiers

   • met een diameter van niet meer dan 50 mm.

   • met een vermogen van niet meer dan 50 Wthermische uitbreiding.

4. Steunstructuur

   • Ruimte van koolstofstaalmet een corrosiebestendige coating.

   • Ontworpen voor:wind- en seismische belastingen(volgens API 661).

B. Stroomconfiguratie

• Stroom van procesvloeistoffen: Binnenbuizen (een- of meerdere-gang).

• Luchtstroom: Kruisstroom over gevlossen buizen.

2Voordelen van horizontale ACHE's

✔Ruimte-efficiëntie Compacte voetafdruk in vergelijking met verticale ontwerpen.
✔Betere luchtverdeling- uniforme koeling door horizontale luchtstroom.
✔Gemakkelijk onderhoud¢ De buisbundels kunnen gemakkelijk worden verwijderd om ze schoon te maken.
✔Flexibel ontwerp️ Kan worden geïnstalleerd op buisrekken of op grondniveau.
✔Energiezuinig Ventilatoren met variabele snelheid optimaliseren het energieverbruik.

3. Gemeenschappelijke toepassingen

• Raffinaderijen: Koeling van koolwaterstofstromen (bijv. bovencondensatoren).

• Energiecentrales: Hulpkoeling voor smeerolie, transformatorolie.

• Verwerking van gas: condensatoren voor aardgasvloeistoffen (NGL's).

• Chemische installaties: Koelreactoren, distillatie kolommen.

4. Ontwerpoverwegingen (API 661 conformiteit)

A. Thermische prestaties

• Ontwerpomgevingstemperatuur: Typisch38°C (100°F).

• Temperatuur van de nadering: Verschil tussen uitlaatprocestemperatuur en omgevingslucht (meestal10°20°C)).

B. Mechanisch ontwerp

• Windbelasting: moet bestand zijn160 km/h (100 mph)windstoten.

• Seismisch ontwerp: Per plaatselijke code (bijv. ASCE 7).

• Corrosievergunning: Minimaal1.5 mm (1/16 inch).

C. Vibratie- en geluidsbeheersing

• Natuurlijke frequentie-analyseom resonantie te voorkomen.

• met een vermogen van niet meer dan 10 kWals het geluid hoger is dan85 dB (A).

5. Onderhoud en probleemoplossing

6Vergelijking: horizontale versus verticale ACHE

Conclusies

Horizontale luchtgekoelde warmtewisselaars zijn veelzijdig, efficiënt en eenvoudig te onderhouden, waardoor ze ideaal zijn voor raffinaderijen, elektriciteitscentrales en gasverwerking.ISO 13706, en ASME BPVC.
