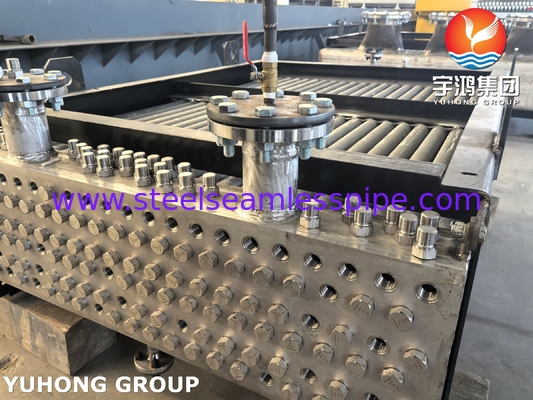

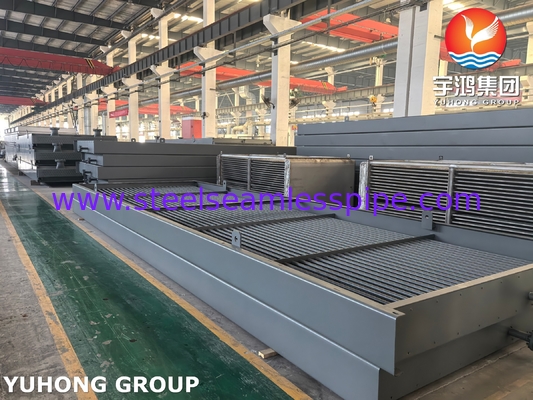

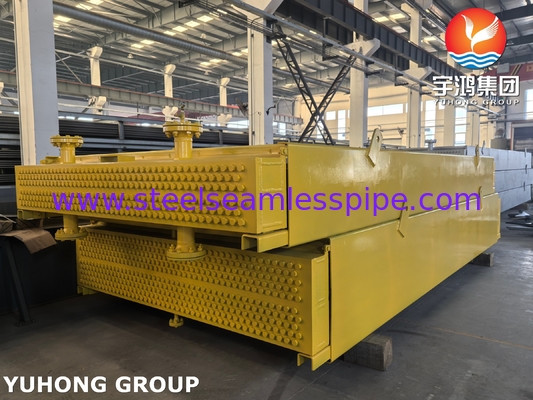

Geforceerde trekhorizontale luchtkoeler met een API-pijplijn Geforceerde trek
Een geforceerde horizontale luchtkoeler (FDAC) is een gespecialiseerde warmtewisselaar die is ontworpen om procesvloeistoffen met behulp van lucht te koelen, die vaak wordt gebruikt in industrieën waar watertekort of efficiëntie een probleem is.Hier is een gedetailleerd overzicht:
Belangrijkste onderdelen en ontwerp
- Vinnige buisbundels: horizontale buizen met vinnen om het oppervlak voor warmteoverdracht te maximaliseren.
- Ventilatoren met gedwongen trek: axiale of centrifuge ventilatoren die onder de buisbundel worden geplaatst om lucht door het systeem te duwen, waardoor een gecontroleerde luchtstroom wordt gewaarborgd.
- Voltallige kamer: richt de luchtstroom gelijkmatig over de buizen, waardoor de koeldoeltreffendheid wordt geoptimaliseerd.
- Ondersteuningsstructuur: Verhoogt de eenheid om de luchtstroom te vergemakkelijken en toegang te bieden voor onderhoud.
- Lekkers/luiken: verstelbaar om de luchtstroom te regelen en zich aan te passen aan veranderingen in het milieu of de werking.
Werkingsbeginsel
Procesvloeistofstroom: Warme vloeistof (bijv. koolwaterstoffen, water of gassen) circuleert door horizontale schalen.
Luchtstroom: De ventilatoren dwingen de omgevingslucht over de buizen en absorberen de warmte van de vloeistof.
Cross-Flow Configuration: Lucht beweegt loodrecht op de buizen, waardoor de warmte-uitwisselingsdoeltreffendheid maximaal wordt.
Voordelen
Energie-efficiëntie: Efficiënte koeling met minder waterverbruik, ideaal voor droge gebieden.
Laag onderhoud: De ventilatoren bevinden zich op de begane grond, waardoor de toegang tot de onderhoudsinstallatie wordt vereenvoudigd.
Verstelbare koeling: Luvers en variabele ventilator snelheden (via VFD's) zorgen voor een precieze temperatuurregeling.
Ruimtebesparing: horizontale indeling geschikt voor compacte industriële installaties.
Uitdagingen
Energieverbruik: ventilatoren hebben een aanzienlijk vermogen nodig, vooral in omgevingen met hoge temperaturen.
Omgevingsgevoeligheid: prestaties dalen in warme klimaten; aanvullende koeling (bijv. misting) kan nodig zijn.
Geluid: het gebruik van een ventilator kan geluid veroorzaken, waardoor akoestische afzetting noodzakelijk is.
Ruimtevereisten: Een voldoende ruimte rond de eenheid is van cruciaal belang voor de luchtstroom.
FDAC's zijn een robuuste oplossing voor industriële koeling, waarbij efficiëntie in evenwicht wordt gebracht met operationele flexibiliteit.hun aanpassingsvermogen maakt ze onmisbaar in sectoren die prioriteit geven aan waterbesparing en betrouwbaarheid.
Normaal luchtkoeler type isGeforceerde horizontale luchtkoeler, geïnduceerde horizontale luchtkoeler, hellende luchtkoeler.
Toepassingen van luchtkoelers
Olie en gas: koeling van raffinaderijprocesvloeistoffen of condensatiegassen.
Energiecentrales: Koeling van het hulpsysteem (bijv. turbine-smeerolie).
HVAC: Grootschalige airconditioning in commerciële gebouwen.
Chemische installaties: Temperatuurregeling voor reactoren of opslag.
Probleemoplossing bij het onderhoud van de luchtkoeler
| Uitgave |
De oorzaak |
De oplossing |
| Verminderd koelefficiënt |
Vervormd vinnen, ventilator uitval |
Reinig de buizen, controleer de ventilatorriemen. |
| Vibratie |
Ongebalanceerde ventilator, resonantie |
Herbalanceringsventilator, controlebeugels |
| Leckage |
Corrosie, afwijking van de pakking |
Drukonderzoek, vervanging van pakkingen |
| Hoog energieverbruik |
Vuile vinnen, verkeerd uitgelijnd ventilator |
Schoonmaken, aanpassen van de ventilator pitch |
