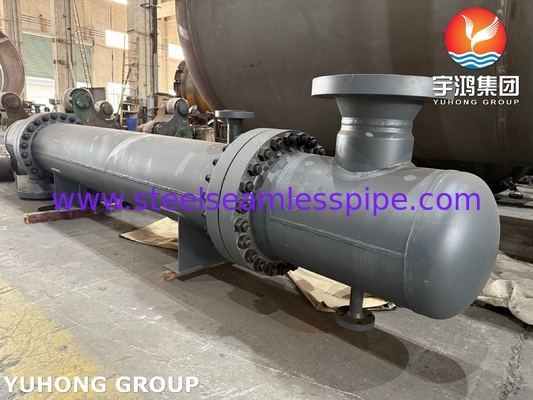

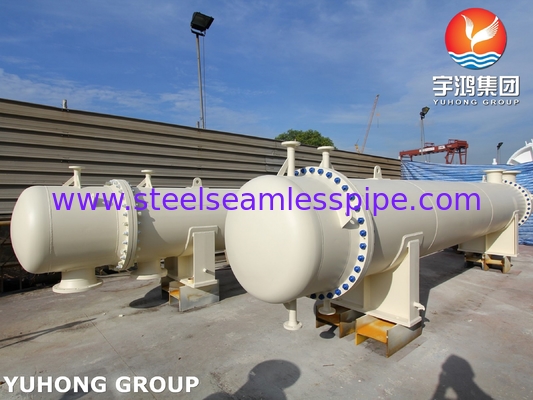

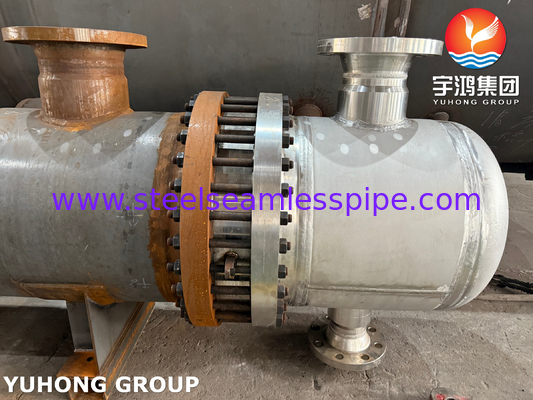

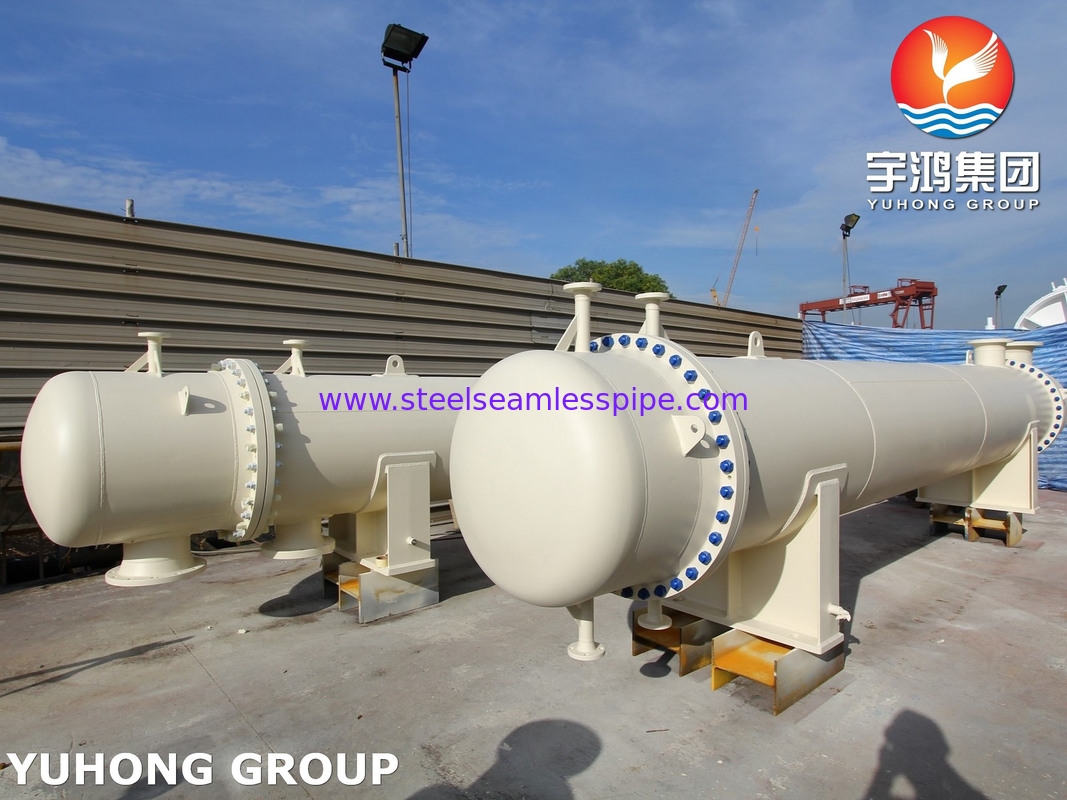

316L Drijvende Kop Warmtewisselaar AES Type ASME Sectie VIII Div. 1

Productdetails:

Plaats van herkomst:	Chemische verwerking, olieraffinage, elektriciteitsopwekking, farmaceutische producten, voedselverwe
Merknaam:	Floating Head Heat Exchanger
Certificering:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
Modelnummer:	AES-type

Betalen & Verzenden Algemene voorwaarden:

Verpakking Details:	Standaard houten kratten of op maat gemaakte verpakkingen op basis van de eisen van de klant.
Levertijd:	60-90 Dagen
Levering vermogen:	10 sets/maand

Contact

Materiaal:

van roestvrij staal 316L

Ontwerpnorm:

ASME-sectie VIII, TEMA (Associatie van fabrikanten van buizenwisselaars)

Toepassingen:

Toepassingen

Normen voor naleving:

ASME Sectie VIII Div. 1, TEMA-normen, PED (Richtlijn Drukapparatuur),

Markeren:

316L Drijvende Kop Warmtewisselaar

Drijvende Kop Warmtewisselaar ASME

Component

Materiaal

Notities

Schelp

316L roestvrij staal

Corrosiebestendig, geschikt voor hoge temperaturen en chemische omgevingen.

Buisbundel

316L roestvrij staal

Hoge thermische geleidbaarheid en uitstekende weerstand tegen corrosie door putten en spleten.

Drijvend hoofdbedekking

316L roestvrij staal

Makkelijk schoonmaken van de buisbundel; corrosiebestendig.

Buizenplaten

316L roestvrij staal

Vermijdt lekken tussen schelp en buiszijde; zorgt voor structurele stabiliteit.

Bufferplaten/ondersteuningsplaten

316L roestvrij staal

Zorgt voor een goede stroomafdeling en ondersteunt de buizen.

met een breedte van niet meer dan 50 mm

PTFE (polytetrafluorethyleen) /grafiet

Hoge chemische weerstand en afdichting bij hoge temperaturen en druk.

Bolten en moeren

roestvrij staal 316L of ASTM A193 klasse B8

Hoge mechanische sterkte en corrosiebestendigheid.

Flangen

roestvrij staal 316L

Biedt sterke en betrouwbare verbindingen tussen componenten.

Inlaat-/uitlaatstukken

roestvrij staal 316L

Zorgt voor een soepele vloeistofstroom in en uit de warmtewisselaar.

Component

Afmetingsbereik

Notities

Schelpendiameter

200 mm ️ 2000 mm

Aanpasbaar op basis van specifieke vereisten voor warmteoverdracht.

Buitentijder van de buis (OD)

10 mm 50 mm

De standaardmaat is 19,05 mm, 25,4 mm en 38,1 mm.

Dichtheid van de buiswand

0.5 mm 3 mm

De dikte is afhankelijk van de druk- en temperatuurvereisten.

Lange buis

1 m 12 m

Standaardlengtes zijn 6 m en 12 m, maar aangepaste lengtes zijn beschikbaar.

Vloeiende hoofdvrijheid

50 mm 300 mm

Hierdoor kan de buisbundel gemakkelijk worden verwijderd en gereinigd.

Afstand van de buffer

100 mm 400 mm

Geoptimaliseerd voor stroomverdeling en warmteoverdracht.

Diameter van het mondstuk

50 mm 600 mm

Afgestemd op de vloeistofstroom en -druk.

Afmetingen van de flenzen

ASME B16.5 normen

Aanpassing beschikbaar voor specifieke drukniveaus (klasse 150, 300, 600, enz.).

Testnaam

Beschrijving

Doel

Hydrostatische test

Onder druk zetten van de schelpen en buizen met water om te testen op lekken of structurele storingen.

Zorg ervoor dat de warmtewisselaar kan omgaan met werkdrukken.

Pneumatische test

Onder druk zetten met lucht of inert gas om te controleren op lekken in een droge omgeving.

Zorgt voor veiligheid in systemen waar watergebaseerde testen niet geschikt zijn.

Radiografische tests (RT)

Röntgenonderzoek van lassen om interne defecten op te sporen.

Zorg voor de laskwaliteit en de structurele integriteit.

Ultrasone testen (UT)

Gebruikt hoogfrequente geluidsgolven om materiaaldefecten of dikteverschillen op te sporen.

Zorgt ervoor dat het buis- en schelpmateriaal voldoet aan de dikte- en kwaliteitsnormen.

Test van de kleurstofpenetrantie (PT)

Het gebruik van een kleurstof om oppervlakte scheuren of defecten in lassen en andere onderdelen op te sporen.

Verifieert de oppervlakte-integriteit van kritieke onderdelen.

Test van de samenstelling van het materiaal

Spectrometrische analyse om de chemische samenstelling van 316L roestvrijstalen onderdelen te verifiëren.

Zorgt voor naleving van de materialennormen en eisen inzake corrosiebestendigheid.

Hardheidstesten

De hardheid van 316L-materiaal wordt gemeten om de mechanische eigenschappen te bevestigen.

Zorgt ervoor dat het materiaal geschikt is voor druk- en temperatuuromstandigheden.

Leekproef

Test met helium of stikstof om microlekken in het systeem te detecteren.

Zorgt voor volledige afdichting voor hoogwaardige toepassingen.

Industriële sector

Toepassing

Chemische verwerking

Warmtewisselaars voor het koelen, verwarmen of condenseren van chemische vloeistoffen.

Olie en gas

Raffinaderijwarmtewisselaars voor het koelen van ruwe olie, gasseparatie en destillatieprocessen.

Energieopwekking

Stoomcondensatoren en voedingswaterverwarmers in thermische en kerncentrales.

Gezondheidszorg

Temperatuurcontrole voor de productie van geneesmiddelen, fermentatie en steriele verwerking.

Voedsel en dranken

Pasteurisatie, koeling en verwarming voor de productie van voedsel en dranken.

Marine & Offshore

Koelsystemen voor scheepsmotoren, brandstof en smeermiddelen.

Naam van de apparatuur

Functie van de warmtewisselaar

Chemische reactor

Beheert de temperatuur van chemische reacties door warmte in of uit de reactor over te brengen.

Eenheid voor het distilleren van ruwe olie

Voorverwarmt ruwe olie en koelt de gescheiden distillaten af.

Stoomcondensator

Omzet uitlaatstoom van turbines in water voor hergebruik.

Verdamper

Vergemakkelijkt de verdamping van vloeistoffen in de voedings- en chemische industrie.

Luchtcompressorkoeler

Verkoelt gecomprimeerde lucht om de temperatuur en het vochtgehalte te verminderen.

Glijfolie koeler

Behoudt de temperatuur van smeerolie in motoren en versnellingsbakken.
