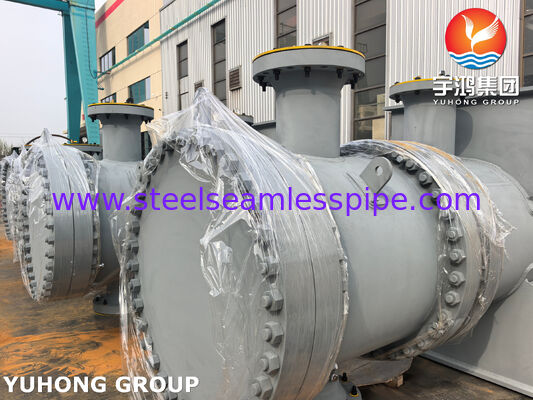

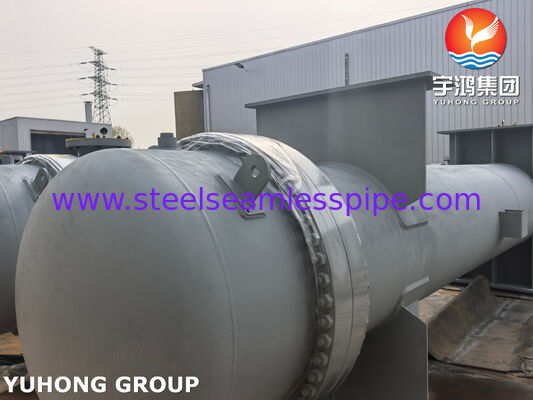

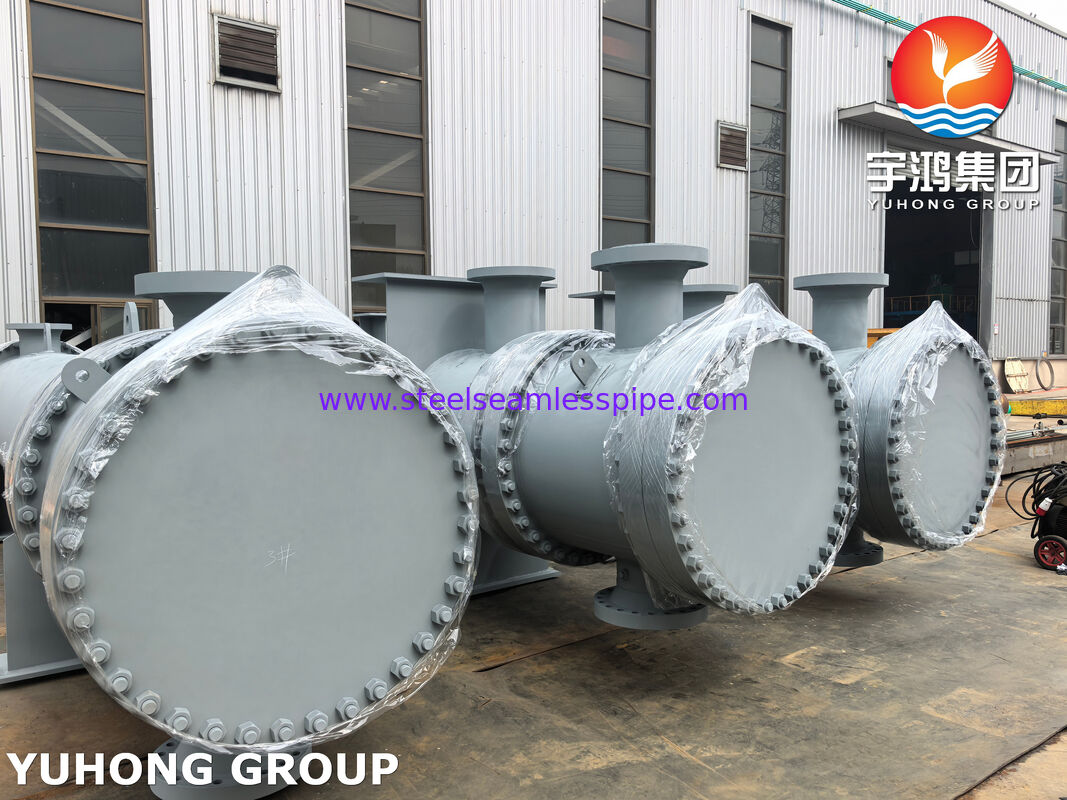

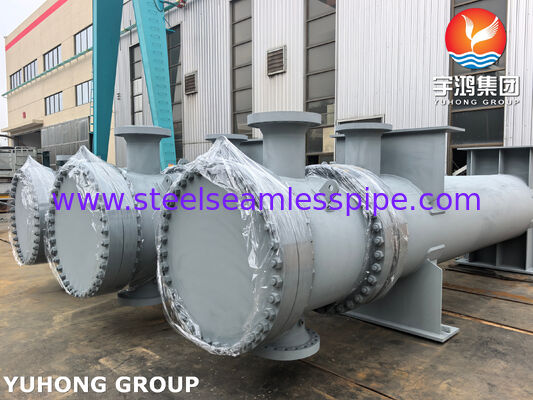

TEMA Shell and Tube Heat Exchanger ASME, NBR gecertificeerd voor Inter Cooler
1.Overzicht
Deze apparatuur is een hoogwaardige intercooler voor schelpen en buizen, ontworpen en vervaardigd in strenge overeenstemming met de normen van TEMA (Tubular Exchanger Manufacturers Association).Het wordt voornamelijk gebruikt in meerfasencompressorsystemen (zoals luchtcompressoren of procesgascompressoren) om gassen tussen de compressiefasen te koelen, waardoor de volumetrische efficiëntie wordt gemaksimaliseerd en het energieverbruik wordt beperkt.
Met dubbele certificering voor ASME (American Society of Mechanical Engineers) en NBR / NR-13 (Braziliaanse nationale normen),Deze warmtewisselaar voldoet aan de hoogste internationale veiligheids- en kwaliteitsnormen., waardoor het volledig compatibel is voor implementatie op zowel wereldmarkten als strenge Braziliaanse industriële locaties.
2.Ontwerpcodes en certificeringen
Thermisch en mechanisch ontwerp: TEMA klasse R, C of B (geoptimaliseerd op basis van het procesmedium en de ernst).
Code van drukvat: ASME-sectie VIII, afdeling 1 (met officiële U-stempelcertificering).
Brasilië: Volledig in overeenstemming met NR-13 en relevante NBR-normen, met inbegrip van gelokaliseerde mechanische berekeningen, hydrotestvalidatie en naambordvereisten.
Kwalificaties voor het lassen: ASME-sectie IX en AWS.
3.Structurele kenmerken en belangrijkste voordelen
Geoptimaliseerde TEMA-configuratie: * Beschikbaar in vaste buisbladen (bijv. AEL, BEM) voor een compacte voetafdruk en kosteneffectiviteit.
Verkrijgbaar in ontwerpen met verwijderbare bundels / zwevende koppen (bijv. AES, AET) om gemakkelijke mechanische reiniging en inspectie bij het omgaan met vervuilende vloeistoffen te vergemakkelijken.
High-Performance Tube Bundles: uitgerust met naadloze buizen met een hoge thermische geleidbaarheid.Optioneel kunnen laagvinnenbuizen of gegolfde buizen worden geïntegreerd om de warmteoverdrachtscoëfficiënt aan de gaszijde aanzienlijk te verbeteren.
Betrouwbare afdichting en corrosiebestendigheid: buizen worden met de buisplaten verbonden door middel van sterkte lassen plus uitbreiding,het risico op kruisbesmetting tussen het gas en het koelwater volledig wegnemen.
Geïntegreerde vochtseparatie: als intercooler,het vat is voorzien van strategisch geplaatste buffers en speciale condensatafvoerpunten om het vocht dat tijdens het gaskoelingsproces is afgevoerd efficiënt op te vangen en te verwijderen.
4.Kwaliteitsborging en documentatie (gegevensboek)
Bij levering wordt een uitgebreid gegevensboek voor kwaliteitsborging verstrekt, met inbegrip van:
ASME-formulier U-1 (fabrikantendataverslag voor drukvaten).
NR-13 / NBR-conformiteitscertificaat ondertekend door een geregistreerde Braziliaanse juridische veronderstelde beroepsbeoefenaar (PH - Profissional Habilitado).
Materiaaltestrapporten (MTR's) voor alle drukhoudende onderdelen.
Specificaties voor het lasproces (WPS), kwalificatiedocumenten voor het lasproces (PQR) en kwalificaties voor de prestaties van de lassen (WPQ).
NDT-verslagen (radiografie, ultrasoon, kleurstofpenetratie) en hydrostatische testcertificaten.
