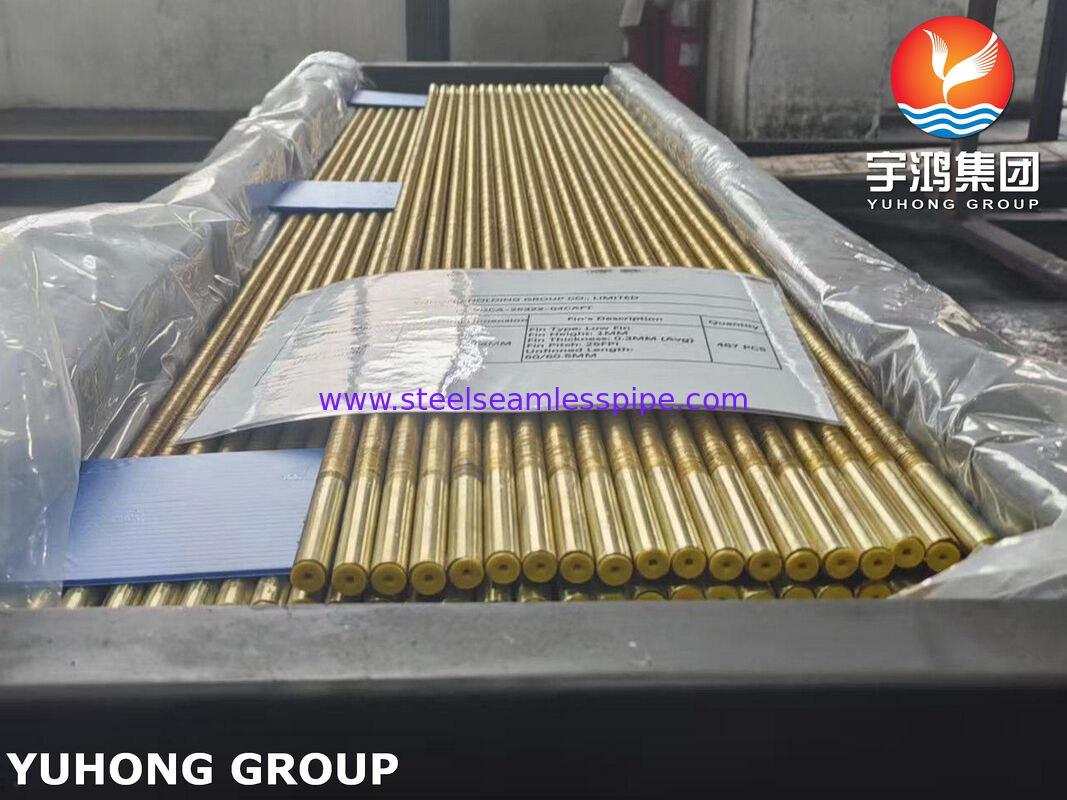

ASME SB111 C68700 lage ribbenbuizen voor shell-and-tube-warmtewisselaars
Productoverzicht
ASME SB111 C68700 buizen met lage ribben zijn hoogwaardige warmteoverdrachtsbuizen met verbeterd oppervlak, vervaardigd uit naadloze buizen van aluminium-messing (UNS C68700) en speciaal ontworpen voor zeer efficiënte shell-and-tube-warmtewisselaars. De geometrie met lage vin is mechanisch gevormd uit de wand van de basisbuis, waardoor een integrale vinstructuur ontstaat die het externe warmteoverdrachtsoppervlak aanzienlijk vergroot, terwijl de uitstekende thermische geleidbaarheid en mechanische integriteit behouden blijven.
C68700 Aluminium Messing wordt algemeen erkend vanwege zijn uitzonderlijke weerstand tegen zeewatercorrosie, erosie, aantasting door botsingen en biofouling, waardoor het een van de meest gespecificeerde materialen is voor condensors, scheepskoelers, ontziltingsinstallaties, krachtcentrales en petrochemische warmtewisselaars.
De combinatie van aluminium-messing-metallurgie en verbetering van de lage vin stelt ontwerpers in staat hogere thermische prestaties, kleinere afmetingen van de wisselaar en lagere bedrijfskosten te bereiken in vergelijking met conventionele gewone buizen.
Belangrijkste kenmerken
- Vervaardigd uit naadloze ASME SB111 UNS C68700 aluminium messing buizen
- Integrale constructie met lage vin, zonder lassen of lijmen
- Verbeterd extern warmteoverdrachtsoppervlak
- Uitstekende weerstand tegen zeewater- en brakwatercorrosie
- Hoge weerstand tegen erosie-corrosie en botsingsaanvallen
- Verbeterde efficiëntie van de warmtewisselaar
- Verminderde schaalgrootte en apparatuurvoetafdruk
- Geschikt voor condensors, verdampers en vloeistofkoelers
- Lange levensduur in maritieme en industriële omgevingen
- Aangepaste vingeometrie beschikbaar om te voldoen aan de thermische ontwerpvereisten
Typische toepassingen
Energieopwekking
- Stoomoppervlak condensors
- Voedingswaterverwarmers
- Hulpkoelsystemen
Maritieme industrie
- Zeewaterkoelers
- Centrale koelsystemen
- Waterkoelers voor de motormantel
- Offshore platformwarmtewisselaars
Ontziltingsinstallaties
- Meertraps flashverdampers
- Pekelverwarmers
- Condensors
Petrochemie en raffinage
- Proceskoelers
- Koolwaterstof condensors
- Warmteterugwinningssystemen
HVAC en koeling
- Watergekoelde condensors
- Koelmachines
- Warmteterugwinningseenheden
Productieproces
De lage vinnen worden gevormd door een nauwkeurig koudbewerkingsproces waarbij materiaal uit de buiswand wordt verplaatst om continue spiraalvormige vinnen te creëren. Omdat de vinnen één geheel vormen met de buis, is er geen metallurgische discontinuïteit tussen de vinnen en het basismateriaal.
Deze productiemethode biedt:
- Maximale warmteoverdrachtsefficiëntie
- Uitstekende thermische geleidbaarheid van vin naar buis
- Superieure mechanische sterkte
- Weerstand tegen schade veroorzaakt door trillingen
- Bedrijfszekerheid op lange termijn
Standaard maatbereik
| Parameter |
Standaard bereik |
| Buitendiameter basisbuis |
15,88 mm – 31,75 mm |
| Buiswanddikte |
0,70 mm – 3,00 mm |
| Buislengte |
Tot 18.000 mm |
| Vinhoogte |
0,8 mm – 2,5 mm |
| Finse toonhoogte |
8 – 26 vinnen per inch (FPI) |
| Vindikte |
0,25 mm – 0,50 mm |
| Gevinde lengte |
Volgens de eisen van de klant |
| Lengte van het blote uiteinde |
50 mm – 300 mm |
| Oppervlakteverbeteringsverhouding |
2 – 4 keer gewone buis |
Aangepaste afmetingen en lamelconfiguraties kunnen worden geproduceerd volgens projectspecificaties en thermische ontwerpberekeningen.
Chemische samenstelling van ASME SB111 C68700 (aluminium messing)
| Element |
Samenstelling (%) |
| Koper (Cu) |
76,0 – 79,0 |
| Zink (Zn) |
Evenwicht |
| Aluminium (Al) |
1,8 – 2,5 |
| Arseen (As) |
0,02 – 0,06 |
| Ijzer (Fe) |
0,06 Max |
| Mangaan (Mn) |
0,01 Max |
| Nikkel (Ni) |
0,50 Max |
| Lood (Pb) |
0,07 Max |
De gecontroleerde toevoeging van aluminium vormt een beschermende oppervlaktefilm die de weerstand tegen zeewatercorrosie en erosie aanzienlijk verbetert.
Mechanische eigenschappen
Typische mechanische eigenschappen (gegloeide toestand)
| Eigendom |
Waarde |
| Treksterkte |
≥ 360 MPa |
| Opbrengststerkte (0,5% verlenging onder belasting) |
≥ 125 MPa |
| Verlenging |
≥ 30% |
| Hardheid |
Typisch 70–100 HRB |
| Thermische geleidbaarheid |
Ongeveer 115–125 W/m·K |
| Dikte |
Ongeveer 8,33 g/cm³ |
Waarden kunnen variëren afhankelijk van de buisafmetingen, productieomstandigheden en klantspecificaties.
Inspectie en testen
Grondstofverificatie
- Materiaalcertificaatbeoordeling
- Traceerbaarheid van warmtenummers
- Positieve materiaalidentificatie (PMI) op aanvraag

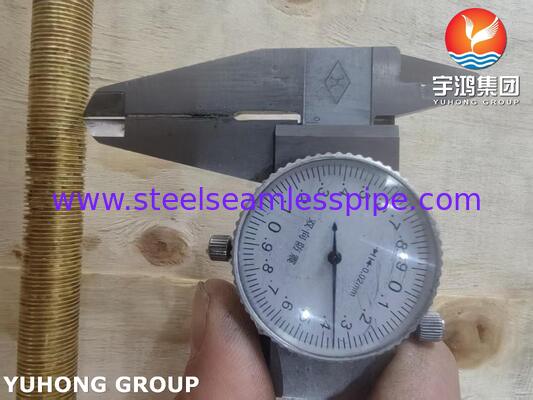

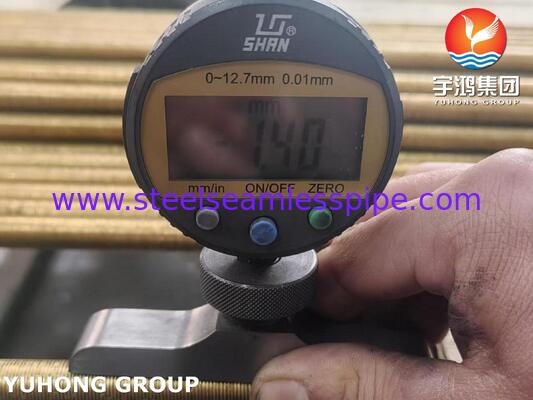

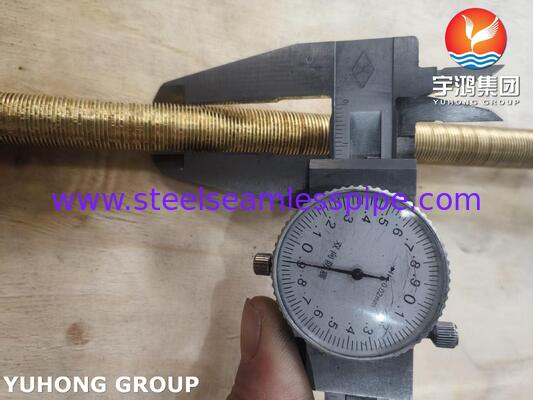

Dimensionale inspectie
- Meting buitendiameter
- Verificatie van de wanddikte
- Inspectie van de vinhoogte
- Meting van de vinsteek
- Verificatie van de vindikte
- Controles van afmetingen op het blote uiteinde
- Rechtheids- en lengte-inspectie
Mechanische testen
- Trekproeven
- Afvlakkingstest
- Opvlammende test
- Uitbreidingstest
- Hardheid testen
Niet-destructief onderzoek (NDT)
- Wervelstroomtesten (ECT)
- Hydrostatische druktesten
- Lucht-onder-water lektesten
- Ultrasoon testen (UT) indien gespecificeerd
Oppervlakteonderzoek
- Visuele inspectie
- Evaluatie van oppervlaktedefecten
- Verificatie van vinprofiel
- Inspectie van netheid
Documentatie meegeleverd
- EN 10204 3.1 Materiaaltestcertificaat
- Dimensionale inspectierapporten
- Mechanische testrapporten
- NDT-rapporten
- Inspectiedocumentatie van derden (TÜV, SGS, BV, DNV, Lloyd's Register) op aanvraag beschikbaar
Voordelen van C68700 buizen met lage ribben
Het lage vinprofiel vergroot het externe oppervlak, wat resulteert in een aanzienlijk verbeterde thermische efficiëntie in vergelijking met gewone buizen.
Aluminium Messing biedt uitstekende bescherming tegen zeewatercorrosie, waardoor het ideaal is voor maritieme en ontziltingstoepassingen.
Verbeterde warmteoverdrachtscoëfficiënten maken compactere warmtewisselaarontwerpen en minder materiaalgebruik mogelijk.
Uitstekende weerstand tegen erosie-corrosie en biofouling draagt bij aan lagere onderhoudskosten en een langere levensduur.
Combineert sterke thermische prestaties met duurzaamheid, waardoor de totale levenscycluskosten worden verlaagd.
Toepasselijke normen
Productie en inspectie kunnen worden uitgevoerd volgens:
- ASMESB111
- ASTM B111
- TEMA-normen
- ASME ketel- en drukvatcode
- EN 10204
- Klantprojectspecificaties
Waarom kiezen voor ASME SB111 C68700 buizen met lage ribben?
ASME SB111 C68700 aluminium messing buizen met lage ribben bieden een ideale combinatie van warmteoverdrachtsefficiëntie, weerstand tegen zeewatercorrosie, mechanische betrouwbaarheid en duurzaamheid op lange termijn. Hun verbeterde oppervlakteontwerp maakt hogere thermische prestaties mogelijk met behoud van de bewezen corrosieweerstand van aluminium-messing, waardoor ze een voorkeurskeuze zijn voor shell-and-tube-warmtewisselaars die worden gebruikt in maritieme, energieopwekkings-, ontziltings-, HVAC- en petrochemische omgevingen.
