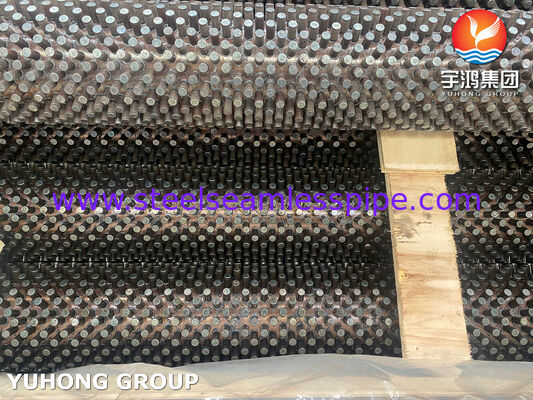

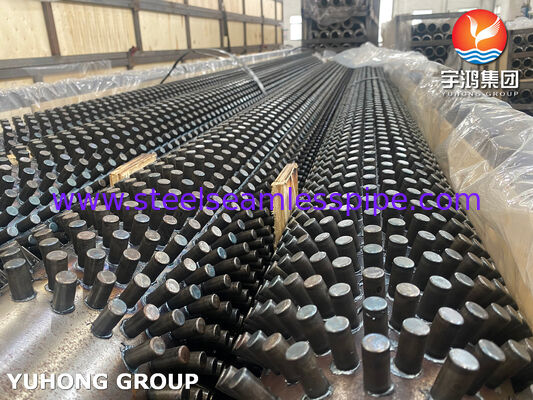

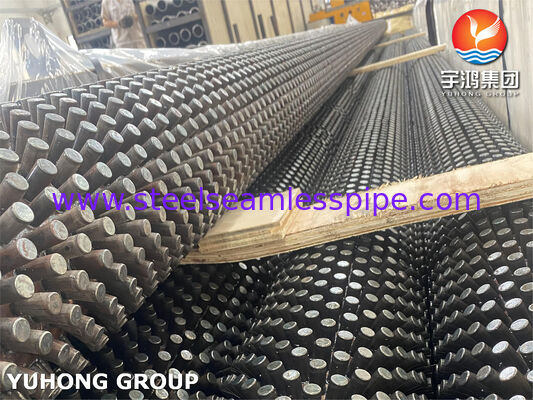

Finned-buizen met noppen A213 T9 Basisbuis CS-noppen voor gestookte verwarmingstoestellen

Hoogfrequent gelaste ribbenbuizen met noppen (basisbuis ASTM A213 T9 + koolstofstalen noppen)

Ontdek hoogwaardige hoogfrequent gelaste ribbenbuizen met noppen, ontworpen voor superieure warmteoverdracht in veeleisende omgevingen met hoge temperaturen en hoge druk. Als ervaren buitenlandse handelsspecialist met meer dan tien jaar ervaring in het leveren van warmtewisselaarcomponenten aan wereldwijde klanten in de petrochemische, energieopwekkings- en raffinage-industrieën, levert ons bedrijf betrouwbare, hoogwaardige oplossingen die zijn afgestemd op uw projectbehoeften.

Productoverzicht: Hoogfrequent gelaste lamellenbuizen met noppen

Buizen met noppen, ook bekend als spijkerkopbuizen of pinvinbuizen, zijn voorzien van cilindrische noppen (pennen) die met weerstand zijn gelast of hoogfrequent zijn gelast aan het buitenoppervlak van een basisbuis. Dit ontwerp vergroot het warmteoverdrachtsoppervlak aanzienlijk – doorgaans twee tot drie maal dat van kale buizen – terwijl de uitstekende mechanische sterkte en vervuilingsweerstand behouden blijven.

Onze ASTM A213 T9-basisbuis met koolstofstalen (CS) noppencombinatie blinkt uit in toepassingen bij hoge temperaturen. De T9-legering biedt uitstekende kruipweerstand, oxidatieweerstand en sterkte bij hoge temperaturen, terwijl robuuste koolstofstalen noppen de externe warmteoverdracht in convectieve secties verbeteren.

Belangrijkste voordelen in één oogopslag:

• Sterke metallurgische verbinding via hoogfrequent- of weerstandslassen.
• Uitstekende prestaties in stoffige, eroderende of hoge temperatuur gasstromen.
• Aanpasbare afmetingen en noppenpatronen (vierkant, zeshoekig of spiraalvormig).

Productmateriaalspecificaties

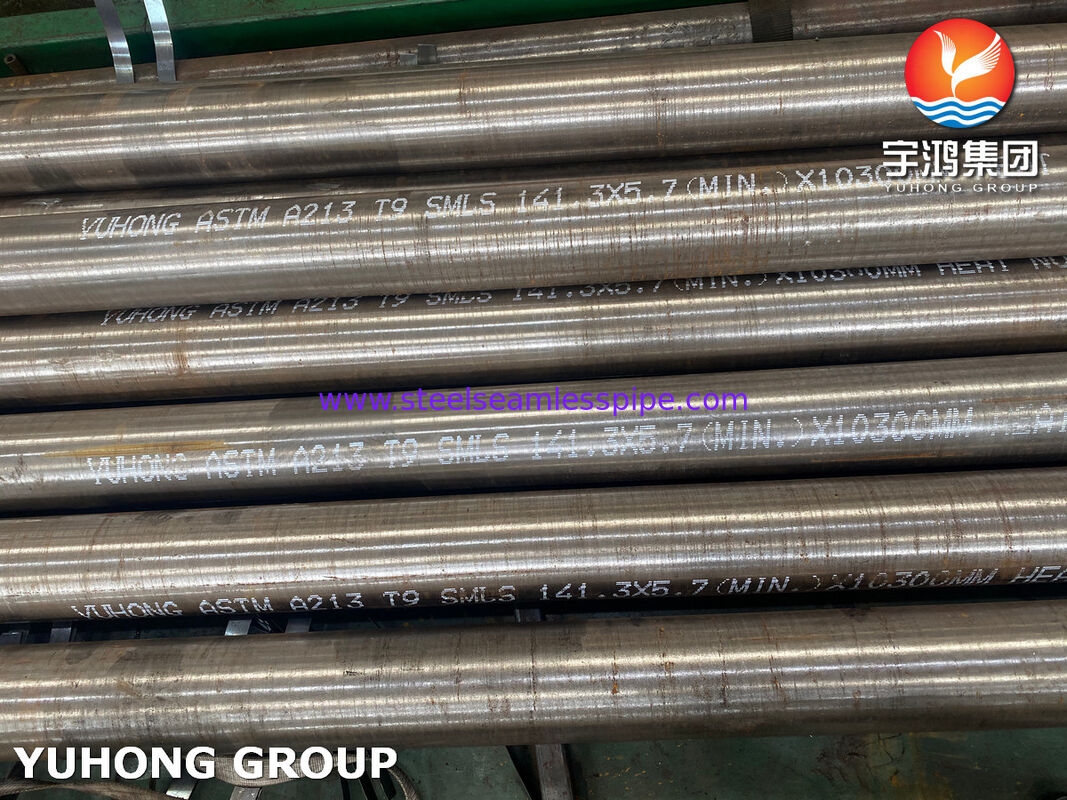

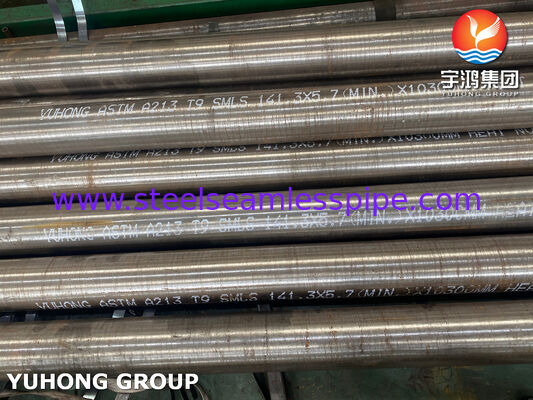

Materiaal basisbuis: ASTM A213 T9 naadloze buis van ferritisch gelegeerd staal (9Cr-1Mo).

Materiaal noppen (vin): koolstofstaal (CS), doorgaans gelijkwaardig aan Q235B of koolstofarme kwaliteiten voor optimale lasbaarheid en kosteneffectiviteit.

Chemische samenstelling

ASTM A213 T9 basisbuis (gewicht%):

Koolstofstalen noppen (typische koolstofarme kwaliteit, bijvoorbeeld Q235B-equivalent):

• C: ≤0,20%
• Mn: 0,30-0,70%
• P: ≤0,045%
• S: ≤0,045%
• Si: ≤0,30% (ongeveer)

De mechanische eigenschappen van T9 omvatten een minimale treksterkte van 415 MPa en een vloeigrens van 205 MPa, waardoor het ideaal is voor hogere temperaturen.

Structuur en productieproces

Componenten:

• Basisbuis: Naadloze buis van gelegeerd staal die drukbeheersing en weerstand tegen corrosie/oxidatie biedt.
• Studs (vinnen): discrete cilindrische of conische pennen die loodrecht of onder een hoek ten opzichte van het buisoppervlak zijn gelast.
• Lasverbinding: Hoogfrequent weerstandslassen creëert een sterke, continue metallurgische verbinding met een minimale door hitte beïnvloede zone, waardoor duurzaamheid onder thermische cycli en trillingen wordt gegarandeerd.

Inbeddings-/lasproces: Studs worden automatisch gelast met behulp van hoogfrequente of weerstandsmethoden met gecontroleerde spoed. De laspenetratie is doorgaans ≥1,5 mm met een lage lasnaadhoogte (≤1 mm) en geen spatten. Dit proces zorgt voor een robuuste bevestiging die geschikt is voor gebruik bij hoge temperaturen tot ~600°C (afhankelijk van de kwaliteit).

Afmetingen en toleranties

Typische productiebereiken (aangepaste formaten beschikbaar op aanvraag):

Ovaliteit, excentriciteit en andere toleranties voldoen aan ASTM A213 en klantspecificaties. Hydrostatisch testen (1,5× ontwerpdruk) is standaard.

Prestatievoordelen

• Verbeterde warmteoverdracht: vergroot het oppervlak en de thermische efficiëntie met 2-3× vergeleken met kale buizen; ideaal voor lage warmteoverdrachtscoëfficiënten aan de gaszijde.
• Bestand tegen aangroei en erosie: discrete noppen zijn beter bestand tegen asophoping en deeltjesimping dan doorlopende vinnen in stoffige omgevingen.
• Duurzaamheid bij hoge temperaturen: T9-legering biedt uitstekende kruip- en oxidatieweerstand; sterke lassen zijn bestand tegen thermische cycli.
• Mechanische robuustheid: Superieure trillings- en drukweerstand; geschikt voor toepassingen met veel stof, zoals CFB-ketels.
• Kosteneffectiviteit: Combineert premium basismateriaal met economische CS-noppen voor optimale prestaties/waarde.

Gedetailleerde toepassingsvelden

Onze noppenvinbuizen worden veel gebruikt in:

• Petrochemie en raffinage: procesverwarmers, gestookte verwarmers en convectiesecties in reformers en crackers.
• Energieopwekking: Keteleconomisers, oververhitters, luchtvoorverwarmers en ketels voor het terugwinnen van afvalwarmte, vooral kolen-/biomassagestookte of CFB-eenheden.
• Olie en gas: warmtewisselaars in upstream/downstream-activiteiten en offshore-platforms.
• Afval-naar-energie en verbrandingsovens: Bovenste ovensecties die hoogzwavelige of stoffige rookgassen verwerken.
• Chemische verwerking: hogetemperatuurreactoren en warmteterugwinningssystemen.
• Overige: Cementovens, glasovens en scheepsketels.

Waarom voor ons kiezen? Onze voordelen en ervaring

Met jarenlange expertise in het exporteren van ribbenbuizen naar klanten in Azië, Europa, het Midden-Oosten en Amerika onderscheiden we ons door:

• Strenge kwaliteitscontrole: volledige traceerbaarheid van materialen (EN 10204 3.1-certificaten), maatinspecties en lastesten.
• Maatwerkexpertise: Flexibele productie voor specifieke noppenpatronen, lengtes en materiaalcombinaties.
• Concurrerende doorlooptijden en prijzen: Efficiënte productie en wereldwijde logistiek zorgen voor betrouwbare levering.
• Technische ondersteuning: Ons team biedt berekeningen voor warmteoverdracht, materiaalaanbevelingen en after-sales service.
• Bewezen trackrecord: Succesvolle projecten in grote raffinaderijen en energiecentrales, met herhaalorders die de productbetrouwbaarheid en onze toewijding aan klanttevredenheid benadrukken.
