ASTM SA213 T22 Vervaardiger van gezweefde schalen
Productoverzicht

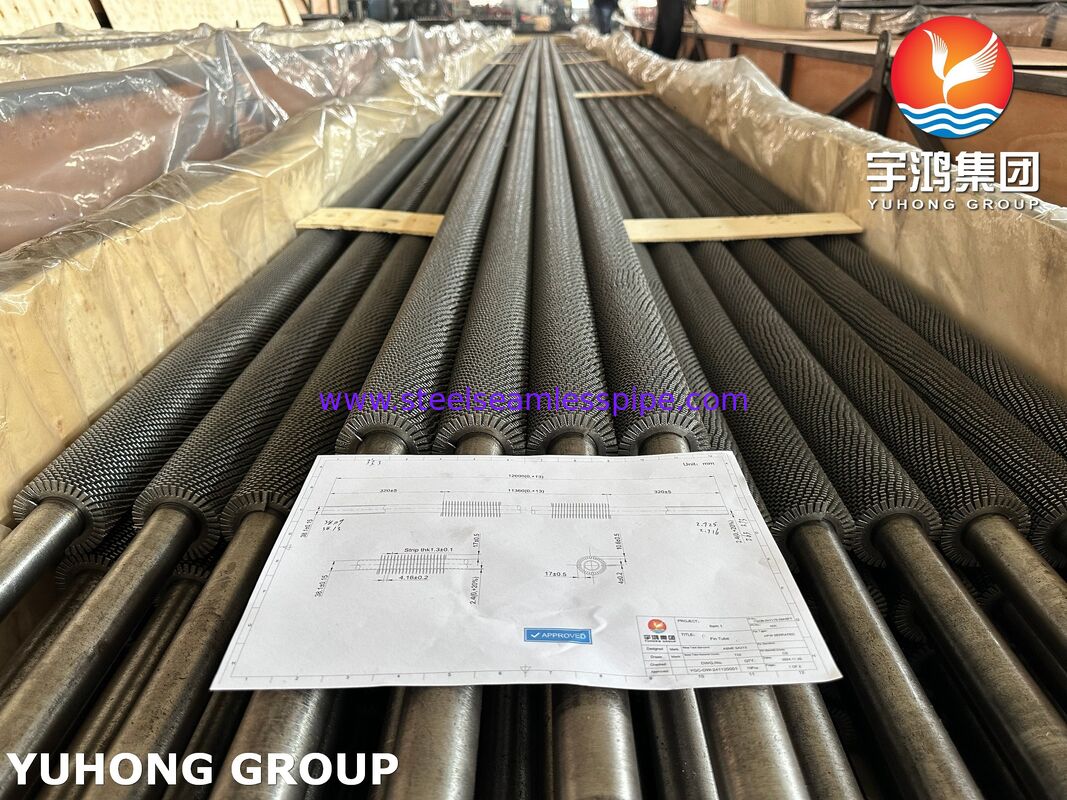

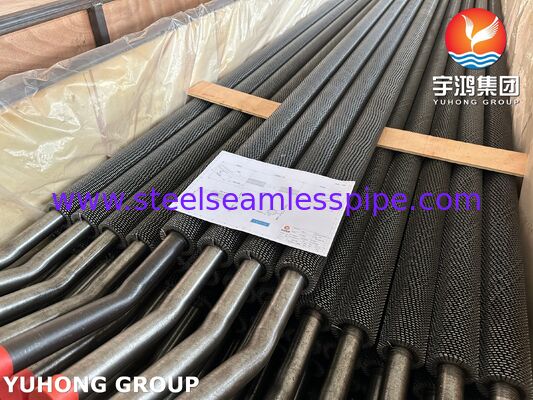

ASTM SA213 T22 Serrated Fined Tubes zijn premium warmteoverdrachtonderdelen die zijn ontworpen voor hoogtemperatuur- en hoogdrukomgevingen.Vervaardigd van ASTM SA213 T22 naadloze buizen van ferritisch legerd staal en voorzien van continu gelaste gezweefde vinnenDeze buizen worden veel gebruikt in ketels, economisers, luchtverwarmers, warmteherstelinstallaties, petrochemische installaties en elektriciteitscentrales.
Het gezaagde vinontwerp verbetert de thermische prestaties door de grenslaag van stromende gassen te verstoren, verhoogde turbulentie te veroorzaken en de convectieve warmteoverdracht te verbeteren.Gecombineerd met de uitstekende kruip- en oxidatiebestendigheid van ASTM SA213 T22 legeringsstaal, zorgen deze vinnenbuizen voor een betrouwbare werking op lange termijn in veeleisende industriële toepassingen.
Wat zijn gezaagde vinnen?
Gezaagde vinnenbuizen worden vervaardigd door speciaal gesnoeide (zaagde) vinnen in een continu spiraalvormig patroon op het buitenoppervlak van een buis te lassen.Het gesegmenteerde vinprofiel verhoogt de turbulentie van de luchtstroom en vermindert de thermische weerstand over het oppervlak van de vin.
In vergelijking met gewone massieve vinnenbuizen bieden gezaagde vinnenbuizen:
- Hoger warmteoverdrachtscoëfficiënten
- Verbeterde warmte-efficiëntie aan de gaszijde
- Betere prestaties onder vervuilende omstandigheden
- Verminderde apparatuurgroottevereisten
- Lagere algemene exploitatiekosten
- Verbeterde warmteherstel efficiëntie
Voor warmteherstelsystemen bij hoge temperaturen is ASTM SA213 T22 een van de meest gespecificeerde materialen vanwege zijn uitstekende sterktebehoud en corrosiebestendigheid.
Belangrijkste kenmerken
Uitstekende hoogtemperatuursterkte
De samenstelling van de chroom-molybdeenlegering biedt een uitstekende kruipbestandheid en mechanische stabiliteit bij verhoogde werktemperaturen.
Verbeterde warmteoverdracht
Gezaagde vinnen creëren gecontroleerde turbulentie, waardoor de warmteoverdracht toeneemt in vergelijking met conventionele vaste vinnen.
Superieure integriteit van de las
Hoogfrequente weerstandssweis zorgt voor een continue metallurgische band tussen vin en buis, waardoor de thermische contactweerstand wordt geminimaliseerd.
Oxiderings- en schaalingsbestendigheid
Het gehalte aan chroom verbetert de weerstand tegen oxidatie en schaalvorming in rookgasomgevingen met hoge temperaturen.
Lange levensduur
Ontworpen voor continue werking in zware industriële processen waar betrouwbaarheid en thermische efficiëntie van cruciaal belang zijn.
Flexible ontwerpopties
Beschikbaar in aangepaste afmetingen, vinconfiguratie en materiaalcombinaties om aan specifieke procesvereisten te voldoen.
Typische toepassingen
ASTM SA213 T22 Geraffineerde vinnenbuizen worden gewoonlijk gebruikt in:
- Koelers en koelmachines
- Luchtvoorverwarmers
- Warmteherstelstoomgeneratoren (HRSG)
- Afvalwarmteherstelsystemen
- Verwarmingstoestellen voor raffinaderijen
- Petrochemische ovens
- Warmtewisselaars van elektriciteitscentrales
- Verwarmingstoestellen voor thermische olie
- Eenheden voor industriële terugwinning van uitlaatgassen
- Verwerkingsgaskoeling
Standaard productiebereik
| Parameter |
Standaardbereik |
| Basisbuismateriaal |
ASTM SA213 T22 |
| Buitentijder van de buis |
19.05 mm 63,50 mm |
| Dichtheid van de buiswand |
20,0 mm 8,0 mm |
| Lange buizen |
tot 18 000 mm |
| Vinnenmateriaal |
Carbonstaal, legeringsstaal, roestvrij staal |
| Vinnendikte |
00,8 mm 2,0 mm |
| Vinnenhoogte |
8 mm 25 mm |
| Finnenhoogte |
3 mm 12 mm |
| Vinnendichtheid |
80 ¥ 330 Vinnen/meter |
| Vinnentype |
met een gewicht van niet meer dan 10 kg |
| Vervaardigingsmethode |
Hoogfrequente weerstandslassen (HFW) |
Aanpassingsmaatregelen kunnen worden genomen volgens de specificaties van het project en de internationale normen.
ASTM SA213 T22 Chemische samenstelling
| Elementen |
Samenstelling (%) |
| Carbon (C) |
0.05 ¢ 0.15 |
| Manganese (Mn) |
0.30 ¢ 0.60 |
| Phosphorus (P) |
≤ 0.025 |
| Zwavel (S) |
≤ 0.025 |
| Silicon (Si) |
≤ 0.50 |
| Chroom (Cr) |
1.90 ¢ 2.60 |
| Molybdeen (Mo) |
0.87 113 |
De chroom- en molybdeenlegeringselementen dragen aanzienlijk bij aan de hoge temperatuursterkte, oxidatieweerstand en langdurige kruipprestaties.
ASTM SA213 T22 Mechanische eigenschappen
| Vastgoed |
Minimumwaarde |
| Treksterkte |
415 MPa |
| Kracht van de opbrengst |
205 MPa |
| Verlenging |
30% |
| Hardheid |
Normaal gesproken ≤ 163 HB |
| Maximale aanbevolen bedientemperatuur |
Ongeveer 600°C |
De mechanische eigenschappen kunnen variëren afhankelijk van de warmtebehandelingsomstandigheden en de productievereisten.
Vervaardigingsproces
Onze ASTM SA213 T22 Serrated Fined Tubes worden geproduceerd met behulp van een gecontroleerd productieproces:
- Inspectie van inkomende grondstoffen en verificatie van certificering.
- Precisievoorbereiding van ASTM SA213 T22 naadloze buizen.
- Productie van getande vinstrimmen volgens de ontwerpvoorschriften.
- Continu spiraalvormige vin wikkeling.
- Hoogfrequente weerstandssweis van vinnen op het buisoppervlak.
- Bewaking en kwaliteitscontrole van de lassen.
- Dimensionele inspectie en prestatietests.
- Het schoonmaken van het oppervlak, het bewaren, het markeren en verpakken.
Dit proces zorgt voor een sterke band tussen de vinnen en de buizen en voor een optimale thermische geleidbaarheid.
Inspectie en kwaliteitsborging
Elke partij ondergaat uitgebreide test- en inspectieprocedures om de naleving van de specificaties van de klant en de internationale normen te waarborgen.
Materiaalcontrole
- Herziening van de grondstofcertificaten
- Traceerbaarheid van warmtecijfers
- Positieve materiaalidentificatie (PMI) op verzoek

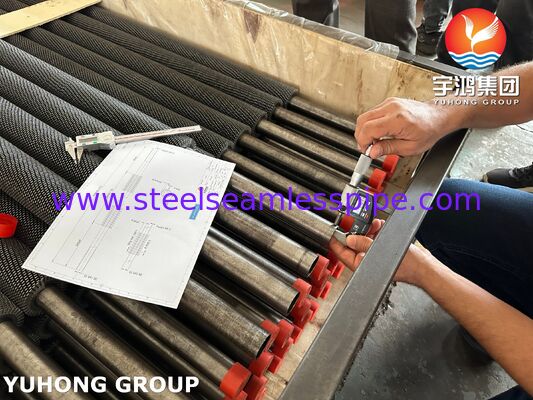

Dimensionele inspectie
- Bepaling van de buitendiameter
- Bevestiging van de wanddikte
- Meting van de vinhoogte
- Inspectie van de vinnenpijl
- Bevestiging van de rechtheid van de buizen
- Inspectie van lengtetolerantie
Mechanische tests
- Trekproef
- Hardheidstest
- Vlakteproef
- Uitbreidingstest (indien van toepassing)
Niet-destructieve test (NDT)
- Eddy-stroomonderzoek (ECT)
- Ultrasone testen (UT)
- Test van kleurstofpenetranten (PT)
- Magnetische deeltjesonderzoek (MT) op aanvraag
Inspectie van de laskwaliteit
- Onderzoek van de binding van de vinnen naar de buizen
- Continu lasbewaking
- Beproeving van de integriteit van de vinnenbevestiging
Drukonderzoek
- Hydrostatische test volgens ASTM-vereisten indien gespecificeerd.
Voordelen van ASTM SA213 T22 gezaagde vinnenbuizen
- Verhoogd oppervlak van externe warmteoverdracht
- Verbeterde thermische efficiëntie in gaszijtoepassingen
- Uitstekende weerstand tegen kruipvervorming
- Verminderde vervuiling in vergelijking met vaste vinnenbuizen
- Superieure prestaties bij hoge temperaturen
- Een lager brandstofverbruik door verbeterde warmteherwinning
- Verminderde voetafdruk van de apparatuur
- Verlengde levensduur
Beschikbare documentatie
Bij verzending kan de volgende documentatie worden verstrekt:
- EN 10204 3.1 Certificaat voor materiaalonderzoek
- Rapport van de chemische analyse
- Mechanische testverslag
- Dimensionele inspectieverslag
- Verslag van de hydrostatische test
- PMI-verslag (facultatief)
- NDT-verslagen
- Verpakking
- Certificaat van conformiteit
Waarom kiezen voor onze ASTM SA213 T22 gezaagde vinnenbuizen?
Onze gezaagde vinnenbuizen zijn ontworpen om de thermische efficiëntie te maximaliseren terwijl ze uitzonderlijke duurzaamheid behouden onder zware bedrijfsomstandigheden.strenge kwaliteitscontrole, en volledige traceerbaarheid van materiaal, leveren wij fijnbuisoplossingen die voldoen aan de veeleisende eisen van elektriciteitsopwekking, petrochemische verwerking, raffinaderijen,en industriële warmteherstelsystemen wereldwijd.
Of uw project nu standaard afmetingen of volledig aangepaste vinnenbuisontwerpen vereist, onze ASTM SA213 T22 Serrated Fined Tubes leveren betrouwbare warmteoverdracht,verminderde onderhoudskosten, en de operationele waarde op lange termijn.
