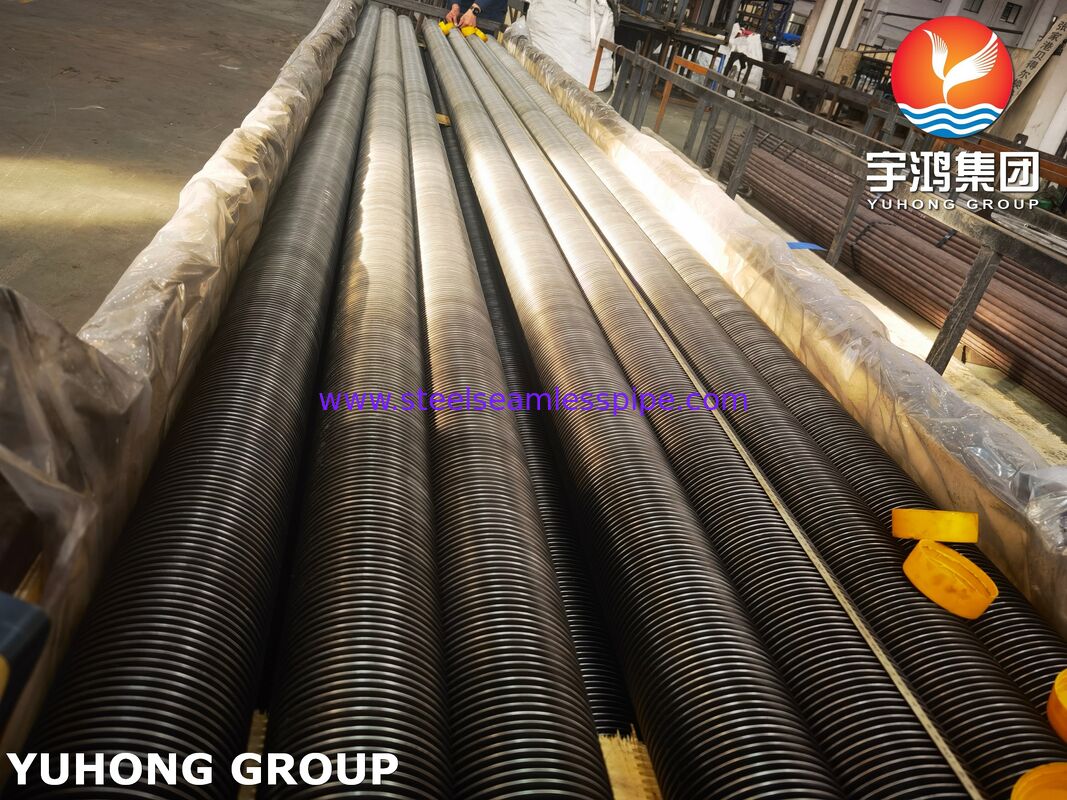

ASTM A106 Gr.B. Hoogfrequente gelaste schroefbuizen voor warmtewisselaars
Productoverzicht
ASTM A106 HFW-slangen zijn geavanceerde warmteoverdrachtcomponenten die zijn ontworpen om de thermische prestaties in industriële warmtewisselaars, luchtgekoelde warmtewisselaars,verwarmers, afvalwarmteherstelinstallaties, ketels en petrochemische verwerkingsapparatuur.Vervaardigd door continu helicale vinnen op het buitenste oppervlak van naadloze koolstofstaalbuizen te lassen met behulp van hoogfrequente elektrische weerstandstechnologie, zorgen deze vinnenbuizen voor een sterke metallurgische binding tussen de vinger en de basisbuis, wat resulteert in een superieure warmteoverdracht en lange termijn betrouwbaarheid.
Het hoogfrequente lasproces creëert een continue, volledig gebonden schakel tussen de vinnen en de buizen die de thermische weerstand minimaliseert en een uitstekende warmtegeleiding garandeert.Vergeleken met mechanisch gebonden vinnenbuizen, HFW-slangen bieden een hogere mechanische sterkte, een grotere weerstand tegen thermische cyclussen en een betere prestatie onder veeleisende bedrijfsomstandigheden.
Belangrijkste kenmerken
- Continu metallurgische binding tussen vin en buis
- Uitstekende warmteoverdracht
- Hoge mechanische integriteit en duurzaamheid
- Geschikt voor toepassingen bij hoge temperaturen
- Verminderde thermische contactweerstand
- Uitstekende trillingsbestendigheid
- Lange levensduur met minimaal onderhoud
- Verkrijgbaar in vaste of gezaagde vinnenconfiguraties
- Aanpasbare afmetingen om te voldoen aan de specificaties van het project
Vervaardigingsproces
Hoogfrequente gelaste scharnierbuizen worden geproduceerd door een stalen scharnierstrook helicaal om de basisbuis te wikkelen en tegelijkertijd een hoogfrequente elektrische stroom aan de scharnierwortel toe te passen.De opgewekte warmte creëert een gelokaliseerde fusie., waardoor een continue las langs het gehele contactoppervlak van de vinnen naar de buizen ontstaat.Dit proces zorgt voor een maximale warmteoverdracht en mechanische stabiliteit zonder de eigenschappen van de basisbuis aanzienlijk te beïnvloeden.
Typische toepassingen
- Koelers en koelmachines
- Warmteherstelstoomgeneratoren (HRSG)
- Afvalwarmteherstelsystemen
- Petrochemische installaties
- Olie raffinaderijen
- Installaties voor de verwerking van aardgas
- Elektriciteitscentrales
- Industriële ovens
- Verwarmingstoestellen
- Chemische verwerkingsapparatuur
Gemene grootte
Afmetingen van de basisbuis
| Parameter |
Typisch bereik |
| Overdosis in buizen |
19.05 mm 63,5 mm (3/4" 2-1/2") |
| Wanddikte |
20,0 mm 8,0 mm |
| Lange buizen |
tot 24 000 mm |
| Materiaal |
ASTM A106 Gr.B naadloos koolstofstaal |
Finnen specificaties
| Parameter |
Typisch bereik |
| Vinnenhoogte |
8 mm 25 mm |
| Vinnendikte |
00,8 mm 2,0 mm |
| Finnenhoogte |
3 mm 12 mm |
| Vinnendichtheid |
2 ¢ 8 FPI |
| Vinnentype |
met een gewicht van niet meer dan 10 kg |
Normaal gesproken variëren ze van 35 mm tot 110 mm, afhankelijk van de vingeometrie.
Aanpassingsdimensies zijn beschikbaar volgens de eisen van de klant en de specificaties van het project.
ASTM A106 Klasse B Chemische samenstelling
| Elementen |
Samenstelling (%) |
| Carbon (C) |
Maximaal 0.30 |
| Manganese (Mn) |
0.29 1.06 |
| Phosphorus (P) |
Maximaal 0.035 |
| Zwavel (S) |
Maximaal 0.035 |
| Silicon (Si) |
Min 0.10 |
| Koper (Cu) * |
Maximaal 0.40 |
| Nikkel (Ni) * |
Maximaal 0.40 |
| Chroom (Cr) * |
Maximaal 0.40 |
| Molybdeen (Mo) * |
Maximaal 0.15 |
| Vanadium (V) * |
Maximaal 0.08 |
*Residuelelementen overeenkomstig ASTM A106.
Mechanische eigenschappen
| Vastgoed |
Minimumwaarde |
| Treksterkte |
415 MPa (60 ksi) |
| Kracht van de opbrengst |
240 MPa (35 ksi) |
| Verlenging |
20% |
| Hardheid |
zoals gespecificeerd in ASTM A106 |
| Hydrostatische capaciteit |
Per ASTM A106-voorschriften |
Deze mechanische eigenschappen zorgen voor uitstekende sterkte en betrouwbaarheid voor warmtewisselaartoepassingen die onder druk- en temperatuurschommelingen werken.
Inspectie en testen
Om een consistente kwaliteit en prestaties te garanderen, wordt elke partij ASTM A106 Gr.B High-Frequency Welded Fined Tubes grondig geïnspecteerd en getest.

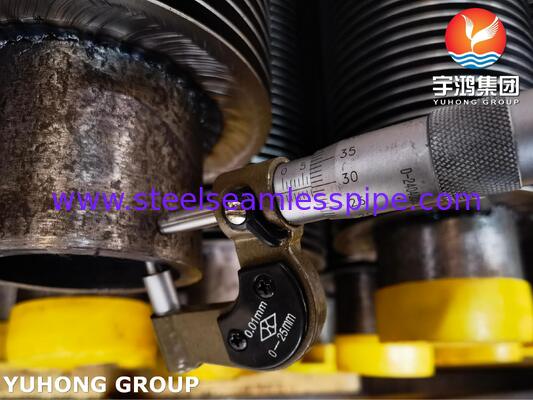

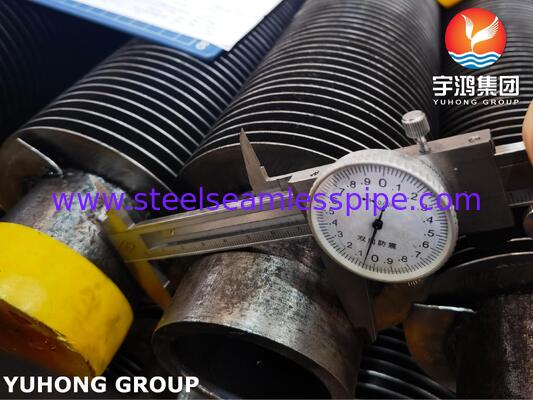

Dimensionele inspectie
- Meting van de buitendiameter van de buis
- Bevestiging van de wanddikte

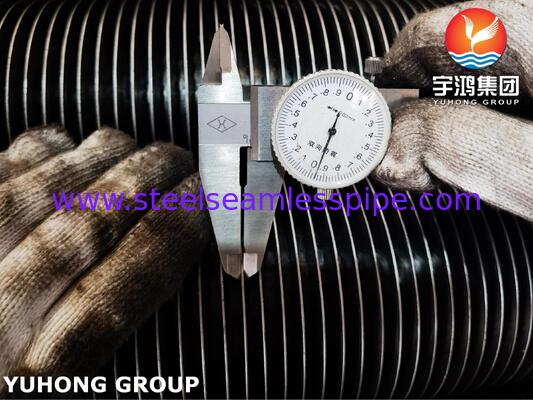

- Inspectie van de vinhoogte
- Verificatie van de vleugelpitch
- Regtheid meting
- Verificatie van de lengte
Inspectie van de laskwaliteit
- Visueel lasonderzoek
- Continue inspectie van de integriteit van de las
- Vaststelling van obligaties van vin tot buis
- Verificatie van het lasprofiel
Niet-destructieve test (NDT)
- Eddy-stroomonderzoek (ECT)
- Ultrasone testen (UT)
- Magnetische deeltjesinspectie (MPI)
- Onderzoek naar penetratiemiddelen voor kleurstoffen (PT) indien vereist
Mechanische tests
- Trekproef
- Vlakteproef
- Flaringtest
- Buigtoets (indien gespecificeerd)
Drukonderzoek
- Hydrostatische drukonderzoek
- Pneumatische lekproef (facultatief)
Materiaalcontrole
- Positieve materiaalidentificatie (PMI)
- Chemische analyse
- Verificatie van mechanische eigenschappen
- Herziening van het certificaat van de molentest
Voordelen van ASTM A106 Gr.B HFW-slangen
Verbeterde warmteoverdracht
De verhoogde oppervlakte van de buitenkant verbetert de warmteoverdracht aanzienlijk, waardoor compacter en energiezuiniger warmtewisselaars kunnen worden ontworpen.
Sterke band tussen de vinnen en de buis
Het hoogfrequente lasproces creëert een permanente metallurgische verbinding die bestand is tegen scheiding van de vin tijdens thermische uitbreiding en trillingen.
Verminderde exploitatiekosten
Verbeterde thermische prestaties verminderen het energieverbruik en verbeteren de algehele efficiëntie van het systeem.
Betrouwbaarheid op lange termijn
De koolstofstaalconstructie in combinatie met doorlopend gelaste vinnen biedt uitstekende duurzaamheid in veeleisende industriële omgevingen.
Flexible ontwerpopties
Verkrijgbaar in een breed scala aan afmetingen en vinnenconfiguraties om aan verschillende thermische ontwerpvereisten te voldoen.
Beschikbare leveringsvoorwaarden
- Kauwbuizen
- Optie met gezaagde vinnen
- Warm gegalvaniseerde afwerking (facultatief)
- Beschermingscoating beschikbaar
- Voorbereiding op maat
- Exporteer zeevaardige verpakkingen
Documentatie
Elke zending kan worden geleverd met:
- EN 10204 3.1 Certificaat voor materiaalonderzoek
- Rapport over de chemische samenstelling
- Mechanische testverslag
- Verslag van de hydrostatische test
- NDT-inspectieverslag
- Dimensionele inspectieverslag
- Verpakkingslijst en commerciële documentatie
ASTM A106 Gr.B High Frequency Welded Fined Tubes zijn een ideale oplossing voor industriële warmtewisselaars die een hoge thermische efficiëntie, mechanische sterkte,en betrouwbare langetermijnprestaties in de elektriciteitsopwekking, raffinage, petrochemische en verwerkende industrieën.
