ASTM A213 TP304 gekartelde lamellenbuizen
Productoverzicht
ASTM A213 TP304 getande vinbuizen zijn hoogwaardige warmteoverdrachtscomponenten die zijn ontworpen om de thermische prestaties in veeleisende industriële toepassingen te maximaliseren. Deze ribbenbuizen zijn vervaardigd met ASTM A213 TP304 naadloze roestvrijstalen buizen als basismateriaal en bevatten spiraalvormig gewikkelde en continu gelaste gekartelde vinnen die de efficiëntie van de warmteoverdracht aanzienlijk verbeteren en tegelijkertijd de neiging tot vervuiling verminderen.
Het gekartelde vinnenontwerp zorgt voor gecontroleerde turbulentie in de gasstroom, waardoor de warmteoverdrachtscoëfficiënten worden verbeterd en een efficiëntere thermische energieterugwinning mogelijk wordt gemaakt in vergelijking met conventionele configuraties met vaste vinnen. Gecombineerd met de uitstekende corrosieweerstand en oxidatieweerstand van TP304 roestvrij staal, worden deze buizen veel gebruikt in warmtewisselaars, economizers, luchtgekoelde warmtewisselaars, systemen voor het terugwinnen van afvalwarmte, petrochemische fabrieken en energieopwekkingsfaciliteiten.
ASTM A213 TP304 gekartelde vinbuizen bieden een uitstekende balans tussen corrosieweerstand, mechanische sterkte, thermische efficiëntie en operationele betrouwbaarheid op lange termijn in zowel omgevingen met gematigde als hoge temperaturen.
Belangrijkste kenmerken
- Vervaardigd uit ASTM A213 TP304 naadloze roestvrijstalen buizen
- Spiraalvormig gewikkeld en continu gelast gekarteld vinontwerp
- Verbeterde warmteoverdrachtsprestaties door verhoogde turbulentie
- Uitstekende weerstand tegen atmosferische en procescorrosie
- Superieure oxidatieweerstand bij verhoogde temperaturen
- Minder vervuiling en eenvoudiger schoonmaken vergeleken met gewone vinnenontwerpen
- Lagere drukval dan veel conventionele vinnenconfiguraties
- Geschikt voor corrosieve gasstromen en vochtige omgevingen
- Lange levensduur met minimale onderhoudsvereisten
Typische toepassingen
Warmtewisselaars
- Shell-en-buis-warmtewisselaars
- Gas-naar-vloeistof-warmtewisselaars
- Proceswarmteterugwinningseenheden
Energieopwekking
- Keteleconomisers
- Stoomgeneratoren met warmteterugwinning (HRSG)
- Systemen voor het terugwinnen van afvalwarmte
Petrochemische industrie
- Procesverwarmers voor raffinaderijen
- Petrochemische koelsystemen
- Gasbehandelingsinstallaties
Industriële procesinstallaties
- Chemische verwerkingseenheden
- Meststof planten
- Voedselverwerkingsfaciliteiten
- Farmaceutische productiesystemen
Gekartelde vinontwerpvoordelen
In tegenstelling tot conventionele massieve vinnen bevatten gekartelde vinnen nauwkeurig gesneden segmenten langs de vinrand. Deze onderbrekingen in de vinstructuur creëren plaatselijke turbulentie die voortdurend de thermische grenslaag rond de buis verstoort.
Voordelen zijn onder meer:
- Hogere warmteoverdrachtscoëfficiënten
- Verbeterde thermische efficiëntie
- Verminderde stofophoping
- Betere prestaties in vervuilde gasomgevingen
- Verbeterde weerstand tegen vervuiling
- Lagere bedrijfskosten
- Verbeterde energieterugwinningspercentages
Productieproces
ASTM A213 TP304 getande vinbuizen worden geproduceerd door gekartelde roestvrijstalen vinstrips spiraalvormig rond een TP304-basisbuis te wikkelen. De vinwortel wordt continu aan het buisoppervlak gelast met behulp van hoogfrequente weerstandslastechnologie, waardoor een uitstekende thermische geleidbaarheid en mechanische integriteit worden gegarandeerd.
Het productieproces zorgt voor:
- Continue metallurgische binding
- Uniforme vingeometrie
- Consistente lamelafstand
- Hoge structurele stabiliteit
- Uitstekende warmteoverdrachtsprestaties
Standaard maatbereik
De volgende afmetingen vertegenwoordigen algemene productiemogelijkheden. Aangepaste configuraties kunnen worden geleverd volgens de thermische ontwerpvereisten.
| Parameter |
Standaard bereik |
| Buitendiameter basisbuis |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Wanddikte van de basisbuis |
1,2 mm – 6,0 mm |
| Buislengte |
Tot 25.000 mm |
| Vinhoogte |
8 mm – 25 mm |
| Vindikte |
0,3 mm – 1,2 mm |
| Finse toonhoogte |
3 FPI – 12 FPI |
| Totale diameter van de gevinde buis |
Tot 120 mm |
| Fin-materiaal |
TP304, TP304L, TP316, TP316L of gespecificeerde legering |
ASTM A213 TP304 Chemische samenstelling
| Element |
Samenstelling (%) |
| Koolstof (C) |
≤ 0,08 |
| Mangaan (Mn) |
≤ 2,00 |
| Fosfor (P) |
≤ 0,045 |
| Zwavel (S) |
≤ 0,030 |
| Silicium (Si) |
≤ 1,00 |
| Chroom (Cr) |
18.00 – 20.00 uur |
| Nikkel (Ni) |
8.00 – 11.00 uur |
| Stikstof (N) |
≤ 0,10 |
De chemische samenstelling voldoet aan de vereisten van ASTM A213 TP304.
ASTM A213 TP304 Mechanische eigenschappen
| Eigendom |
Minimale waarde |
| Treksterkte |
515 MPa (75 ksi) |
| Opbrengststerkte (0,2% offset) |
205 MPa (30 ksi) |
| Verlenging |
35% |
| Hardheid |
≤ 90 HRB (typisch) |
| Elasticiteitsmodulus |
Ongeveer 193 GPa |
Mechanische eigenschappen zijn van toepassing op het TP304-basisbuismateriaal.
Inspectie en testen
Elke ASTM A213 TP304 gekartelde lamellenbuis kan worden geïnspecteerd volgens projectspecificaties en internationale kwaliteitseisen.
Materiaalverificatie
- Beoordeling van grondstoffencertificering
- Positieve materiaalidentificatie (PMI)
- Spectrometer chemische analyse
Dimensionale inspectie

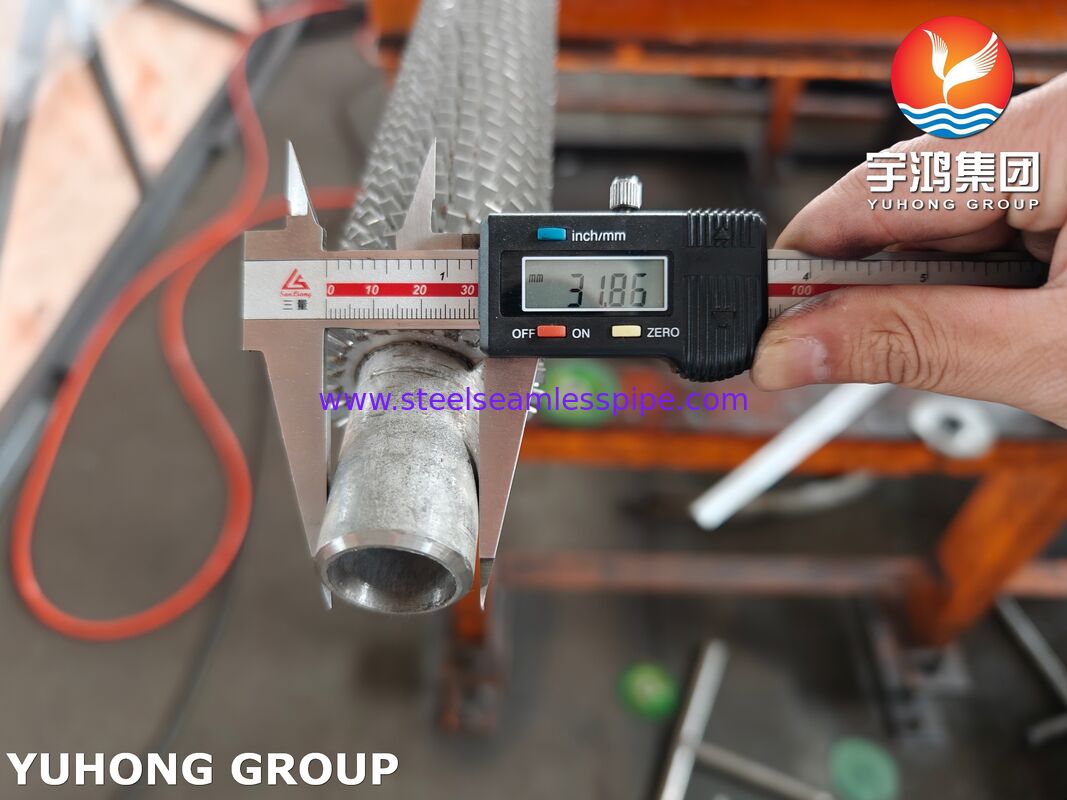

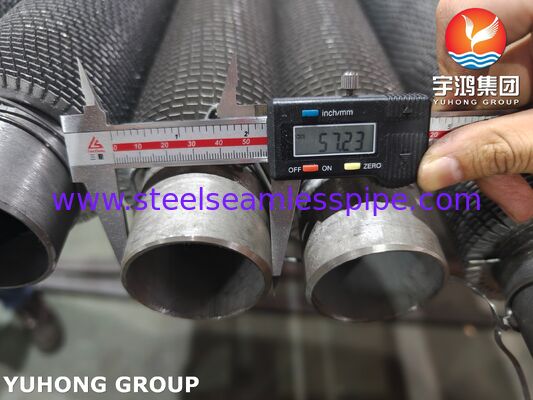

- Meting van de buitendiameter van de buis
- Verificatie van de wanddikte
- Inspectie van de buislengte

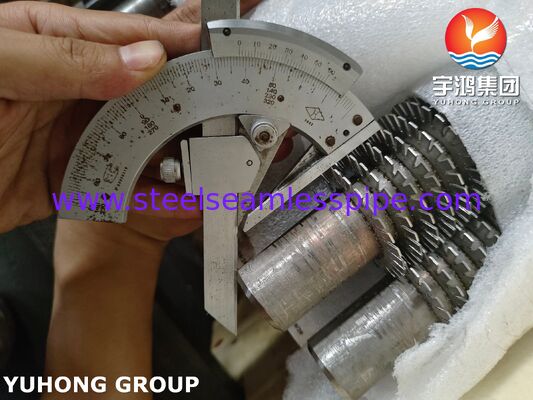

- Meting van de hoogte van de vin
- Verificatie van de vinhoogte

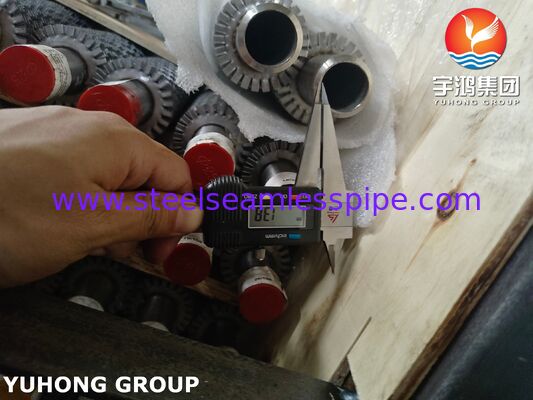

- Algemene inspectie van de vinnendiameter
Mechanische testen
- Trekproeven
- Hardheid testen
- Afvlakkingstest
- Opvlammende test
Niet-destructief onderzoek (NDT)
- Wervelstroomtesten (ECT)
- Ultrasoon testen (UT)
- Vloeistofpenetratietesten (PT)
- Visuele inspectie
Laskwaliteitsonderzoek
- Fin-to-tube lasinspectie
- Continue lasverificatie
- Testen van bindingsintegriteit
Druk testen
- Hydrostatisch testen
- Pneumatische testen op aanvraag
Voordelen van ASTM A213 TP304 gekartelde lamellenbuizen
Uitstekende corrosiebestendigheid
TP304 roestvrij staal biedt uitstekende weerstand tegen oxidatie, vocht, atmosferische corrosie en vele industriële procesmedia.
Verhoogde efficiëntie van de warmteoverdracht
De gekartelde vingeometrie verstoort grenslagen en verbetert de thermische prestaties in vergelijking met gewone vinontwerpen.
Verminderd risico op vervuiling
Gesegmenteerde lamelranden minimaliseren de opbouw van stof en verbeteren de zelfreinigende eigenschappen bij toepassingen aan de gaszijde.
Betrouwbaarheid op lange termijn
De continu gelaste constructie zorgt voor een sterke vinbevestiging en betrouwbare prestaties onder thermische cyclusomstandigheden.
Lagere bedrijfskosten
Verbeterde warmteterugwinningsefficiëntie draagt bij aan een lager brandstofverbruik en betere algehele prestaties van de installatie.
Kwaliteitsnormen
Productie en inspectie kunnen worden uitgevoerd in overeenstemming met:
- ASTM A213
- ASME SA213
- ASME Sectie I & VIII
- TEMA-vereisten
- EN 10216-normen
- Technische specificaties van de klant
- Inspectievereisten van derden
Beschikbare inspecties door derden zijn onder meer:
- SGS
- TÜV
- Bureau Veritas (BV)
- DNV
- ABS
- Lloyd's Register
Waarom kiezen voor ASTM A213 TP304 getande lamellenbuizen?
ASTM A213 TP304 gekartelde lamellenbuizen bieden een zeer efficiënte oplossing voor industriële warmteoverdrachtssystemen die corrosiebestendigheid, verbeterde thermische prestaties en operationele stabiliteit op lange termijn vereisen. Hun geavanceerde getande lamelgeometrie verbetert de warmteterugwinning en minimaliseert vervuiling, waardoor ze ideaal zijn voor warmtewisselaars, economizers, luchtkoelers en systemen voor de terugwinning van afvalwarmte die in veeleisende industriële omgevingen worden gebruikt. Door de bewezen duurzaamheid van TP304 roestvrij staal te combineren met geoptimaliseerde vintechnologie, leveren deze buizen superieure efficiëntie, betrouwbaarheid en levenscycluswaarde voor de moderne energie- en procesindustrie.
